Re: Ленинград, батарея №470 4х180мм [сообщение #62148 является ответом на сообщение #3453] |
вт, 05 июля 2022 08:58 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
Salamat
Сообщений: 592 Зарегистрирован: августа 2017
|
|
|
|
Возможно пригодится..
В отчётах ЛМЗ за 1942 и 1943 гг. (ЦГА СПб, Ф. 1275, Оп. 11, Д. 164, 168) сказано, что в 1942 г. на ЛМЗ проходили ремонт 3 ед. 180-мм. морских орудий., а в 1943 г. 2 ед. Из этого числа (5 шт.) 3 ствола отремонтировали "с вырезкой лейнера".
Увы, подробностей больше никаких, т.к. отчёт писали с упором на новое производство, а ремонт был как "побочное" упоминание. Возможно пригодится..
[Обновления: вт, 05 июля 2022 08:59] Известить модератора
|
|
|
|
Re: Ленинград, батарея №470 4х180мм [сообщение #62180 является ответом на сообщение #3453] |
ср, 13 июля 2022 01:58 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
Salamat
Сообщений: 592 Зарегистрирован: августа 2017
|
|
|
|
Ниже помещаю «Пояснительную записку к схеме генплана 180-мм. береговой батареи «МО-1-180» в районе посёлка «Малые Пороги» на о. Неве», составленную проектным бюро Инженерного отдела КБФ к 3 сентября 1941 г. Генплан тоже нашёл, соответствует тому что выкладывался в самом начале (составлен 3 сентября 1941 г.).
«В соответствии с Тактико-техническим заданием к проектированию батареи МО-1-180, в состав батареи входят:
- 4 орудийных блока
- 4 погреба боезапасов ёмкостью 144 выстрела каждый
- Четыре убежища на 28 чел. каждый
- Командный пост (вышка)
- Самооборона батареи: проволочн. загр. в 3 кола дл. 3600 м. и пулемётные точки 10 шт.
Орудийные блоки по чертежу № Л-5529 в конструктивном отношении представляют собой следующее. Железобетонный фундамент под систему МО-1-180 с орудийным двориком и деревоземляным бруствером высотой 1.65 м. защищающим боевой расчёт от пуль и мелких осколков. Справа и слева от орудийных двориков распложены крытые хода сообщения с остовом стойчатой конструкции, перекрытым ж/б плитами d=25 cм. с обсыпкой из грунта h=25 см.
В ходах сообщения расположены по одной расходной нише для боезапаса ёмкостью 15 выстрелов, что составляет 30 выстрелов на орудие вместо 60 выстрелов, требуемых согласно ТТЗ, ибо устройство расходных ниш такой ёмкости усложняет конструкцию всего блока. Расходные ниши оборудованы деревянными стеллажами. Для предотвращения проникания в ниши и хода сообщения грунтовых и дождевых вод, стены последних изолированы от окружающего их грунта 10 см. слоем глины. Железобетонные перекрытия имеют уклон 0.01. Полы ходов сообщений имеют также уклон 0.01 и дренажные канавы с отводом вод в сборные колодцы.
С правой стороны орудийного дворика расположена воздухозаборная станция, где размещены баллоны по 75 литров с давлением 75 атмосфер. В конструктивном отношении воздухохранительная станция решена подобно ходам сообщения и нишам.
Погреба для боезапасов по чертежу № Л-5586 с в конструктивном решении представляют собой деревоземляные сооружения с остовами стойчатой конструкции из сплошных рядов брёвен d=25 cм. Защитный настил уложенный перпендикулярно к рабочему из брёвен d=25 см. Защитные толщи перекрытий и стен обеспечивает защиту от 152 мм. снаряда полевой артиллерии и стоят из:
- Распределительного слоя h=1.35 м (местный грунт);
- Твёрдой прослойки из камня на цементном растворе h=60 см. (тюфяк);
- Обсыпки h=50 см. (местный грунт).
Для предотвращения проникания сырости внутри погреба, несущая конструкция покрытия имеет уклон 0.01, кроме того, все ограждения поверхности сооружения изолированы от окружающего из грунта 20 см. слоем глины. Погреба оборудованы стеллажами.
Убежища на 28 чел. каждое по чертежу № 21618 в конструктивном решении представляют собой деревоземляное сооружение с остовами стойчатой конструкции. Несущее покрытие запроектировано из 2 рядов брёвен d=25 см. Защитные толщи стен и покрытий обеспечивают сооружение от 152 мм снаряда полевой артиллерии и стоят из:
- Распределительного слоя h=2.5 м. (местный грунт);
- Твёрдой прослойки из камня на цементном растворе h=1.1 м. (тюфяк);
- Обсыпки h=50 см. (местный грунт).
От действия грунтовых и дождевых вод ограждающие поверхности сооружения изолированы 20 см. слоем глины. Помещения убежищ оборудованы нарами в два яруса, герметической печью, и изолированы от сквозняка посредством 2-х тамбуров с герметическими перегородками и дверями.
Командный пост (вышка) по чертежу № 7941 конструктивно решён в дереве с установкой на ж/б фундаменты. На вышке запроектирована открытая площадка 5.2 м. х 5 м. для установки дальномера, и рубка для командира батареи с размерами в плане 2.3 х 3.5 м.
Самооборона: проволочное заграждение 3600 м.п. в три кола, согласно наставлению П-39 по чертежу № 121. Пулемётные огневые точки в количестве 10 шт. обеспеченные от мелких осколков и пуль выполняются согласно наставлению ПФ-39».
Ещё видел дело с фотографиями её снарядных погребов.
|
|
|
Re: Ленинград, батарея №470 4х180мм [сообщение #62183 является ответом на сообщение #62180] |
ср, 13 июля 2022 11:08 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
Salamat
Сообщений: 592 Зарегистрирован: августа 2017
|
|
|
|
К воспоминаниям В.Ф.Трибуца об обстреле 470-й батареи добавлю отчёт об обстреле батареи 14-15 октября 1941 г.
Сначала цитата из мемуаров адмирала: «Однажды, когда батарея выполняла боевую задачу по нанесению ударов по железнодорожной станции Тосно, противник начал ее обстрел. Падали мощные снаряды осадной артиллерии. Они рвались в районе орудийных двориков. Один разорвался в непосредственной близости от места хранения боевых зарядов для срочной стрельбы. Ниша была разрушена, и загорелись заряды. Взрыв боеприпасов, казалось, был неминуем. Однако этого не случилось.
Весь орудийный расчёт бросился тушить пожар. Для ликвидации его прибыла аварийная спасательная группа во главе с заместителем командира батареи капитаном Усковым, а также капитаном И. Г. Береговым. Пренебрегая опасностью, люди выносили горящие пеналы с зарядами и тем самым предотвратили взрыв боеприпасов. Многие получили тяжёлые ожоги. За этот подвиг большая часть боевого расчёта была награждена орденами и медалями».
Отчёт (моя компиляция, где 80% прямые цитаты, а 20% сокращения с изложением смысла):
«14 октября 1942 г. в 07:30 был замечен дым паровоза с раб. пос. Ульянка на Никольское;
С 07:45 движение дыма паровоза было видно от ст. Мга на Гатчину;
С 8:00 до 11:34 на фронте было затишье.
В 11.34 из района Красный Бор противник силами железнодорожной артиллерии начал обстрел батареи снарядами крупного калибра, как потом установлено 17 дюймов. Огонь вёлся методически в течение 7.5 часов до 19:00, предположительно с корректировкой аэростатом, и наземным наблюдением из района ст. Пелла и опушки леса в районе мачтопропиточного завода.
В 12:30 было попадание в левое крыло 3 орудия, от осколков разорвавшегося снаряда загорелась часть зарядов в пеналах, но распространение огня происходило медленно, т.к. пеналы засыпало замлей. Действуя самоотверженно, личный состав орудия тушил пеналы водой и песком, вынося их из огня, получая ожоги. Пожар продолжался 15 минут.
В 13:40 было попадание в правое крыло орудийного дворика 4 орудия. Снаряд упал в 4 метрах от прохода крыла, потому стенку погреба только вдавило вовнутрь, завалив проход. В этот момент в заваленном погребе находились на случай пожара три дежурных краснофлотца, из которых два остались невредимы, а третий получил лёгкий ушиб по голове кусками дерева.
В 14:09 в районе разъезда Горы и Келколово противник поднял аэростат наблюдения.
В 14:15 от ст. Тосно на Никольское был виден движущийся дым паровоза.
В 19:00 обстрел Порогов прекратился. Всего с 11:34 по 19:00 противник выпустил 32 снаряда, из которых 18 не разорвались. В результате попаданий были повреждены 2/3 левого крыла 3-го орудия и 1/4 крыла 4-го орудия. Сгорело полузарядов: усиленно-боевых 2, основных 10, дополнительных 10, беспламенных 2. Всю ночь и половину дня 15 октября 42 личный состав занимался ликвидацией последствий обстрела.
15 февраля в 14:05 снова начался обстрел снарядами крупного калибра.
Первые попадания были перелётом в 100 м. от 3 и 4 орудий. Через 15 минут в 14:20 противник перенёс огонь в район первого орудия. Первый снаряд лёг недолётом, а второй упал во дворик орудия, осколками его были зажжены пеналы вы левом крыле. Через 10 минут пламя охватило все левое крыло с боезапасом. По решению командира батареи на тушение пожара были брошены личный состав в кол-ве 45 чел.
Противник, заметив дым и пламя, прекратил обстрел крупным калибром и перешёл на миномёты и 6-дм. снаряды (видимо противодействуя тушению огня). Пожар принимал все более угрожающий размер, но благодаря героизму личного состава, с огромным риском для жизни был ликвидирован. Едкий дым пробивал противогазы бойцов всего за 5-10 минут...
В течение 15 октября враг выпустил по территории батареи 40 снарядов только крупного калибра, из которых 50 % не разорвались. Снарядов других калибров выпущено 300 шт., мин 150 шт.
В результате было уничтожено: боезапаса зарядов всех марок 24 шт. и повреждено 2 шт., а также 7 комплектов химзащиты одежды. Орудия получили лишь мелкие повреждения. Все разрушения и повреждения восстановлены за 3 дня силами роты.
Огонь по батарее вёлся предположительно из Красного Бора с корректировкой вероятно аэростатом из д. Горы. Обмер осколка вражеского снаряда (размером 240 мм х 106 мм.) по кривизне дуги позволил установить: снаряд имел внутренний диаметр 260 мм., а наружный 432 мм. Величина наибольшей из воронок составила: глубина 9 метров, диаметр 12.5 метров».
|
|
|
Re: Возвращаясь к теме батареи [сообщение #62219 является ответом на сообщение #18532] |
пн, 25 июля 2022 16:10 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
miall
Сообщений: 7157 Зарегистрирован: июня 2008 Географическое положение: Санкт-Петербу...
|
|
|
|
miall писал(а) пн, 19 апреля 2010 22:55miall писал(а) вс, 07 марта 2010 23:23Если я правильно понял, то вот здесь на сайте WWII Aerial Photos and Maps можно увидеть 470-ую батарею на немецком аэрофото от 16 сентября 1942 года.

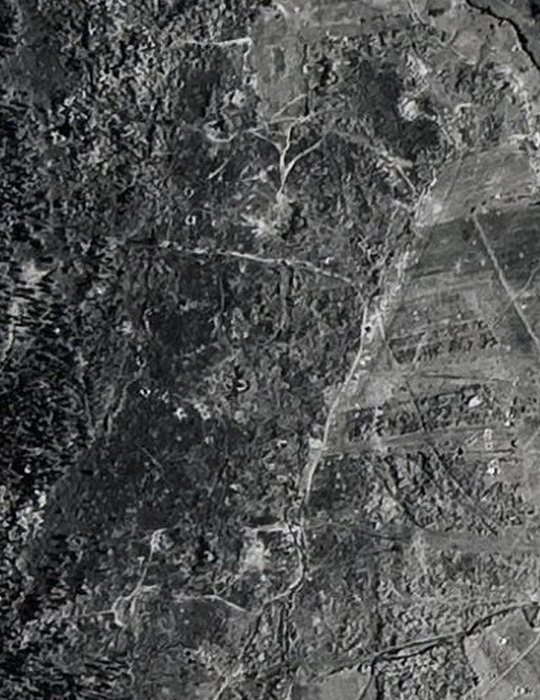

Увеличенный фрагмент с позициями:
![index.php?t=getfile&id=7056&private=0](index.php?t=getfile&id=7056&private=0)

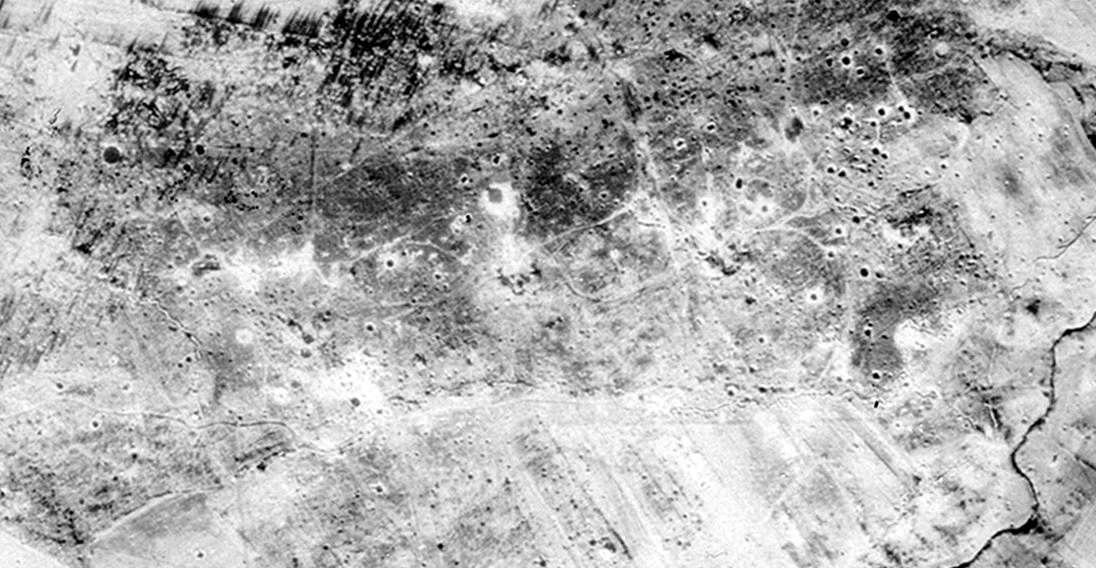

Еще одно аэрофото, хранится на том же сайте в папке с датой 19.09.42, но на самой фотографии дата 29.09.
Фрагмент фото, увеличенный и для удобства ориентирования развернутый на 180 град.:
![index.php?t=getfile&id=7569&private=0](index.php?t=getfile&id=7569&private=0)
Еще пара фрагментов аэрофотограий 470-ой батареи, сделанных 27 ноября 1942 года с интервалом 2-3 минуты, но с разворотом самолета, с которого велась съемка, на обратный курс.

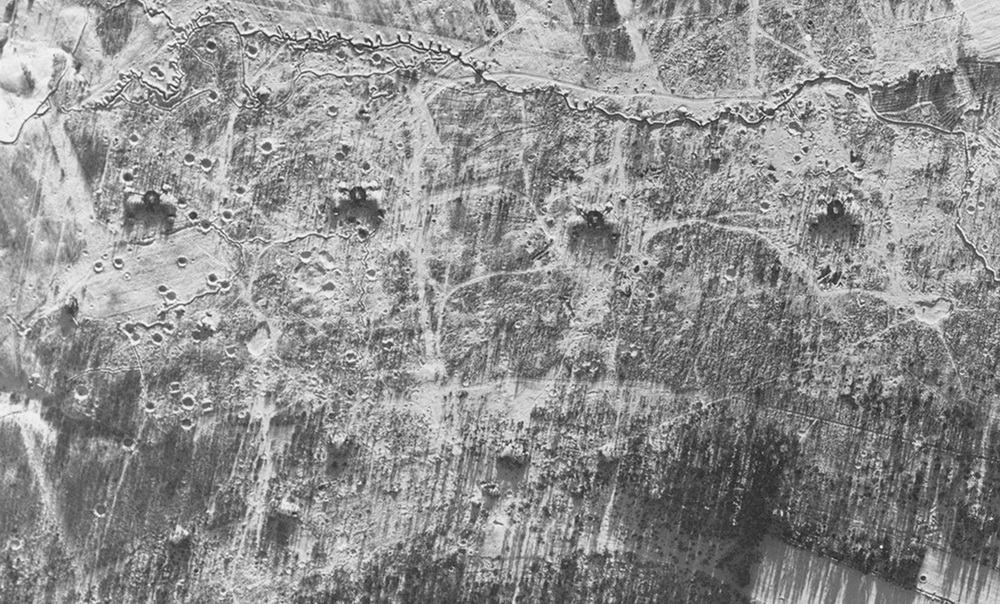

Первый снимок, время 11-07, Нева сверху, за линией окопов:
![index.php?t=getfile&id=34271&private=0](index.php?t=getfile&id=34271&private=0)
Оригинал фото можно скачать вот тут
Второй снимок, время 11-09, самолет развернулся на обратный курс; здесь Нева снизу, за линией окопов:
![index.php?t=getfile&id=34272&private=0](index.php?t=getfile&id=34272&private=0)
Оригинал фото можно скачать вот тут

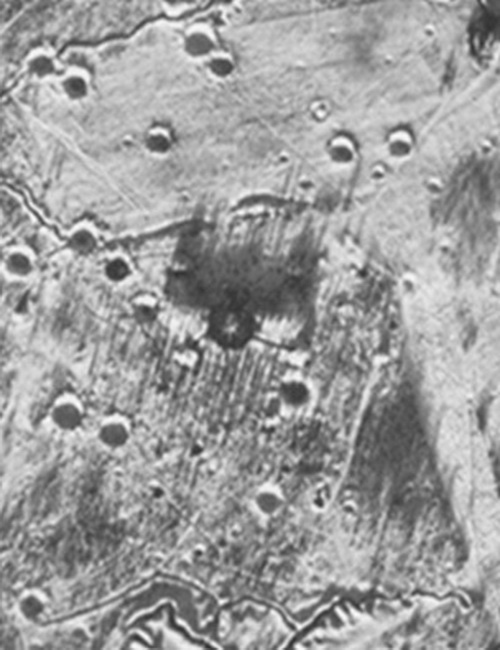

На снимках хорошо просматриваются все 4 орудия, развернутых в сторону противника. Воронки вокруг орудий впечатляют и размером, и частотой.
![index.php?t=getfile&id=34273&private=0](index.php?t=getfile&id=34273&private=0)
P.S. На сайте Национального архива США, куда ведут ссылки, выложено в неплохом разрешении много немецких аэроснимков. Интересующимся Питером и его окрестностями советую искать сначала по ключевым словам "Leningrad" (даст очень много снимков в основном в Ленобласти, особенно Киришского и Тосненского районов) и "Petersburg" (Кронштадт, побережье Финского залива, сам город в основном тут). Другие регионы не проверял.
Привязка снимков бывает и к старым, и новым названиям населенных пунктов. Кое-где хромает ссылочный аппарат (из превьюшки одного места иногда попадаешь в совершенно другое). На картинки превьюшек в результатах поиска лучше вообще не нажимать - уведет совсем уж не туда, переходите по текстовой строке с шифром пленки и номером кадра...
Спасибо коллегам с "Окрестностей Петербурга", где позавчера дали ссылку на этот ресурс!!! См. вот здесь
[Обновления: пн, 25 июля 2022 16:29] Известить модератора
|
|
|
Re: Возвращаясь к теме батареи [сообщение #62220 является ответом на сообщение #62219] |
пн, 25 июля 2022 18:50 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
Salamat
Сообщений: 592 Зарегистрирован: августа 2017
|
|
|
|
Тоже недавно увидел эти снимки на Нара)
Полистал их всё внимательно по Ленинграду: там есть Кронштадт, южное побережье залива, участок от Ленинграда до Ладоги.
Ещё существует сайт английского архива NCAP, где выложены превью 300х300 примерно. Это конечно очень мелко, но удобно при предварииельной оценке заказываемых снимков. Вот интерактивная карта, снимки выползают при клике на флажки.
https://ncap.org.uk/search?view=map
|
|
|
|
Re: Ленинград, батарея №470 4х180мм [сообщение #62222 является ответом на сообщение #3453] |
вт, 26 июля 2022 00:40 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
Salamat
Сообщений: 592 Зарегистрирован: августа 2017
|
|
|
|
В деле ЦВМА МО РФ, Ф. 459, Оп. 030019, Д. 78 было сказано, что 18 августа в 19:00 с завода 371 произведена отправка водным транспортом систем МО-1-180 № 5, 6, 7, 8 «на монтаж № 57». Данный "монтаж" - это, согласно следующим документам в деле, - строительство батареи в Порогах.
Но что за номера 5, 6, 7, 8... это точно не номера стволов. А если номера систем, то почему такие цифры? Модернизация?..
А в целом, - два порожских орудия были изготовлены в 1940 г., и два в 1941 г. (кажется, уже писал). В том же деле ЦВМА МО РФ, Ф. 459, Оп. 030019, Д. 78 упомянуто, что по состоянию на 4 июня 1941 г., в июле месяце в Западные районы КБФ предполагалось отправить с завода 371 (ЛМЗ) на остров Нарген начальнику ОСО-1:
- 4 тумбы МО-1-180,
- 4 кач. части со стволами,
- 4 броневые защиты.
Видимо, это и были те самые пушки.
[Обновления: вт, 26 июля 2022 00:41] Известить модератора
|
|
|
Re: Ленинград, батарея №470 4х180мм [сообщение #62223 является ответом на сообщение #62222] |
вт, 26 июля 2022 08:45 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к следующему сообщения](theme/default/images/down.png) |
miall
Сообщений: 7157 Зарегистрирован: июня 2008 Географическое положение: Санкт-Петербу...
|
|
|
|
Фрагмент аэроснимка от 19 октября 1943 года, время 12-42. Фрагмент немного развернул (для наглядности при сопоставлении со снимками 1942 года) и усилил контрастность. Нева - внизу. Позиции орудий видны, пушка вроде бы заметна только на второй слева позиции...
![index.php?t=getfile&id=34275&private=0](index.php?t=getfile&id=34275&private=0)
Оригинал снимка вот тут
На этой же пленке есть и следующий снимок этого места, но худшего качества см. вот тут
[Обновления: вт, 26 июля 2022 08:46] Известить модератора
|
|
|
Re: Ленинград, батарея №470 4х180мм [сообщение #62224 является ответом на сообщение #62221] |
вт, 26 июля 2022 11:53 ![Переход к предыдущему сообщения Переход к предыдущему сообщения](theme/default/images/up.png) ![Переход к следующему сообщения Переход к предыдущему сообщения](theme/default/images/down.png) |
RDX
Сообщений: 1298 Зарегистрирован: июля 2008 Географическое положение: Москва
|
|
|
|
Salamat писал(а) пн, 25 июля 2022 23:30На старом форуме Фортификейшен, образы некоторых страниц которого сохранились на Вебархиве.орг, в теме о 470-й батарее я встретил вот такое изображение... из какой оно могло быть книги? Может в ней ещё что-то о береговых батареях Невы?
Сообщение было таким...

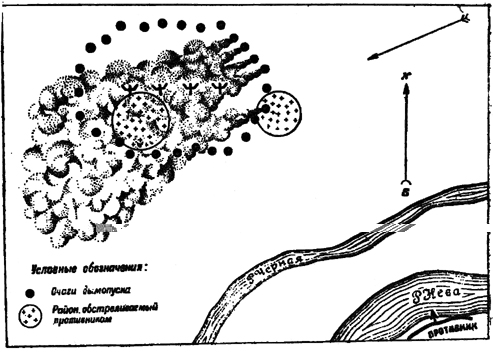

Нет, это статья про маскировку батарей задымлением
|
|
|
