Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38696] вт, 07 августа 2012 00:26 Переход к следующему сообщения
ceper
Сообщений: 27
Зарегистрирован: мая 2010
Географическое положение: Санкт-Петербу...
Товарищи,начал моделить "Звёздочку",сама коробочка готова,но она пуста.Перелопатил форумы и некоторые сайты в поисках ответов на некоторые вопросы:
1)станки
2)заслонки
3)схема разводки трубопроводов...
Это основные проблемы.Был в доте зимой,на то время даже в мыслях не было делать что-то подобное,потому на многие детали внимание не обратил(к тому же сам дот растащен по самые "не балуйся"). Прошу помочь с данными пунктами.

index.php?t=getfile&id=18851&private=0

index.php?t=getfile&id=18852&private=0

Вставил картинки в сообщение.
  • Вложение: 1.jpg
    (Размер: 39.04KB, Загружено 2261 раз)
  • Вложение: 2.jpg
    (Размер: 38.24KB, Загружено 2278 раз)

[Обновления: вт, 07 августа 2012 01:10] от Модератора

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38698 является ответом на сообщение #38696] вт, 07 августа 2012 00:41 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
На какой год?

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38699 является ответом на сообщение #38698] вт, 07 августа 2012 00:49 Переход к предыдущему сообщенияПереход к следующему сообщения
ceper
Сообщений: 27
Зарегистрирован: мая 2010
Географическое положение: Санкт-Петербу...
на любой,в планах сделать интерактивную коробочку,не знаю насколько получится,но буду выкладывать процесс с заполнением.

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38700 является ответом на сообщение #38699] вт, 07 августа 2012 01:17 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
А в чем нарисовано?

До войны - нужно станки П-31.
После - И-8Д.
Станки надо будет для 3D обмерять.

Проводки и т.п. - надо смотреть по месту.

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38701 является ответом на сообщение #38696] вт, 07 августа 2012 01:31 Переход к предыдущему сообщенияПереход к следующему сообщения
ceper
Сообщений: 27
Зарегистрирован: мая 2010
Географическое положение: Санкт-Петербу...
в том то и дело что ни п 31,ни и8 не подходят,там выемки W образные с заслонкой специфической,есть мнение что там что-то под ручной пулемёт было...станки имели рельсовую дугу,по которой катались,а тут даже следов возможного спила на стенах нет,т.е скорее всего тут было что-то другое...моделинг в blender 3d.

index.php?t=getfile&id=18853&private=0

Вставил картинку
  • Вложение: zaslonka.jpg
    (Размер: 99.34KB, Загружено 2169 раз)

[Обновления: вт, 07 августа 2012 08:28] от Модератора

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38702 является ответом на сообщение #38701] вт, 07 августа 2012 02:11 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
Да, это я перепутал с другим ДОТом...

Здесь стояли станки Юшина.

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38703 является ответом на сообщение #38702] вт, 07 августа 2012 03:13 Переход к предыдущему сообщенияПереход к следующему сообщения
ceper
Сообщений: 27
Зарегистрирован: мая 2010
Географическое положение: Санкт-Петербу...
спасибо,двух зайцев одним веслом,ещё и заслонки нашёл:
http://www.retrospicere.narod.ru/fortification-ussr/forti_04 -985e.htm

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38713 является ответом на сообщение #38703] ср, 08 августа 2012 00:06 Переход к предыдущему сообщенияПереход к следующему сообщения
ceper
Сообщений: 27
Зарегистрирован: мая 2010
Географическое положение: Санкт-Петербу...
по фото и схемам вроде бы так выглядеть должен,критика приветствуется.
  • Вложение: yushin.jpg
    (Размер: 108.30KB, Загружено 1114 раз)

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38716 является ответом на сообщение #38713] ср, 08 августа 2012 08:44 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...

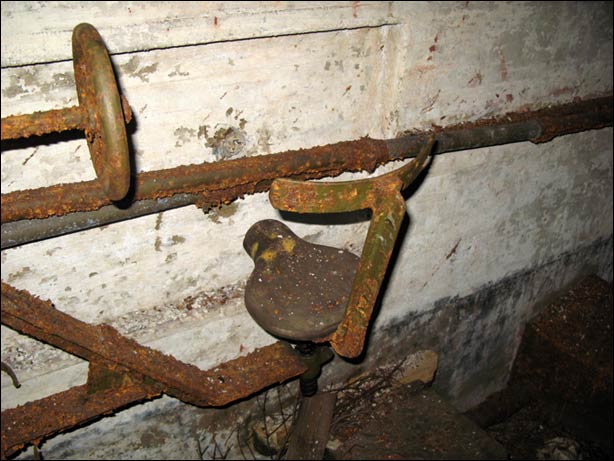

Маховик имеет ручку, а форму сиденья надо "вытрясти" у питерских коллег - сиденье точно было на фото из КАУРа.

Известить модератора

Re: Оборудование ДОТ "Звёздочка" Меднозаводского БРО [сообщение #38717 является ответом на сообщение #38696] ср, 08 августа 2012 08:51 Переход к предыдущему сообщенияПереход к предыдущему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Нашел Smile
index.php?t=getfile&id=18879&private=0

index.php?t=getfile&id=18880&private=0

index.php?t=getfile&id=18881&private=0

Известить модератора
