| Re: Советская фортификация на территории Украины [сообщение #9181 является ответом на сообщение #9179] |
вт, 11 августа 2009 20:31   |
gerfor
Сообщений: 81
Зарегистрирован: марта 2009
|
|
|
|
A_Kuziak
Да, это обсадная труба перископа.
А имел он отгородок компоста или обсадная труба выходила в общий каземат.
A_Kuziak
В отчете комиссии Ватутина эти бронеколпаки ВСУ на 1 ст. пулемет именуются "бронеколпаками Бутакова".
Такой колпак имел заглушку с тыла виде входа значит его предусматривли и в таком варианте.
|
|
|
|
| Re: Советская фортификация на территории Украины [сообщение #9183 является ответом на сообщение #391] |
вт, 11 августа 2009 20:41 |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|
Последний КИУРовский дот с бронеколпаком ВСУ на 1 ст. пулемет (бронеколпак Бутакова).
ОТ № 107. После войны часть бронеколпака была срезана на металлолом. Потом военные исправляли ситуацию устройством железобетонных стен и перекрытия в колпаке. При этом часть "родных" бронеплит стены сохранилась, а по сему изнутри вид колпака весьма интересный.

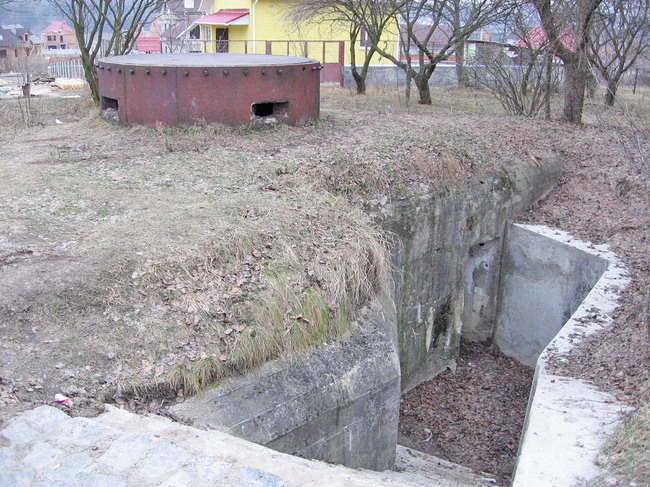

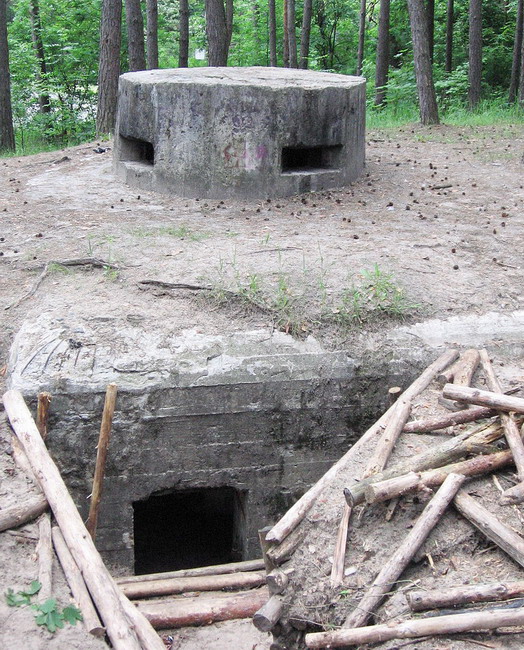

Внешний вид.
Сохранившийся участок бронеплиты.

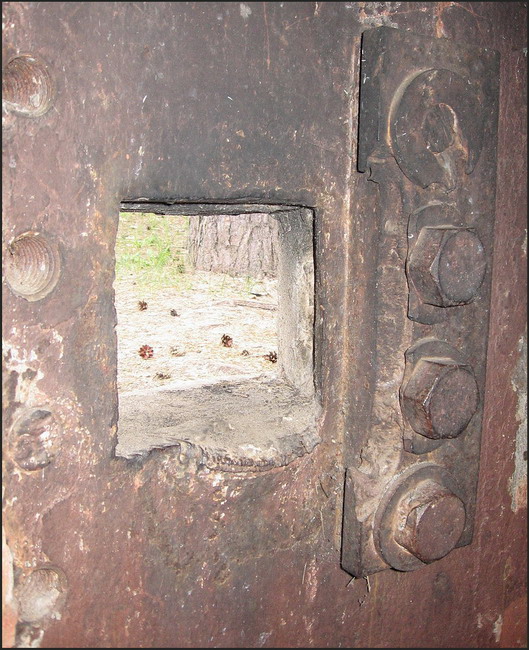

"Родная" амбразура. Хорошо видно, что амбразура повреждена при штурме - деформирован нижний край амбразуры, выбиты напрявляющие бронезаслонки.

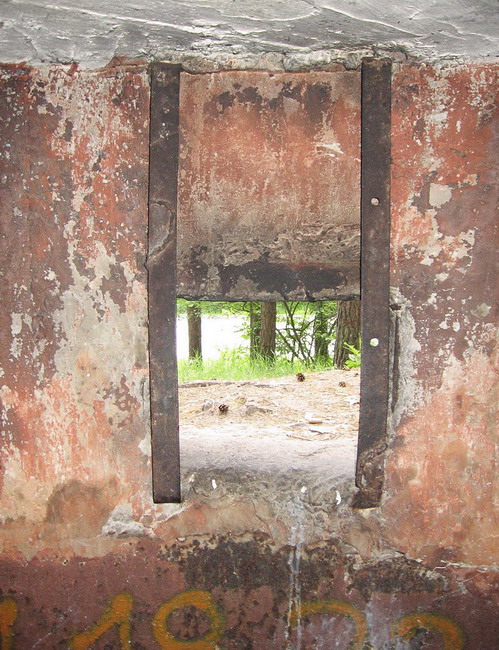

А это амбразура, оборудованная в новой, железобетонной, стене.

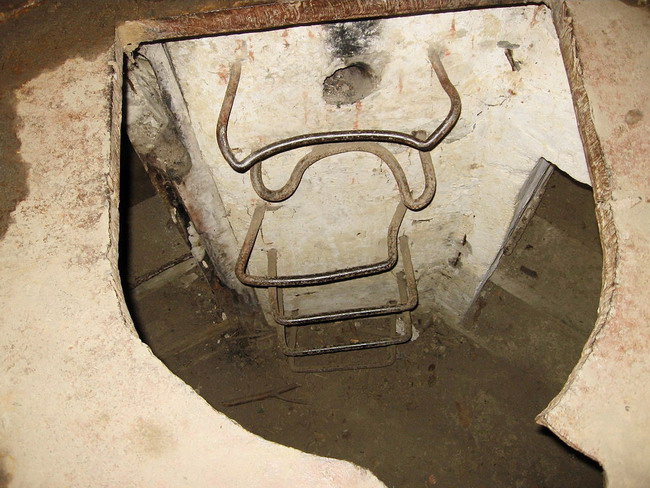

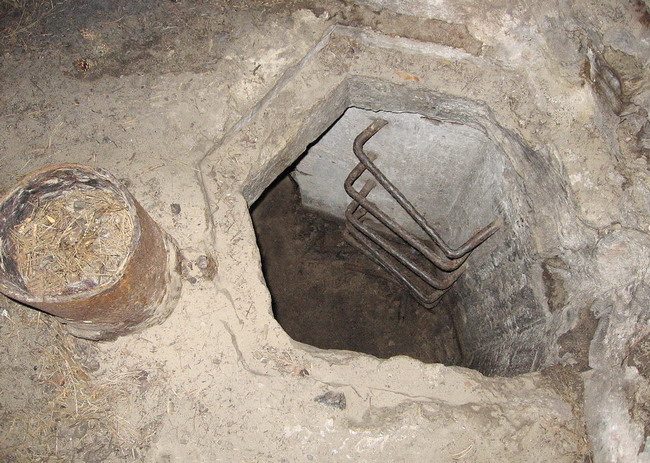

Вид на нишу в перекрытии, остатки основания пулеметного станка и проем люка.
Понятно, что таким образом огневой точке совершенно не удалось вернуть одно из важных свойств - стойкость к попаданиям снарядов. Если сам бетонный массив не пострадал, то его главная часть - пулеметный колпак стал обладать с наиболее важной для обороны стороны только стойкостью к попаданиям пуль и осколков. Возможно, что с этого момента он мог рассматриваться не как огневое сооружение, а как наблюдательное.
|
|
|
|
|
|
| Re: Советская фортификация на территории Украины [сообщение #9186 является ответом на сообщение #9184] |
вт, 11 августа 2009 21:31 |
gerfor
Сообщений: 81
Зарегистрирован: марта 2009
|
|
|
|
Подземная часть из схемы289-го очень схожая с подбашеной частью птодотами (т-26 из Минского ура) в Летичевском в таком сооружении имееться два отсека, в которых площадь не такая обделённая и даже в соседнем справа анп с другим колпаком гау есть где развернуться ,но типы уних разные всу м2; гау м1.
[Обновления: вт, 11 августа 2009 21:58] Известить модератора |
|
|
|
|
|
| Re: Советская фортификация на территории Украины [сообщение #9189 является ответом на сообщение #391] |
вт, 11 августа 2009 23:04 |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|
Дот № 131 типа "Б" с бронеколпаком ВСУ на 2 ст. пулемета. Единственный сохранившийся в КИУРе пулеметный бронеколпак

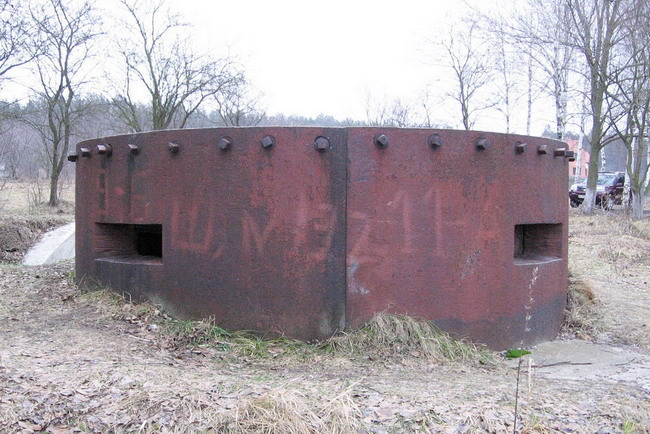

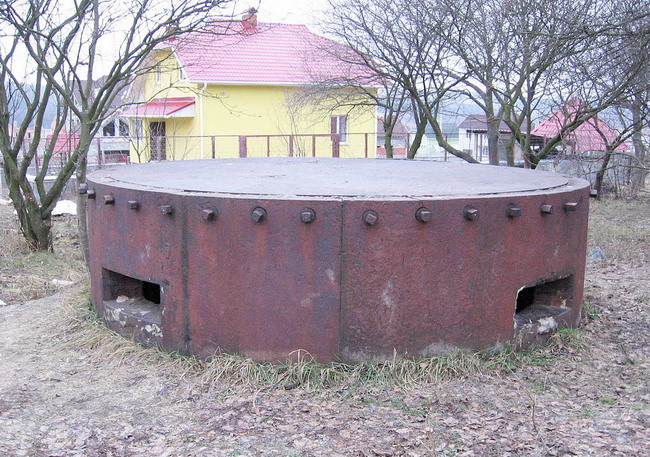

Общий вид.

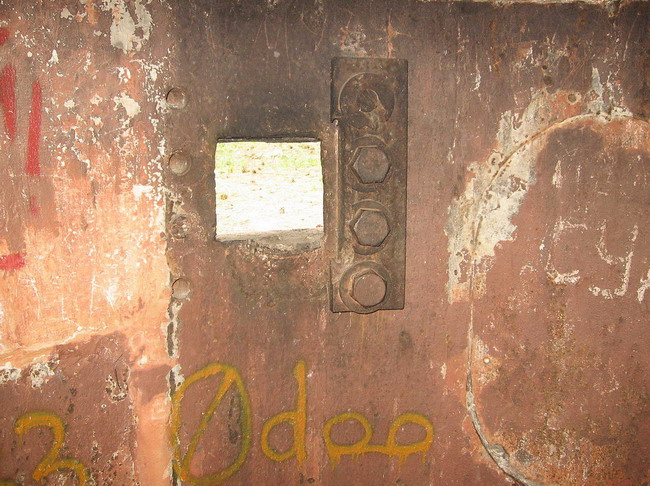

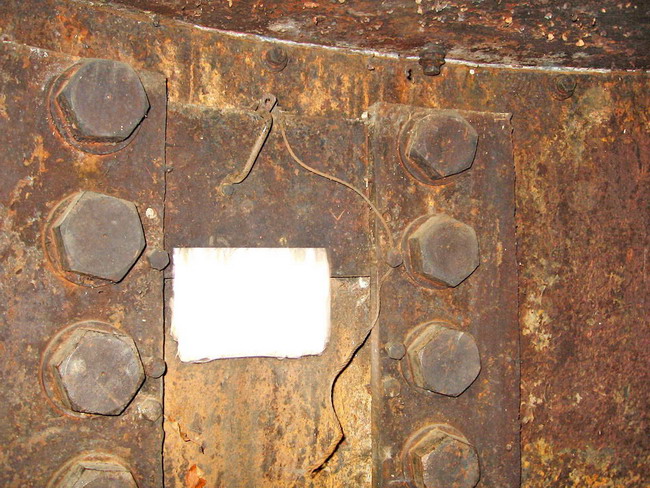

Крепление бронезаслонки. Вверху блоки для тросика открывания заслонки.

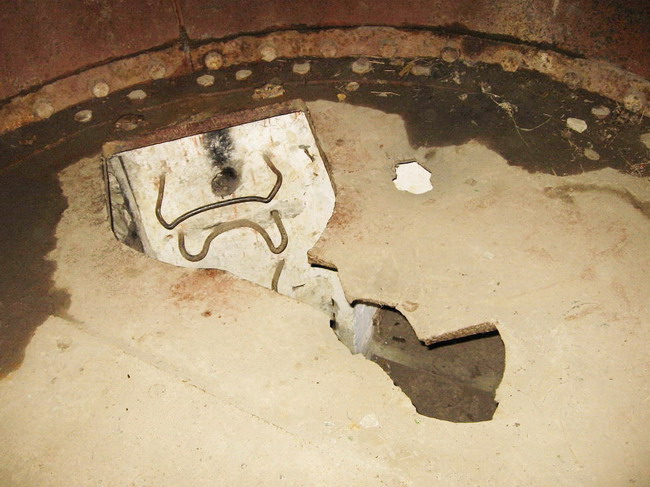

Пролом в броневом полу колпака.
Аналогичный колпак был в Летичевском УРе. Увы, ныне срезан на металлолом.
|
|
|
|
|
|
| Re: Советская фортификация на территории Украины [сообщение #9195 является ответом на сообщение #391] |
ср, 12 августа 2009 09:35 |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|
Немного по сооружениям Остропольского УРа. Строился в 1938-39 гг. Осматривая его сооружения, нередко возникает ощущение, что строительство было прекращено в срочном порядке. Особенно когда видишь обсадные трубы, проходящие через все сооружение и торчащие над крышей на пару метров.

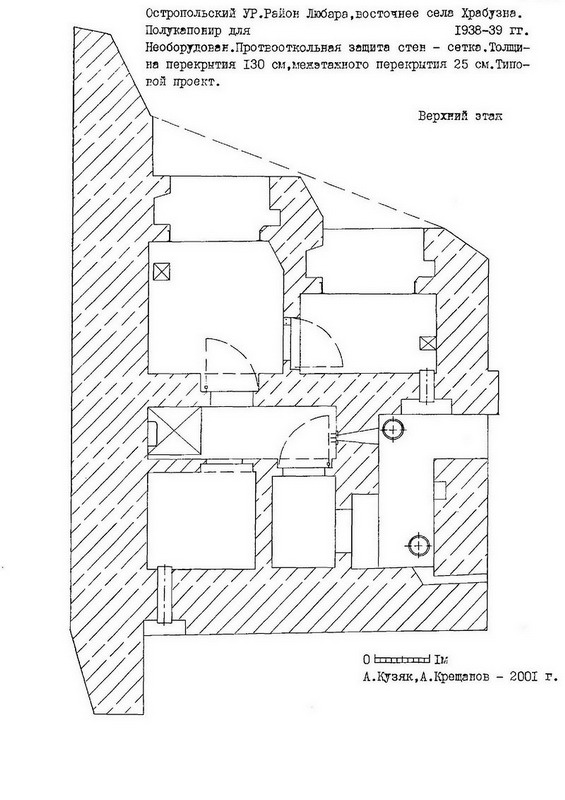

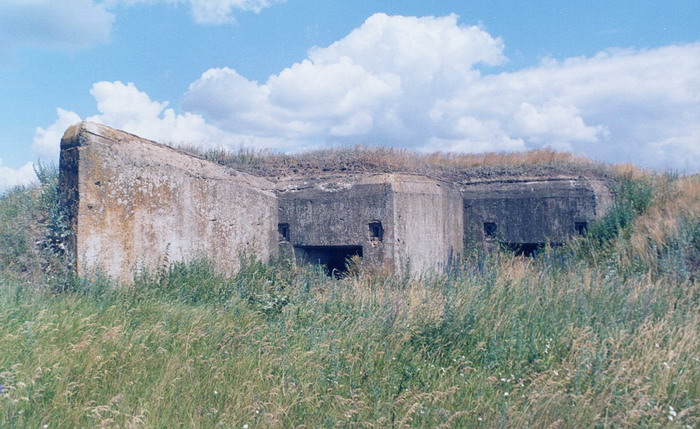

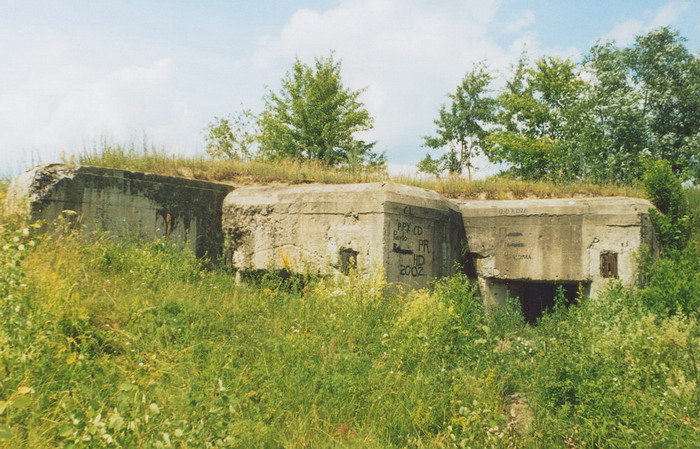

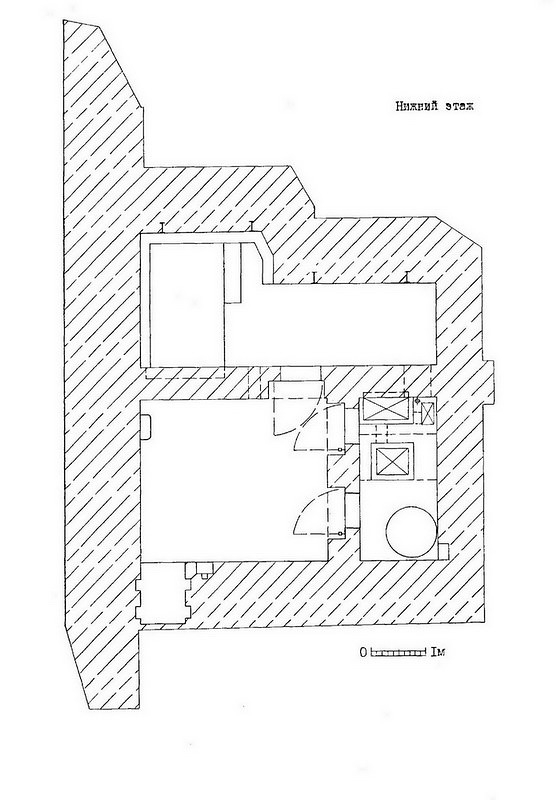

Пулеметный полукапонир. По планировке - типичнейшая постройка 38 - 39 гг. Стены в этом сооружении кривоваты, отчего при рисовании все как-то возникали проблемы. Качество бетонных работ на нижнеих этажах сооружений нередко не поддается описанию - это надо видеть О чем, впрочем, имеется сообщение НКВД.
|
|
|
|
| Re: Советская фортификация на территории Украины [сообщение #9210 является ответом на сообщение #9195] |
ср, 12 августа 2009 15:16 |
gerfor
Сообщений: 81
Зарегистрирован: марта 2009
|
|
|
|
A_Kuziak
Артиллерийский полукапонир Летичевского УРа. Хорошо видно, что орильон увеличивается по высоте от сооружения к окончанию орильона.
Такие поднятые по вертикали орильёны там почемуто наблюдаються только в апк, а в пулемётных как везде обычные .
-
Вложение: ппк3.JPG
(Размер: 55.81KB, Загружено 751 раз)
|
|
|
|
|
|
