| Re: 130-мм/55 пушка [сообщение #65445 является ответом на сообщение #36743] |
сб, 22 ноября 2025 00:45   |
Salamat
Сообщений: 750
Зарегистрирован: августа 2017
|
|
|
|
Чертежи пушки 130/55 разные:
Бронещит от 130/55 пушки, переделываемый для некой 130/50
Прибор заряжания 130/55 пушки с углом возвышения 40 градусов
Общий вид спускового приспособления для 130/55 пушки
Эскиз отката 130/55 пушки на барабане при угле возвышения 30 градусов
Проект барабана для станка 130/55 пушки с углом возвышения 30 градусов
РГА ВМФ, Ф, Р-840, Оп. 22, Д. 51, 54
https://disk.yandex.ru/d/TyWf2gEBNVQ4mg
На предыдущей странице см. также фотографии снарядов 130/55
[Обновления: сб, 22 ноября 2025 00:46] Известить модератора |
|
|
|
|
|
|
|
| Re: 130-мм/55 пушка [сообщение #65913 является ответом на сообщение #65873] |
вс, 29 марта 2026 01:23 |
Salamat
Сообщений: 750
Зарегистрирован: августа 2017
|
|
|
|
Фото "живого" пенала 130/55 заряда в начале этой ветки форума https://fortoved.ru/forum/index.php?t=msg&th=723&pre vloaded=1&rid=1066&S=4a12ce9a1151a6c3048fbedab866298 a&start=0

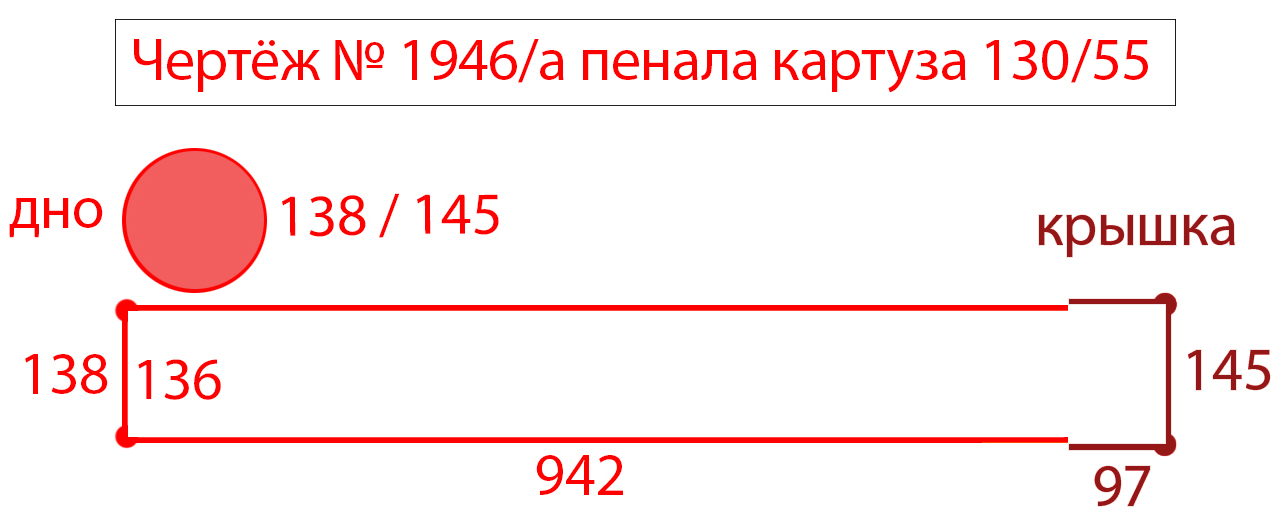

Схема пенала для 130/55 из вышеприведённого дела РГА ВМФ, Ф. Р-840, Оп. 22, Д. 1059 вот, размеры указаны в мм. Вес пенала заявлялся в 3,9 кг. по этому делу.

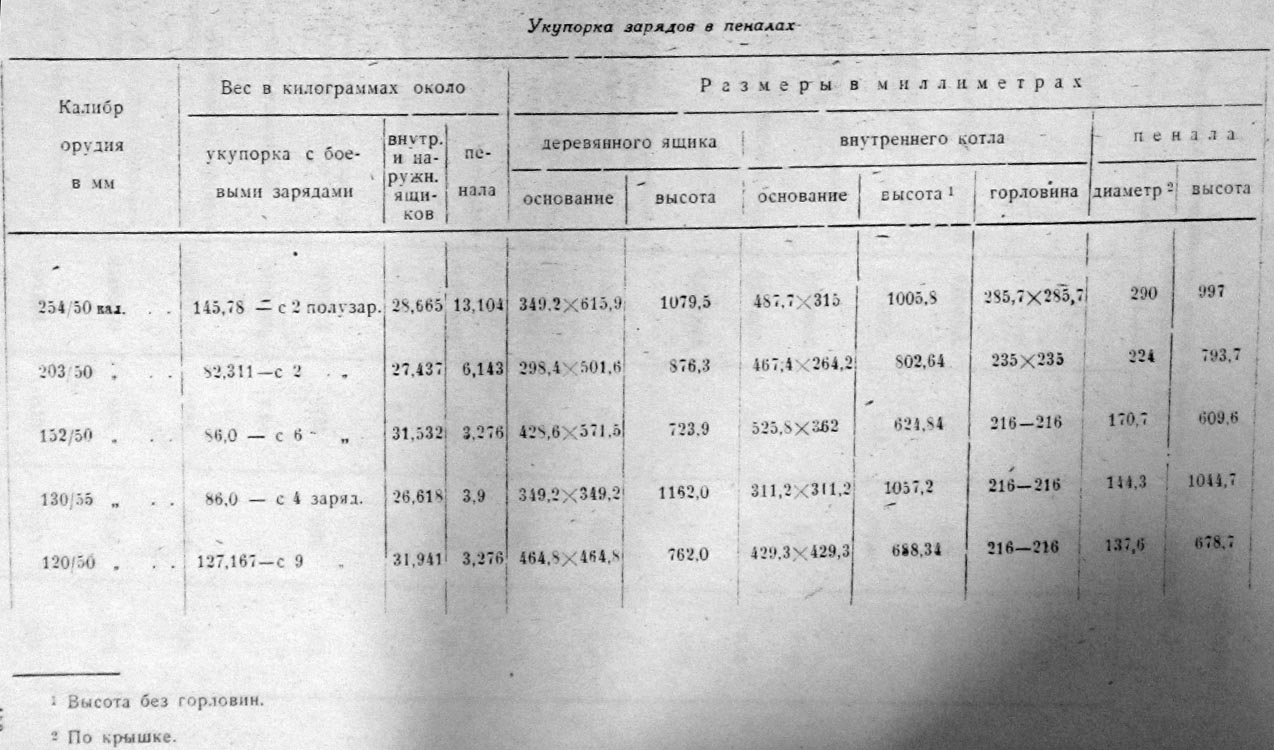

Ещё есть данные из Н.И.Унгерман, «Временные береговые батареи», 1936 г., см. последнюю графу про пеналы
Отправляясь на хранение, картуз помещался в герметичный пенал из оцинкованной жести, с припаянным дном и крышкой, посаженной на высокотемпературную смазку.
4 пенала помещались в герметичный короб из оцинкованной жести со смещённой от центра горловиной на торце.
1 короб помещался в дощатый перевозочный ящик с двумя верёвочными ручками и с набитыми на углы отбойными рейками.
[Обновления: вс, 29 марта 2026 01:25] Известить модератора |
|
|
|
| Re: 130-мм/55 пушка [сообщение #65915 является ответом на сообщение #65913] |
вс, 29 марта 2026 02:00 |
Гальванеръ
Сообщений: 489
Зарегистрирован: августа 2008
|
|
|
|
Salamat писал(а) вс, 29 марта 2026 01:23
Ещё есть данные из Н.И.Унгерман, «Временные береговые батареи», 1936 г.
Где можно найти схемы орудийных гнезд (двориков) для 6-дм/45 и 130-мм/55 пушек из этой книги?
|
|
|
|
|
|
| Re: 130-мм/55 пушка [сообщение #65942 является ответом на сообщение #65915] |
вт, 14 апреля 2026 19:14 |
RDX
Сообщений: 1393
Зарегистрирован: июля 2008
Географическое положение: Москва
|
|
|
|
Гальванеръ писал(а) вс, 29 марта 2026 02:00Salamat писал(а) вс, 29 марта 2026 01:23
Ещё есть данные из Н.И.Унгерман, «Временные береговые батареи», 1936 г.

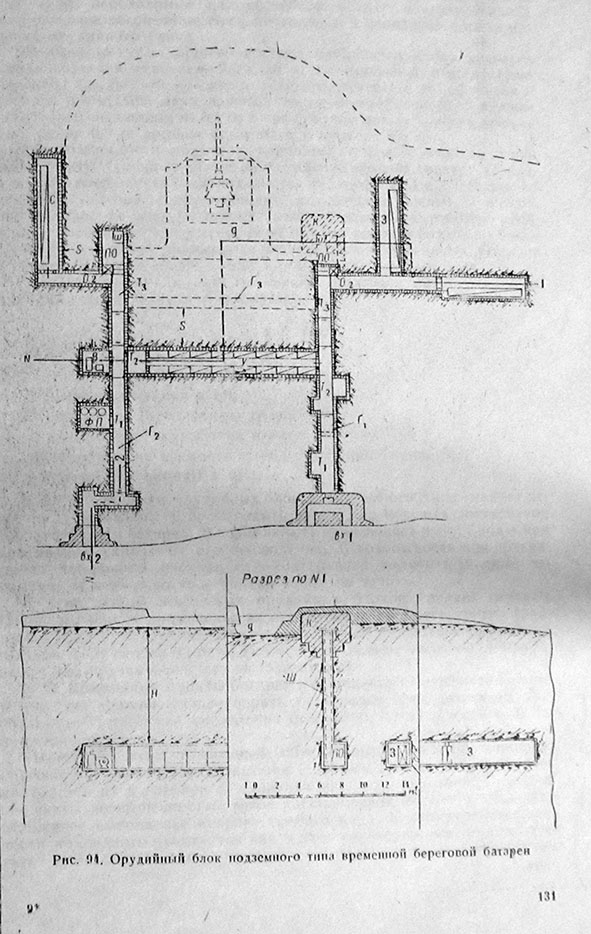

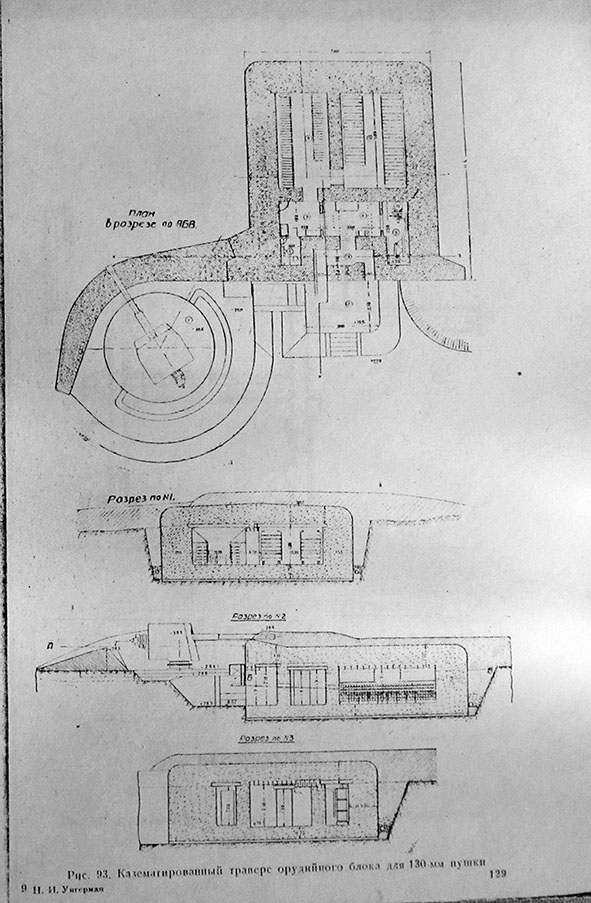

Где можно найти схемы орудийных гнезд (двориков) для 6-дм/45 и 130-мм/55 пушек из этой книги?
-
Вложение: IMG_7539.JPG
(Размер: 151.72KB, Загружено 43 раза)
|
|
|
|
|
|
|
|
|
|
