| О ныряющих только слышал [сообщение #13938] |
пт, 08 января 2010 01:11  |
BSSH
Сообщений: 1611
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
|
|
|
|

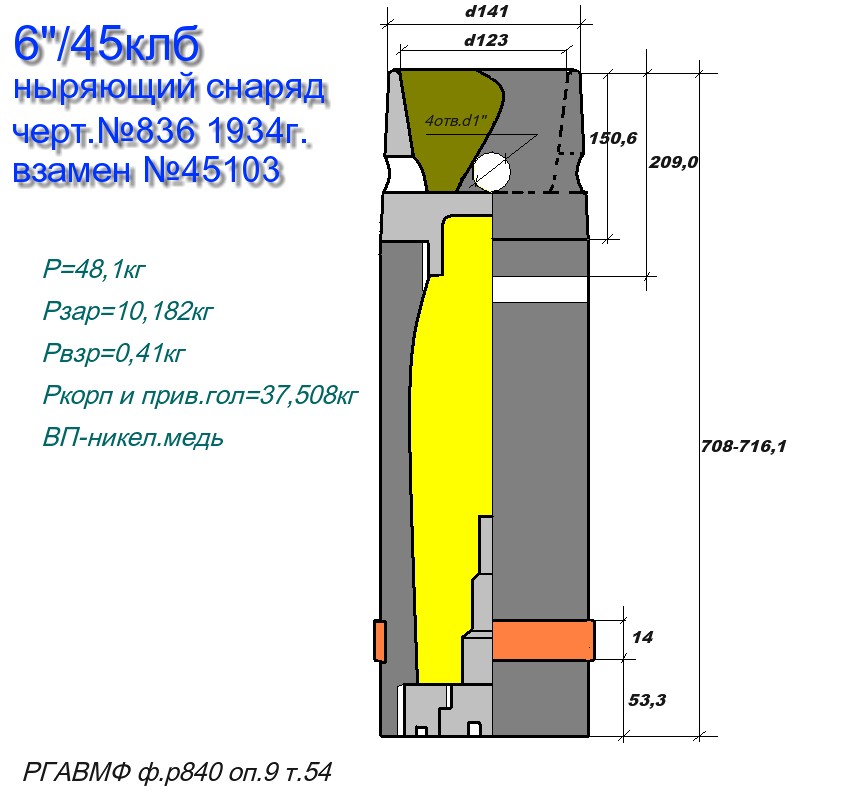

Об этих снарядах написано немного. Существовали только на флоте. Был бы признателен, если меня дополнят. Конструировались они по одному принципу. Либо навинчивалась привинтная головка в виде стакана с отверстиями, либо различные по виду кольца закреплялись на оживальной части снарядов. В донную часть ввинчивался взрыватель. Задумывались они для поражения надводных целей под ватерлинию и подводных лодок на перископной глубине.Спасибо.
-
Вложение: 6-45НС.jpg
(Размер: 91.17KB, Загружено 3352 раза)
|
|
|
|
|
|
| Re: О ныряющих только слышал [сообщение #13952 является ответом на сообщение #13945] |
пт, 08 января 2010 14:22  |
BSSH
Сообщений: 1611
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
|
|
|
|

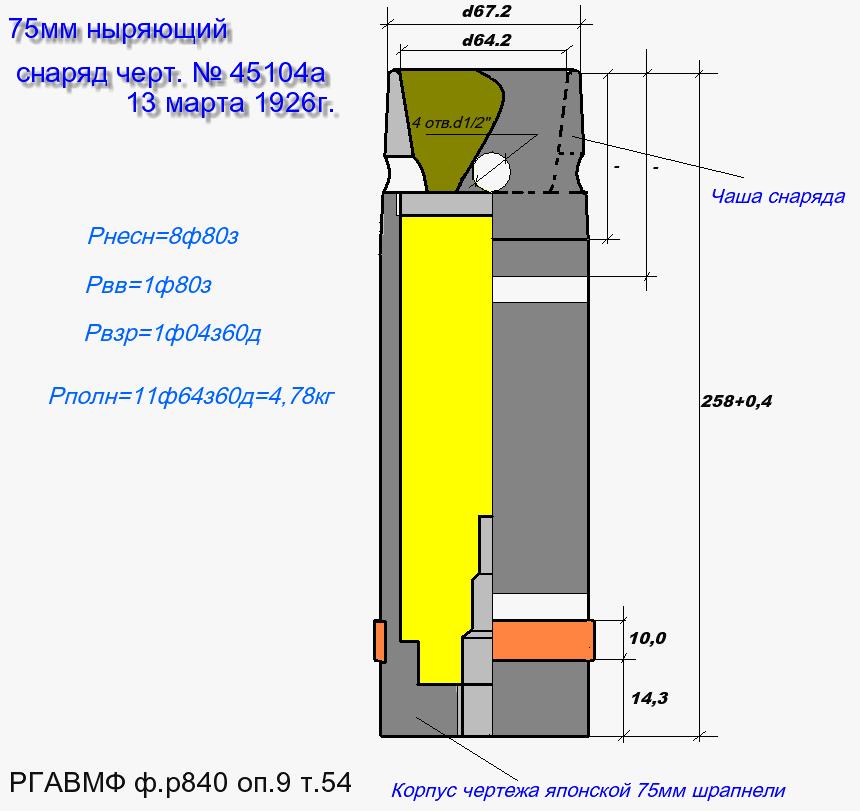

На чертеже 75мм ныряещего снаряда есть две надписи. Привинтная головка этого образца называется "чашей", а корпус снаряда переделывался из 75мм японской шрапнели, по всей видимости было много не нужных корпусов. Спасибо.
-
Вложение: 75ммНС.JPG
(Размер: 62.63KB, Загружено 3546 раз)
|
|
|
|
|
|
|
|
|
|
| Re: О ныряющих только слышал [сообщение #13970 является ответом на сообщение #13967] |
сб, 09 января 2010 12:48 |
BSSH
Сообщений: 1611
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
|
|
|
|

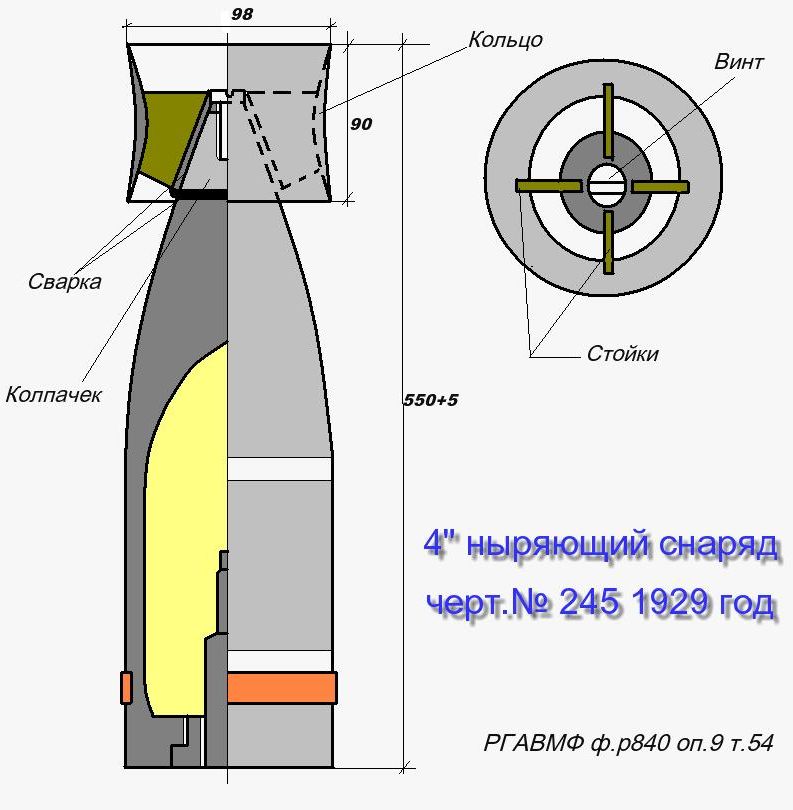

По всей видимости, так. Но первая РБУ появилась на свет в 1945 году, а пока инженеры работали и "отошли" от классической дореволюционной "чашечной" конструкции. 4" ныряющий снаряд обр.1929 года, тому лишь подтверждение. Калиберное кольцо на четырех стойках приваривалось к колпачку, который, в свою очередь,привинчивался к головной части корпуса, а потом еще и обваривался по окружности. Более подробно о нем пока нет.Спасибо.
-
Вложение: 4дм 245.JPG
(Размер: 69.66KB, Загружено 3661 раз)
|
|
|
|
| Re: О ныряющих только слышал [сообщение #13978 является ответом на сообщение #13970] |
сб, 09 января 2010 16:48 |
miall
Сообщений: 7327
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|
"Живой" образец ныряющего 130-мм снаряда можно увидеть и потрогать (стоит в стороне от смотрительниц) в Военно-морском музее (ЦВММ) в Санкт-Петербурге. Снимки не ахти, но это все, что есть:
-
Вложение: PICT0059.JPG
(Размер: 38.36KB, Загружено 3665 раз)
-
Вложение: PICT0060.jpg
(Размер: 56.81KB, Загружено 3558 раз)
-
Вложение: PICT0061.jpg
(Размер: 73.14KB, Загружено 3499 раз)
|
|
|
|
| Re: О ныряющих только слышал [сообщение #13983 является ответом на сообщение #13978] |
сб, 09 января 2010 18:13 |
BSSH
Сообщений: 1611
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
|
|
|
|

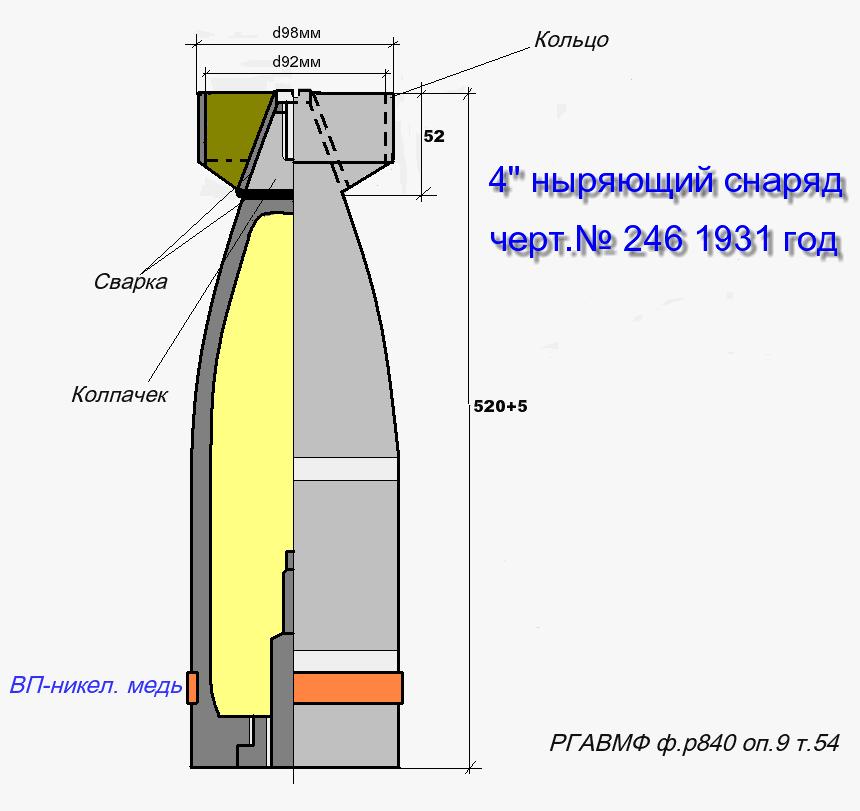

Спасибо за 130мм, как раз нет. Продолжаю. Через два года лишнее обрезали и получили 4" ныряющий снаряд образца 1931 года.
-
Вложение: 4дм 246.JPG
(Размер: 52.42KB, Загружено 3517 раз)
|
|
|
|
| Re: О ныряющих только слышал [сообщение #13993 является ответом на сообщение #13983] |
сб, 09 января 2010 20:58 |
BSSH
Сообщений: 1611
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
|
|
|
|

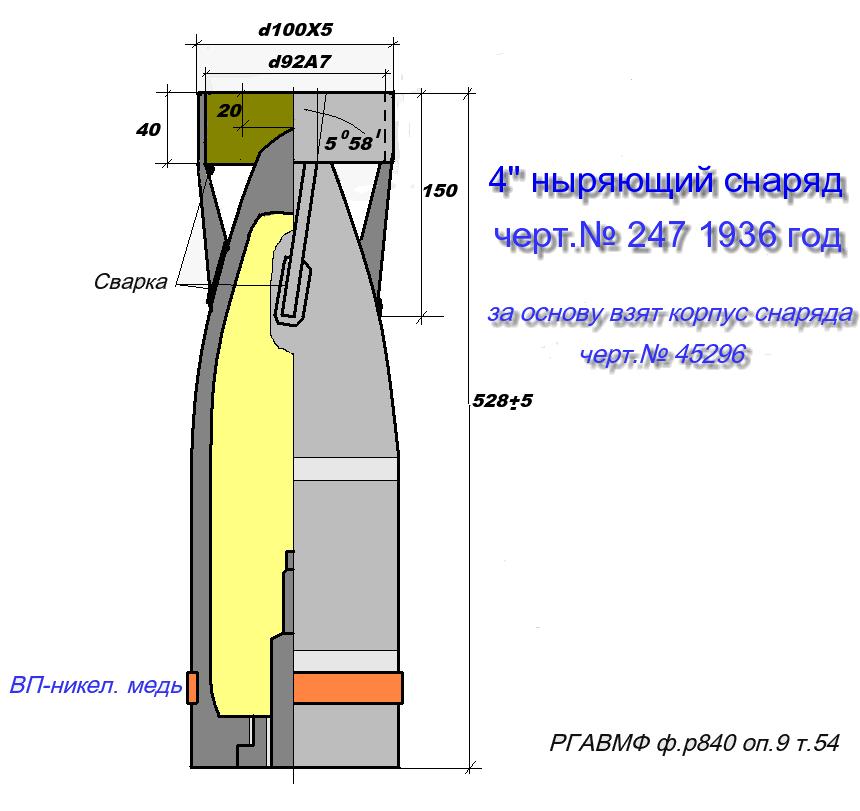

А в 1936 году избавились от всех лишних деталей. Получилось технологичное в изготовлении изделие. 4" ныряющий снаряд черт.№ 247. Спасибо.
-
Вложение: 4дм 247.JPG
(Размер: 60.77KB, Загружено 3805 раз)
|
|
|
|
