Двери в советских огневых точках [сообщение #14249]

чт, 14 января 2010 02:02

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

A_Kuziak писал(а) ср, 13 января 2010 08:36

Обещанные КИУРовские броневые двери.
Самый ранний образец для КИУРа - "карельские двери", т.е. такие же как в КАУРе. Остатки, либо следы дверей имеются в 3 сооружениях.

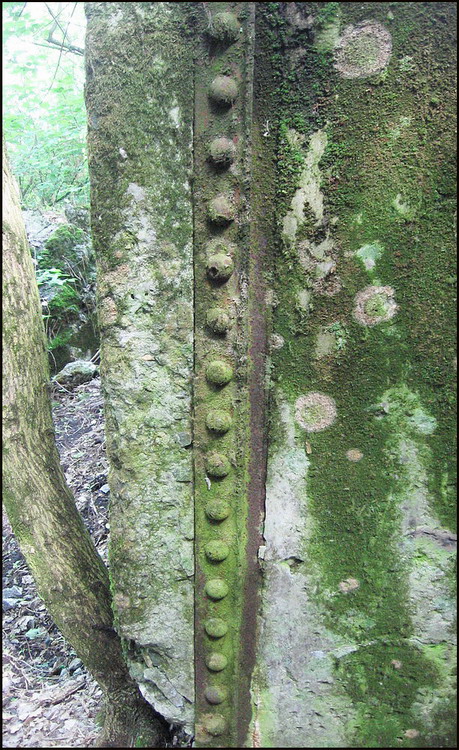

Дверная рама -клепанная, из уголков.
index.php?t=getfile&id=6312&private=0

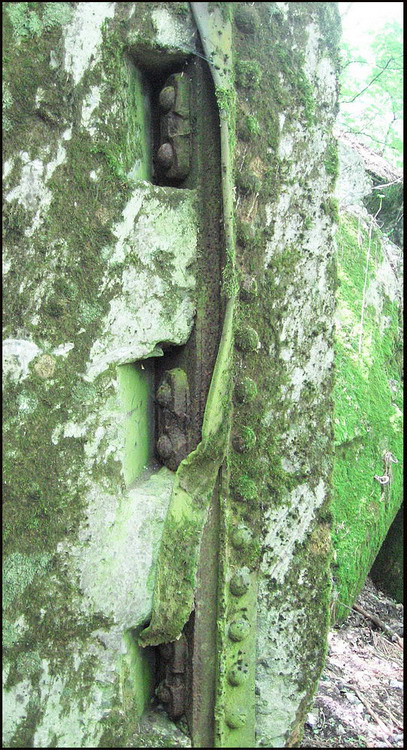

Дверные завесы.
index.php?t=getfile&id=6313&private=0

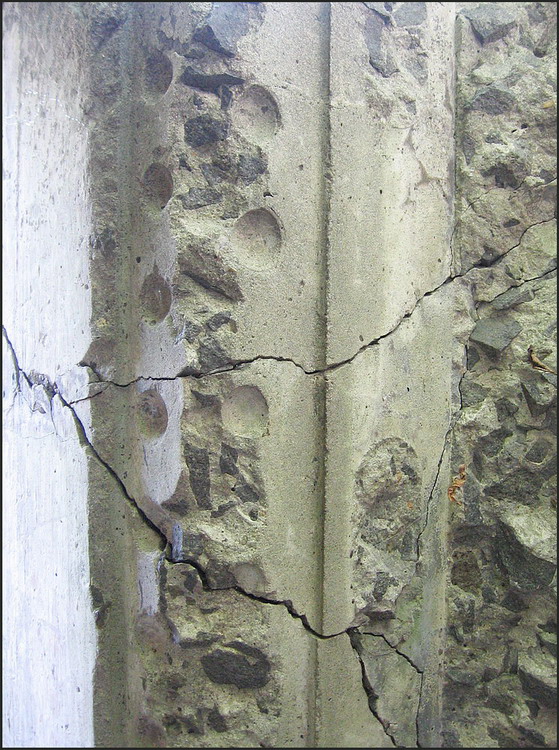

Отпечаток дверной рамы.
index.php?t=getfile&id=6314&private=0

A_Kuziak писал(а) ср, 13 января 2010 21:36

Продолжу про броневые двери КИУРа

Дверь в сооружении постройки 29 г. - высота двери 178 см.
index.php?t=getfile&id=6323&private=0

А это двери в постройках 30 г. - высота 170 см.
index.php?t=getfile&id=6331&private=0

А это фото 150 см двери в ОТ типа "М2" постройки 30 г.
index.php?t=getfile&id=6328&private=0

Крупнее.

Увы, фтогорафий бронеых дверей в сооружениях 31 г. нет. Покореженные я в свое время не стал фотографировать, а теперь их уже нет Sad

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Двери в советских огневых точках [сообщение #14251 является ответом на сообщение #14249]

чт, 14 января 2010 02:25

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

"Старые двери" КаУРа

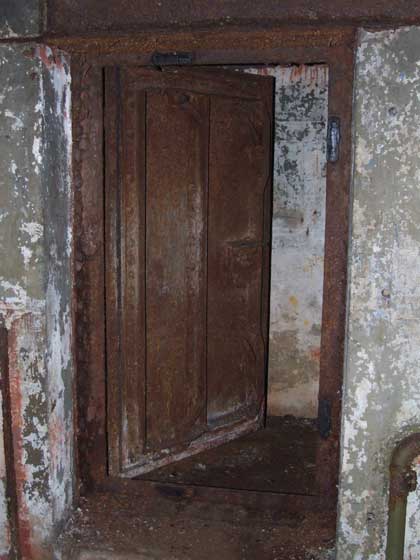

Самая распространенная конструкция:
index.php?t=getfile&id=6338&private=0

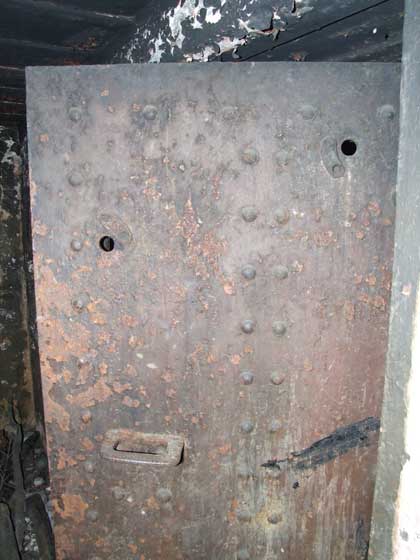

Снаружи:

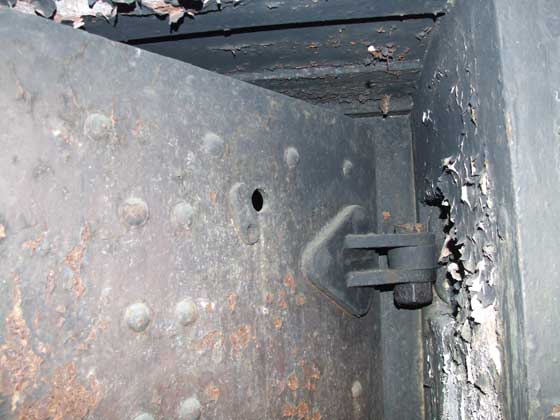

Петля:

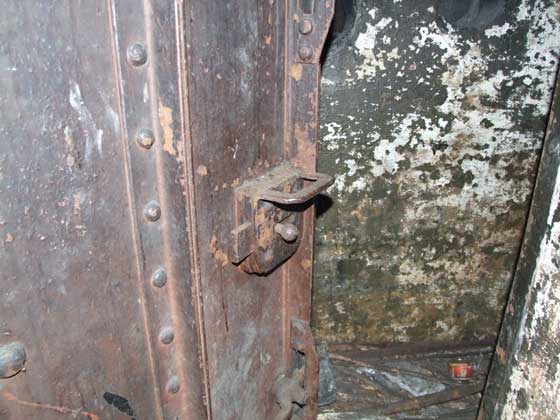

Замок:

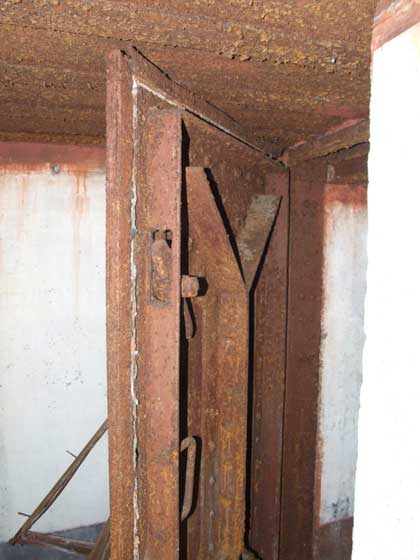

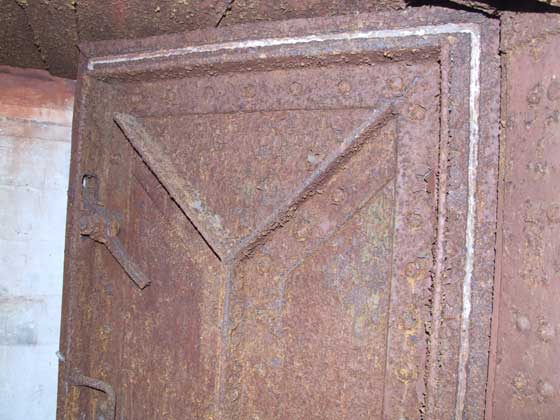

Другой вариант, иначе расположены уголки усиления:

index.php?t=getfile&id=6342&private=0

Вложение: DSCF3438.jpg
(Размер: 29.31KB, Загружено 1821 раз)
Вложение: DSCF1618.jpg
(Размер: 29.06KB, Загружено 1701 раз)
Вложение: DSCF1613.jpg
(Размер: 30.34KB, Загружено 1722 раза)
Вложение: DSCF1524.jpg
(Размер: 39.46KB, Загружено 1732 раза)
Вложение: DSCF5947.jpg
(Размер: 26.06KB, Загружено 1738 раз)
Вложение: DSCF5962.jpg
(Размер: 34.72KB, Загружено 1742 раза)

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Двери в советских огневых точках [сообщение #14252 является ответом на сообщение #14251]

чт, 14 января 2010 02:28

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

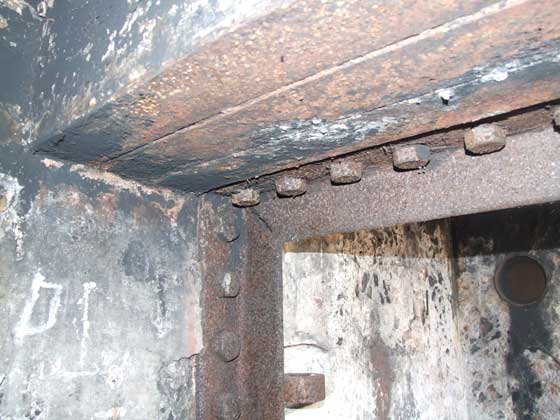

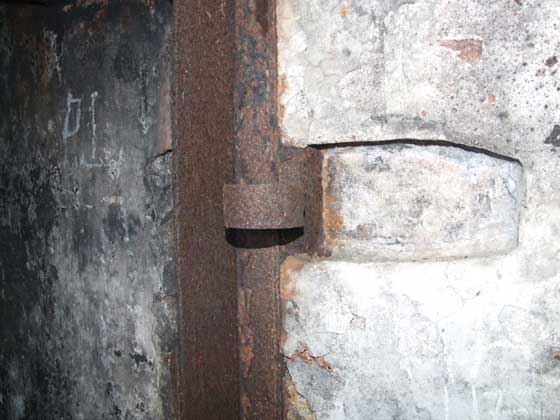

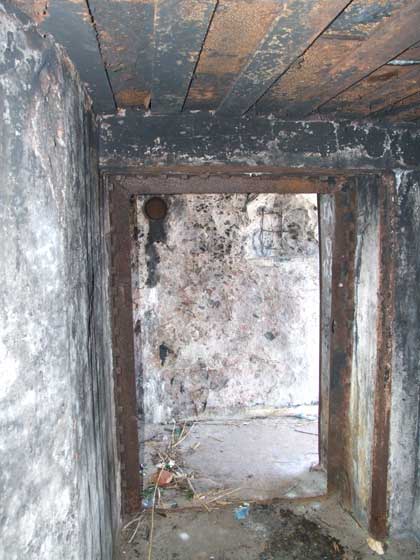

Единственный случай двери шириной 1 метр (КаУР):
index.php?t=getfile&id=6344&private=0

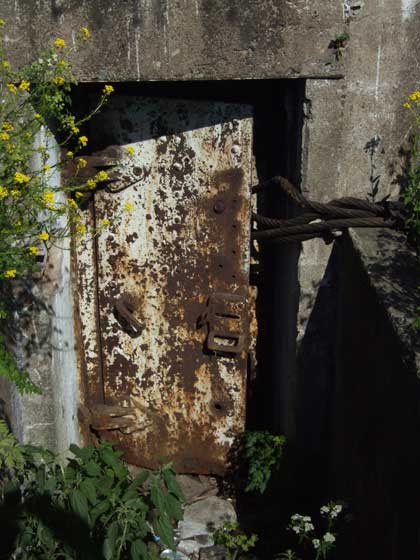

Дверь шириной 60 см (ДОТы КронУРа, 193о год):
index.php?t=getfile&id=6347&private=0

Вложение: DSCF3061.jpg
(Размер: 37.84KB, Загружено 1702 раза)
Вложение: DSCF3070.jpg
(Размер: 38.10KB, Загружено 1709 раз)
Вложение: DSCF3073.jpg
(Размер: 30.93KB, Загружено 1740 раз)
Вложение: DSCF4352.jpg
(Размер: 39.25KB, Загружено 1707 раз)

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Двери в советских огневых точках [сообщение #14253 является ответом на сообщение #14252]

чт, 14 января 2010 02:30

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

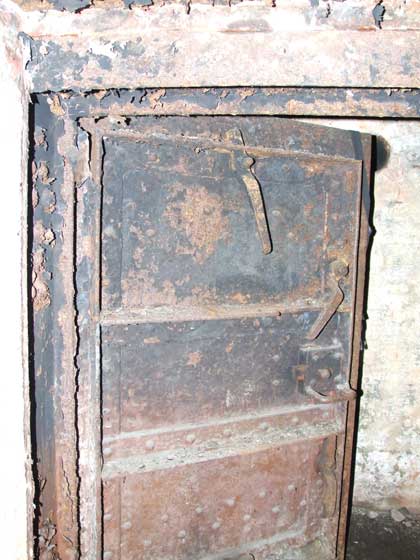

Дверь начала 30-х годов, применялась повсеместно:
index.php?t=getfile&id=6348&private=0

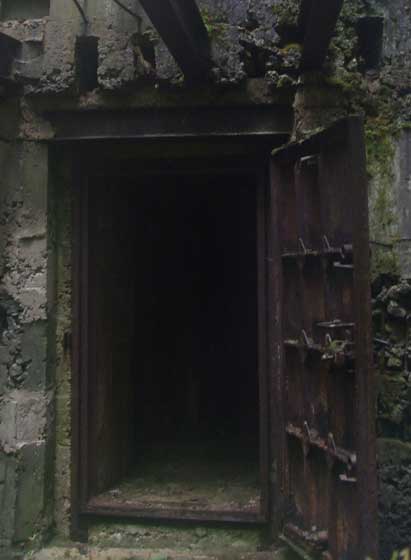

Дверь конца 30-х годов, применялась повсеместно:
index.php?t=getfile&id=6349&private=0

Вложение: DSCF4833.jpg
(Размер: 38.40KB, Загружено 1749 раз)
Вложение: DSCF3659.jpg
(Размер: 16.83KB, Загружено 1723 раза)

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Двери в советских огневых точках [сообщение #14254 является ответом на сообщение #14253]

чт, 14 января 2010 02:31

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

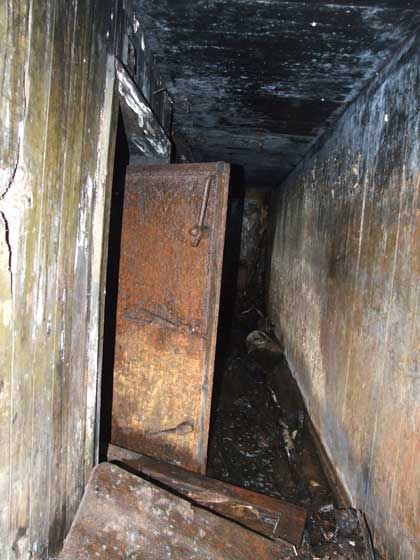

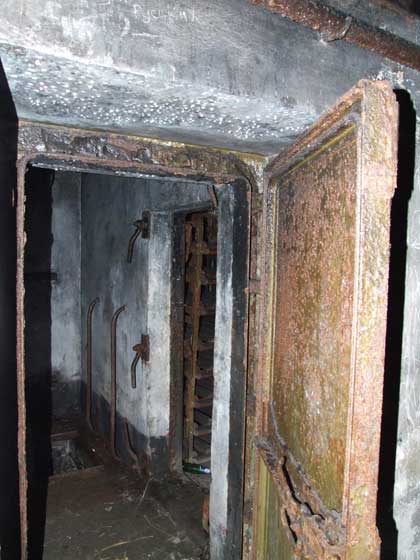

Послевоенные двери (не все):

index.php?t=getfile&id=6350&private=0

Вложение: DSCF2840.jpg
(Размер: 35.26KB, Загружено 1740 раз)
Вложение: DSCF3847.jpg
(Размер: 36.29KB, Загружено 1783 раза)
Вложение: DSCF7453.jpg
(Размер: 30.32KB, Загружено 1779 раз)
Вложение: DSCF7534.jpg
(Размер: 35.65KB, Загружено 1774 раза)
