| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62615 является ответом на сообщение #58254] |
ср, 08 февраля 2023 18:51   |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|
Среди береговых батарей в Цзянъине было две группы батарей крупного калибра. Каждая группа батарей была вооружена двумя 12-дюймовыми (305-мм) орудиями и одним 12,5-дюймовым (317-мм орудием), то есть всего в составе крепости имелось 4х12-дюймовых орудий и 2х12,5-дюймовых орудия.
По японским данным, полученным после захвата крепости Цзянъинь в 1937 г., вес ствола 12-дюймового орудия составлял 39 т, станка 21 т, итого вес системы 50 т. Вес ствола 12,5-дюймового орудия определен в 50 т, станка 35 т, итоговый вес системы 85 т.
Скорее всего это были уже казнозарядные, а не дульнозарядные, орудия английского производства, изготавливаемые штучно по заказу «желающих» стран, которые пытались силой береговой артиллерии компенсировать нехватку сил флота. Собственно, во флот и береговую артиллерию Великобритании такие 12-дюймовые пушки (казнозарядные) стали поступать с 1895 года (год продолжения китайско-японской войны) и поступили уже в более совершенном виде, нежели были поставлены в Китай. Но так как вопрос об артиллерийских системах еще до конца не выяснен, хотелось бы приступить к устройству береговых батарей, вернее одной из них 12-дюймового калибра.
Упомянутые 2 группы береговых батарей располагались на высотах, называемых Дуншань и Сишань (соответственно Восточная и Западная гора).

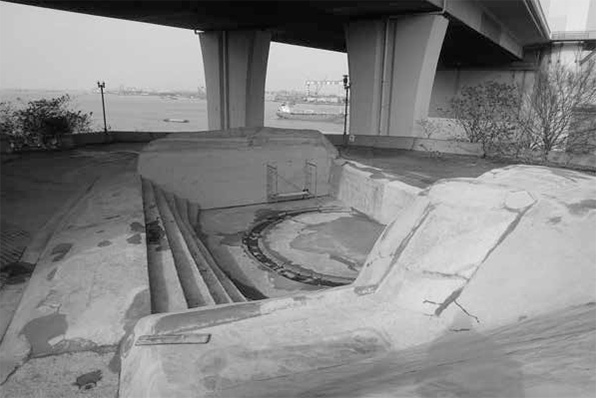

Высота Сишань сейчас служит для опоры автомобильного моста через р. Янцзы. Одна из 12-дюймовых батарей расположена как раз рядом с устоями моста, однако эта территория была недоступна для посещения и как она выглядит можно узнать только из статьи П. Куржавы (Piotr Kurzawa, Польша) и китайского соавтора Yichuan Chen - The Coast Defense Journal, Summer 2021, German Naval 15 cm SK C/28 and 8.8 cm SK C/30 guns in Chinese land Service.
Как видно, один из двориков 12-дюймовой батареи Сишань сохранился во вполне неплохом состоянии.

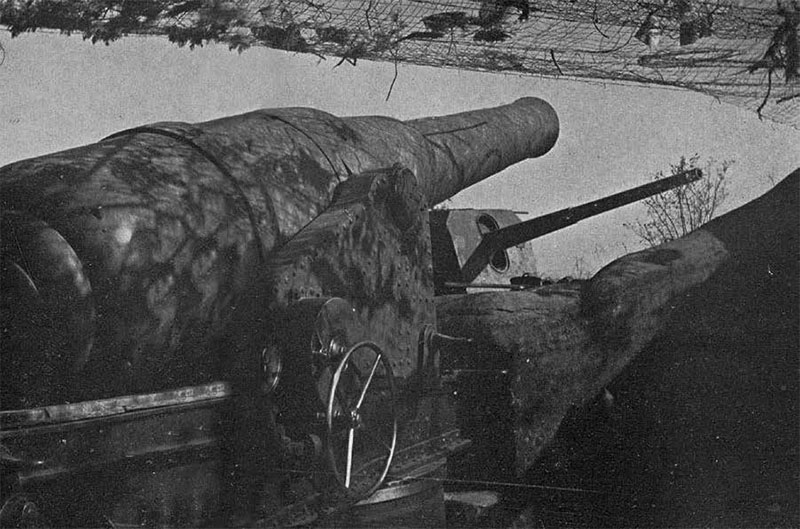

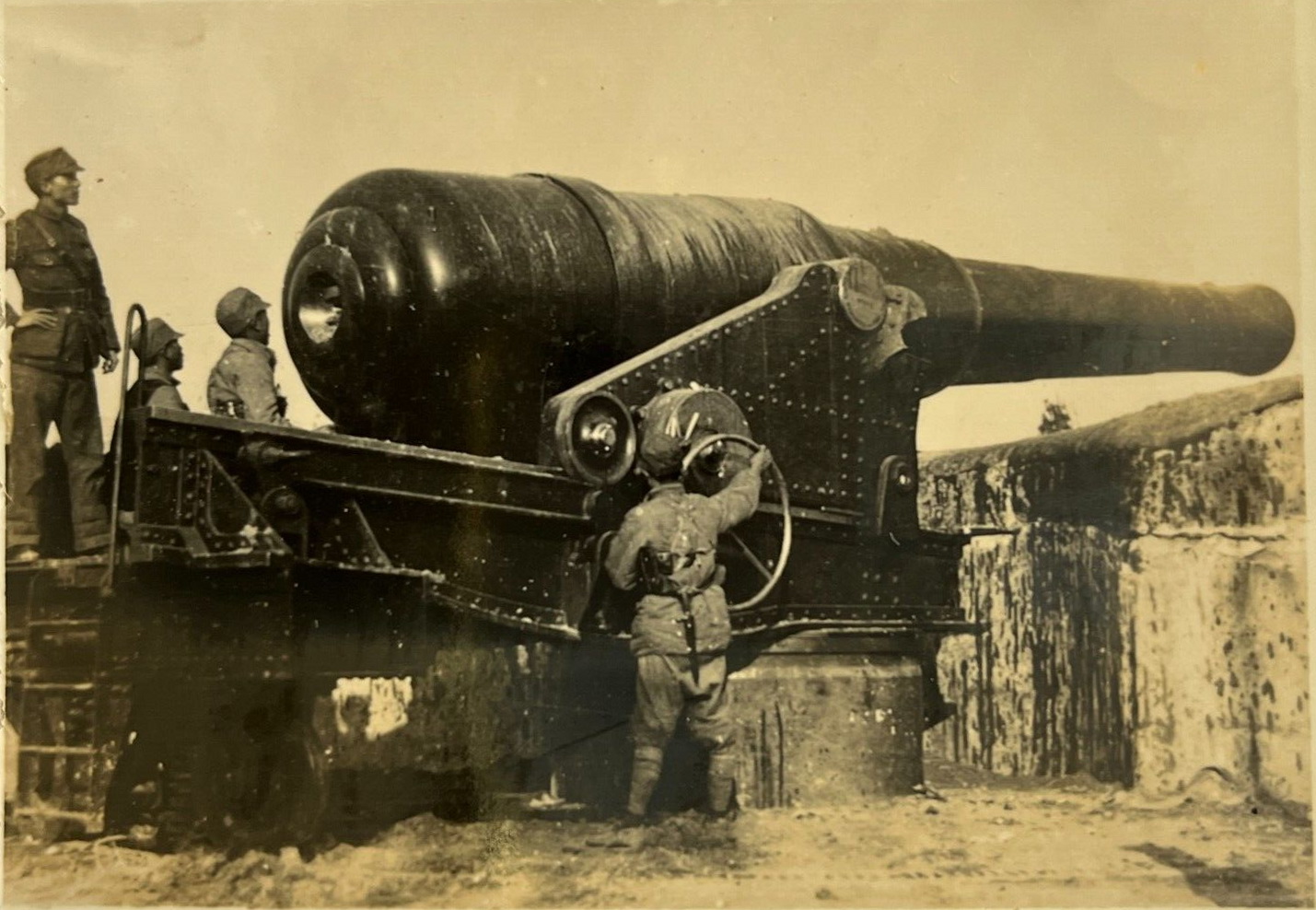

А еще можно увидеть, что за пушка на нем стояла из фотографии 1937 г., когда рядом с устаревшими орудиями устанавливались уже новые 150-мм немецкие береговые орудия SK C/28 длиной в 55 калибров. На момент захвата крепости Цзянъинь японцами в 1937 году к орудиям имелось 769 12-дюймовых снарядов и 111 12,5-дюймовых снарядов.
Вторая из 12-дюймовых батарей - батарея Дуншань расположена примерно в 800 м восточнее.

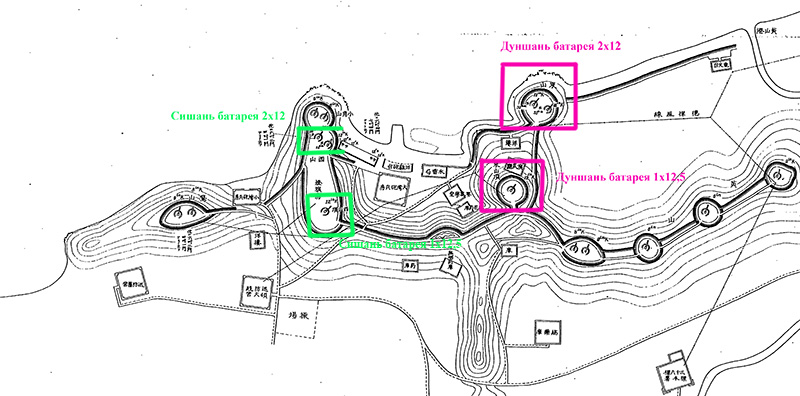

Общее расположение батарей можно определить из разведывательной схемы, размещенной в издании о береговой обороне империи Цин, изданной в Японии в 1895 году. На ней хорошо угадываются как парное расположение 12-дюймовых орудий, так и одинарное расположение 12,5-дюймовых орудий. Правда последние на схеме помечены как 12-дюймовые

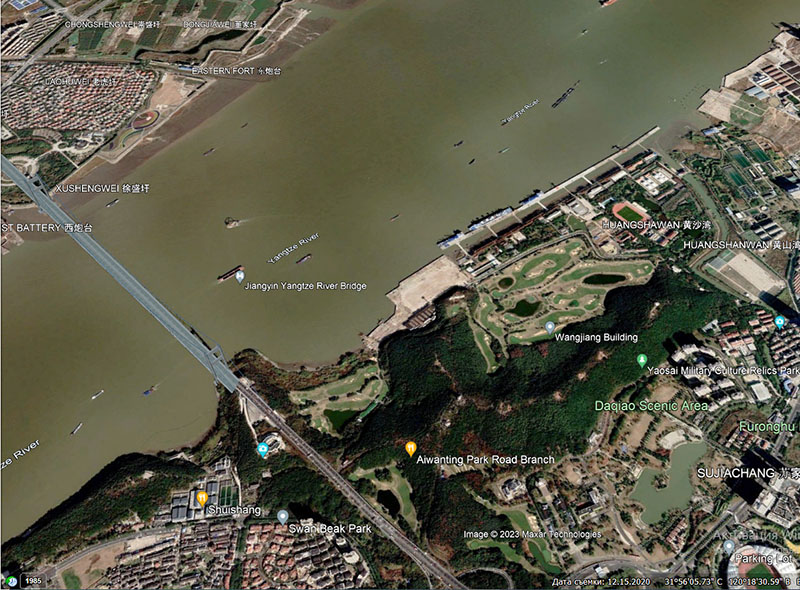

Современное расположение крепости Цзянъинь можно угадать на космоснимках.
Двухорудийная 12-дюймовая батарея представляет собой бетонный массив длиной около 60 м, в котором имеются два орудийных дворика расстояние между осями дворика примерно 30 м, примыкающих к дворикам двух бетонных траверсов с расположенными в них снарядным и зарядным погребами, а также расположенных на флангах двух небольших орудийных двориков-площадок для 47-мм или 57-мм противоминных скорострельных пушек (на разведсхеме указаны как 35 мм).
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62616 является ответом на сообщение #58254] |
ср, 08 февраля 2023 19:09 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|
Среди береговых батарей в Цзянъине было две группы крупнокалиберных батарей. Каждая группа батарей была вооружена двумя 12-дюймовыми (305-мм) орудиями и одним 12,5-дюймовым (320-мм орудием), то есть всего в составе крепости имелось 4х12-дюймовых орудий и 2х12,5-дюймовых орудия.
По японским данным, полученным после захвата крепости Цзянъинь в 1937 г., вес ствола 12-дюймового орудия составлял 39 т, станка 21 т, итого вес системы 50 т. Вес ствола 12,5-дюймового орудия определен в 50 т, станка 35 т, итоговый вес системы 85 т.
Скорее всего это были уже казнозарядные, а не дульнозарядные, орудия английского производства, изготавливаемые штучно по заказу «желающих» стран, которые пытались силой береговой артиллерии компенсировать нехватку сил флота. Собственно, во флот и береговую артиллерию Великобритании такие 12-дюймовые пушки (казнозарядные) стали поступать с 1895 года (год продолжения китайско-японской войны) и поступили уже в более совершенном виде, нежели были поставлены в Китай. Но так как вопрос об артиллерийских системах еще до конца не выяснен, хотелось бы приступить к устройству береговых батарей, вернее одной из них 12-дюймового калибра.
Упомянутые 2 группы береговых батарей располагались на высотах, называемых Сишань и Дуншань (соответственно Западная и Восточная гора). Как они были расположены, можно определить из разведывательной схемы, опубликованной в Японии в 1895 г. в составе труда по береговой обороне империи Цин.

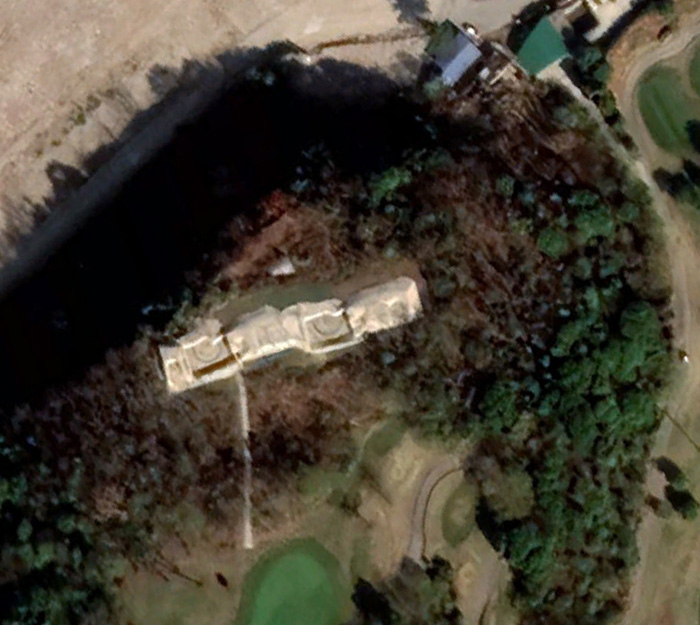

А как эта система обороны крепости Цзянъинь сохранилась в настоящее время, можно понять, посмотрев космоснимок.
Высота Сишань сейчас служит для опоры автомобильного моста через р. Янцзы. Одна из 12-дюймовых батарей расположена как раз рядом с устоями моста, однако эта территория была недоступна для посещения и как она выглядит можно узнать только из статьи П. Куржавы (Piotr Kurzawa, Польша) и его соавтора Yichuan Chen по истории поставок немецких орудий в Китай в конце 1930-х - German Naval 15 cm SK C/28 and 8.8 cm SK C/30 guns in Chinese land Service, опубликованной в журнале «The Coast Defense Journal», summer 2021.
Как видно, один из двориков 12-дюймовой батареи Сишань сохранился во вполне неплохом состоянии.
А еще можно увидеть, что за пушка на нем стояла из фотографии 1937 г., когда рядом с устаревшими орудиями устанавливались уже новые 150-мм немецкие береговые орудия SK C/28 длиной в 55 калибров. На момент захвата крепости Цзянъинь японцами в 1937 году к орудиям имелось 769 12-дюймовых снарядов и 111 12,5-дюймовых снарядов.
Вторая из 12-дюймовых батарей батарея Дуншань расположена примерно в 800 м восточнее. Она представляет собой бетонный массив длиной около 60 м, в котором имеются два орудийных дворика расстояние между осями дворика примерно 30 м, примыкающих к дворикам двух бетонных траверсов с расположенными в нем снарядным и зарядным погребом, а также расположенных на флангах двух небольших орудийных двориков-площадок для 47-мм или 57-мм скорострельных пушек (на разведсхеме обозначены как 35 мм).
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62617 является ответом на сообщение #62616] |
ср, 08 февраля 2023 19:26 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|
Эти две 12-дюймовые батареи (Сишань и Дуншань) явно отличаются по своему конструктивному решению от других китайских батарей, основу которых составлял кольцевой бетонный орудийный дворик и подходящая к дворику галерея, предназначенная для укрытия расчета и доставки снарядов.

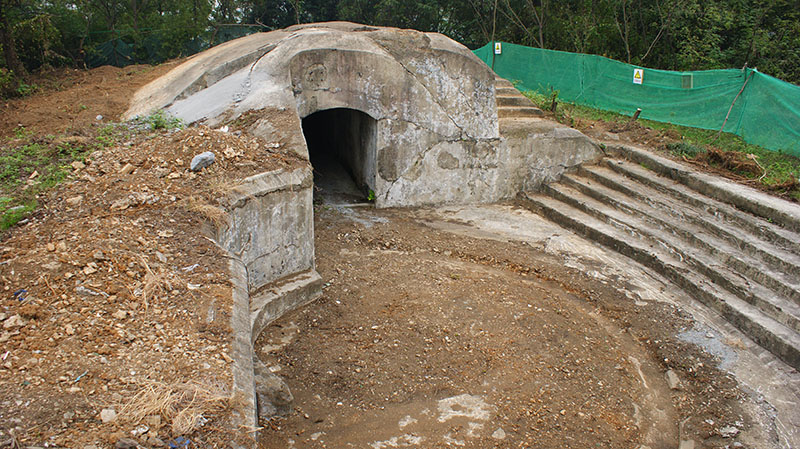

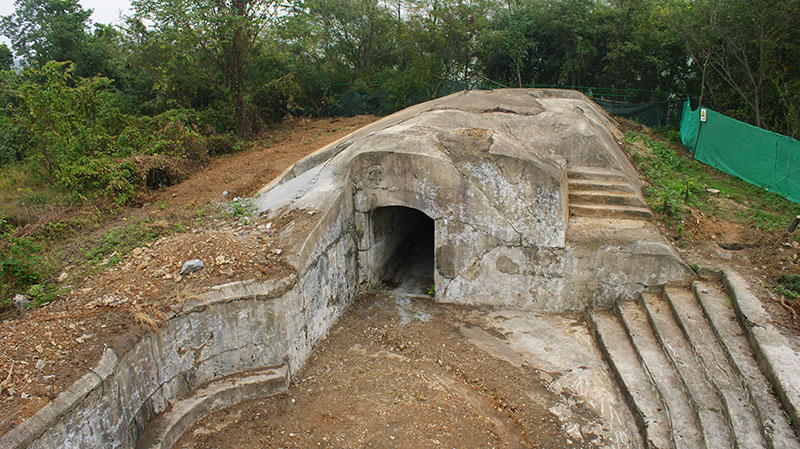

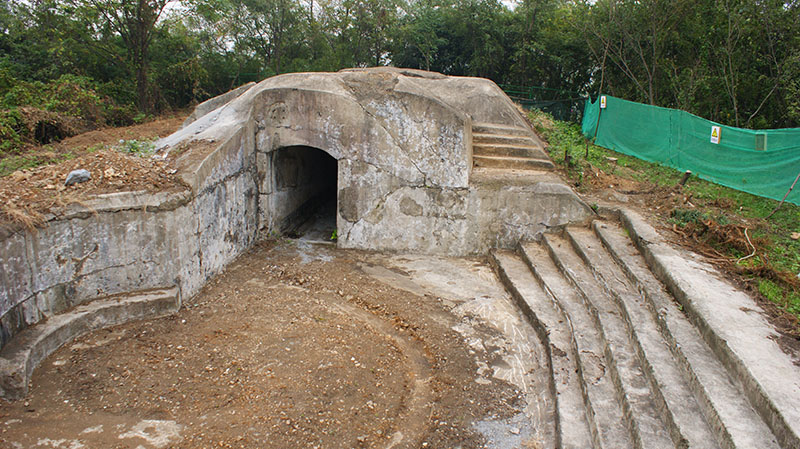

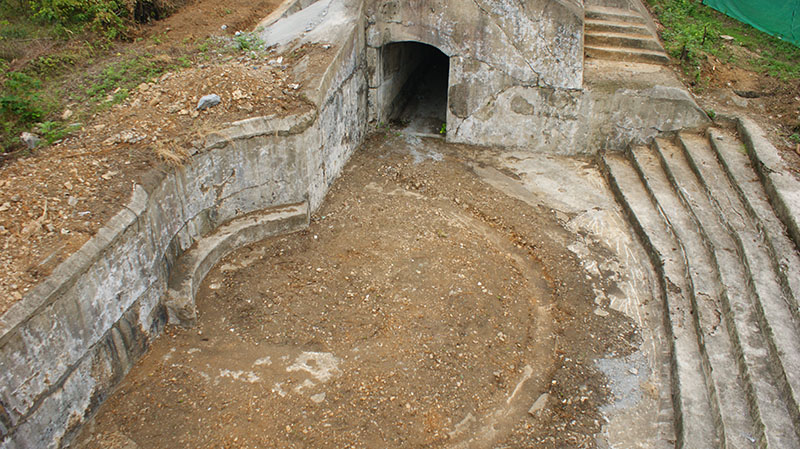

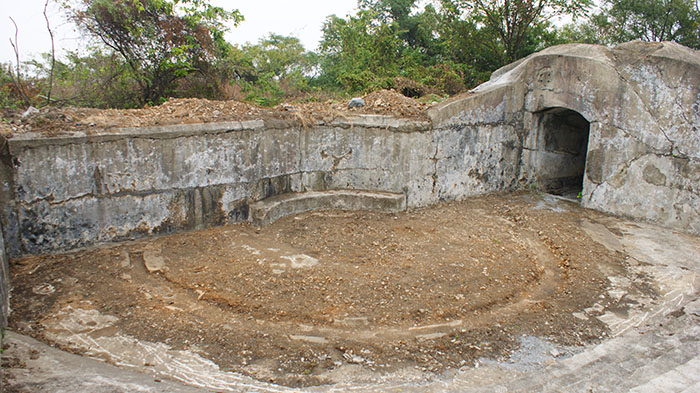

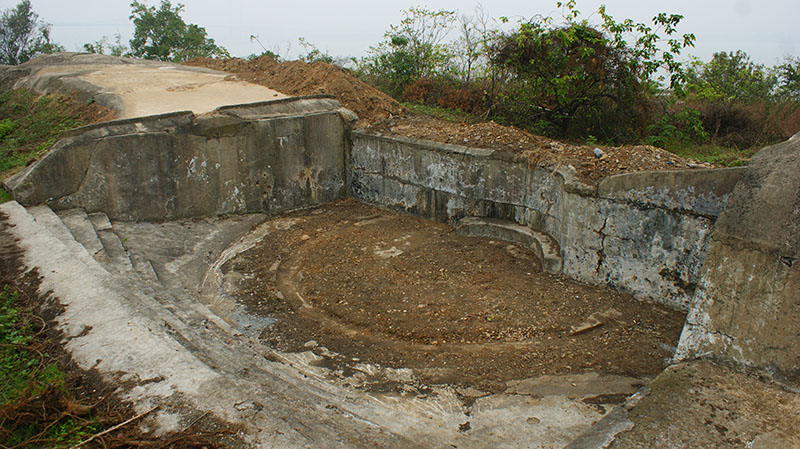

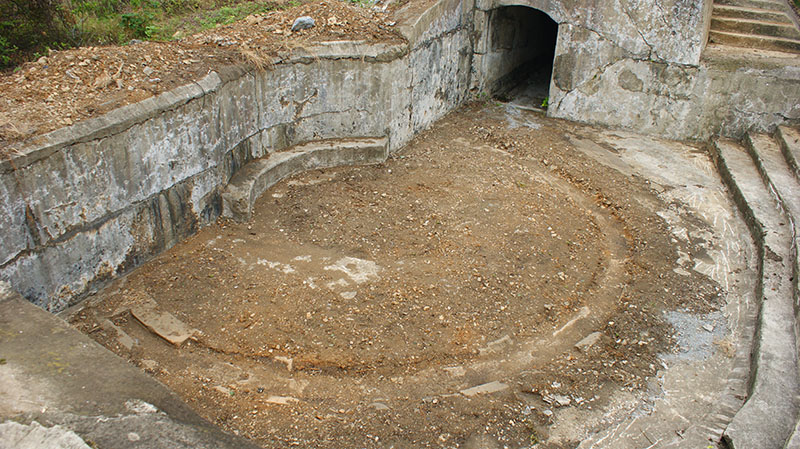

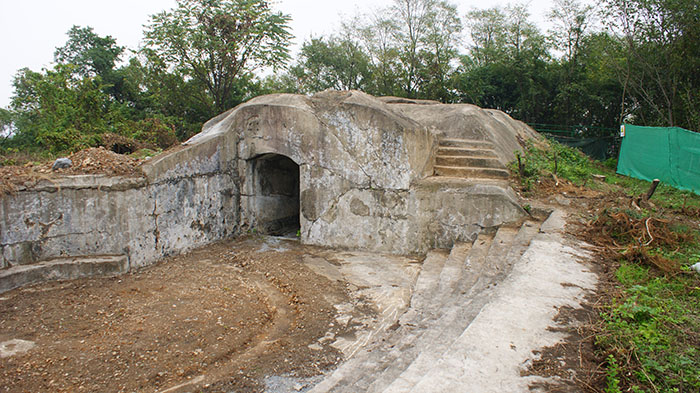

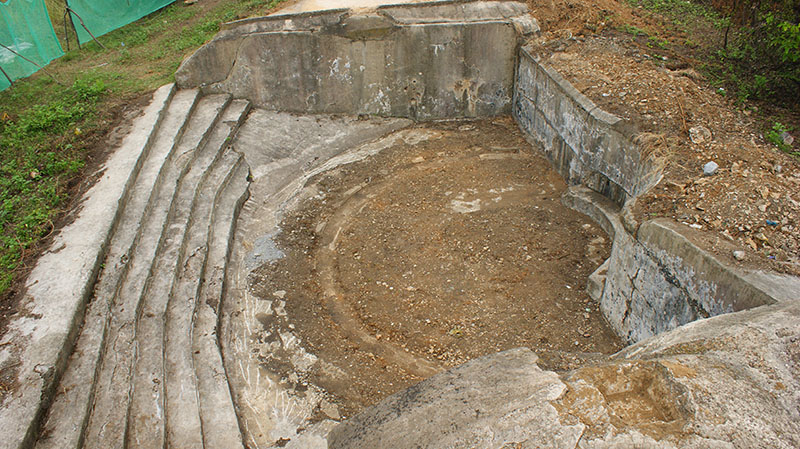

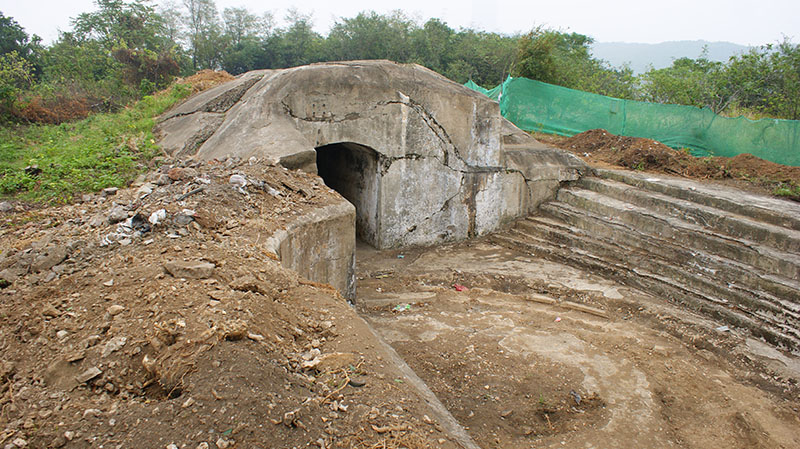

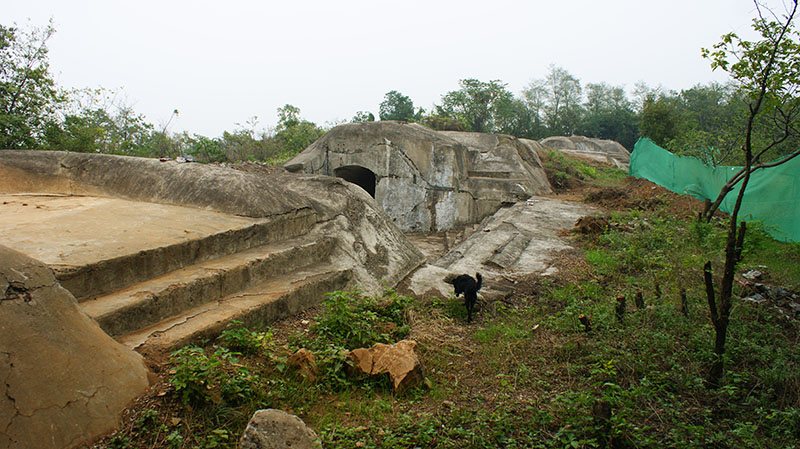

Общий вид с различных ракурсов правого орудийного дворика, правого казематированного траверса, системы ступенчатой лестницы, обеспечивающей доступ к орудию. Это пока единственный встреченный в Китае тип батареи, который похож на российские бетонные батареи конца 1890-х годов 19-го века, которые Стас Воробьев охарактеризовал как «эпоха до сквозников». К примеру, во Владивостоке такими схожими элементами обладает Тигровая батарея и Назимовская батарея.
Также, как видно из несимметричного расположения передней стенки орудийного дворика, орудие батарея явно тяготело к обстрелу вправо, т.е. батарея была рассчитана на как на кинжальный огонь поперек реки, так и на ведение огня вдоль фарватера.
-
Вложение: DSC04288.JPG
(Размер: 143.08KB, Загружено 227 раз)
-
Вложение: DSC04290.JPG
(Размер: 140.49KB, Загружено 253 раза)
-
Вложение: DSC04292.JPG
(Размер: 178.13KB, Загружено 235 раз)
-
Вложение: DSC04293.JPG
(Размер: 171.80KB, Загружено 243 раза)
-
Вложение: DSC04361.JPG
(Размер: 179.40KB, Загружено 226 раз)
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62618 является ответом на сообщение #62617] |
ср, 08 февраля 2023 19:36 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|

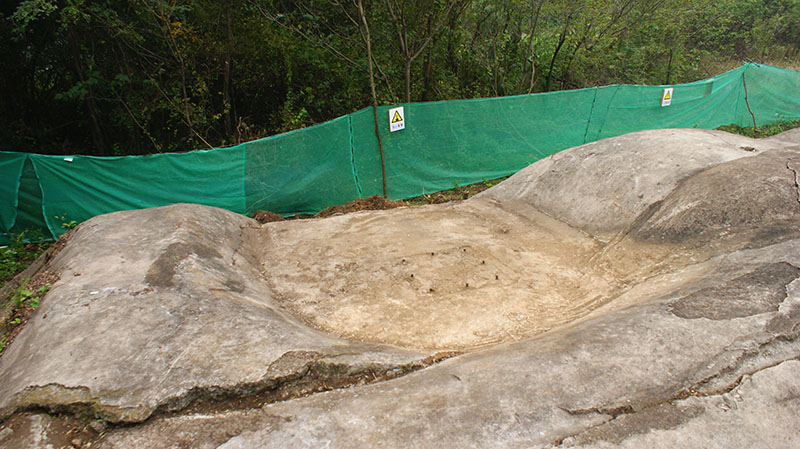

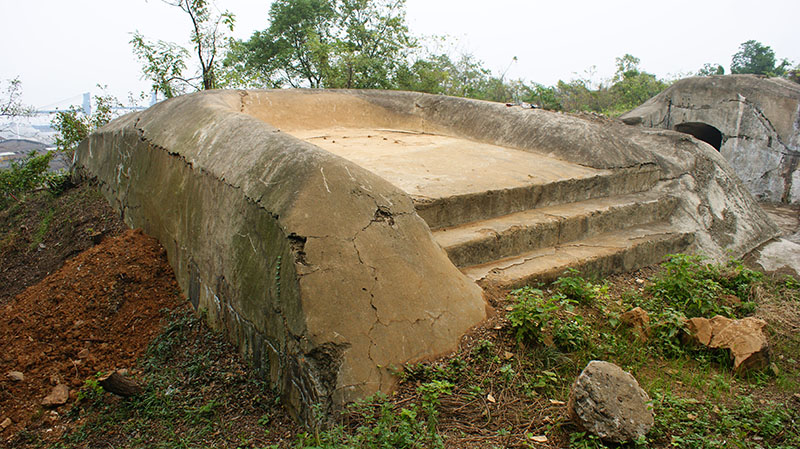

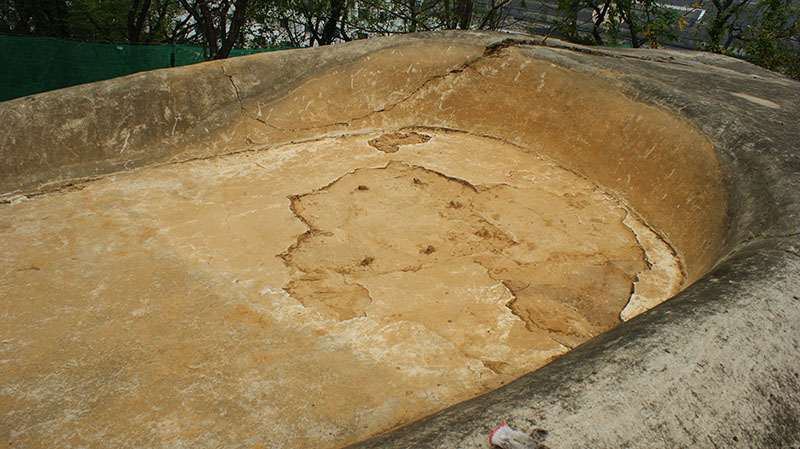

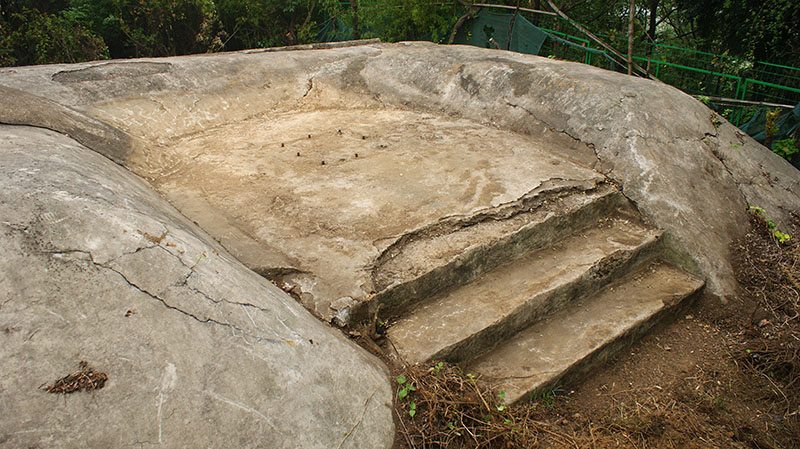

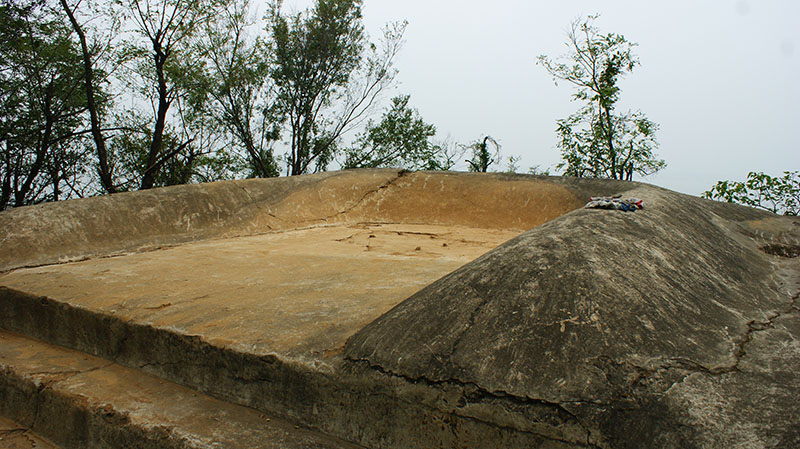

На покрытии правого казематированного траверса также устроена орудийная площадка для 47-мм или 57-мм пушки противоминного калибра, доступ к которой также обеспечивался по лестнице.

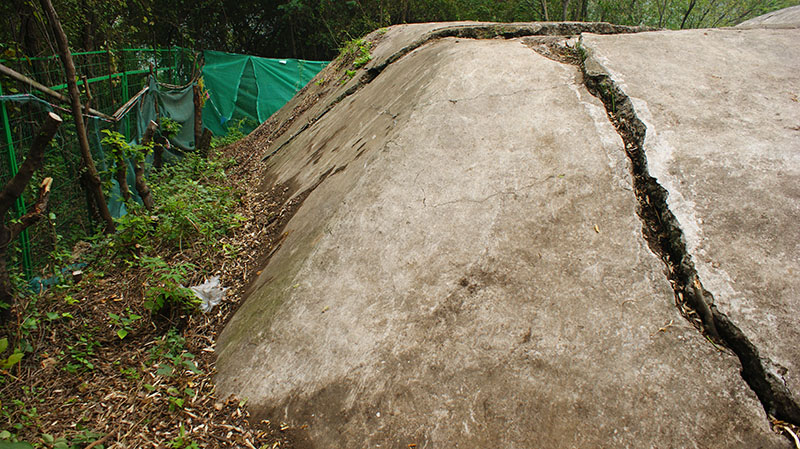

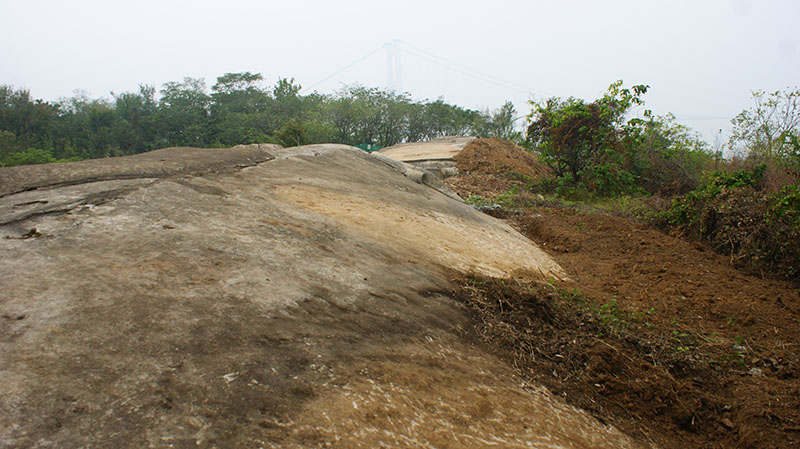

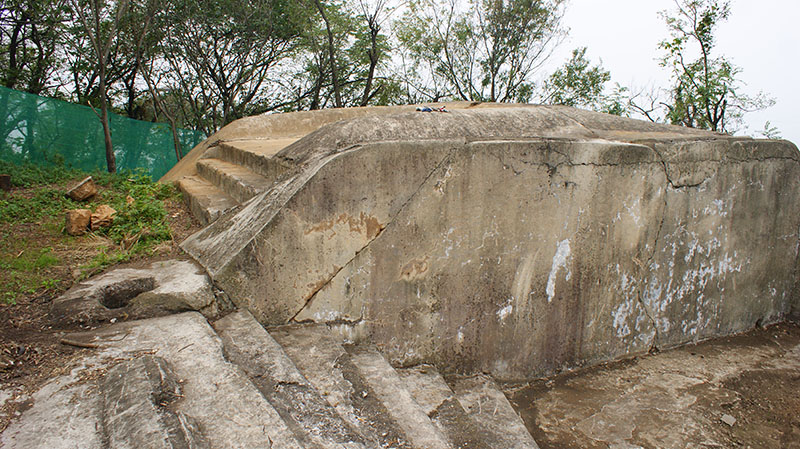

Довольно внушительно выглядит бетонный массив оборонительного траверса
-
Вложение: DSC04362.JPG
(Размер: 141.38KB, Загружено 231 раз)
-
Вложение: DSC04369.JPG
(Размер: 159.85KB, Загружено 232 раза)
-
Вложение: DSC04368.JPG
(Размер: 199.64KB, Загружено 230 раз)
-
Вложение: DSC04363.JPG
(Размер: 124.10KB, Загружено 207 раз)
-
Вложение: DSC04366.JPG
(Размер: 179.36KB, Загружено 248 раз)
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62619 является ответом на сообщение #62618] |
ср, 08 февраля 2023 19:53 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|

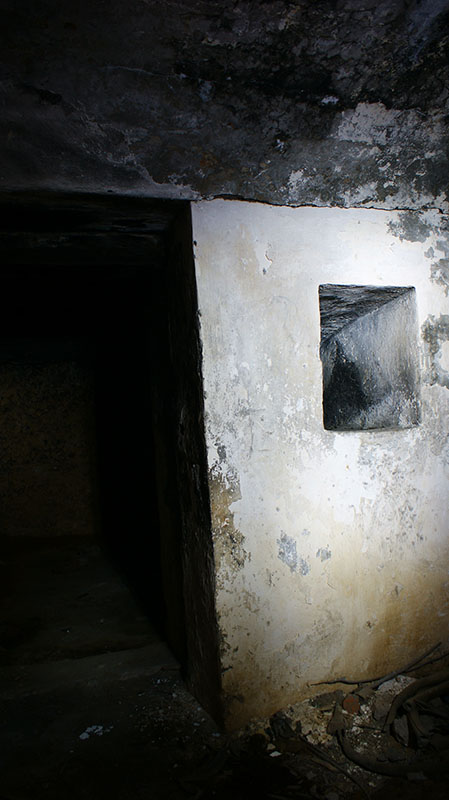

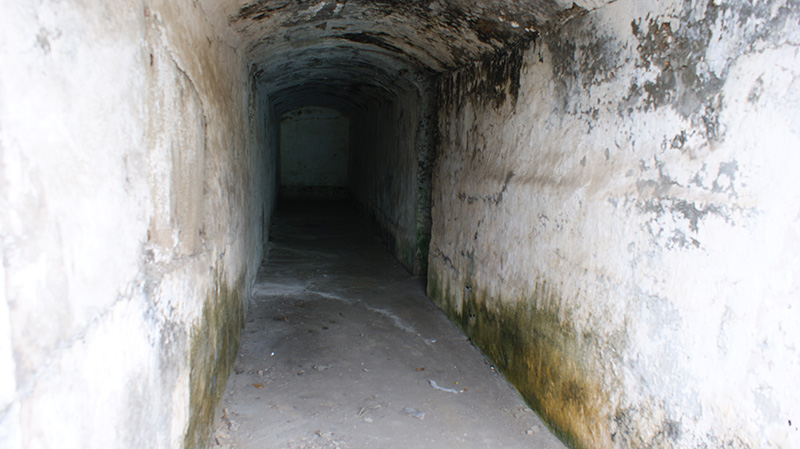

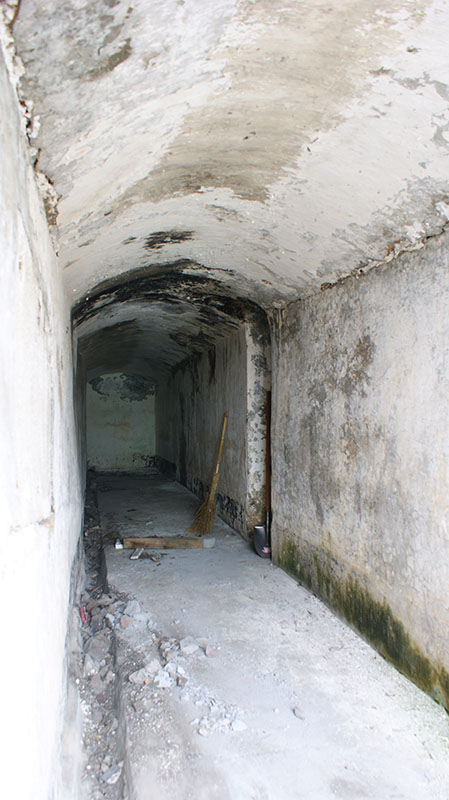

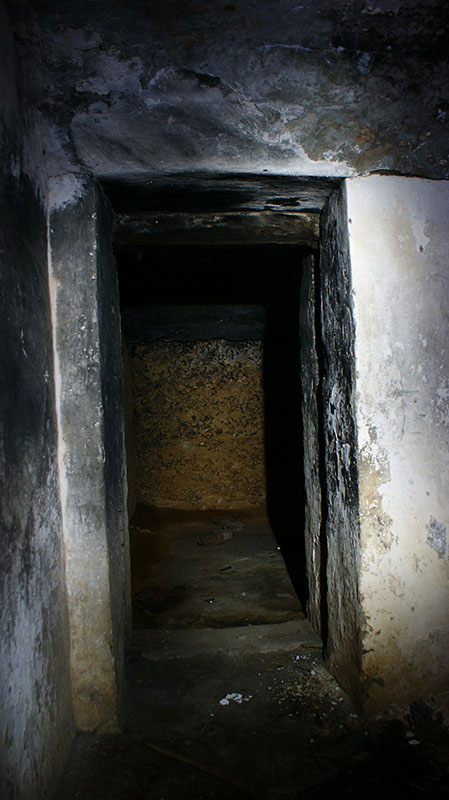

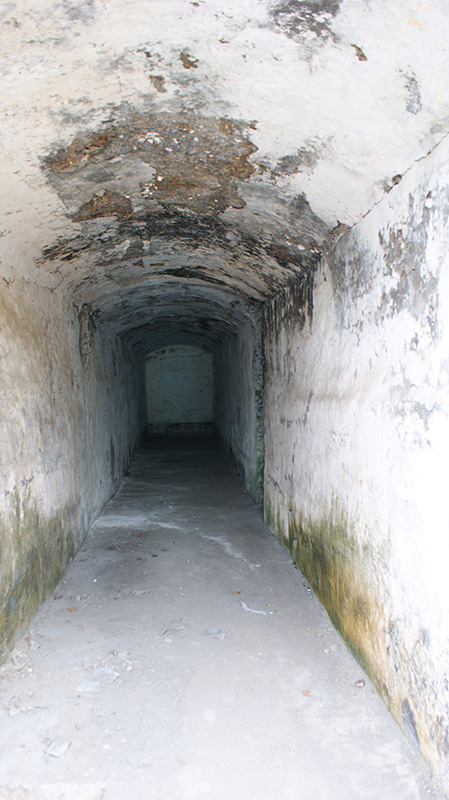

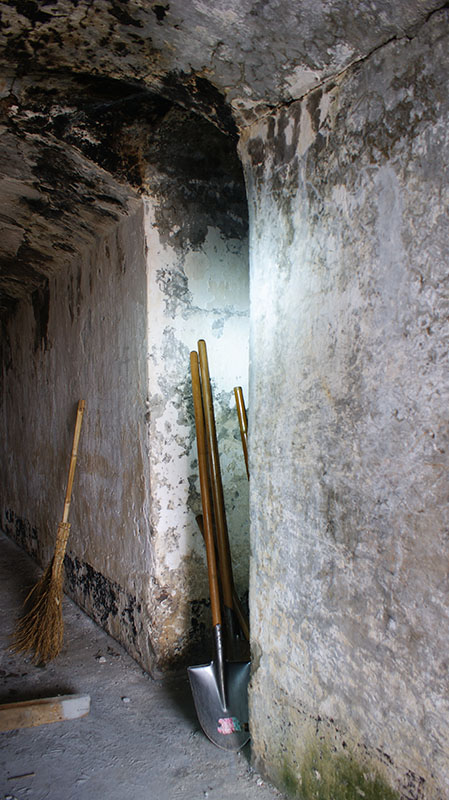

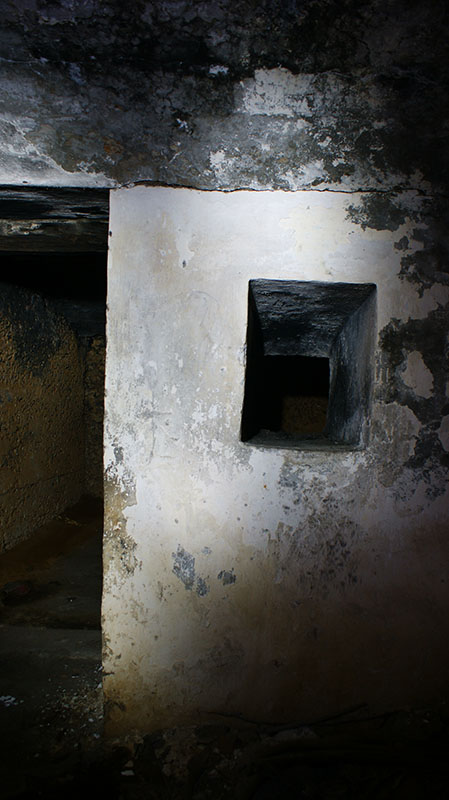

Внутренняя часть казематированного траверса выглядит таким образом - виден коммуникационный коридор, от которого имеется ответвление в снарядный/зарядный погреб (2 внутренних помещения), причем скорее всего дальнее помещение - это зарядный погреб, т.к. имеется световое окно (безопасный свет фонаря издалека)
-
Вложение: DSC04349.JPG
(Размер: 104.35KB, Загружено 255 раз)
-
Вложение: DSC04350.JPG
(Размер: 132.70KB, Загружено 251 раз)
-
Вложение: DSC04351.JPG
(Размер: 98.45KB, Загружено 247 раз)
-
Вложение: DSC04352.JPG
(Размер: 87.18KB, Загружено 229 раз)
-
Вложение: DSC04354.JPG
(Размер: 94.61KB, Загружено 247 раз)
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62621 является ответом на сообщение #62616] |
чт, 09 февраля 2023 05:58 |
miall
Сообщений: 7327
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|
Den_Nik писал(а) ср, 08 февраля 2023 19:09
А еще можно увидеть, что за пушка на нем стояла из фотографии 1937 г., когда рядом с устаревшими орудиями устанавливались уже новые 150-мм немецкие береговые орудия SK C/28 длиной в 55 калибров. На момент захвата крепости Цзянъинь японцами в 1937 году к орудиям имелось 769 12-дюймовых снарядов и 111 12,5-дюймовых снарядов.
Вот более полное этой (или подобной) пушки. Дерево за бруствером, кстати, растет на том же самом месте, что и на предыдущем фото
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62622 является ответом на сообщение #62621] |
чт, 09 февраля 2023 13:00 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|
Да, Вы правы, пушка такого же типа, значит это все-таки дульнозарядное орудие. Да и батарея конструктивно такая же.
Однако фото с китайскими солдатами все-таки относится и к другому месту (хотя и недалеко) и другому времени. Это одна из двух Усунских батарей, расположенных на р. Янцзы недалеко от устья р. Хуанпу, ведущей собственно в Шанхай - батарея Усун (4х305-мм, 2х200-мм (предположительно 8-дюймовые), 5х150-мм, 5х120-мм, 4х57-мм) и батарея Шицзылинь (2х305-мм, 4х240-мм, 2х150-мм, 2х120-мм, 4х57-мм). В совокупности с батареями крепости Цзянъинь китайцы сосредоточили в нижнем течении р. Янцзы 2х317-мм и 10х305-мм орудий, не считая орудий меньшего калибра, что в 1895 г. было довольно-таки значительной силой против любого флота, вынужденного прорываться по р. Янцзы в сторону Нанкина.
Обе Усунские батареи активно участвовали в т.н. Усунском инциденте 1932 г. первом крупномасштабном военном столкновении Японии и Китая в районе Шанхая. Матчасть артиллерийские орудия была быстро выведена из строя японской авиацией, а вот бетонные казематы батареи Усун составили костяк для довольно успешной обороны батарей китайскими пехотными подразделениями, что значительно повлияло на весь ход боевых действий в 1932 г.
Если в Цзянъине все-таки были дульнозарядные орудия, то, скорее всего в Википедии можно найти ссылки по их тактико-техническим характеристикам.
https://en.wikipedia.org/wiki/RML_12.5-inch_38-ton_gun
https://en.wikipedia.org/wiki/RML_12-inch_35-ton_gun
Относительно батарей Усун и Шицзылинь имеются условные схемы, показывающие расположение их элементов
http://www.virtualshanghai.net/Maps/Source?ID=612
http://www.virtualshanghai.net/Maps/Source?ID=613
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62623 является ответом на сообщение #62622] |
чт, 09 февраля 2023 13:13 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|
Продолжу описание левой части 12-дюймовой батареи Дуншань. Как уже говорил, слева от орудийного дворика находится массив бетонного траверса (не казематированного), задачей которого помимо прикрытия орудия было размещение очередного орудия противоминного калибра 47-мм или 57-мм.

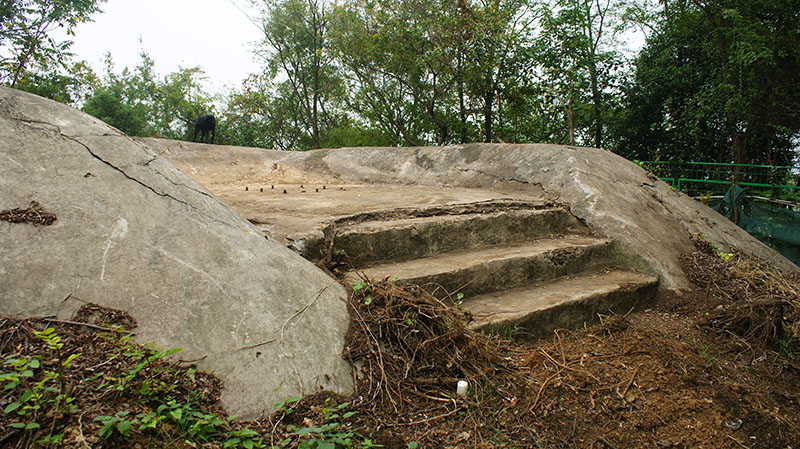

Орудийная площадка 47-мм или 57-мм орудия аналогична расположенной на покрытии правого казематированного траверса.
С этого же угла можно показать и общий вид на тыл батареи
-
Вложение: DSC04314.JPG
(Размер: 187.19KB, Загружено 196 раз)
-
Вложение: DSC04315.JPG
(Размер: 164.10KB, Загружено 201 раз)
-
Вложение: DSC04317.JPG
(Размер: 133.19KB, Загружено 203 раза)
-
Вложение: DSC04320.JPG
(Размер: 171.65KB, Загружено 196 раз)
-
Вложение: DSC04324.JPG
(Размер: 153.70KB, Загружено 204 раза)
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
| Re: Фортификация в Китае на реке Янцзы: Нанкин, Чжэньцзян, Цзянъинь [сообщение #62624 является ответом на сообщение #62623] |
чт, 09 февраля 2023 13:26 |
Den_Nik
Сообщений: 838
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
|
|
|
|

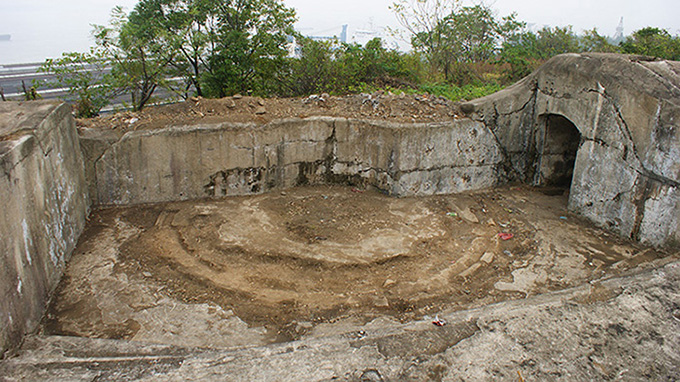

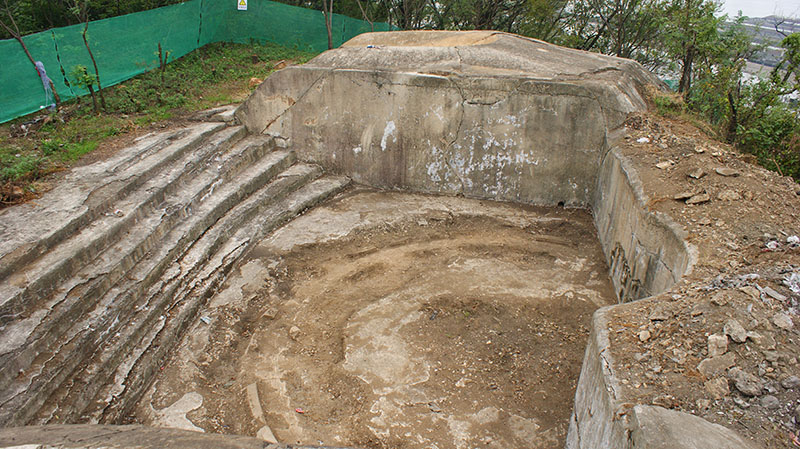

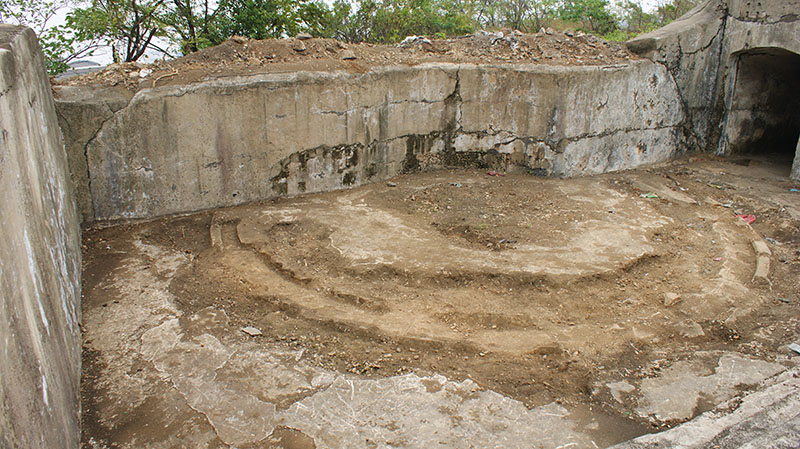

Возвращаясь собственно к левому дворику, можно увидеть, что он практически идентичен правому, но нет выпирающего полукругом бетонного выступа около бруствера
Набор помещений внутри левого казематированного траверса такой же, как в в правом
-
Вложение: DSC04326.JPG
(Размер: 170.78KB, Загружено 204 раза)
-
Вложение: DSC04328.JPG
(Размер: 176.78KB, Загружено 200 раз)
-
Вложение: DSC04383.JPG
(Размер: 195.54KB, Загружено 231 раз)
-
Вложение: DSC04385.JPG
(Размер: 142.75KB, Загружено 214 раз)
-
Вложение: DSC04386.JPG
(Размер: 166.89KB, Загружено 212 раз)
один дот держит взвод, двум дотам не страшна и рота
|
|
|
|
