Просмотр темы

Re: Опознайте железки

вт, 26 апреля 2011 21:48

GKS

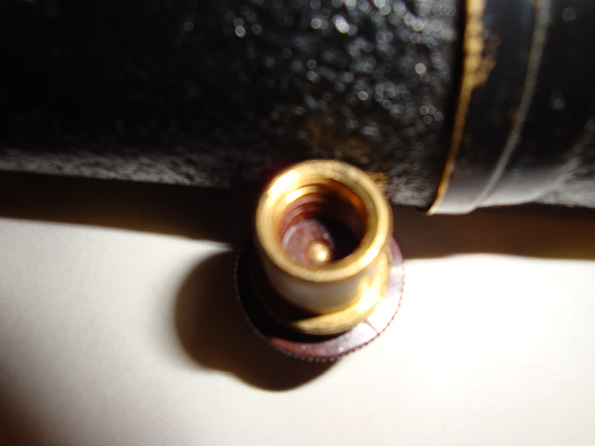

Так выглядит крышка

index.php?t=getfile&id=10732&private=0

(обратить внимание на резьбу внутри)

Вложение: крышка.jpg
(Размер: 74.42KB, Загружено 1991 раз)

Re: Опознайте железки

вт, 26 апреля 2011 21:50

GKS

Приблизительный чертёж этого узла

index.php?t=getfile&id=10733&private=0

Вложение: капсула.jpg
(Размер: 54.40KB, Загружено 2002 раза)

Re: Опознайте железки

вт, 26 апреля 2011 21:54

GKS

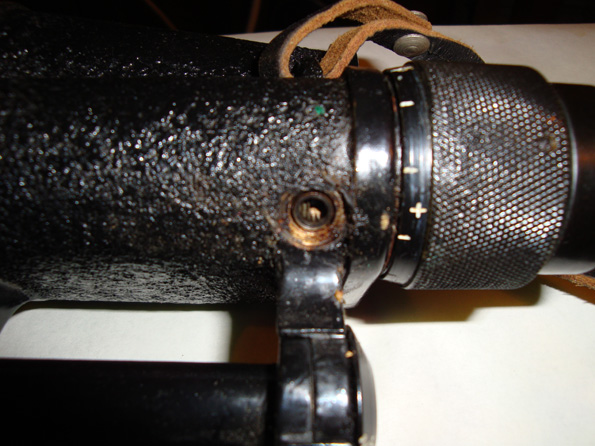

Это - отверстие в монокуляре, куда вставляется переходник от этого узла

index.php?t=getfile&id=10734&private=0

Вложение: отверстие.jpg
(Размер: 138.52KB, Загружено 1968 раз)

Re: Опознайте железки

вт, 26 апреля 2011 22:04

GKS

И сам "переходник" - в разборке

index.php?t=getfile&id=10735&private=0

Справа - стеклянный цилиндр, слева - что-то вроде оправки или прокладки (мат. латунь или бронза) между монокуляром и самим узлом.
Если бы ни дата выпуска, то возникли бы мысли про светодиоды и т.п. Но вот с учётом габаритов крышки и наличием резьбы внутри - возникают естественные сомнения по поводу типа элемента питания. Возможно, в этом узле не хватает ещё какой-то детали.

Какие будут мнения?
__________________________
С уважением,

Вложение: переходник в разборке.jpg
(Размер: 60.73KB, Загружено 1963 раза)

Re: Опознайте железки

ср, 27 апреля 2011 01:01

Dmb-2007

БИНОКЛЬ МОРСКОЙ С ПОДСВЕТКОЙ
http://www.ww2.ru/store/element.php?SECTION_ID=2889&ELEM ENT_ID=25317
Он?

Re: Опознайте железки

ср, 27 апреля 2011 13:10

GKS

Dmb-2007 писал(а) ср, 27 апреля 2011 01:01

БИНОКЛЬ МОРСКОЙ С ПОДСВЕТКОЙ
http://www.ww2.ru/store/element.php?SECTION_ID=2889&ELEM ENT_ID=25317
Он?

На 99 % ! (отличие - у меня чехол брезентом обшит и резины нет Razz

)
Спасибо за наводку! В сети вчера нашёл упоминание о продаже похожего по описанию, но 1950-го года. А вот фотография - отсутствовала: видимо, уже кто-то купил и текст объявления убрали.

Тем не менее, вопрос становится интереснее: как этот блок подсветки работал, с учётом перечисленных мною выше сомнений?
Начинаешь чувствовать себя дикарём на необитаемом острове, который выловил пустую пивную банку и пытается определить её предназначение. Laughing

____________________________
С уважением,

Re: Опознайте железки

ср, 27 апреля 2011 17:33

Dmb-2007

Мне кажется как-то так.
В "крышку" с резьбой вкручивалась лампочка.
Крышка вкручивалась в корпус.
Штырёк на наружной торцевой части "крышки" и маленькие штырьки по бокам оной - контакты разъема. Питание - внешнее, по кабелю с разъемом на конце. Разъём по типу "надел - нажал - повернул".
Примерно как здесь - http://automend.ru/vaz-2110/jpg/prikur-03_tif.jpg , только одевался на "крышку", а не лампочка вставлялась в него.
Лампочка через стеклянное окошко освещала сетку.

А металлическая крышка с другой стороны могла поворачиваться и регулировать поток света -> яркость подсветки сетки.

Re: Опознайте железки

чт, 28 апреля 2011 01:00

GKS

Dmb-2007 ср, 27 апреля 2011 17:33

По - моему: уже 99,8% ! Совпадает!

index.php?t=getfile&id=10772&private=0

Обычная лампочка (старая на 2,5 - 3,5 В) входит по резьбе в крышку и по габаритам внутрь узла однозначно! И становится понятен смысл вставки (см. фото раньше): там есть прорезь в секторе градусов на 30 - 40. Поворот этой вставки действительно регулируется со стороны объектива (спереди). Т.е. - поворот вставки вручную вправо-влево увеличивает или уменьшает сектор прорези и, следовательно, уровень отражённого светового потока от лампочки в сторону монокуляра с сеткой.

Остаётся разобраться, как и к чему подключались наружные контакты питания. Таскать с собой батарейку, прикрученную к биноклю изолентой? Ну, как вариант. По крайней мере в Афгане жизнь научила с помощью изоленты увеличивать ёмкость "магазина" (прошу знатоков стрелкового оружия не напоминать, что немцы к своим "МР" делали такое в стационарном исполнении: сам могу фотки опубликовать).

По-моему, как говорится, "истина где-то рядом".
Ещё раз спасибо !
_______________________
С уважением,

Вложение: л1.jpg
(Размер: 100.09KB, Загружено 1863 раза)

Re: Опознайте железки

чт, 28 апреля 2011 01:23

karjala

Да кстати такой патрон под лампочку - это стандартный послевоенный патрончик армейский, применяющийся в шкалах наводки и т.п.

На КаУРе такие например установлены на шкалах наводки пулеметных станков.

А вот к чему это все подключалось - вопрос, даже не задумывался...

Re: Опознайте железки

чт, 28 апреля 2011 01:26

Dmb-2007

Надо же, какую лампочку нашел! Smile

А бинокль ведь МОРСКОЙ, зачем батарейка? От бортсети... А может и контейнер с батарейкой был на поясе... Вариантов много.
