Re: 76-мм установка Л-17 [сообщение #47204 является ответом на сообщение #44738]

сб, 07 декабря 2013 06:16

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

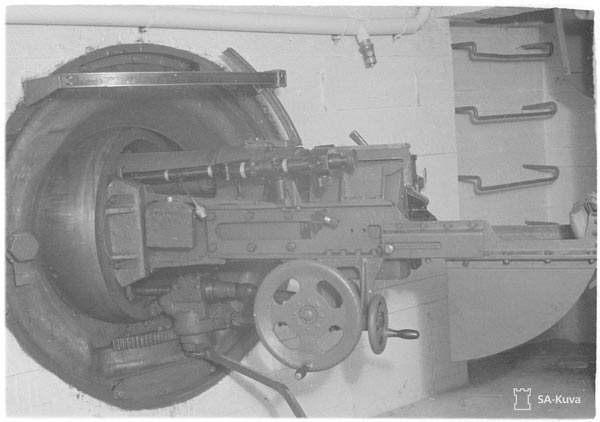

Внутри бункера,высеенного в скале... Исток Свири, июнь 1943 года. Фото №133624

index.php?t=getfile&id=22360&private=0

Kallioon louhittu tykkibunkkeri sisältä. Tykki mallia 76k27k. Taustalla näkyvät rautaportaat johtavat tykkiaseman yhdeydessä olevaan kk-panssarikupuun. Kuvan yläosassa näkyy teräsputki ja siinä kytkentähaarauma johon toiminnan aikana liitetään naamari ja siten saadaan puhdistettua ilmaa tykkiryhmälle. Heinäkuu 1943.
Syvärinniska

Вложение: 133624.jpg
(Размер: 31.36KB, Загружено 2070 раз)

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: сб, 07 декабря 2013 11:49]

Известить модератора

Re: 76-мм установка Л-17 [сообщение #47207 является ответом на сообщение #47204]

сб, 07 декабря 2013 09:37

avam
Сообщений: 161
Зарегистрирован: января 2009

"Высеченного в скале", "устье Свири"

Вероятно правильно "в истоке"

Известить модератора

Re: 76-мм установка Л-17 [сообщение #47209 является ответом на сообщение #47207]

сб, 07 декабря 2013 11:48

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

avam писал(а) сб, 07 декабря 2013 09:37

Вероятно правильно "в истоке"

Спасибо! Исправил.

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: 76-мм установка Л-17 [сообщение #50711 является ответом на сообщение #47209]

ср, 22 октября 2014 21:54

miall
Сообщений: 7251
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

Финский экземпляр Л-10 совершил путешествие по экспозиции во дворе Артиллерийского музея в Хамеенлинне и перебрался на новое место:

index.php?t=getfile&id=24602&private=0

Судя по табличке, финны захватили 13 таких установок, из которых 10 потом были отбиты нами обратно:

index.php?t=getfile&id=24603&private=0

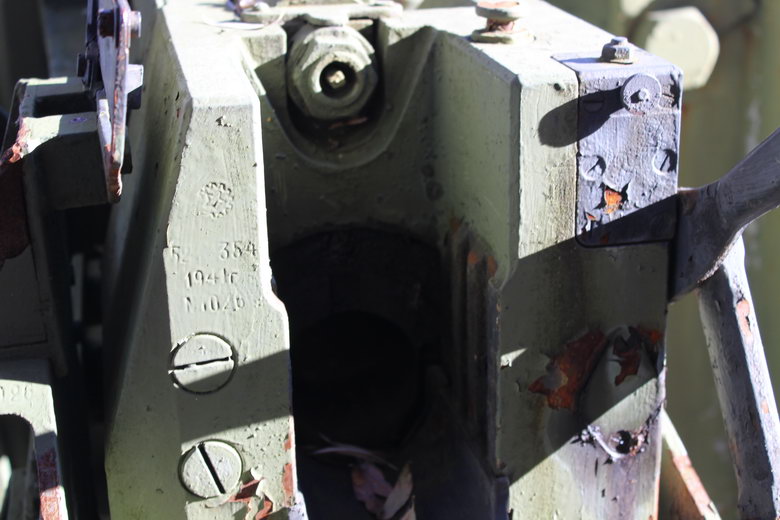

Хорошо виден номер:

index.php?t=getfile&id=24604&private=0

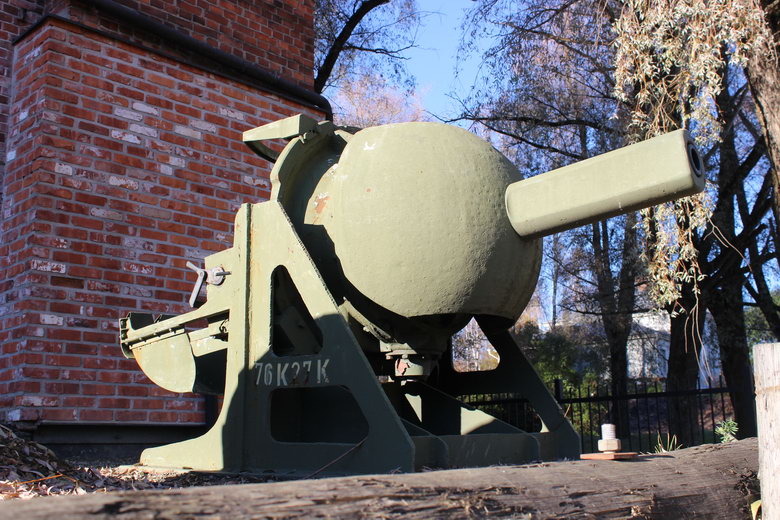

Появилась возможность снять установку в немного непривычном ракурсе:

index.php?t=getfile&id=24605&private=0

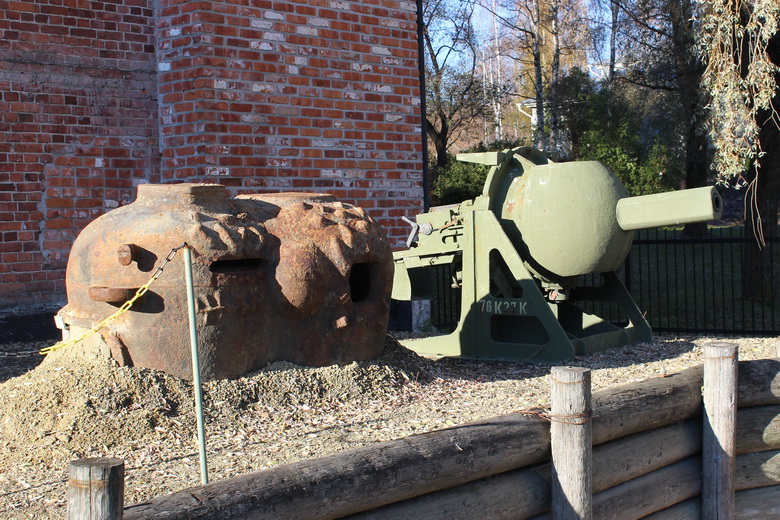

Особенно интересно она смотрится в сочетании с финским бронеколпаком:

index.php?t=getfile&id=24606&private=0

Вложение: IMG_2715.JPG
(Размер: 187.05KB, Загружено 1572 раза)
Вложение: IMG_2721.jpg
(Размер: 165.52KB, Загружено 1713 раз)
Вложение: IMG_2722.JPG
(Размер: 92.89KB, Загружено 1726 раз)
Вложение: IMG_2727.JPG
(Размер: 160.04KB, Загружено 1733 раза)
Вложение: IMG_2725.jpg
(Размер: 264.12KB, Загружено 1768 раз)

Известить модератора

Re: 76-мм установка Л-17 [сообщение #51039 является ответом на сообщение #50711]

вс, 30 ноября 2014 07:49

Andrey152
Сообщений: 496
Зарегистрирован: апреля 2011
Географическое положение: Москва

Добавлю

http://i052.radikal.ru/1411/1f/b39e8ff528a9.jpg

http://s018.radikal.ru/i519/1411/02/7951491db6b4.jpg

http://s017.radikal.ru/i427/1411/5b/b5ac2496569d.jpg

http://s50.radikal.ru/i129/1411/ce/338c81e8518b.jpg

http://s017.radikal.ru/i407/1411/de/46b65ca3aa55.jpg

С уважением,
Андрей Тамеев

Известить модератора

Re: 76-мм установка Л-17 [сообщение #53197 является ответом на сообщение #51039]

вс, 01 ноября 2015 21:38

miall
Сообщений: 7251
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

Стянул с e-bay - Л-17 в ДЗОТе где-то под Ленинградом, датировано 14 сентября 1941 года:

index.php?t=getfile&id=26615&private=0

Вложение: ДЗОТ с Л-17 - 1.jpg
(Размер: 228.93KB, Загружено 1404 раза)
Вложение: ДЗОТ с Л-17 - 2.jpg
(Размер: 123.26KB, Загружено 1242 раза)

Известить модератора

Re: 76-мм установка Л-17 [сообщение #54104 является ответом на сообщение #53197]

ср, 18 мая 2016 07:29

miall
Сообщений: 7251
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

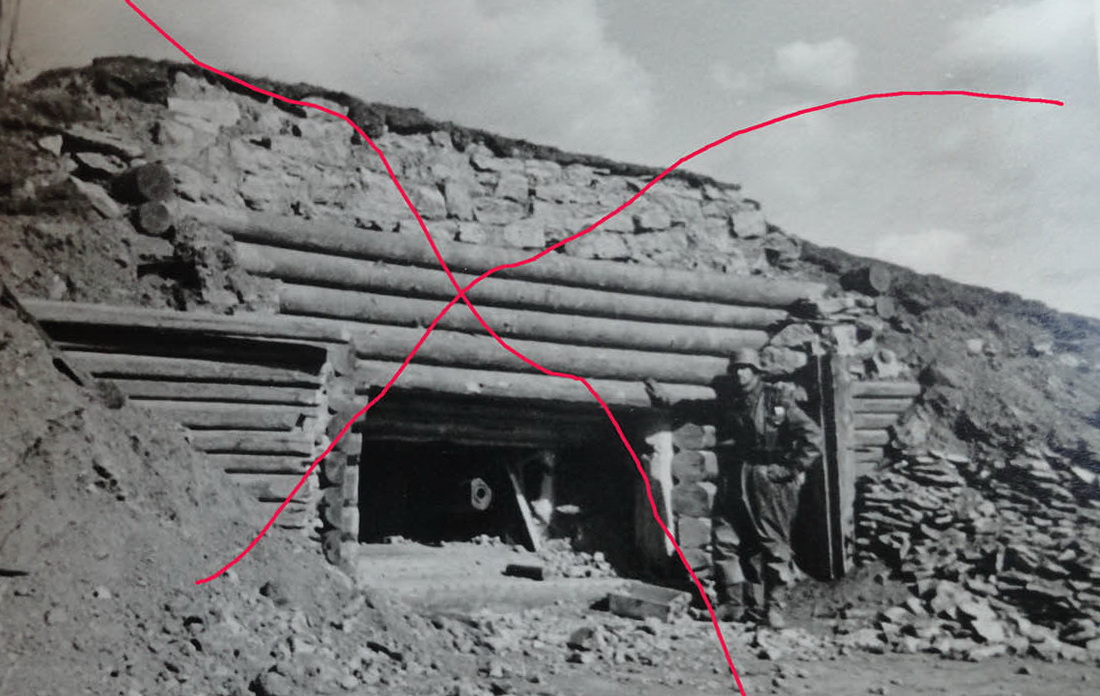

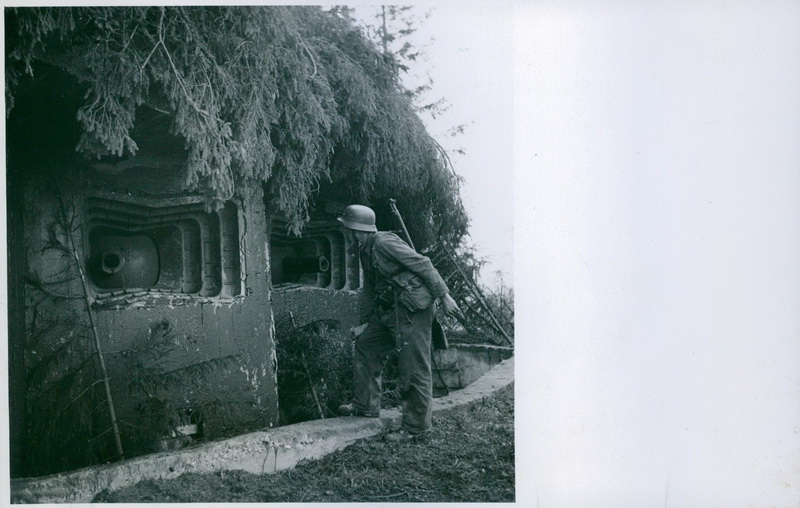

На е-bay попалось фото ДОТ-а с двумя установками Л-17, захваченного финнами в районе Энсо (ныне Светогорск). На Sa-Kuva этот снимок есть, но в худшем контрасте...

index.php?t=getfile&id=27794&private=0

У этого снимка интересны еще и подписи на обороте:

index.php?t=getfile&id=27795&private=0

Вложение: Энсо ДОТ с Л-17 - 1.jpg
(Размер: 135.31KB, Загружено 1464 раза)
Вложение: Энсо ДОТ с Л-17 - 2.jpg
(Размер: 107.10KB, Загружено 1303 раза)

Известить модератора

Re: 76-мм установка Л-17 [сообщение #56691 является ответом на сообщение #54104]

сб, 07 октября 2017 07:52

miall
Сообщений: 7251
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

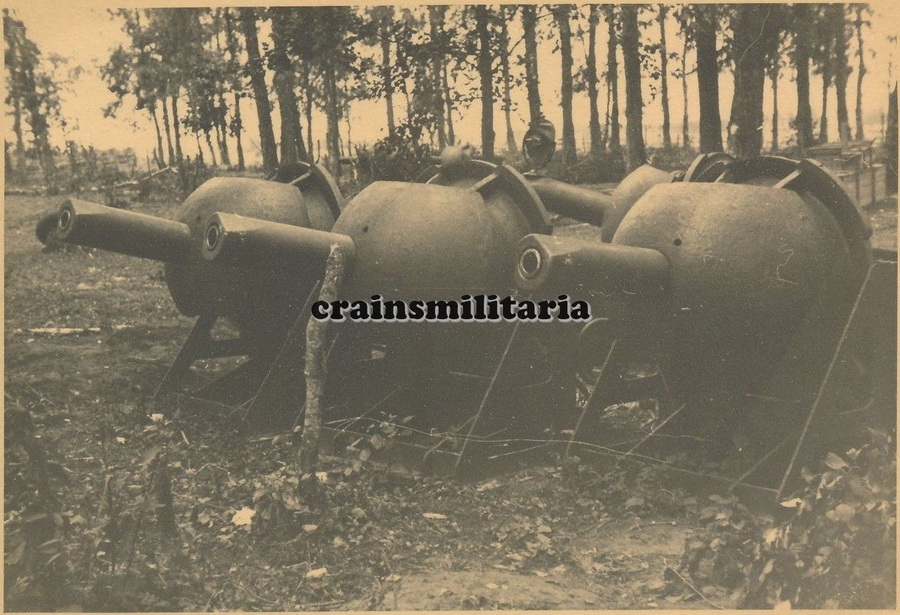

Еще одно фото с e-bay, такого количества Л-17 на одном снимке еще не встречал - сразу четыре штуки. Подписано просто - "под Ленинградом".

index.php?t=getfile&id=30384&private=0

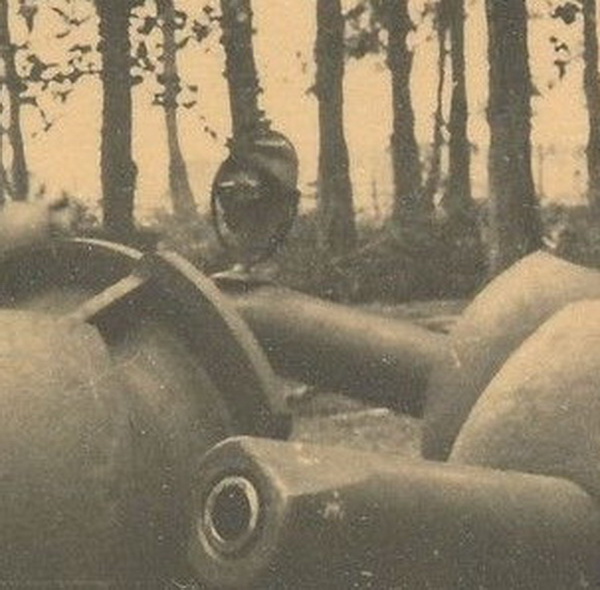

Не могу понять только, что за предмет поставили на кожух ствола орудия на заднем плане?

index.php?t=getfile&id=30385&private=0

Вложение: Л-17 под Ленинградом small.jpg
(Размер: 235.88KB, Загружено 1022 раза)
Вложение: Л-17 под Ленинградом фрагмент.jpg
(Размер: 96.51KB, Загружено 837 раз)

[Обновления: сб, 07 октября 2017 07:55]

Известить модератора

Re: 76-мм установка Л-17 [сообщение #56692 является ответом на сообщение #450]

сб, 07 октября 2017 08:45

avam
Сообщений: 161
Зарегистрирован: января 2009

Похоже на смятый самовар или наградной спортивный кубок Smile

А зачем на кожухе у дульного обреза скошенная грань?

Известить модератора

Re: 76-мм установка Л-17 [сообщение #56693 является ответом на сообщение #56692]

сб, 07 октября 2017 12:44

ava
Сообщений: 3982
Зарегистрирован: июля 2008
Географическое положение: Донецк

avam писал(а) сб, 07 октября 2017 08:45

А зачем на кожухе у дульного обреза скошенная грань?

В руководстве службы это называется малый скос, нужен был для того, чтобы конец броневой трубы не перекрывал поле зрения телескопического прицела КТ-4. С другой стороны броневой трубы сделан ещё большой продольный срез, чтобы обеспечить угол горизонтального наведения вправо от среднего положения не менее 30 град.

[Обновления: сб, 07 октября 2017 12:44]

Известить модератора
