Re: Про танки, используемые в долговременной обороне [сообщение #5026 является ответом на сообщение #4833] сб, 28 февраля 2009 16:56 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Далее из наставления.
150. Сооружение с танковой башней и специальной артиллерийской установкой следует маскировать в зависимости от окружающего сооружения фона: под кустарники, участки обнаженного грунта, неровности рельефа и местные предметы (рис. 85).
Ствол пушки необходимо закрывать покрытием, один край которого прикрепляют к обсыпке сооружения, а другой прижимают грузами. Освобождают ствол от покрытия поворотом башни.
http://i079.radikal.ru/0902/8a/d52d99be8ac9t.jpg
Re: Про танки, используемые в долговременной обороне [сообщение #5054 является ответом на сообщение #5026] вс, 01 марта 2009 20:44 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

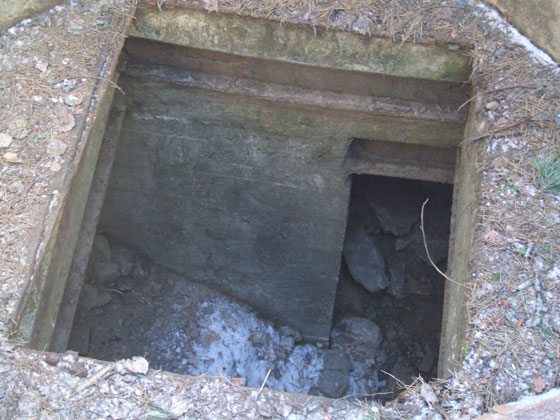

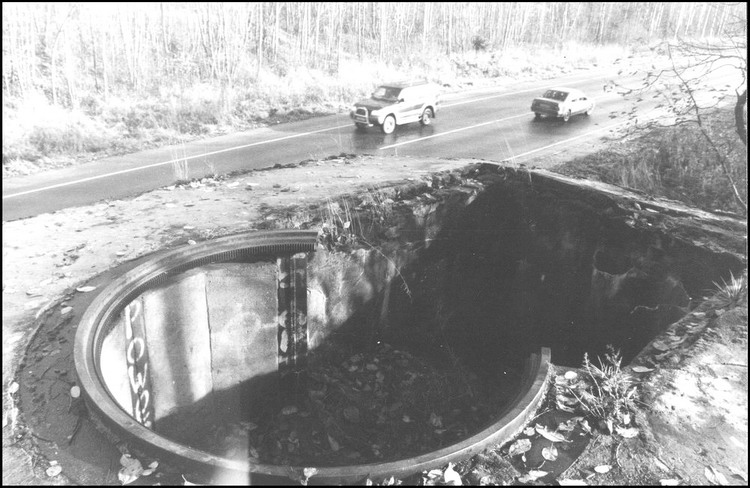

Сооружение с рис2 - Приозерское шоссе, КаУР

index.php?t=getfile&id=2550&private=0

index.php?t=getfile&id=2551&private=0

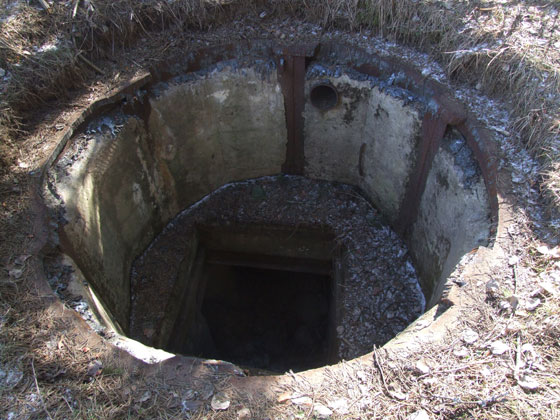

Сооружение с рис3 - Агалатово, КаУР

index.php?t=getfile&id=2552&private=0

index.php?t=getfile&id=2553&private=0
  • Вложение: DSCF1153.jpg
    (Размер: 78.50KB, Загружено 3752 раза)
  • Вложение: DSCF1155.jpg
    (Размер: 67.37KB, Загружено 3718 раз)
  • Вложение: DSCF6229.jpg
    (Размер: 88.13KB, Загружено 3769 раз)
  • Вложение: DSCF6231.jpg
    (Размер: 98.92KB, Загружено 3918 раз)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: вс, 01 марта 2009 20:45]

Известить модератора

Re: Про танки, используемые в долговременной обороне [сообщение #5059 является ответом на сообщение #4833] пн, 02 марта 2009 10:03 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Да уж, металлоломщики поработали Mad

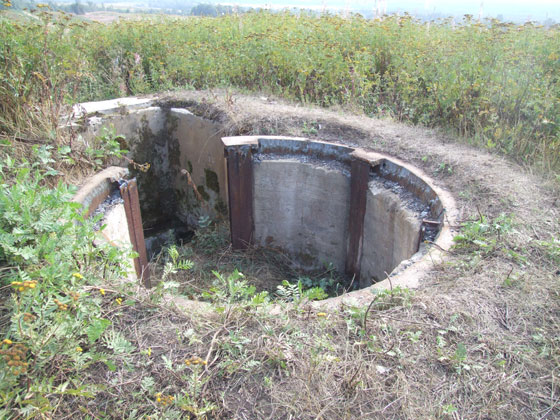

В 2004 это выглядело в Агалатовском БРО таким образом:
index.php?t=getfile&id=2557&private=0

index.php?t=getfile&id=2558&private=0
  • Вложение: PB17-1.jpg
    (Размер: 118.57KB, Загружено 3697 раз)
  • Вложение: PB21-1.jpg
    (Размер: 226.22KB, Загружено 3693 раза)
Башня Т-26 [сообщение #5245 является ответом на сообщение #5059] вс, 08 марта 2009 07:41 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6900
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Использование башни Т-26 (рисунок из книги Neil Short "The Stalin and Molotov Lines. Soviet Western Defences 1928-41" Osprey 2008):

http://s41.radikal.ru/i094/0903/35/51f9fd52201at.jpg

[Обновления: вс, 08 марта 2009 07:41]

Известить модератора

Re: Башня Т-26 [сообщение #14578 является ответом на сообщение #5245] ср, 20 января 2010 22:45 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6900
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
На просторах сети попался чешский журнал со статьей, фотографии из которой в этой теме никак нельзя пропустить!

HPM "Historie a plastikove modelarstvi" №9-2006
Mgr. Martin Dubanek "Palebny objekt KZ-3 s vezu z tanku T-34/85"

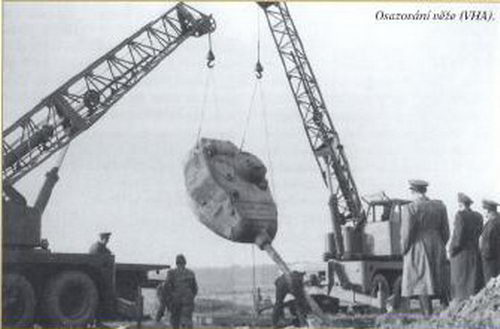

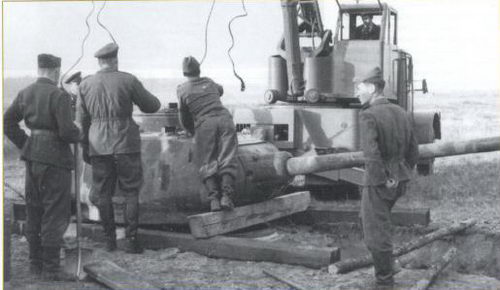

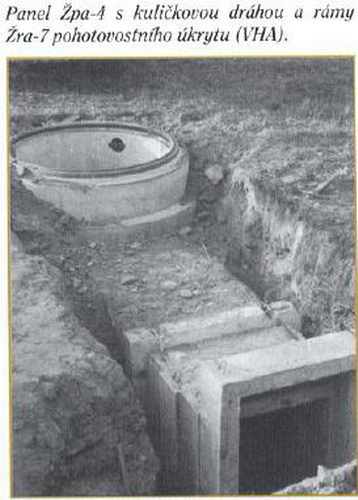

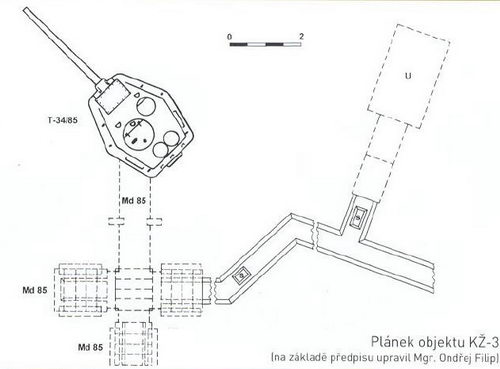

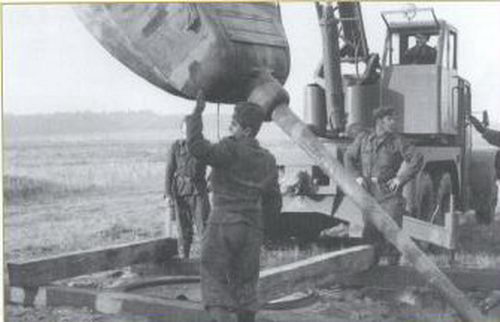

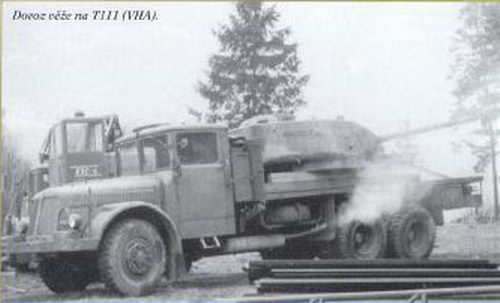

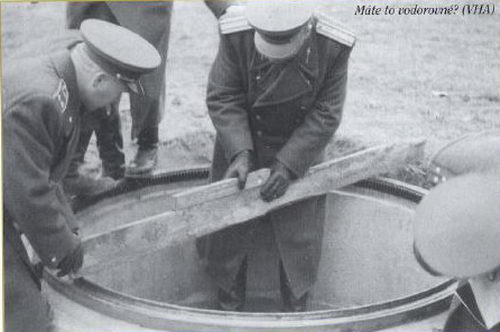

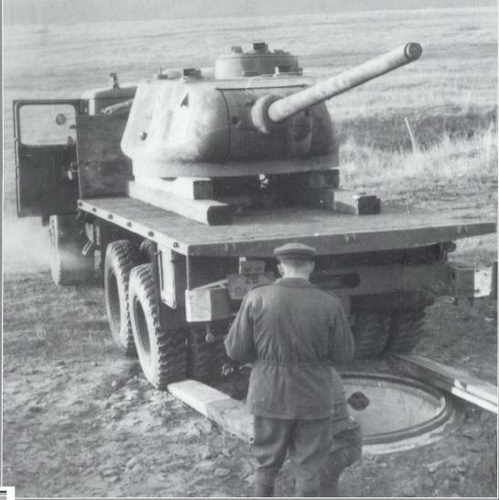

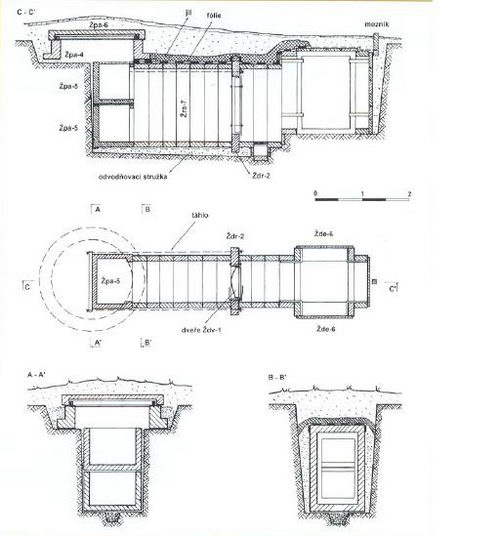

В качестве комментария к "Руководству по войсковым фортификационным сооружениям" -этапы установки танковой башни на "Сооружение закрытого типа с танковой башней".

index.php?t=getfile&id=6445&private=0

index.php?t=getfile&id=6446&private=0

index.php?t=getfile&id=6447&private=0

index.php?t=getfile&id=6448&private=0

index.php?t=getfile&id=6449&private=0

index.php?t=getfile&id=6450&private=0

index.php?t=getfile&id=6451&private=0

index.php?t=getfile&id=6452&private=0
  • Вложение: kz-3_01.jpg
    (Размер: 37.80KB, Загружено 3305 раз)
  • Вложение: kz-3_02.jpg
    (Размер: 28.76KB, Загружено 3176 раз)
  • Вложение: kz-3_03.jpg
    (Размер: 24.19KB, Загружено 3232 раза)
  • Вложение: kz-3_04.JPG
    (Размер: 43.30KB, Загружено 3239 раз)
  • Вложение: kz-3_05.jpg
    (Размер: 27.43KB, Загружено 3140 раз)
  • Вложение: kz-3_06.jpg
    (Размер: 26.67KB, Загружено 3312 раз)
  • Вложение: kz-3_07.jpg
    (Размер: 21.45KB, Загружено 3238 раз)
  • Вложение: kz-3_08.jpg
    (Размер: 27.62KB, Загружено 3301 раз)
Re: Башня Т-26 [сообщение #14579 является ответом на сообщение #14578] ср, 20 января 2010 22:49 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6900
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
index.php?t=getfile&id=6453&private=0

index.php?t=getfile&id=6454&private=0

index.php?t=getfile&id=6455&private=0

index.php?t=getfile&id=6456&private=0

Журнал есть на арморбук; статью отдельно (pdf, 2 Мб), на чешском языке, можно скачать здесь

Помог бы кто прочитать...
  • Вложение: kz-3_09.jpg
    (Размер: 18.60KB, Загружено 3119 раз)
  • Вложение: kz-3_10.jpg
    (Размер: 56.69KB, Загружено 3175 раз)
  • Вложение: kz-3_11.JPG
    (Размер: 41.82KB, Загружено 3337 раз)
  • Вложение: kz-3_12.jpg
    (Размер: 23.37KB, Загружено 3489 раз)
Re: Башня Т-26 [сообщение #14592 является ответом на сообщение #14579] чт, 21 января 2010 08:43 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Об этих сооружениях была статья и в польской "Фортеце", возможно таже самая.
А надпись "Башня Т-26" рядом с фото башни от Т-34-85 смотрится интересно Cool

[Обновления: чт, 21 января 2010 08:43]

Известить модератора

Re: Про танки, используемые в долговременной обороне [сообщение #19859 является ответом на сообщение #4833] пн, 14 июня 2010 18:33 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
С ксерокопий. Название книги не знаю.

Сооружения закрытого типа для противотанковых средств
136. Сооружения закрытого типа для противотанковых средств обеспечивают лучшие условия для выполнения расчетами боевых задач и более высокую защиту от средств поражения. Они предназначаются, как правило, для заблаговременного оборудования местности или используются как средства усиления инженерного оборудования позиции войск на важных направлениях.
Сооружения устраивают из сборных железобетонных элементов, изготавливаемых промышленностью или на полевых заводах железобетонных конструкций. Металлические закрытия поставляются в войска в готовом виде.
137. Сооружение с башней танка Т-44М (Т-54) (рис. 82) включает вход с тамбуром, подбашенные и башенное помещения, укрытие для расчета, снарядное помещение и гильзосборник.
Остов сооружения собирается из железобетонных элементов типа РТ, ПТ и ПВ, изготавливаемых на заводах железобетонных конструкций, и типовых железобетонных элементов У2б, КЗ и У4 из комплекта СБК.
Танковая башня с вооружением, средствами связи и подбашенным листом поставляется по линии танковых войск. Для монтажа танковой башни на остов подбашенного помещения устанавливаются специальные железобетонные элементы ЭБ1, замоноличиваемые в единый блок.
Танковая башня крепится к основанию с помощью металлического подбашенного листа, который приваривается к металлическим закладным элементам железобетонного основания башни.
При несении дежурства в сооружениях возможен поочередный отдых в укрытии для расчета па нарах.
Сооружение оборудуется системой вытяжной вентиляции с электроручным вентилятором ЭРВ-49 для удаления газов из аккумуляторного шкафа и гильзосборника, а также обогревательной полевой печью ОПП и обеспечивается электроэнергией от аккумуляторных батарей и внешнего источника. Удаление пороховых газов, выделяющихся при стрельбе, осуществляется путем подачи воздуха в башню с помощью башенного вентилятора. В качестве дублирующего средства для защиты расчета от пороховых газов используются полумаски ПФС, соединяемые гофрированными трубками с наружным воздухом.
138. Сборное железобетонное сооружение для танка ИС-4 (ИС-3, ИС-2) (рис. 83, 84) включает вход, потерну, расположенную под танком, укрытия для расчета, боеприпасов и электроагрегата АБ-1.
Танк на место возведения сооружения поставляется специально оборудованным и укомплектованным. Кроме того, перед установкой на место в танке силами ремонтных мастерских танковых частей в соответствии со специальной инструкцией производится ряд работ по монтажу и демонтажу внутреннего оборудования.
Остов сооружения собирают из элементов комплекта СБК. Одежда крутостей потерны устраивается из бетонных блоков стен подвалов типа ФСН-6, ФС6-8 и ФСО, применяемых в жилищном строительстве, или из монолитного бетона марки 100. В основном секторе стрельбы танка предусмотрен противопыльный тюфяк из бетона, а для исключения заклинивания башни при попадании снарядов, пуль и осколков — защитный валик из бетона марки 300.
Для повышения защиты от снарядов и мин устраивается тюфяк из бутобетона или сборного железобетона.
Вентиляция блиндажа и укрытия для боеприпасов—естественная. Вентиляция в танке осуществляется вентиляторами танковой башни (приточным и вытяжным), вентиляция потерны — вентиляторами танковой башни и через специальную вентиляционную трубу. Вентиляция укрытия для электроагрегата АБ-1 — естественная, осуществляется через неплотности защитой двери и вентиляционную трубу.
При стрельбе расчет должен обязательно пользоваться полумасками ПФС во избежание отравления пороховыми газами.
Электропитание сооружения с танком осуществляется от бензоэлектрического агрегата и аккумуляторных батарей.

http://s43.radikal.ru/i100/1006/af/36f74bb811d5t.jpg

http://s14.radikal.ru/i187/1006/ec/8de8e6586bebt.jpg

http://s002.radikal.ru/i200/1006/ee/9be7303de608t.jpg

http://s42.radikal.ru/i098/1006/a8/85b43c09b854t.jpg

http://s44.radikal.ru/i103/1006/77/7359517df1fat.jpg

http://s54.radikal.ru/i145/1006/85/7ec63c3261fdt.jpg

А это фото. Одно из журнала. На нем сооружение с башней ранней модели танка Т-54 (вып. 1947-48 гг.).
http://s50.radikal.ru/i130/1006/69/fd518bdfab60t.jpg

Второе от Стаса Воробьева. Сооружение с башней танка Т-44.
http://i064.radikal.ru/1006/b3/98761587ba55t.jpg
Re: Про танки, используемые в долговременной обороне [сообщение #21631 является ответом на сообщение #4833] пт, 13 августа 2010 01:32 Переход к предыдущему сообщенияПереход к следующему сообщения
ww-2
Сообщений: 2
Зарегистрирован: декабря 2009

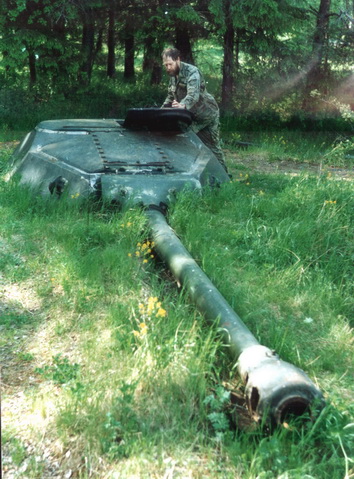

Башня от ИСа в 1996 году, ещё не порезанная.

index.php?t=getfile&id=8955&private=0

---
Вставил картинку в тело сообщения
  • Вложение: башня ис.jpg
    (Размер: 96.91KB, Загружено 2898 раз)

[Обновления: пт, 13 августа 2010 07:39] от Модератора

Известить модератора

Re: Про танки, используемые в долговременной обороне [сообщение #21655 является ответом на сообщение #21631] пт, 13 августа 2010 18:16 Переход к предыдущему сообщенияПереход к предыдущему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
"Фортификационная" модель башни ИС-4.
