Re: Модели и макеты [сообщение #41908 является ответом на сообщение #41905]

пт, 14 декабря 2012 01:16

Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия

Батареец_1Вот именно про них я и писал. Для полевых орудий. Принцип тот же.И трубка сверху видна.Такой и сделаю.

Войцехович

Известить модератора

Re: Модели и макеты [сообщение #41950 является ответом на сообщение #41908]

вс, 16 декабря 2012 16:21

Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия

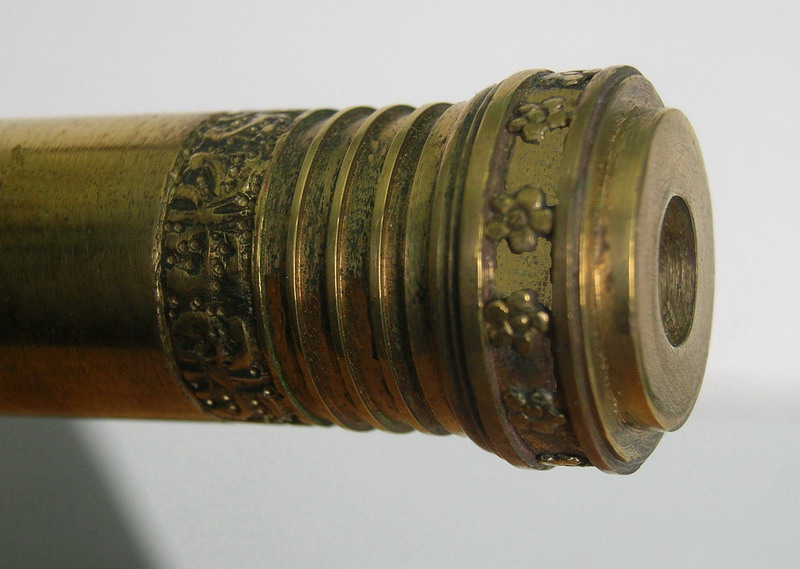

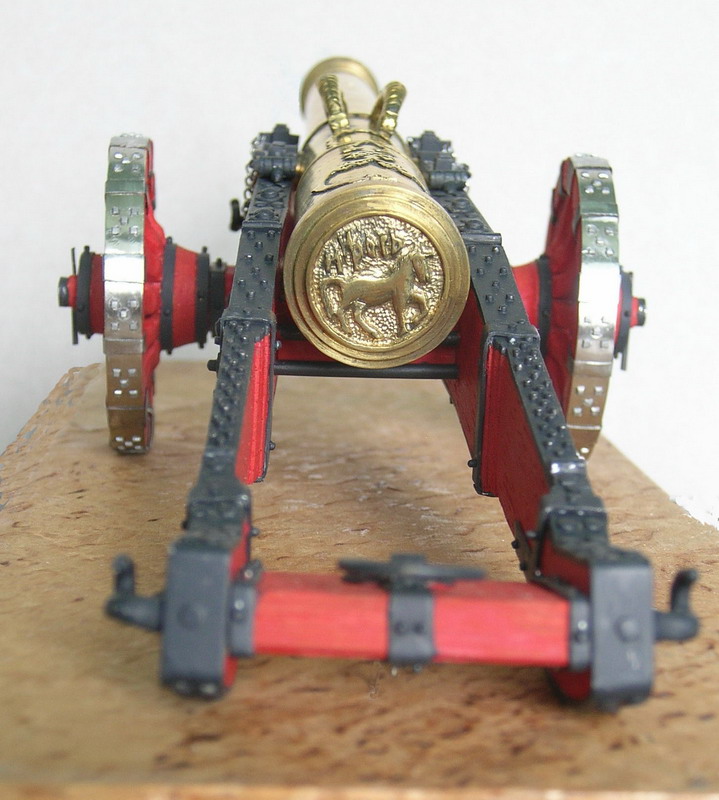

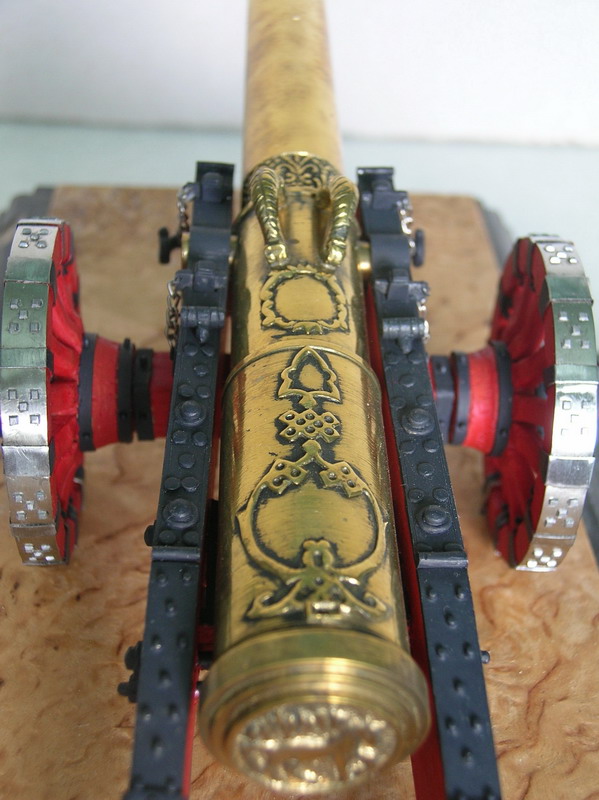

Мортир больше не в коллекции. Пеехожу к осадным пушкам. Представляю осадную пищаль "Инрогь" мастера А.Чохова 1577 г.Калибр 216 мм. Длина ствола 45160м. Вес ствола 74350 кг.. вес станка с колёсами 3200 кг. Вес ядра более 16 кг.для перевозки надо было 64 подводы. Лафет в музее под ней бутвфорский, я взял реконструкцию с пищали "Свиток".Масштаб 1:30. Материалы: Латунь, сталь, дерево
index.php?t=getfile&id=20146&private=0

Вложение: 1.jpg
(Размер: 90.66KB, Загружено 1792 раза)
Вложение: 2.jpg
(Размер: 87.10KB, Загружено 1915 раз)
Вложение: 3.jpg
(Размер: 145.57KB, Загружено 1942 раза)
Вложение: 4.jpg
(Размер: 125.71KB, Загружено 1783 раза)
Вложение: 5.jpg
(Размер: 113.54KB, Загружено 1781 раз)

Войцехович

Известить модератора

Re: Модели и макеты [сообщение #41951 является ответом на сообщение #41950]

вс, 16 декабря 2012 19:10

Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

Войцехович писал(а) вс, 16 декабря 2012 16:21

... Длина ствола 45160м. Вес ствола 74350 кг.. ...

Подозреваю, что тут лишние цифры затесались.

С уважением,
Александр

Известить модератора

Re: Модели и макеты [сообщение #41956 является ответом на сообщение #41951]

вс, 16 декабря 2012 20:05

Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия

Опять опечатка. Длина ствола конечно 5160 мм.. вес 7435 кг.Извините.

Войцехович

Известить модератора

Re: Модели и макеты [сообщение #42018 является ответом на сообщение #41956]

ср, 19 декабря 2012 17:32

Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия

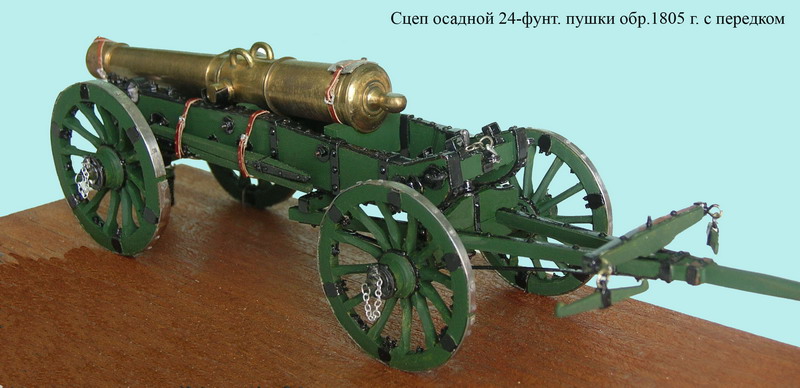

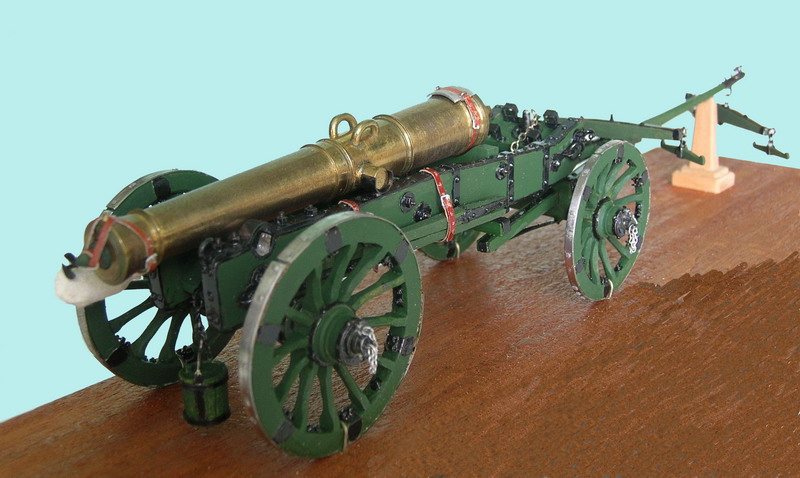

Следующая по времени в моей коллекции осадная пушка, это 24 фунтовая обр.1805 г.Лафет обр.1807 г. Калибр 151,4 мм., вес орудия 2948,4 кг. Боеприпасы: ядро, бомба, картечь и брандкугели (зажигательные ядра).Дальность выстрела ядром-3564 м. В походном положении орудие передвигалось на лафетных (походных) колёсах, передок на передковых (боевых). При стрельбе, лафетные колёса заменяли на боевые.
index.php?t=getfile&id=20158&private=0

Вложение: Изображение 030.jpg
(Размер: 104.14KB, Загружено 3008 раз)
Вложение: Изображение 031.jpg
(Размер: 114.17KB, Загружено 2925 раз)

Войцехович

Известить модератора

Re: Модели и макеты [сообщение #42046 является ответом на сообщение #42018]

чт, 20 декабря 2012 10:36

GKS
Сообщений: 822
Зарегистрирован: сентября 2009

Правильно ли я понимаю, что всякий раз, при установке в боевое положение, ствол тоже перемещался на лафете? Почти ведь 3 тн.! Есть ли подробности, как это делалось в полевых условиях?
___________________
С уважением,

Известить модератора

Re: Модели и макеты [сообщение #42052 является ответом на сообщение #42046]

чт, 20 декабря 2012 20:27

Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия

GKSВ данном (походном) положении ствол лежит цапфами в походных цапфах.Для того, чтобы перевести ствол в боевое положение и установить боевые колёса применялись так называемые подьёмные машины. Это конструкция в виде треноги со шкивом(позднее П-образная- с системой шкивов). Верёвки цеплялись крюками за дельфины и пётлёй за винград. Три точки зацепа, потом по шкиву ствол приподнималсяии лафет перекатывался в нужное положение.С помощью ломов и гандшпугов заменяли колёса и опускали ствол в боевые цапфы. В общем как-то так.

Войцехович

Известить модератора

Re: Модели и макеты [сообщение #42054 является ответом на сообщение #42052]

чт, 20 декабря 2012 23:02

Александров
Сообщений: 387
Зарегистрирован: июля 2009

Войцехович писал(а) чт, 20 декабря 2012 20:27

GKSВ данном (походном) положении ствол лежит цапфами в походных цапфах.

Снова влезу со своими комментариями Smile

. Орудийные цапфу опускаются не в цапфы, а в гнёзда. Соответственно на марше пушка лежит цапфами в «походных гнёздах» или как вариант «дорожных гнёздах»

Известить модератора

Re: Модели и макеты [сообщение #42057 является ответом на сообщение #42054]

пт, 21 декабря 2012 00:54

karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

Какое предназначение у ведра подвешенного к лафету? Оно не будет цепляться при перевозке?

Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

Известить модератора

Re: Модели и макеты [сообщение #42061 является ответом на сообщение #42057]

пт, 21 декабря 2012 09:38

GKS
Сообщений: 822
Зарегистрирован: сентября 2009

Войцехович, Александров

Спасибо за разъяснение. Как-то принципиально так и представлял себе этот процесс.

karjala писал пт, 21 декабря 2012 00:54

Какое предназначение у ведра подвешенного к лафету? Оно не будет цепляться при перевозке?

Да это от покраски лафета осталось (видно, что ведро всё в зелёной краске), маляр забыл снять. А перед установкой на выставке - тут да-а..., обязательно уберут. Чтоб не цеплялись ... Razz

__________________
С уважением,

Известить модератора
