| 45-мм установка ДОТ-4 [сообщение #3978] |
вс, 25 января 2009 21:01  |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|
Вот, Л-17 у нас есть, а ДОТ-4 нет  Сие не есть гуд.

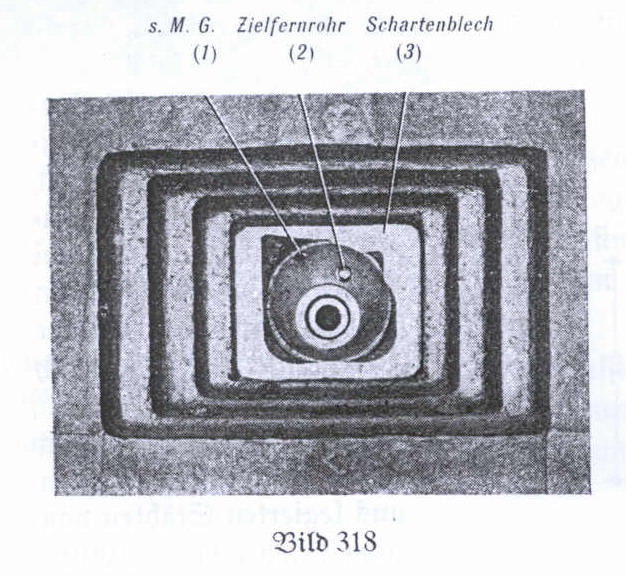

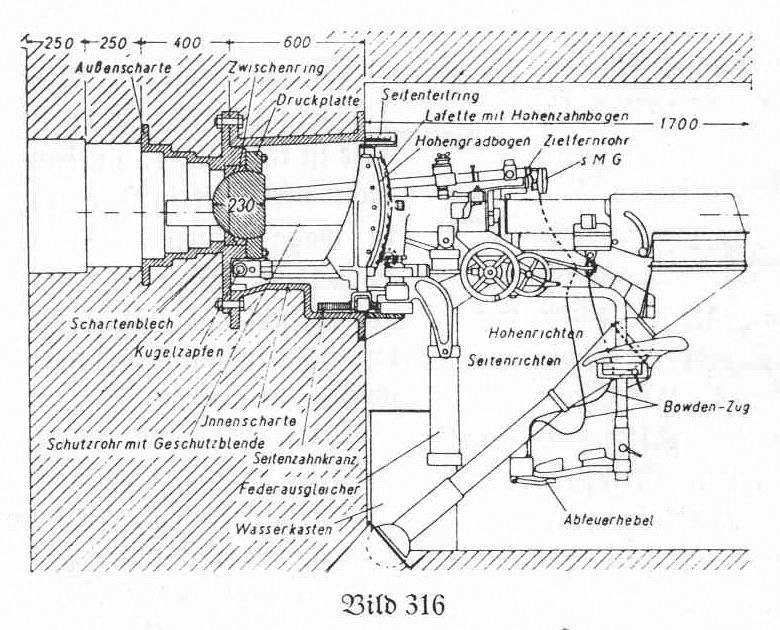

Рисунок из знаменитого немецкого меморандума "Денк..." В свое время предоставил Олег Тульнов, за что ему и тогда, и сейчас признателен.
-
Вложение: 346-1-1.jpg
(Размер: 170.02KB, Загружено 5126 раз)
-
Вложение: 346-2.jpg
(Размер: 91.27KB, Загружено 4857 раз)
-
Вложение: 346-3.jpg
(Размер: 130.11KB, Загружено 4733 раза)
|
|
|
|
| Re: 45-мм установка ДОТ-4 [сообщение #3979 является ответом на сообщение #3978] |
вс, 25 января 2009 21:13  |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|

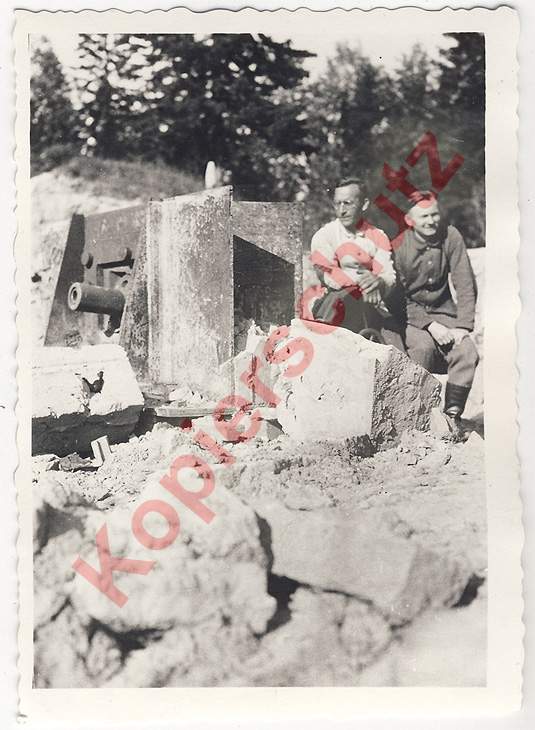

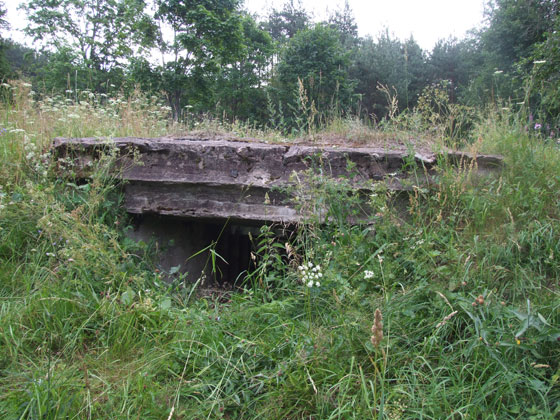

А теперь фото из Каменец-Подольского УРа. Они когда-то были на Фортификейшене, но, думаю, не грех их и здесь представить.

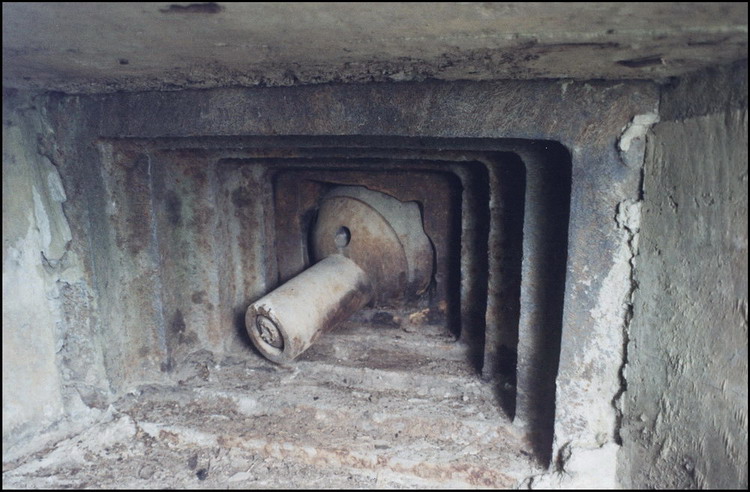

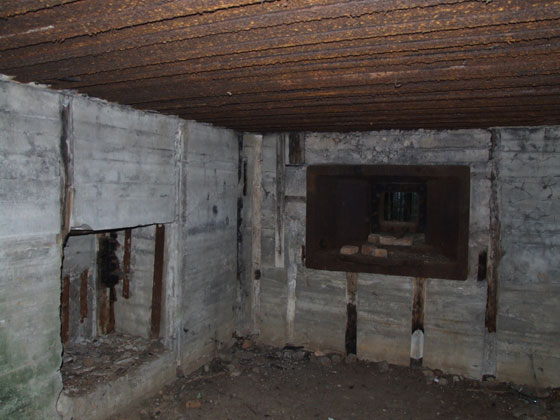

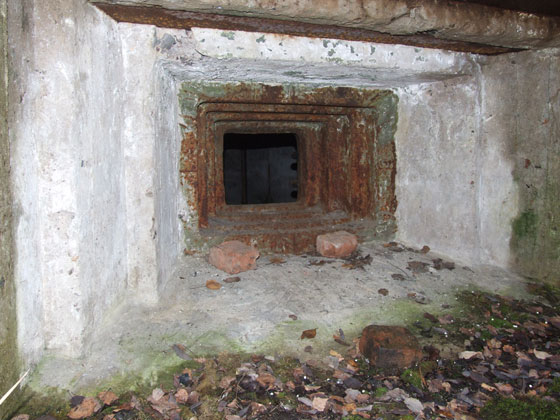

Это ныне уже покойный  комплект из броневого короба, маски, и прижимной плиты. Пушки уже не было.

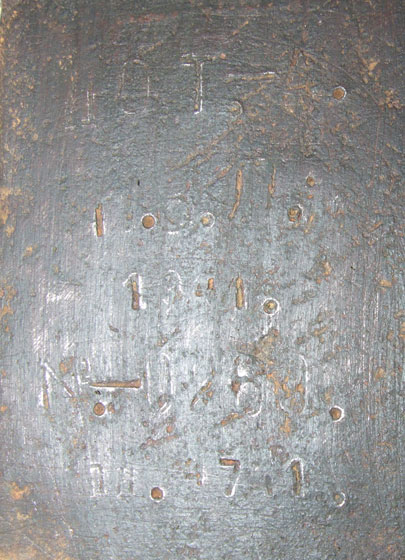

Наверное последнее в Украине живое орудие от установки ДОТ-4. Ныне демонтировано, и не в досягаемости для металлоломщиков.
Увы, на броневой короб это не распространялось
-
Вложение: KP1-1.jpg
(Размер: 97.29KB, Загружено 4684 раза)
-
Вложение: KP2-1.jpg
(Размер: 118.64KB, Загружено 5005 раз)
-
Вложение: KP5-1.jpg
(Размер: 128.23KB, Загружено 4607 раз)
-
Вложение: KP6-1.jpg
(Размер: 117.63KB, Загружено 4864 раза)
-
Вложение: KP7-1.jpg
(Размер: 150.38KB, Загружено 5590 раз)
|
|
|
|
|
|
|
|
|
|
|
|
| Красиво нарисовано... [сообщение #5242 является ответом на сообщение #4695] |
вс, 08 марта 2009 07:29 |
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|
Рисунок из книги Neil Short "The Stalin and Molotov Lines. Soviet Western Defences 1928-41" Osprey 2008:
|
|
|
|
| Re: Красиво нарисовано... [сообщение #5250 является ответом на сообщение #5242] |
вс, 08 марта 2009 09:17 |
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
|
|
|
|
|
В оспреевском издании перерисованы в цвете иллюстрации ДОТ-4 из немецкого "Denk...". Это как раз тот, отличный по качеству, большой лист с картинками Л-17, ДОТ-4 и НПС-3, который отсутствует в известном у нас электронном варианте книги.
|
|
|
|
| Re: 45-мм установка ДОТ-4 [сообщение #25827 является ответом на сообщение #3978] |
пт, 07 января 2011 11:08 |
vladvitkam
Сообщений: 12
Зарегистрирован: июля 2009
Географическое положение: Белоруссия
|
|
|
|
у нас в МиУРе на потолке (на внутренней стороне боевого покрытия  ) каземата под 45-мм установку обычно имеется рельс.
В казематах аналогичных сооружений на новой границе, т.е. постройки 1941(40?) он тоже наличествует?
Вопрос к тому, что в руководстве службы на рисунках его нет, в тексте я его не заметил.
[Обновления: пт, 07 января 2011 11:09] Известить модератора |
|
|
|
| Re: 45-мм установка ДОТ-4 [сообщение #25856 является ответом на сообщение #25827] |
сб, 08 января 2011 02:26 |
Burnast
Сообщений: 304
Зарегистрирован: августа 2008
Географическое положение: Украина
|
|
|
|
|
На новой границе в казематах для ДОТ-4 под потолком достоверно вспоминаются только кольца. Двутавра явно не припоминаю, хотя в казематах для Л-17 под потолком изредка встречается рамная конструкция из швеллеров во всю длину каземата.
|
|
|
|
