Re: Киевская крепость [сообщение #47139 является ответом на сообщение #3821] вс, 01 декабря 2013 12:17 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Замечательная аэрофотосъемка крепости, выполненная немцами в 1943 г. -

http://www.wwii-photos-maps.com/kievaerialscans

Несколько фото с этого ресурса, которые обрезаны по границам крепостных сооружений
Общее фото Новой Печерской крепости. Отлично видно Васильковское укрепление, Госпитальное укрепление, Цитадель (Печерская крепость) и отдельные крепостные сооружения - оборонительные казармы, башни.

http://img-fotki.yandex.ru/get/9493/19299146.52/0_97949_e894 ab66_orig

Следующее фото охватывает участок южнее Цитадели. На нем к югу от люнетов Цитадели видны остатки Зверинецкого укрепления. Рядом с ним видны правильные террасы возводимого в Первую мировую войну мемориального кладбища, на ктором хоронились солдаты русской армии, умершие в госпиталях Киева. Ныне это территория института, а храм виден с бульвара Леси Украинки.

http://img-fotki.yandex.ru/get/9494/19299146.52/0_97948_45ba 4574_orig

Еще к югу. Видно расположение Лысогорского форта по отношению к укреплениям Новой Печерской крепости и Зверинецкому укреплению.

http://img-fotki.yandex.ru/get/6708/19299146.52/0_97947_62bc d5aa_orig

Лысогорский форт

http://img-fotki.yandex.ru/get/5012/19299146.52/0_97946_cb4b 79bd_orig

Еще раз адрес, откуда взяты фото - http://www.wwii-photos-maps.com/kievaerialscans

[Обновления: вс, 01 декабря 2013 18:23]

Известить модератора

Re: Киевская крепость [сообщение #47140 является ответом на сообщение #47139] вс, 01 декабря 2013 14:30 Переход к предыдущему сообщенияПереход к следующему сообщения
ava
Сообщений: 3878
Зарегистрирован: июля 2008
Географическое положение: Донецк
A_Kuziak писал(а) вс, 01 декабря 2013 12:17


Следующее фото охватывает участок севернее Цитадели. На нем к северу от люнетов Цитадели видны остатки Зверинецкого укрепления.
[...]
Еще к северу. Видно расположение Лысогорского форта по отношению к укреплениям Новой Печерской крепости и Зверинецкому укреплению.


Только не к северу, а к югу. У немцев на снимках юг вверху, север внизу, в общем всё наоборот - немцы, что с них возьмёшь... )))
Re: Киевская крепость [сообщение #47141 является ответом на сообщение #47139] вс, 01 декабря 2013 15:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Спасибо! С интересом "погулял".

С уважением,
Александр

Re: Киевская крепость [сообщение #47144 является ответом на сообщение #47140] вс, 01 декабря 2013 18:22 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
ava писал(а) вс, 01 декабря 2013 14:30

A_Kuziak писал(а) вс, 01 декабря 2013 12:17


Следующее фото охватывает участок севернее Цитадели. На нем к северу от люнетов Цитадели видны остатки Зверинецкого укрепления.
[...]
Еще к северу. Видно расположение Лысогорского форта по отношению к укреплениям Новой Печерской крепости и Зверинецкому укреплению.


Только не к северу, а к югу. У немцев на снимках юг вверху, север внизу, в общем всё наоборот - немцы, что с них возьмёшь... )))



Точно, исправляю! Sad Sad Sad
Re: Киевская крепость [сообщение #50890 является ответом на сообщение #3821] пт, 14 ноября 2014 12:38 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...

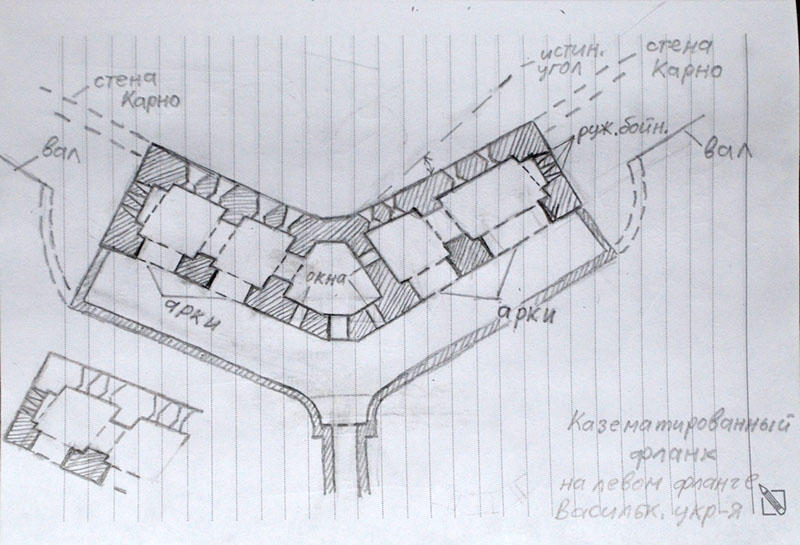

Вот казематированный фланк Васильковского укрепления. Эскиз "на скорую руку"

index.php?t=getfile&id=24843&private=0

По устройству казематированный фланк сильно напоминает более поздние "двойные кофры" фортовых крепостей. Только расположен он возле эскарпа, а не в контэскарпе. Как и капониры Новой Печерской крепости, фланк не раположен в валу, он стоит отдельно. Для его размещения пришлось в валу делать большую выемку, укрепленную высокой (не менее 5 метров) эскарпной стеной. Выемка от того, что фланк не выступает за пределы отдельной эскарповой стены (стены Карно). В торцах крайних артиллерийских казематов имеются ружейные бойницы для обороны подступов к фланку с внутренней стороны эскарповой стены. Подход к фланку из внутренней части укрепления по потерне. В каждую сторону ведут огонь 4 орудия. В общем как и в наших капонирах. По центру фланка - пороховой погреб. Сейчас из него в левые казематы пробит проход. Изначально в боковых стенах погреба были только окна. Задняя часть артиллерийских казематов фланка была открыта (как в казематированных береговых батареях того времени). Т.е. имелись больших размеров арки, которые ныне заложены кирпичом. После войны пространство между подпорной эскарповой стеной и тыльной стеной фланка сверху было накрыто большими бетонными плитами и засыпано землей. Поэтому ныне снаружи нет совершенно никаких признаков того, что под ногами весьма немаленькое сооружение. Весь ров Васильковского укрепления тоже ныне засыпан и на поверхности видны только валы, ну и две башни, редюит, тюремный замок и кусок горжевой стены.

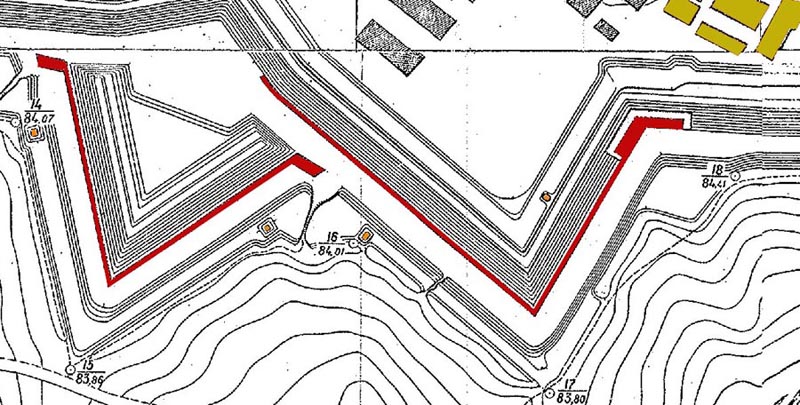

Фрагмент плана, кажется 1925 г. На нем справа виден казематированный фланк (выделен красным). Красной линией обозначена отдельная эскарповая стена. Капонира уже нет, ноесть еще казематы для обстрела рва перед равелином.

index.php?t=getfile&id=24844&private=0

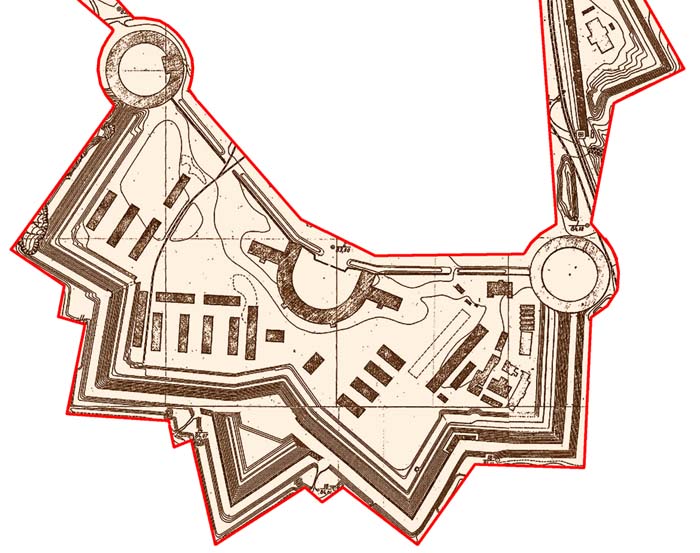

Ну и план укрепления. Кажется того же периода времени.

index.php?t=getfile&id=24845&private=0

Да, есть большая прелесть в каменных и кирпичных крепостях этого периода Smile
Re: Киевская крепость [сообщение #51746 является ответом на сообщение #3821] вт, 17 февраля 2015 20:14 Переход к предыдущему сообщенияПереход к следующему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
В альбоме "Мир 1850-х годов" - http://humus.livejournal.com/4295910.html

Попалась фотография Набережного верка Новой Печерской крепости. Слева на берегу.

https://img-fotki.yandex.ru/get/15488/97833783.ce8/0_12bcc6_ 37e30816_orig
Re: Киевская крепость [сообщение #51748 является ответом на сообщение #51746] вт, 17 февраля 2015 21:11 Переход к предыдущему сообщенияПереход к следующему сообщения
ava
Сообщений: 3878
Зарегистрирован: июля 2008
Географическое положение: Донецк
A_Kuziak писал(а) вт, 17 февраля 2015 20:14

Попалась фотография Набережного верка Новой Печерской крепости.


А от него сейчас что-нибудь осталось?
Re: Киевская крепость [сообщение #51760 является ответом на сообщение #3821] ср, 18 февраля 2015 14:21 Переход к предыдущему сообщения
A_Kuziak
Сообщений: 2967
Зарегистрирован: июня 2008
Географическое положение: Украина, г.Кие...
Внешне ничего не осталось. Но подвальная часть, как говорят наши "подземщики", сохранилась. Снаружи её совершенно не видно, но они сумели туда пркопать проход. Ну его потом они тоже засыпали (как бы).

[Обновления: ср, 18 февраля 2015 14:21]

Известить модератора
