Б-34 [сообщение #57020] вс, 03 декабря 2017 01:37 Переход к следующему сообщения
Salamat
Сообщений: 155
Зарегистрирован: августа 2017
ЦВМА МО РФ Ф. 459 Оп. 00872 Д. 14

Тактико-техническое здание на установку 100 мм. 3 орудийной зенитной береговой батареей, укомплектованной артсистема Б-34.
На 15 августа. (прим. частично изложение дл. документа)


100 мм. зенитная батарея предназначается для обороны района от воздушного и морского противника, а также для поддержки сухопутных частей, в связи с чем должна быть приспособлена к ведению огня на всём диапазоне углов возвышения от минус 5 до плюс 85 градусов.
Артсистемы должны быть установлены в специальные орудийные окопы, расположенные на местности треугольником, вершина которого обрашена к фронту. Орудийный окоп должен закрывать артсистемы до нижней линии объективной части прицелов (около 1350 мм. от нижнего основания установки) и обеспечивать ей круговой обстрел. Диаметр окружности котлована должен быть 6200-6400 мм. Внутренние стенки котлована должны быть обшиты деревом. Артсистемы устанавливаются на деревянное основание, соответствующие прочности, обеспечивающее стрельбу с него, и подвод кабелей через штыровое отверстие системы. В момент монтажа через штыревое отверстие протаскивается только телефонные кабель, но в дальнейшем возможно подведение кабелей ПУАЗО.
Между нижним основанием артсистемы и верхней плитой деревянного основания должен быть проложен и закреплён фундаментными болтами азимутальный лимб, нулевое деление которого при монтаже устанавливается против индекса направления канала ствола на норд. Лимб должен иметь деления в тысячных от 0 до 60 00 пронумерованных по часовой стрелке через каждые 20 делений. Цена деления шкалы 0,02. Риски и цифры должны быть залиты белым лаком. Индекс отсчёта углов лимба прикрепляется к вращающейся части установки в задней её части, при этом предусматривается возможность регулировки индекса.
Все орудия должны быть оборудованы ревунами, связанными с КП. КП должен иметь укрытие для личного состава от дождя и осколков, а также оборудован койками для отдыха из расчёта 10 человек. КП батареи организовывается сзади орудий на расстоянии 30 метров от переднего орудия.

В связи с невозможностью при деревянном основании осуществить подвод воздуха к досылателю через штыр снизу, установить баллон с воздухом на вращающейся части артсистемы в передней её части, и соединить с воздухопроводом, идущим к досылателю. Ёмкость баллона 75 литров давление 150 атмосфер.
Орудийный окоп должен иметь по обеим сторона ниши для размещения в них первых выстрелов в количестве 50-60 шт. на орудие. Патроны в нишах должны храниться в сотовых стеллажах и быть готовыми к немедленному использованию. Боезапас первых выстрелов должен быть защищён от осколков 6 дюймового снаряда. В коридоре, прилегающем к орудийному окопу, должно быть оборудовано укрытие личного состава, в котором размешены откидные койки из расчёта на 10 человек, а также предусмотрена ниша для складывания гильз и хранения запасных баллонов с воздухом.
На КП должны быть установлены следующие приборы для которых обеспечивается круговой обзор в пределах сферы огня батареи:
• Зенитный дальномер ДМ-3 с высотомерным устройством. Допускается армейский дальномер «ДЯ».
• Командирская труба «БИ».
• Командирский планшет обр. 1927/35 г. С высотной картой, графиком углов места цели и набором курсовых линеек, рассчитанных для скоростей цели до 150 м/с.
• Стереотруба.
• Буссоль.
• Все приборы КП должны быть в возможных пределах защищены бруствером от осколков снарядов.
Также КП должен иметь:
• Артиллерийские бинокли 4 шт. секундомеры 4 шт., правила и таблицы стрельбы согласно прилагаемого перечня.
КП должен иметь телефонную связь со всеми орудиями по следующей схеме: 1 табличный имеет связь с установщиков прицела и трубки всех орудий. 2 табличный имеет связь с установщиками угломера всех орудий. (этим требованиям полностью удовлетворяет штатная береговая телефонная схема «Сирена»).
Сзади батареи по обеим её сторонам должны быть оборудованы два погреба для размещения основного боезапаса. Погреба должны быть удалены от боковых орудий один на 120 метров, другой на 150 метров, расстояние между погребами 80 метров. Погреба должны вмещать каждый по 350 патронов к системе Б-34. Патроны должны храниться в сотовых стеллажах. Погреба должны быть оборудованы вентиляцией. Защита погребов по строительству первой очереди предусматривается от 76.2 мм снаряда, затем доводится до 152 мм. Погреба должны быть связаны со всеми орудиями траншеями глубиною в рост человека.

Б-34 с крейсера Киров в Алматы [сообщение #58843 является ответом на сообщение #57020] сб, 13 апреля 2019 20:49 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6700
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

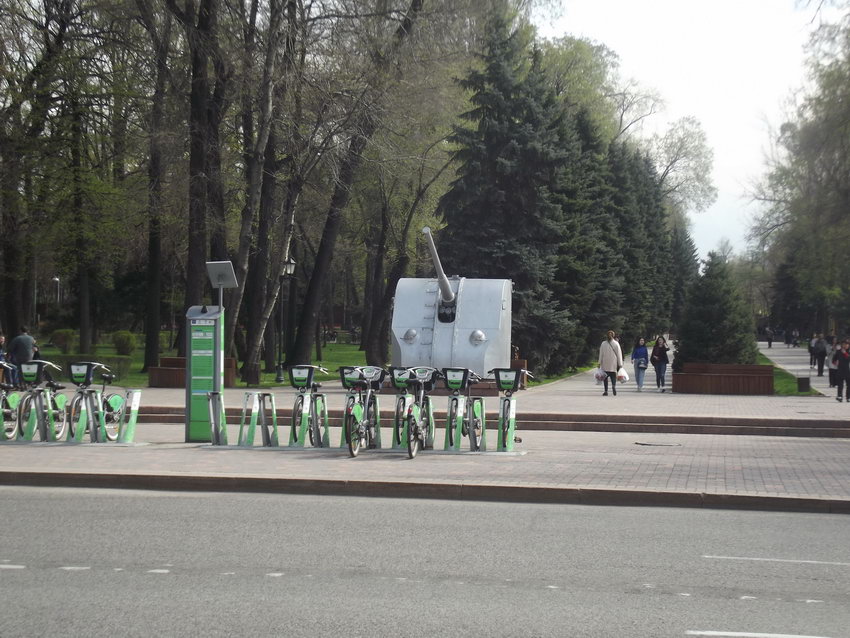

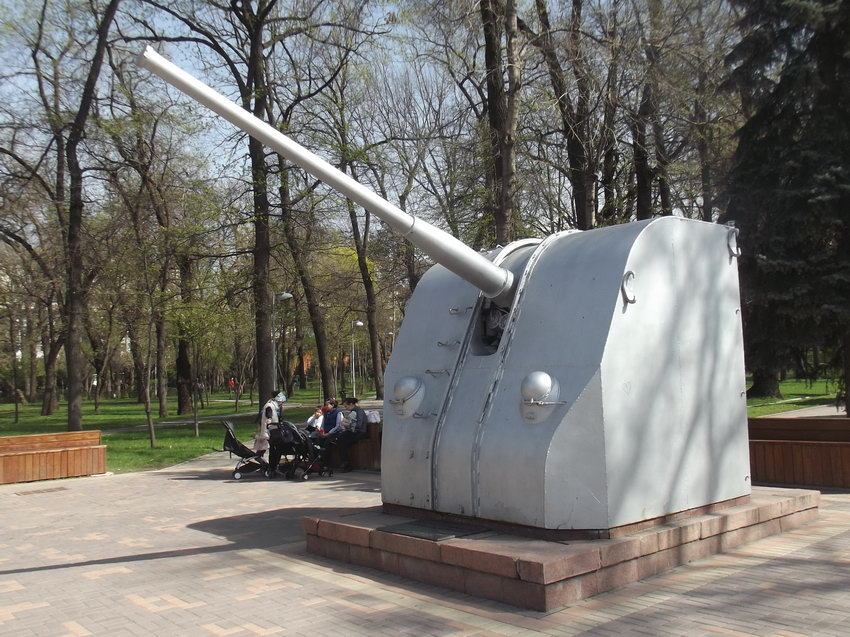

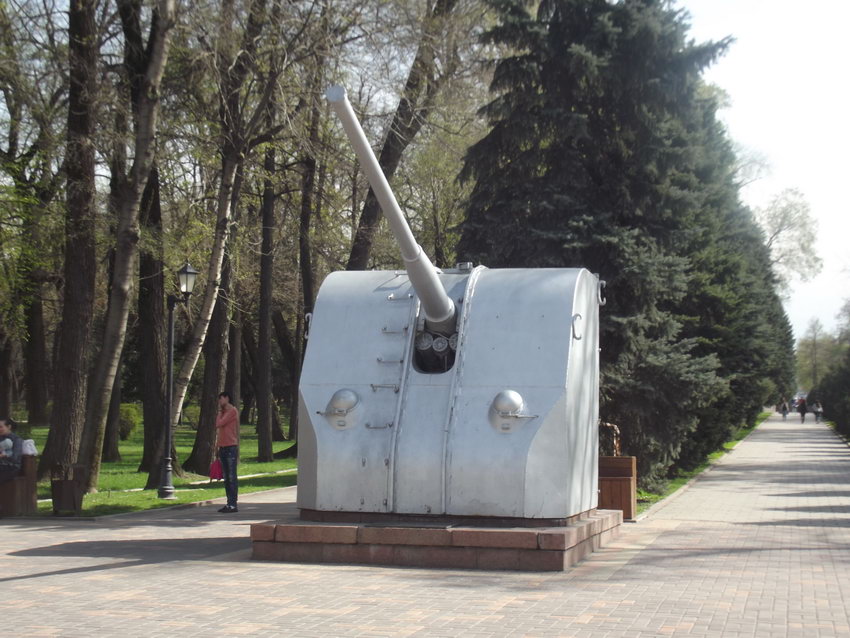

Неожиданно встретил в Алматы (республика Казахстан) 100-мм установку Б-34 с крейсера Киров, которая находится в парке 28-ми памфиловцев (со стороны улицы Гоголя):

index.php?t=getfile&id=31731&private=0

index.php?t=getfile&id=31733&private=0

index.php?t=getfile&id=31732&private=0

Мемориальная табличка, напоминающая, что в годы войны Казахстан шествовал над этим крейсером Балтфлота.

index.php?t=getfile&id=31734&private=0

В Казахстане об этом помнят и сейчас, в Военном музее в Алматы есть стенд, посвященный крейсеру "Киров", и экскурсоводы достаточно подробно рассказывают о крейсере, моряках из Казахстана, которые на нем служили, и о самом шефстве (специально притормозил осмотр в музее и подсмотрел за такой экскурсией).
  • Вложение: DSCF4997.jpg
    (Размер: 165.15KB, Загружено 220 раз)
  • Вложение: DSCF4977.jpg
    (Размер: 191.66KB, Загружено 290 раз)
  • Вложение: DSCF4990.JPG
    (Размер: 157.97KB, Загружено 217 раз)
  • Вложение: DSCF4991.JPG
    (Размер: 149.44KB, Загружено 220 раз)

[Обновления: сб, 13 апреля 2019 20:51]

Известить модератора

Re: Б-34 с крейсера Киров в Алматы [сообщение #58844 является ответом на сообщение #58843] сб, 13 апреля 2019 20:50 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6700
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

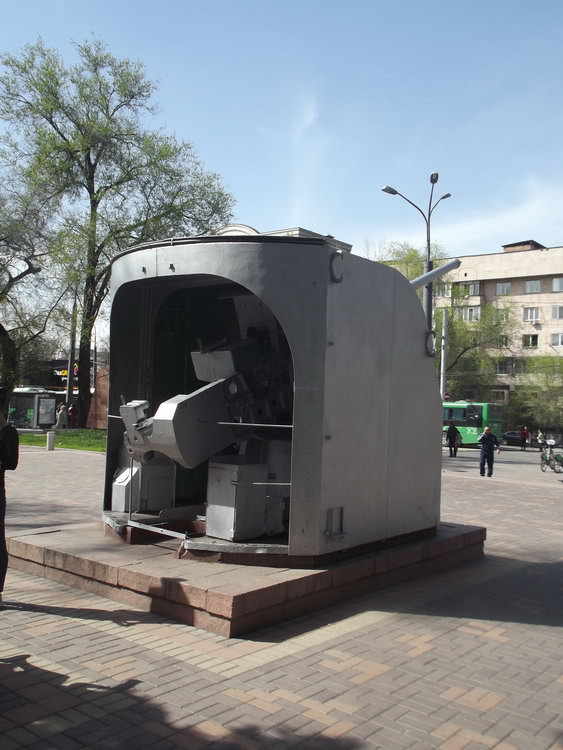

Вид установки с тыла:

index.php?t=getfile&id=31735&private=0

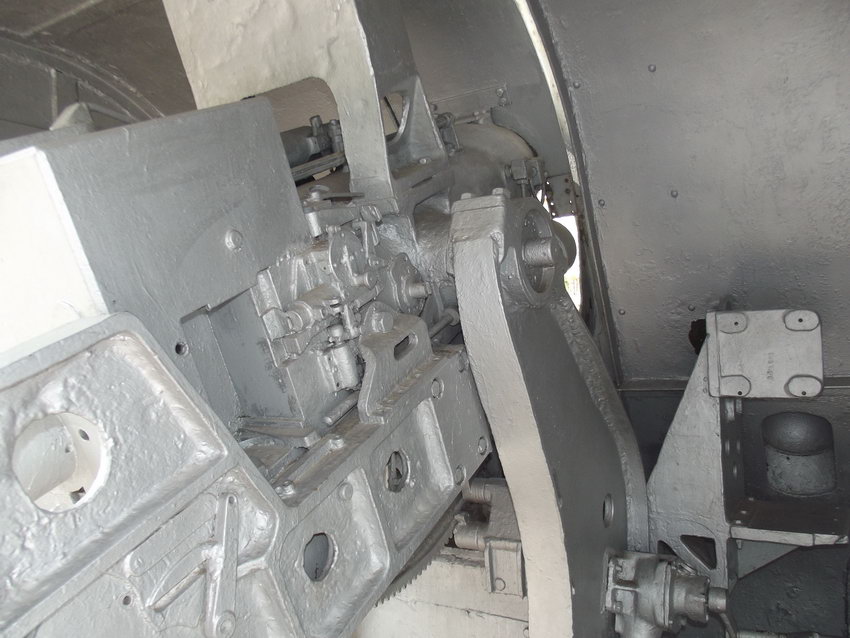

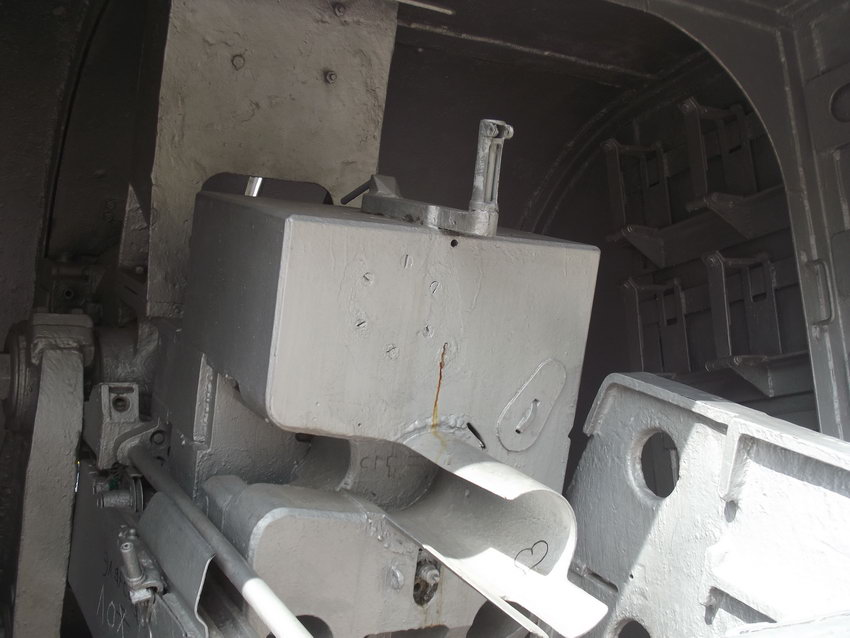

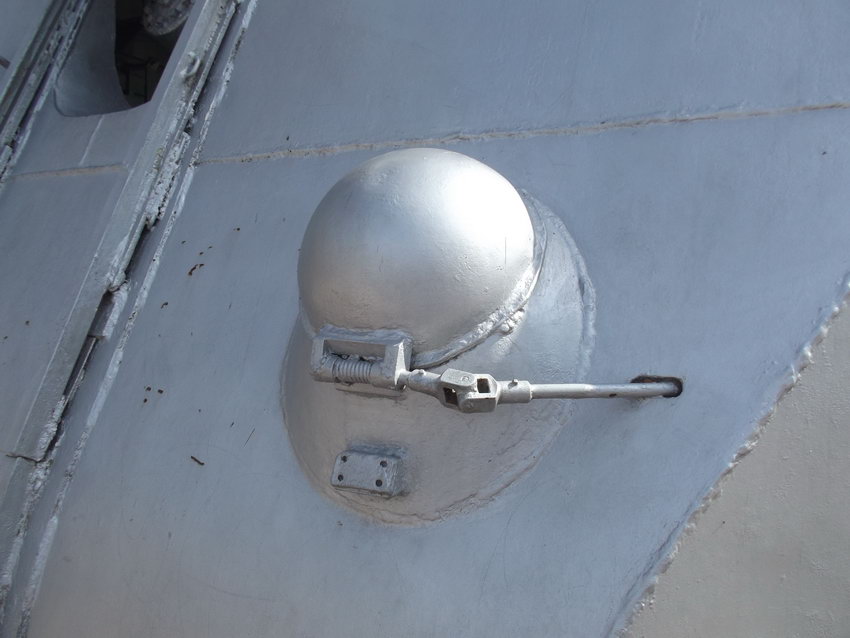

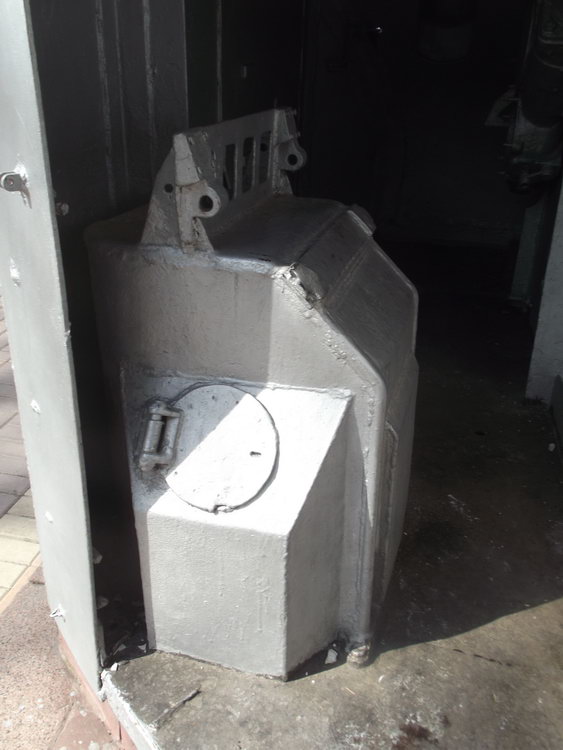

Крупным планом:

index.php?t=getfile&id=31736&private=0

index.php?t=getfile&id=31737&private=0

index.php?t=getfile&id=31738&private=0

index.php?t=getfile&id=31739&private=0
  • Вложение: DSCF4989.JPG
    (Размер: 116.28KB, Загружено 202 раза)
  • Вложение: DSCF4979.JPG
    (Размер: 122.95KB, Загружено 222 раза)
  • Вложение: DSCF4978.JPG
    (Размер: 94.13KB, Загружено 221 раз)
  • Вложение: DSCF4982.JPG
    (Размер: 128.05KB, Загружено 226 раз)
  • Вложение: DSCF4983.JPG
    (Размер: 113.08KB, Загружено 209 раз)
Re: Б-34 с крейсера Киров в Алматы [сообщение #58845 является ответом на сообщение #58844] сб, 13 апреля 2019 20:54 Переход к предыдущему сообщения
miall
Сообщений: 6700
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

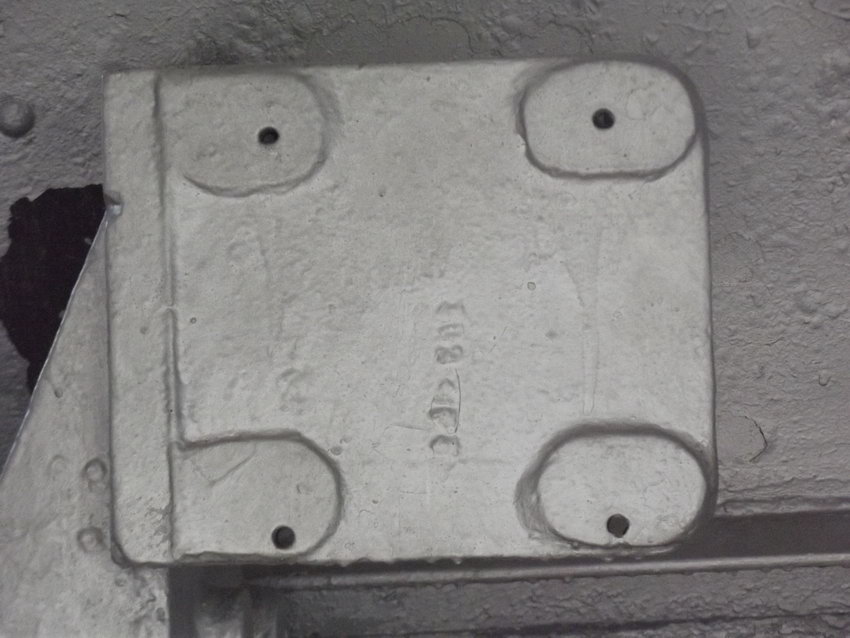

index.php?t=getfile&id=31740&private=0

Номеров под то-о-олстым слоем краски не видно, лишь вот здесь что-то проглядывает:

index.php?t=getfile&id=31741&private=0

index.php?t=getfile&id=31742&private=0

index.php?t=getfile&id=31743&private=0

  • Вложение: DSCF4984.JPG
    (Размер: 129.12KB, Загружено 219 раз)
  • Вложение: DSCF4985.JPG
    (Размер: 116.77KB, Загружено 210 раз)
  • Вложение: DSCF4986.JPG
    (Размер: 108.82KB, Загружено 232 раза)
  • Вложение: DSCF4988.JPG
    (Размер: 85.82KB, Загружено 211 раз)

[Обновления: сб, 13 апреля 2019 21:04]

Известить модератора
