Удалось посетить три замка - В Осака, Хиросиме и Химеджи. Начнем с замка Осака
http://maps.google.com/maps?t=h&hl=ru&ie=UTF8&ll =34.686263,135.526539&spn=0.006678,0.01546&z=17
, что был построен Тоётоми Хидэёси как главный замок объединенной Японии. Вот его план:
При подходе к замку обращает на себя внимание стена, сложенная из крупных камней
Камни были скреплены троекратной заливкой расплавленного свинца, но и без него стена должна держаться за счет собственного веса камней.
Также, обращает на себя внимание наличие у угловой башенки специальных выступающих за стену частей с окнами (бойницами), открывающимися вниз - для сбрасывания на нападающих камней.

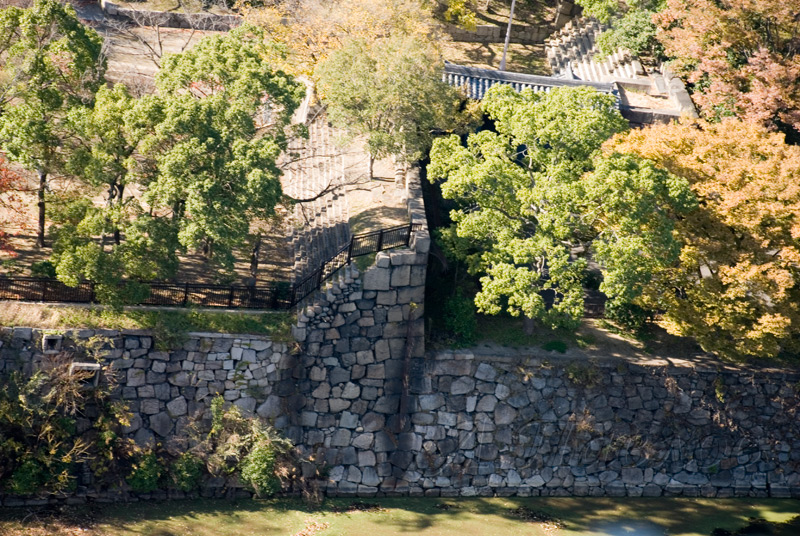

В плане наружные стены удивляют человека, привыкшего к регулярности плана европейских крепостей - выступы, казалось бы предназначенные для фланкирования стен, расположены без какой-либо четкой системы. Аналоги угловых башен или бастионов отсутствуют вообще.

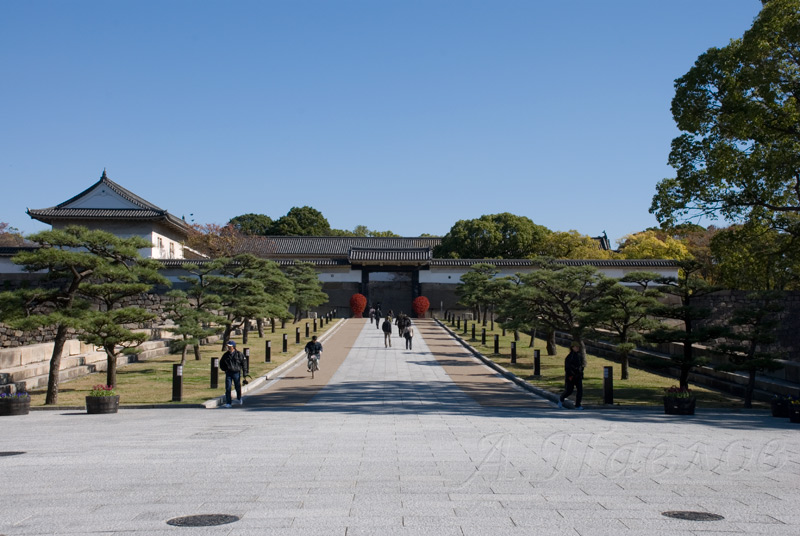

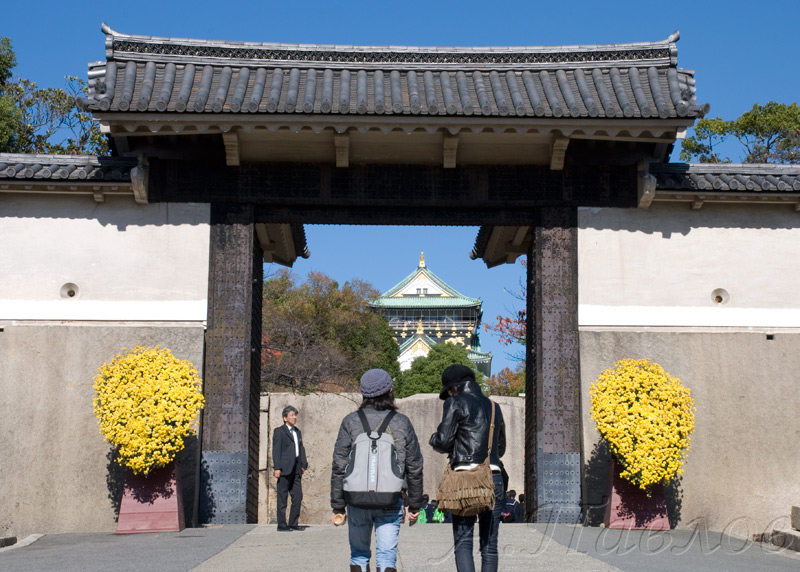

Главные ворота, называются Отемон
Даже пройдя под огнем из бойниц, расположенных по обе стороны ворот, и ворвавшись в них, штурмующие попадают в маленький дворик, где снова оказываются под огнем
Вот вид на наружную стену из первого дворика.
яя, белая часть стен делалась из дерева и обмазывалась слоем глины и штукатурки. Как мне сказал один японец, использовался также японский вариант бетона с рубленой соломой.
Нельзя не обратить внимание на размер камней, из которых сложена стена
По приказу Хидэёси камни для строительства замка везли со всей Японии, использовались даже камни из стен храмов и могильные памятники.
Для того, чтобы попасть ко вторым воротам, в этом дворике надо повернуть направо - вот они, вторые ворота, вид изнутри

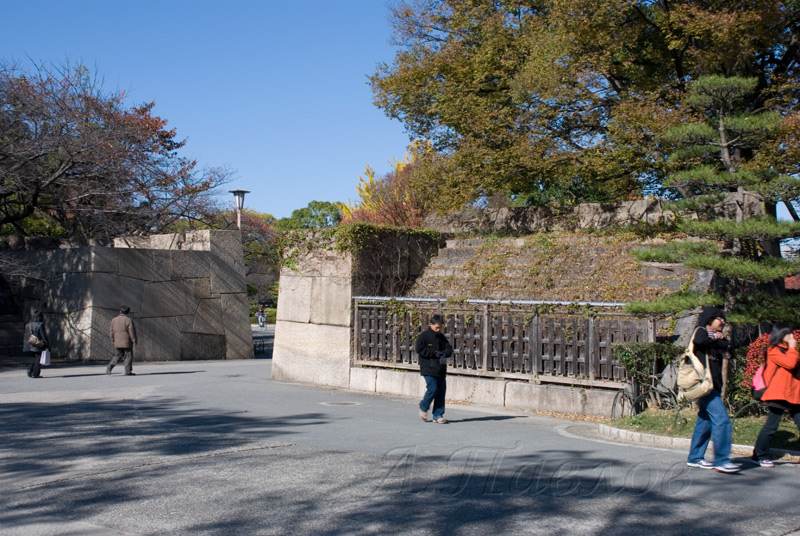

Далее налево и, снова под обстрелом, к третьим воротам, от котоорых мало что осталось
Это были ворота во вторую цитадель, назывались они Минамишики-римон. Справа от ворот на каменной стене располагались две маленькие башенки, в которых находились большие барабаны, использовавшиеся в мирное время для указания времени, а в военное - для сигналов тревоги. Построенные в 1628 году, они были разрушены в ходе гражданской войны в 1868 году.

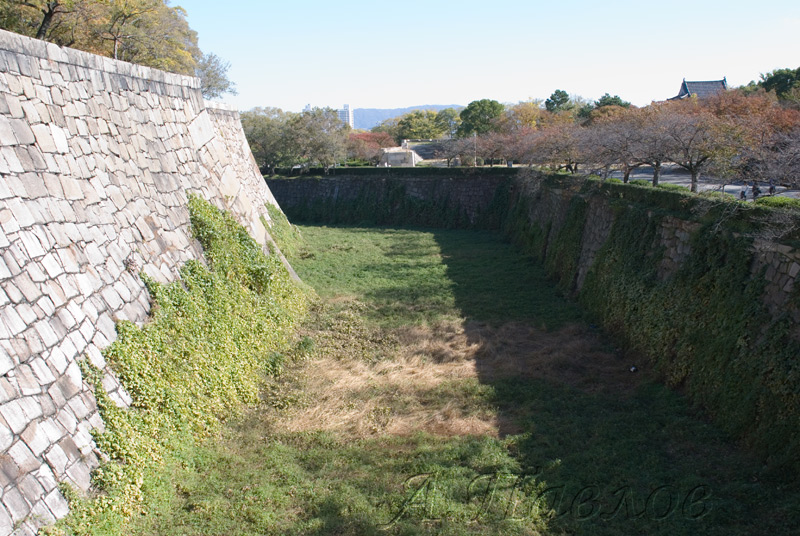

Но взятие этих ворот отнюдь не означало попадания во вторую, внутреннюю ограду - сначала надо было пройти вдоль рва, опять-таки под обстрелом со стен цитадели (Хонмару)
и только потом, пройдя еще один мост, можно было оказаться перед четвертыми воротами
-
Вложение: map.jpg
(Размер: 235.43KB, Загружено 3193 раза)
-
Вложение: wall_1.jpg
(Размер: 198.44KB, Загружено 2771 раз)
-
Вложение: Gate_1.jpg
(Размер: 141.12KB, Загружено 2732 раза)
-
Вложение: Gate_2.jpg
(Размер: 174.85KB, Загружено 2710 раз)
-
Вложение: Wall_inside.jpg
(Размер: 157.16KB, Загружено 1137 раз)
-
Вложение: Stones_1.jpg
(Размер: 187.33KB, Загружено 2739 раз)
-
Вложение: Gate_3.jpg
(Размер: 151.42KB, Загружено 2719 раз)
-
Вложение: Gate_4.jpg
(Размер: 205.14KB, Загружено 2686 раз)
-
Вложение: channel.jpg
(Размер: 207.05KB, Загружено 2700 раз)
-
Вложение: Gate_5.jpg
(Размер: 183.11KB, Загружено 2691 раз)
-
Вложение: Stone_2.jpg
(Размер: 186.98KB, Загружено 2615 раз)
-
Вложение: Tower.jpg
(Размер: 287.80KB, Загружено 2486 раз)
С уважением,
Александр
|
|
|
|
| Re: Японские замки [сообщение #3255 является ответом на сообщение #3254] |
вс, 23 ноября 2008 17:23  |
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|

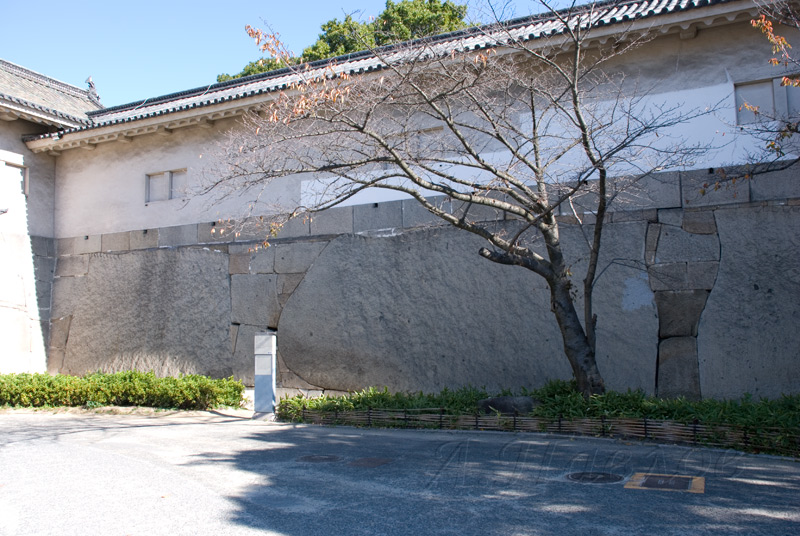

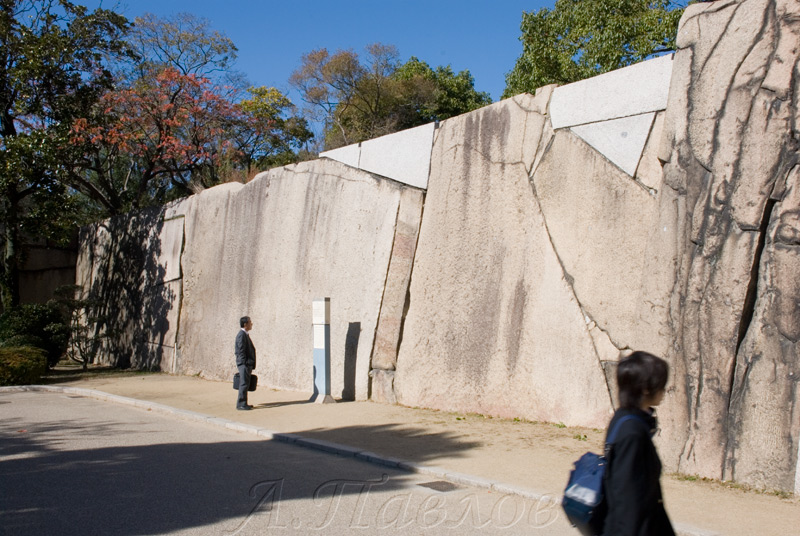

Но за четвертыми воротами атакующих опять встречал огонь со стен. А фроантальная стена напротив ворот сложена вот из таких камней - самый большой, прямо напротив ворот, имел имя собственное - Такойси или камень-осьминог. Это самый крупный камень в стенах замка, его вес 130 тонн, площадь "фасада" 60 м кв. Левее - третий по величине камень, вес его 120 тонн.
Поворот под огнем направо - и последние, пятые ворота, Сакурамон Даймон, также разрушенные в 1868 году в ходе гражданской войны. А за ними - внутренний двор цитадели.

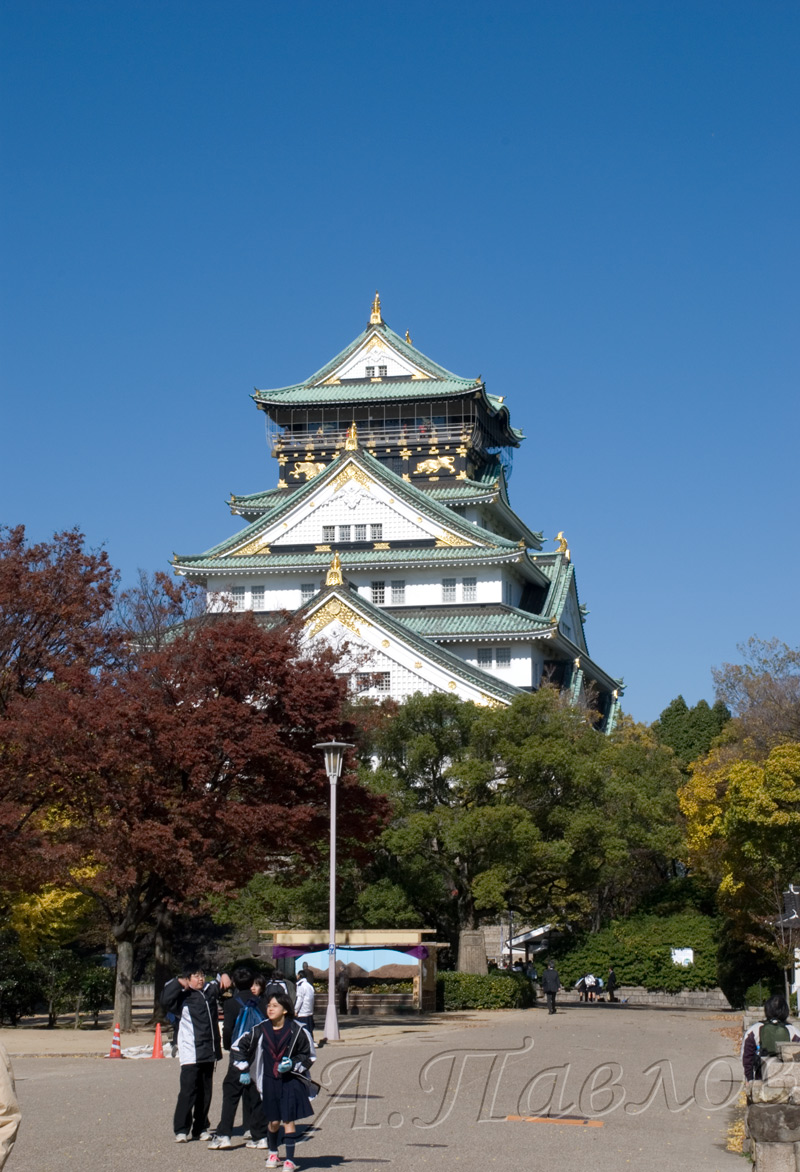

А во дворе много всего было, а сейчас только дурацкое здание музея постройки не помню каких годов, да главная башня замка - тэнсюкаку.

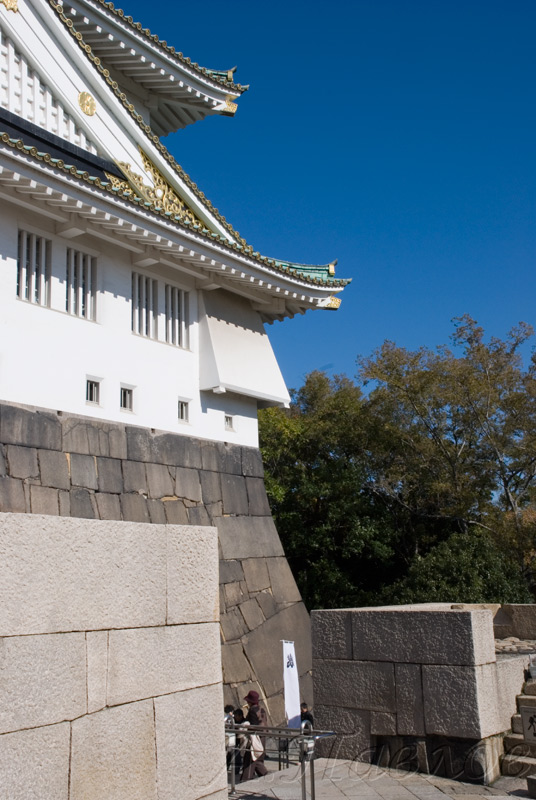

Главная башня, в которой и ждал меня главный облом. Но про облом чуть позже. Лестница, ведущая ко входу в башню, тоже отнюдь на парадная, но построена с учетом оборонительных задач - надо пройти несколько маршей под огнем
Обстрел велся как с вышерасположенных лестничных пдлощадок,
так и из башни

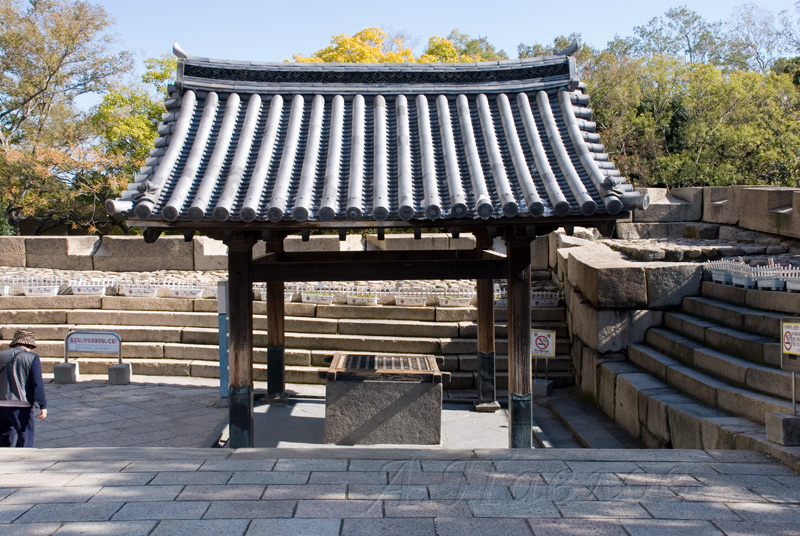

На площадке после второго марша колодец, глубина, если не изменяет память, метров 30 с чем-то.

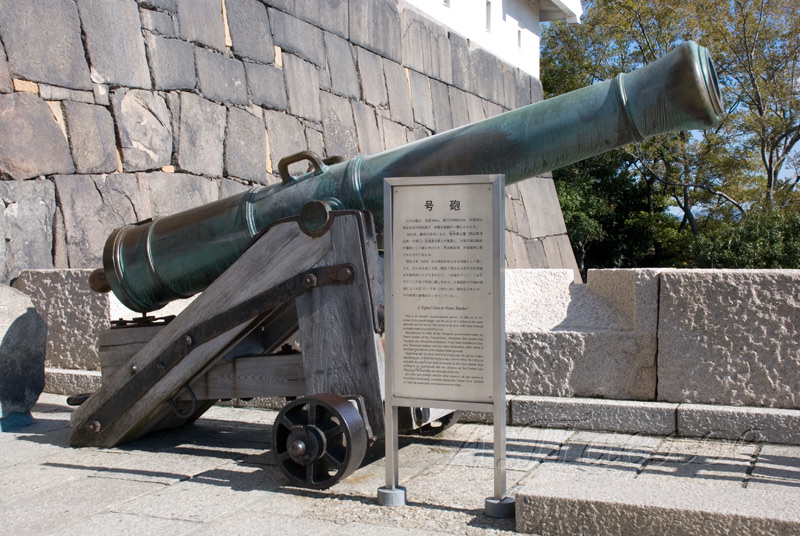

Перед входом в башню стоит японская бронзовая пушка, изготовленная в 1963 году. Довольно неожиданная дата для такой пушки.
Ну а за пушкой, в самой башне, полный облом - сплошной бетон. Башня была восстановлена в 30-х годах в бетоне, снаружи - копия старой башни, а внутри - бетонный каркас  , музейная экспозиция.
-
Вложение: tower_2.jpg
(Размер: 143.91KB, Загружено 2444 раза)
-
Вложение: kolodets.jpg
(Размер: 214.03KB, Загружено 2629 раз)
-
Вложение: embrazures.jpg
(Размер: 223.73KB, Загружено 2512 раз)
-
Вложение: embrazures_2.jpg
(Размер: 149.13KB, Загружено 2440 раз)
-
Вложение: gun.jpg
(Размер: 199.92KB, Загружено 2513 раз)
С уважением,
Александр
[Обновления: вс, 23 ноября 2008 18:45] Известить модератора |
|
|
|
|
|
| Замок Хиросима [сообщение #3307 является ответом на сообщение #3254] |
чт, 27 ноября 2008 21:47 |
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|
Посмотреть на замок Хиросима сверху можно здесь
http://maps.google.com/maps?t=h&hl=ru&ie=UTF8&ll =34.401439,132.459519&spn=0.003351,0.00773&z=18

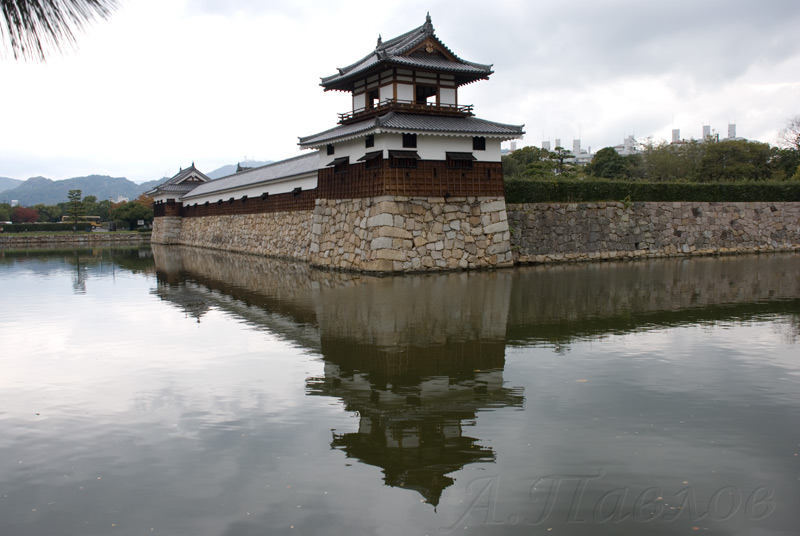

Замок был основан в конце XVI dtrf (1589 - 1561) Мори Теримото, одним из ближайших сподвижников Тоётоми Хидэёси. Как и всякий порядочный замок, он окружен глубоким и широким рвом, наполненным водой. Перед основным островом (Хонмару), на котором расположен замок, маленький островок - Ниномару, своего рода предмостное укрепление.

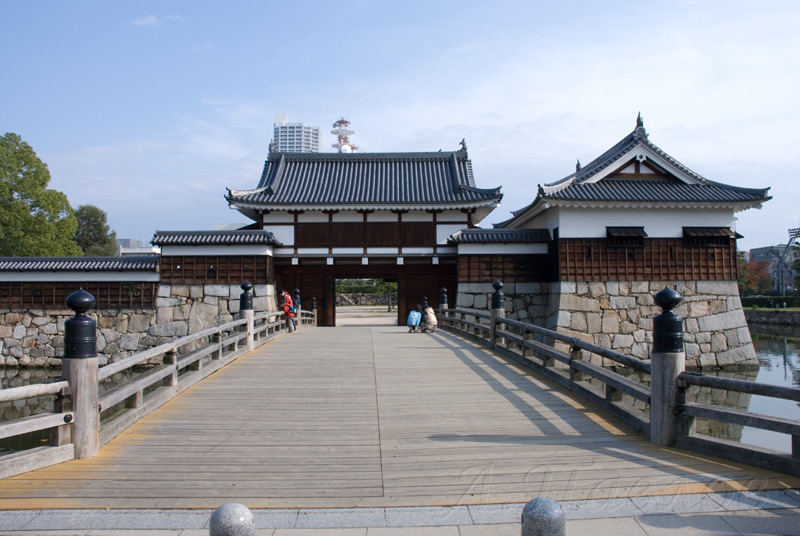

Мост. Вражью силу встречают фронтальным огнем из бойниц, со стен и башен, а также фланговым со стен основного укрепления.

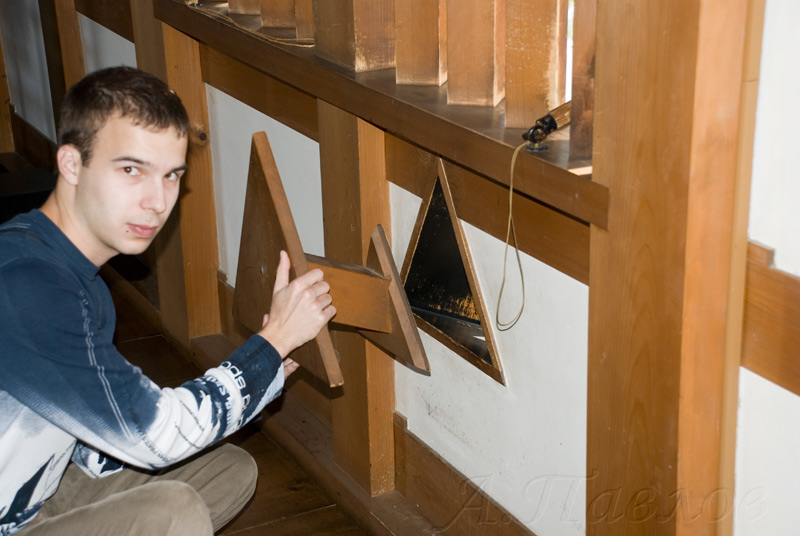

Бойницы у них очень забавные - студент мой затычку вытащил, теперь переживает - вставит ли обратно

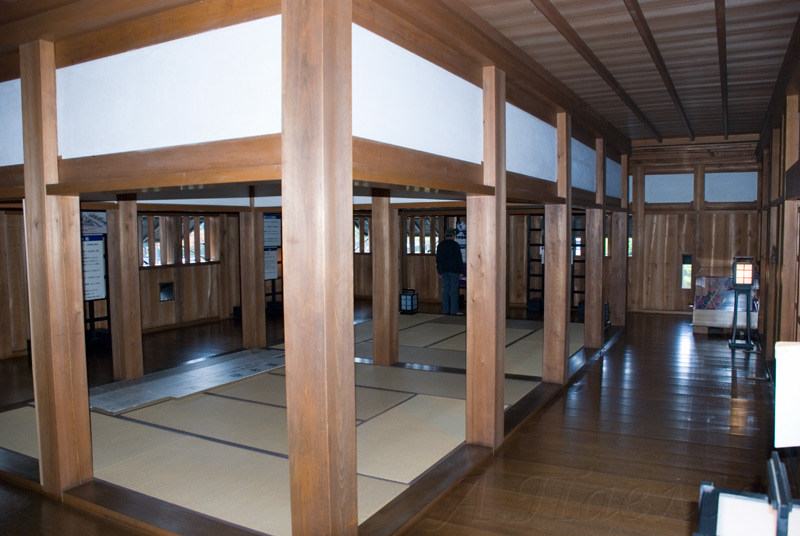

Внутри угловой башни - по стенам бойницы, а посередке циновки - можно сесть и чайку попить

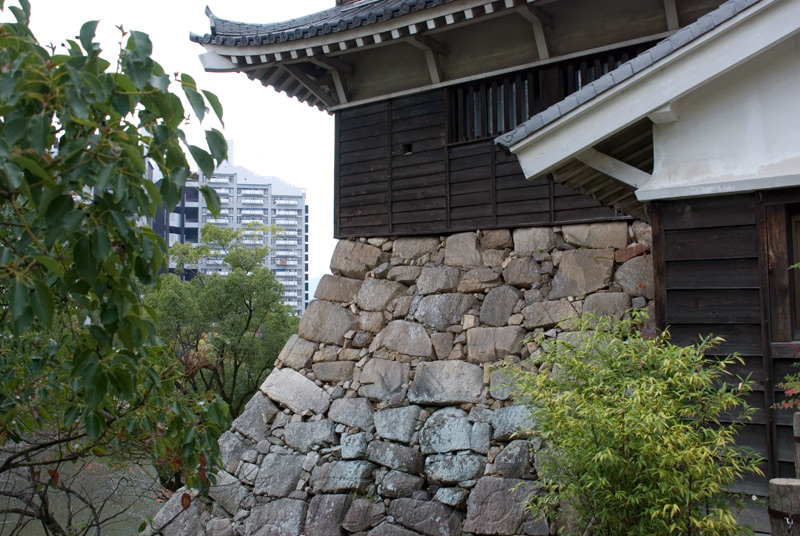

Конструкция угловой башни - напоминает мою дачу

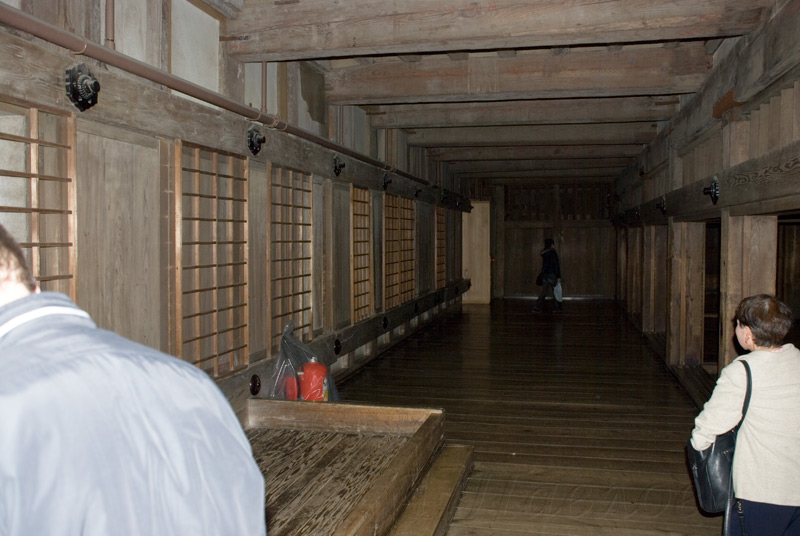

Галерея, соединяющая угловые башни - в конструкции только дерево, ни одногогвоздя обнаружено не было
Надвратная башня, вид со двора

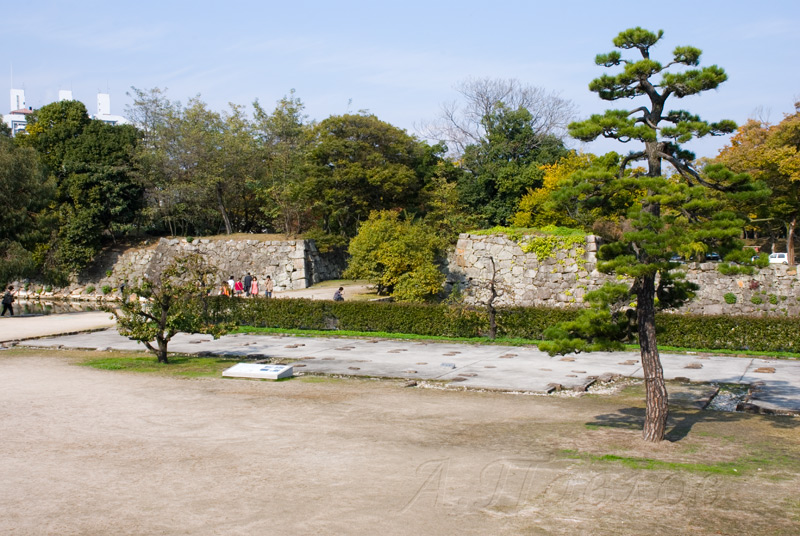

Двор предмостного укрепления защищен стеной с фронта, но открыт обстрелу со стен основного укрепления
Замок находился всего в семистах с чем-то метрах от эпицентра взрыва и, естественно, кроме каменных стен ничего не уцелело. Предмостное укрепление и главная башня были восстановлены после войны, в 1958 году. Единственное сооружение, пережившее 6 августа - бетонный бункер связи, из которого и было послано первое сообщение о взрыве бомбы.
-
Вложение: Tet-de-pon.jpg
(Размер: 166.93KB, Загружено 2330 раз)
-
Вложение: Bridge.jpg
(Размер: 134.97KB, Загружено 2407 раз)
-
Вложение: embrazure.jpg
(Размер: 110.44KB, Загружено 2346 раз)
-
Вложение: inside_the_tower.jpg
(Размер: 119.62KB, Загружено 2361 раз)
-
Вложение: design.jpg
(Размер: 149.30KB, Загружено 2434 раза)
-
Вложение: passage.jpg
(Размер: 176.97KB, Загружено 2435 раз)
-
Вложение: design_2.jpg
(Размер: 108.65KB, Загружено 2405 раз)
-
Вложение: Gate-tower.jpg
(Размер: 144.03KB, Загружено 2448 раз)
-
Вложение: Walls.jpg
(Размер: 195.33KB, Загружено 2393 раза)
-
Вложение: Photo.jpg
(Размер: 257.68KB, Загружено 2426 раз)
С уважением,
Александр
[Обновления: чт, 07 мая 2009 14:27] от Модератора Известить модератора |
|
|
|
| Re: Замок Хиросима [сообщение #3308 является ответом на сообщение #3307] |
чт, 27 ноября 2008 22:07 |
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|

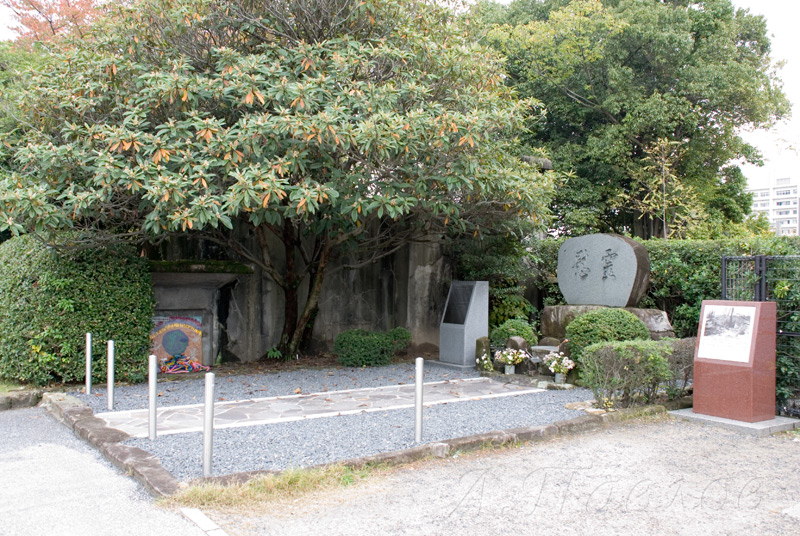

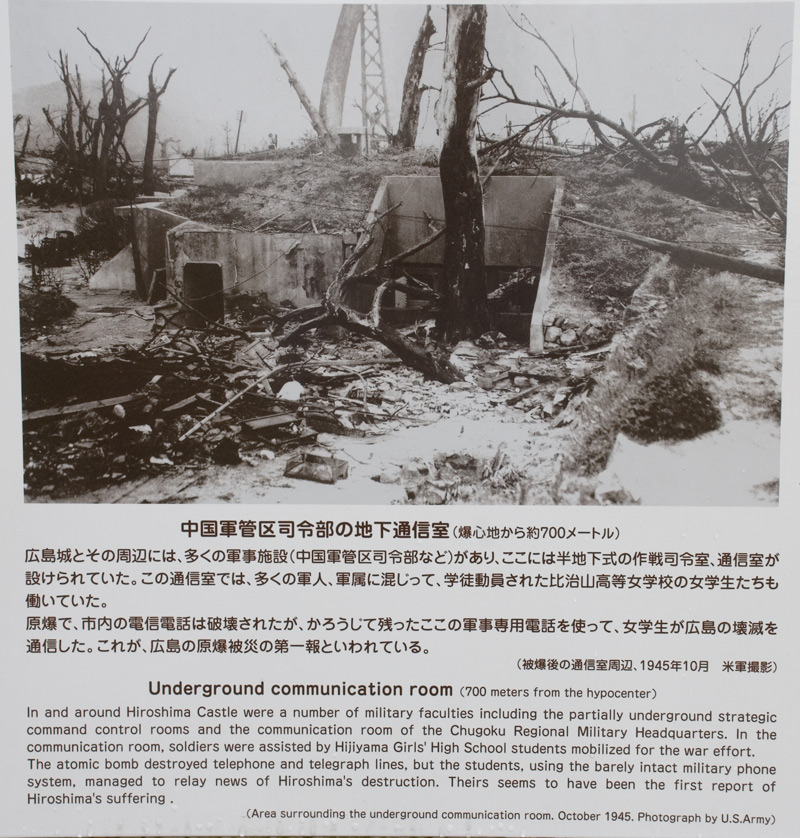

Вот он, бункер этот

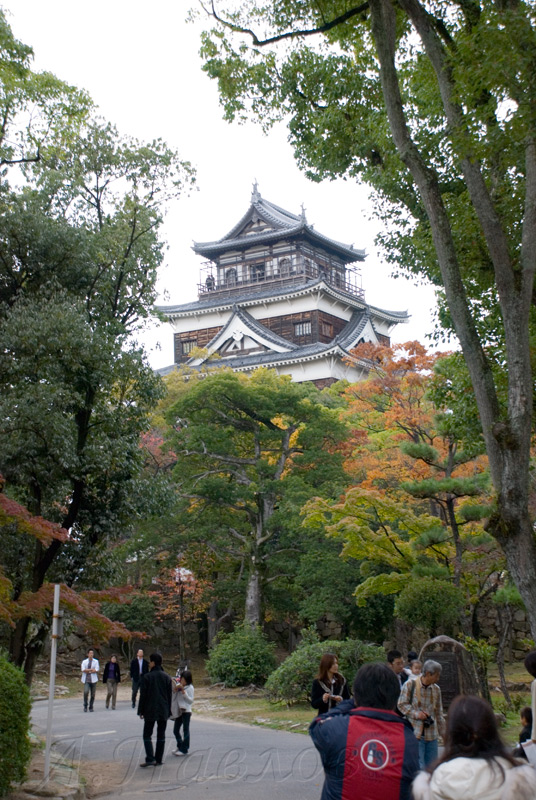

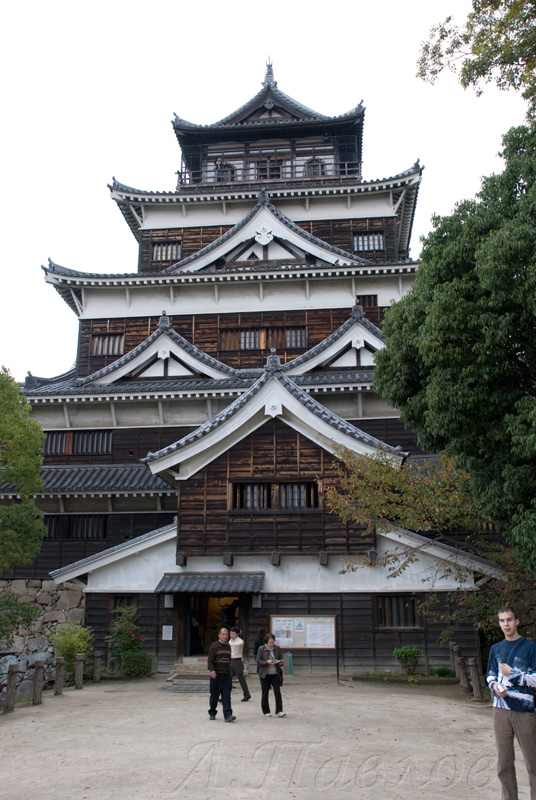

А вот и главная башня
Высота вместе с земляным основанием - 39 метров, сама башня - 26,6 метра, 5 этажей, земляной холм под ней - 12,4 метра.
Внутри, увы, бетонный каркас.
Стена земляного холма, на котором стоит башня

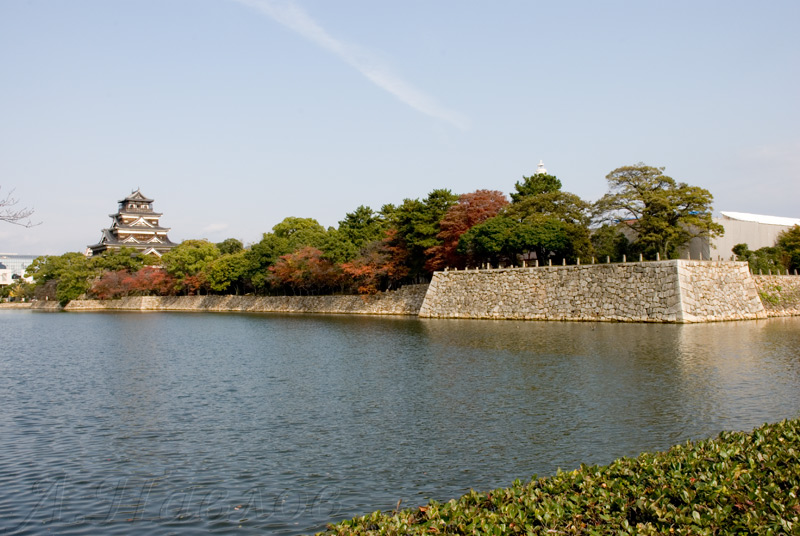

И несколько видов замка
-
Вложение: Bunker.jpg
(Размер: 255.55KB, Загружено 2296 раз)
-
Вложение: Main_tower.jpg
(Размер: 221.36KB, Загружено 2216 раз)
-
Вложение: Main_tower_2.jpg
(Размер: 161.30KB, Загружено 2349 раз)
-
Вложение: wall_2.jpg
(Размер: 192.88KB, Загружено 2363 раза)
-
Вложение: view.jpg
(Размер: 85.48KB, Загружено 2315 раз)
-
Вложение: view_2.jpg
(Размер: 106.04KB, Загружено 2332 раза)
-
Вложение: view_3.jpg
(Размер: 150.62KB, Загружено 2319 раз)
С уважением,
Александр
|
|
|
|
| Замок Химедзи (Himeji) [сообщение #3315 является ответом на сообщение #3254] |
пт, 28 ноября 2008 19:37 |
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|
Этот замок представляет наибольший интерес, так как в процессе реставрации пришедшие в негодность элементы конструкции были заменены аналогичными, а то, что можно было сохранить, - сохранили. По мнению моего японского коллеги, замок Химедзи - лучший в Японии, в его помещениях лучше всего можно почувствовать атмосферу старой Японии. Замок считается нициональным сокровищем Японии и внесен в список всемирного наследия ЮНЕСКО.
Посмотреть на замок сверху можно здесь http://maps.google.com/maps?t=h&hl=ru&ie=UTF8&ll =34.837741,134.695172&spn=0.006666,0.01546&z=17

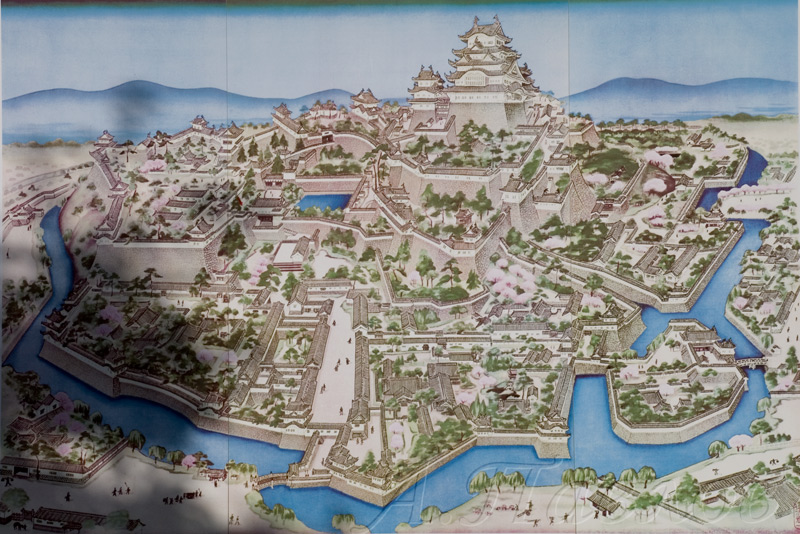

Первое укрепление на этом месте появилось еще в 1333 году, а нынешний вид замок в общем приобрел после окончания эпохи войн, в 1609 году. Вот макет города и замка
Рвы и стены, окружающие околозамковое поселение, сохранились и по сей день. А вот вид замка в конце XIX века

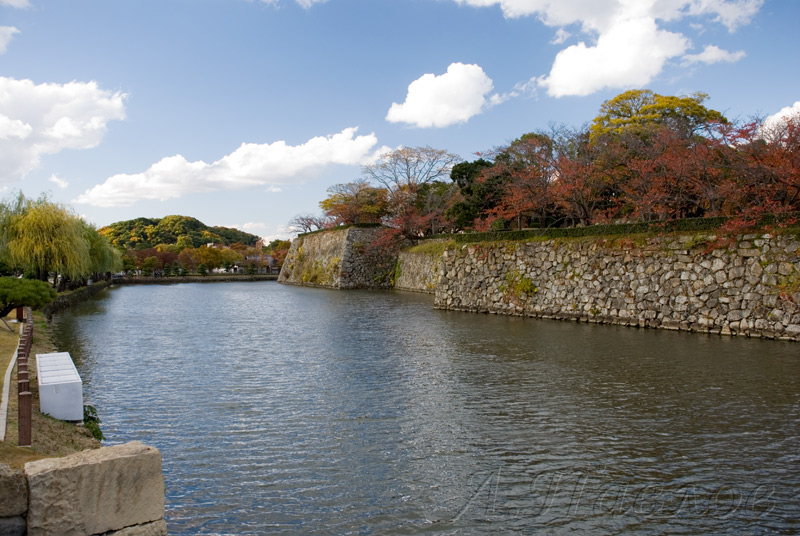

Наружные стены и ров, окружающие замок

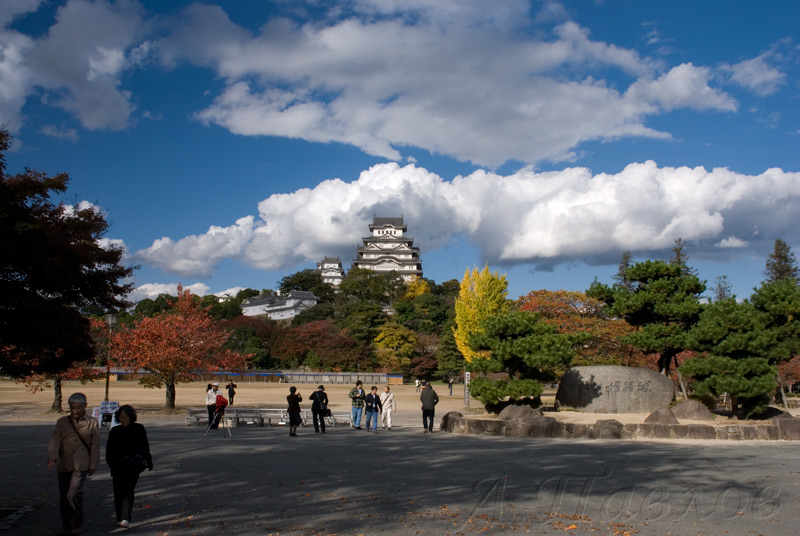

Вид на главную башню от главных ворот замка
Чтобы подойти к башне надо, как и во всех остальных замках, миновать несколько ворот, прорваться несколько раз сквозь обстрел со стен.

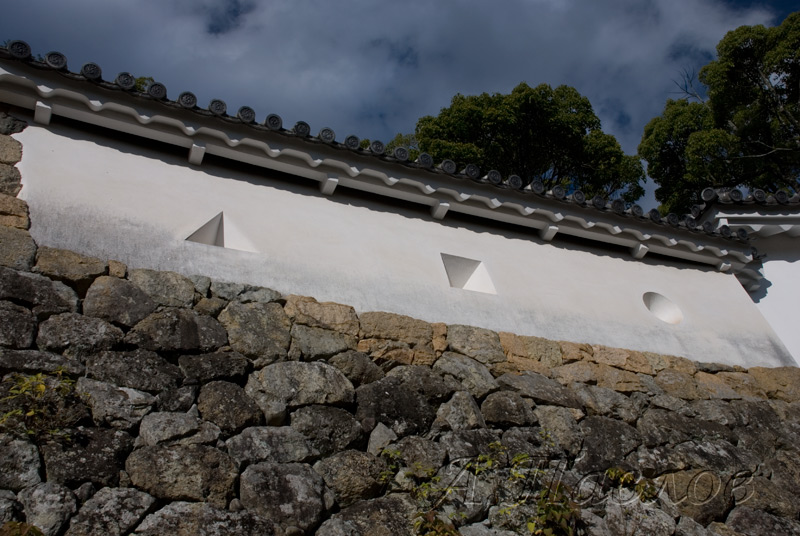

Амбразуры для огнестрельного оружия. Все разные

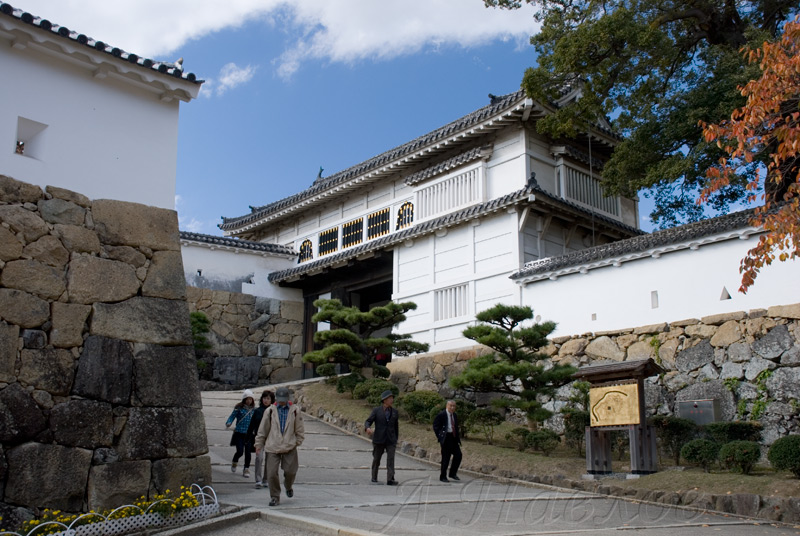

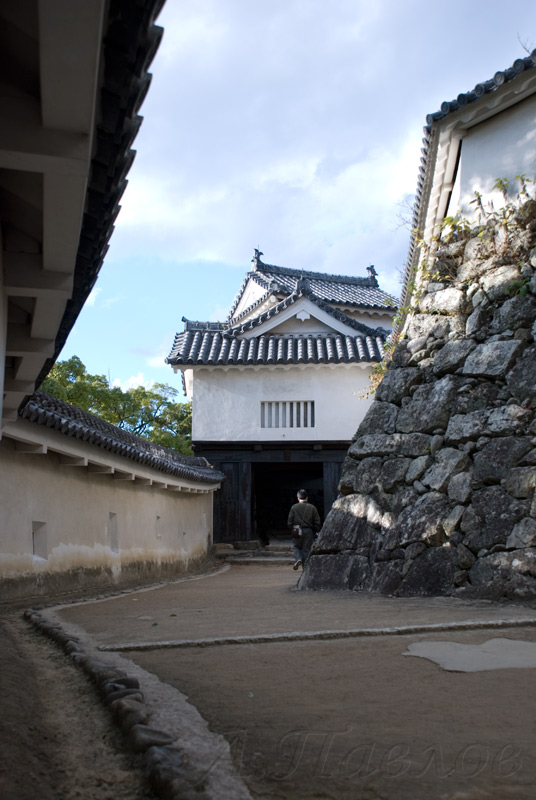

Сквозь одни ворота прорвались, но впереди еще несколько. И путь к каждым из последующих - под огнем обороняющихся
А до главной башни еще далеко

Еще одни ворота
-
Вложение: model.jpg
(Размер: 118.46KB, Загружено 2342 раза)
-
Вложение: map_Himeji.jpg
(Размер: 196.62KB, Загружено 2533 раза)
-
Вложение: Walls.jpg
(Размер: 170.20KB, Загружено 2374 раза)
-
Вложение: view_1.jpg
(Размер: 141.47KB, Загружено 2308 раз)
-
Вложение: Gate_1.jpg
(Размер: 180.21KB, Загружено 2371 раз)
-
Вложение: embrazures.jpg
(Размер: 155.25KB, Загружено 2317 раз)
-
Вложение: Way_1.jpg
(Размер: 198.67KB, Загружено 2305 раз)
-
Вложение: Gate_2.jpg
(Размер: 124.71KB, Загружено 2319 раз)
-
Вложение: Way_2.jpg
(Размер: 213.98KB, Загружено 2329 раз)
С уважением,
Александр
[Обновления: пт, 28 ноября 2008 20:12] Известить модератора |
|
|
|
| Re: Замок Химедзи (Himeji) [сообщение #3317 является ответом на сообщение #3315] |
пт, 28 ноября 2008 20:46 |
Александр Павлов
Сообщений: 4466
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
|
|
|
|

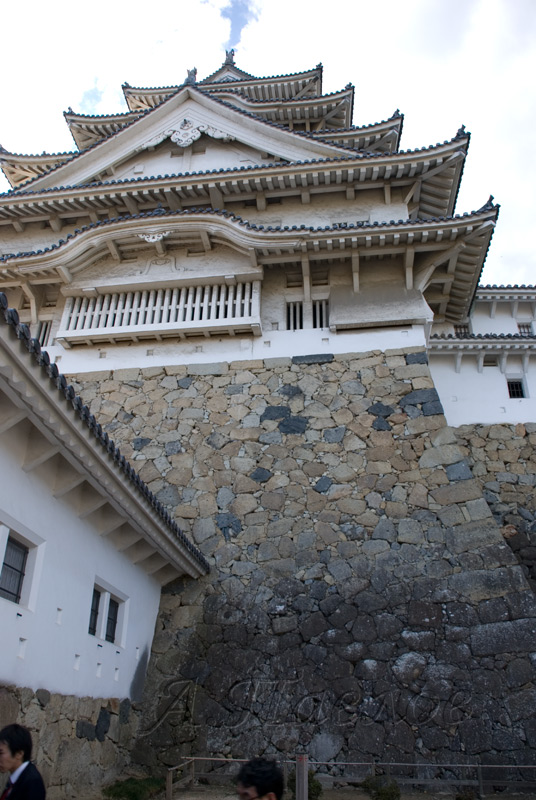

Главная башня

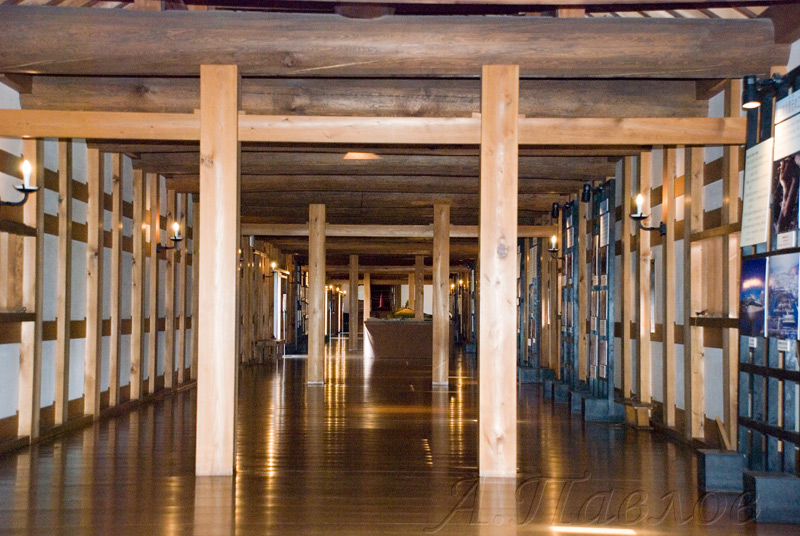

Внутри башни
На каждом этаже хранитися запас оружия
Лестница между этажами весьма крута и шаг ступенек достаточно велик даже для меня, постоянно "вытарчивавшего" из японской толпы не менее чем на голову вверх. А учитывая присущую японской нации коротко- и криво-ногость, как они, бедные, по этой лестнице туда-сюда бегали .... да еще с оружием ....
Еще один интерьер башни.

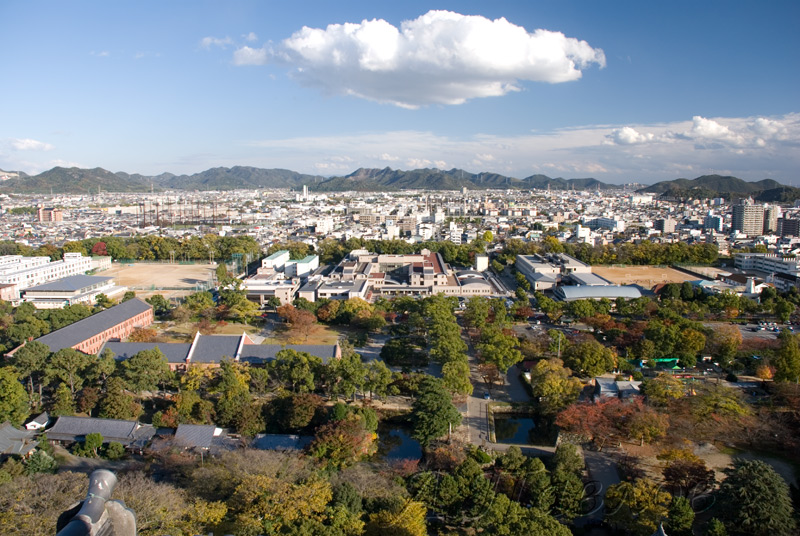

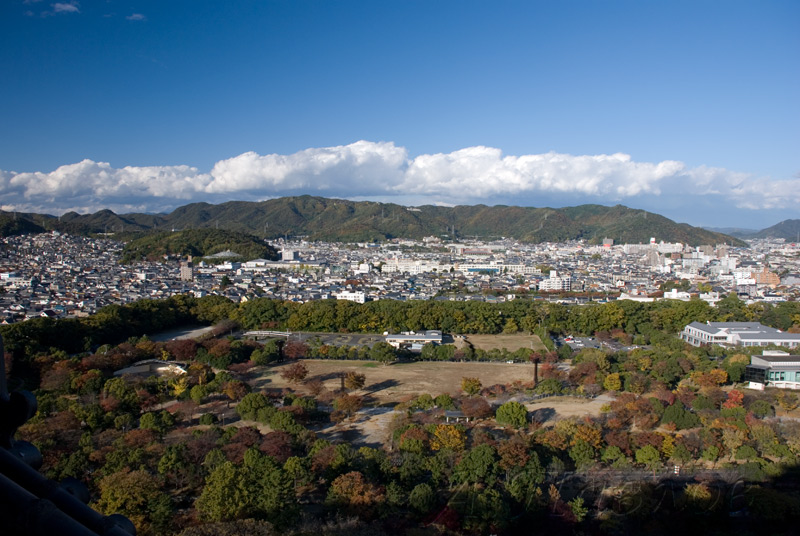

Виды с верхнего яруса башни

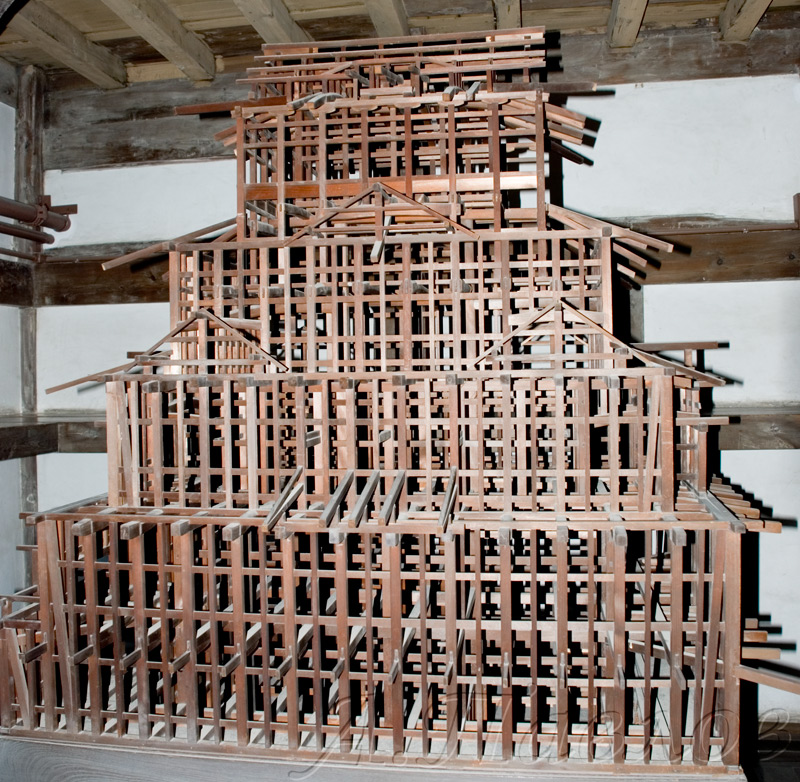

Конструкция башни
На макете этого, к сожалению, не видно, а конструкция очень забавная - в центре башни, на некотором расстоянии друг от друга, стоят два цельных ствола, высотой, равной высоте башни, - вся конструкция построена вокруг этих двух стволов.

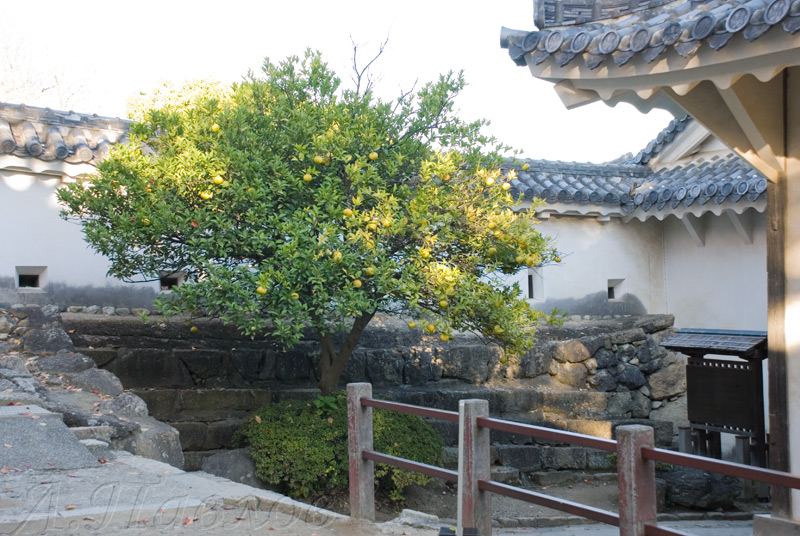

А вот другое дерево. На постройку башни не годится, зато растет рядом с банкетом

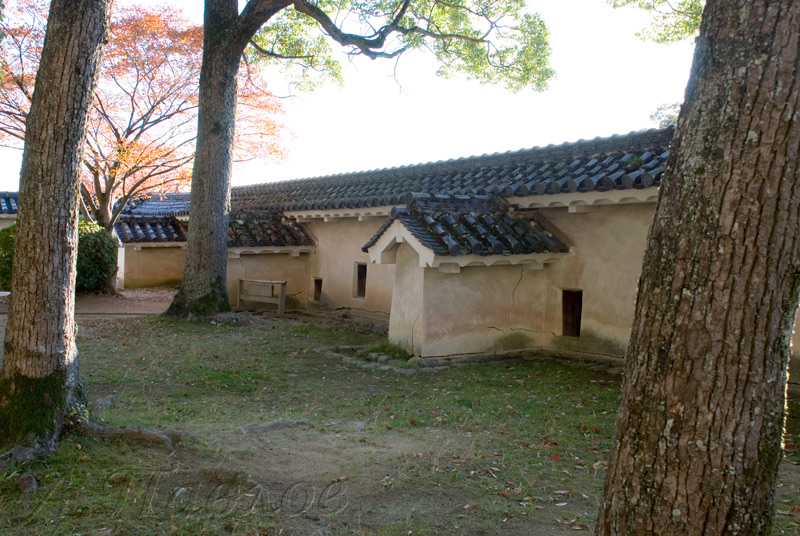

Оборонительная стена - первый раз увидел траверсы
-
Вложение: Tower.jpg
(Размер: 162.96KB, Загружено 2173 раза)
-
Вложение: Inside_the_tower.jpg
(Размер: 126.06KB, Загружено 2309 раз)
-
Вложение: Inside_the_tower_2.jpg
(Размер: 154.58KB, Загружено 2182 раза)
-
Вложение: Stair.jpg
(Размер: 159.19KB, Загружено 2319 раз)
-
Вложение: Inside_the_tower_3.jpg
(Размер: 143.13KB, Загружено 2165 раз)
-
Вложение: iew_from_top.jpg
(Размер: 203.56KB, Загружено 2329 раз)
-
Вложение: iew_from_top_1.jpg
(Размер: 165.89KB, Загружено 2312 раз)
-
Вложение: Construction.jpg
(Размер: 300.10KB, Загружено 2235 раз)
-
Вложение: Tree.jpg
(Размер: 197.36KB, Загружено 2162 раза)
-
Вложение: Walls_2.jpg
(Размер: 206.41KB, Загружено 2304 раза)
