Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52385 является ответом на сообщение #52384] пт, 17 апреля 2015 06:38 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

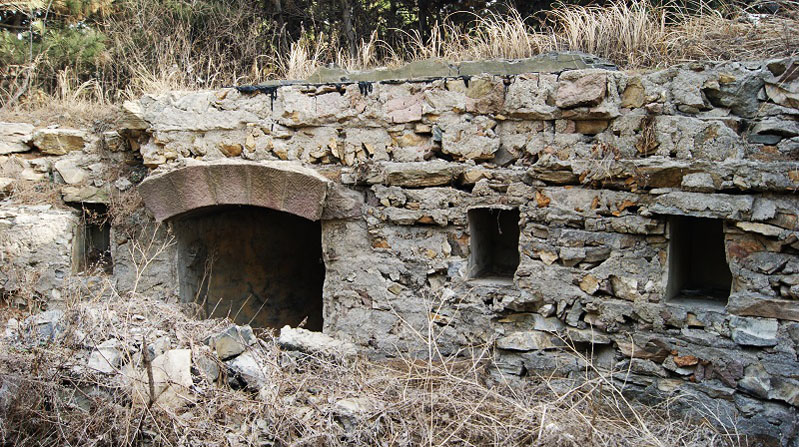

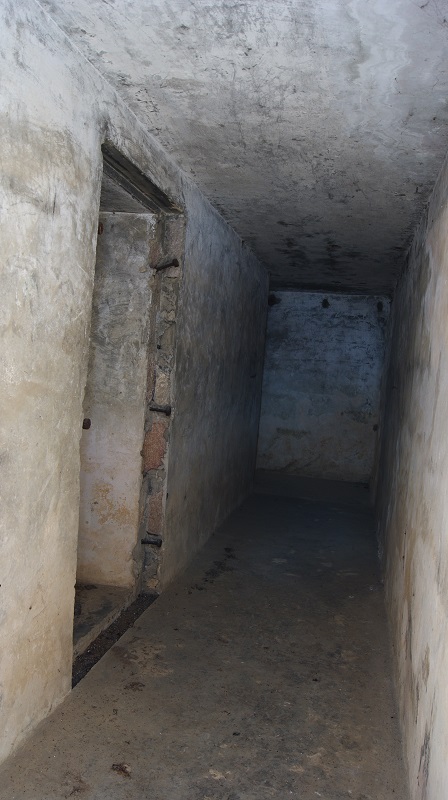

В доте на левом фланге фортификационного ансамбля Восточной батареи в Яньтае вход расположен не в тыльной, а в боковой стене.
index.php?t=getfile&id=26024&private=0

По результатам знакомства с японской фортификацией времен Второй мировой войны на примере района расположения только двух батарей в Яньтае – Западной и Восточной, возникает впечатление о создании японцами некоего Тихоокеанского вала – рубежа противодесантной обороны вдоль побережья, насыщенного десятками и сотнями огневых точек, большим количеством противокатерных (противодесантных батарей) и значительного количества подземных комплексов, не уступающая известной оброне островов Тихого океана. Частично это подтвердилось и в других местах далее по побережью. Т.е. японцы серьезно опасались высадки десанта союзников на китайском побережье и готовились к отражению десанта. Но с выводами по этому поводу торопиться рано…

Следующим пунктом, где располагаются фортификационные сооружения различных эпох является Вэйхавэй - главная военно-морская база китайского севернго (Бэйянского) флота в конце 19 века и известное место боевых действий во период японно-китайской войны 1894-1895 года. Собственно исследовать Вэйхайвэй не получилось, так как основное время было потрачено на расположенный в 4 км от берега остров Люгун (Люгундао) - ключевое место в обороне Вэйхайвэя.

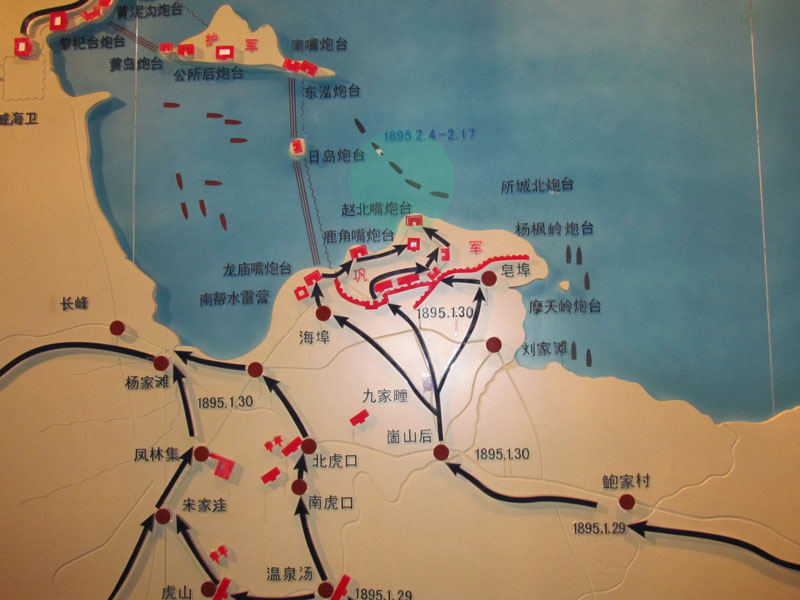

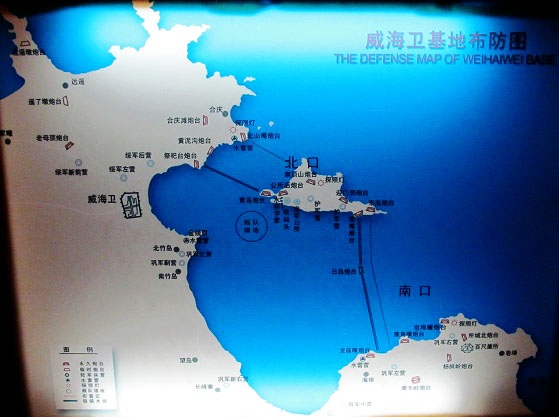

Общая схема обороны приведена в музее японо-китайской войны, расположенной на том же острове Люгун.
index.php?t=getfile&id=26030&private=0
Как видно из схемы конфигурация береговой полосы и остров Люгун создавали удобную для стоянки судов гавань Вэйхайвэя. От острова до берега собственно Вэйхайвэя шли две линии минных и боновых заграждений, препятствующих проходу вражеских кораблей на внешний рейд. Непосредственно подходы к Вэйхайвэю прикрывали три группы батарей - северная, южная и на острове Люгун (в т.ч. островок Жидао), в составе которых находилось 131 орудие, в т.ч. 210-мм, 240-мм и даже 280-мм береговые орудия. Северная группа состояла из 5 береговых батарей общим количеством 24 орудия, южная группа - 5 береговых батарей общим количеством 37 орудий, группа остров Люгун - 6 батарей общим количеством 62 орудия, помимо этого была еще одна батарея из 8 орудий на маленьком острове Жидао между о. Люгун и южной группой батарей. Помимо этого на севере, юге и непосредственно в порту Вэхайвэй имелись полевые укрепления, начиная от крепостных стен, заканчивая батареями для полевых орудий. Но в целом как таковой сухопутной обороны не было.
История борьбы за Вэйхайвэй - это отдельная тема, как известно, японцы, не желая брать с моря порт Вэйхайвэя с сильной береговой обороной и китайским флотом, маневрировавшим в гавани за минным и боновым заграждением, приняли решение высадить десант южнее, с суши захватить береговые укрепления и уничтожить китайский флот. Захват с суши северной и южной групп береговых батарей вполне удался японцам, также как и разгром китайского флота, часть которого была потоплена, а часть сдалась японцам. Остров Люгун и маленький островок Жидао держались вплоть до момента капитуляции, вступая в постоянные артиллерийские бои как с японскими кораблями, так и частями японской армии на побережье.

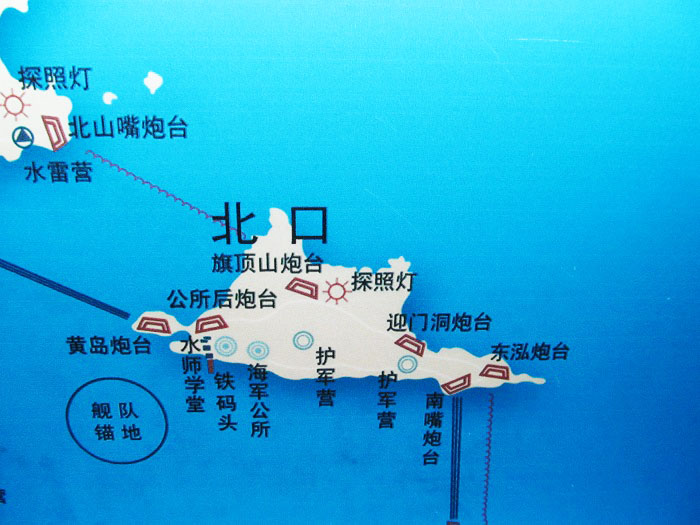

Собственно схему береговой обороны на острове Люгун периода японо-китайской войны 1894-1895 гг. приведу более укрупнено.
index.php?t=getfile&id=26031&private=0

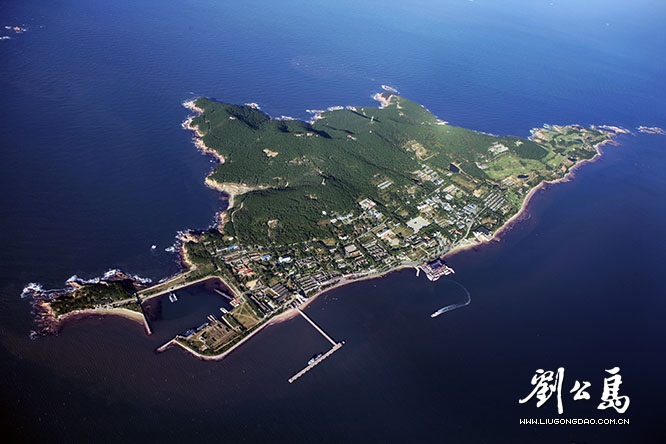

Остров имеет протяженность с запада на восток около 4 км, с севера на юг около 15, км, максимальная высота его над уровнем моря чуть более 150 м.
index.php?t=getfile&id=26032&private=0

Сейчас остров представляет собой туристк-рекреационный ансамбль, куда включены несколько береговых батарей, музей - комплекс щданий, в которых размещался штаб Бейянского флот с отдельной выставкой орудий и других частей, поднятых с китайского крейсера "Цзиюань" (в последующем канонерская лодка "Сайен", погибшая под Порт-Артуром на минах в 1904 году), музей японо-китайской войны, мини-зоопарк, мини-океанариум, выставка военной техники, подводная лодка послевоенной постройки, имеются поля для гольфа, гостиницы, канатная дорога, вдоль береговой черты острова проложена туристическая дорога, по которой ходят электрокары. Плата за удовольствие посетить остров и покинуть его составляет минимально 138 юаней.
  • Вложение: IMG_5816.jpg
    (Размер: 101.42KB, Загружено 252 раза)
  • Вложение: IMG_5820.jpg
    (Размер: 70.44KB, Загружено 510 раз)
  • Вложение: IMG_5816.jpg
    (Размер: 101.42KB, Загружено 672 раза)
  • Вложение: Люгун дао.jpg
    (Размер: 103.00KB, Загружено 633 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52386 является ответом на сообщение #52385] пт, 17 апреля 2015 08:04 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Вернусь к береговой обороне. В западной части острова расположена часть суши, имеющая название Хуандао (Желтый остров), уже давно эта часть соединена дамбой с основной частью острова. Сейчас это место с моря выглядит таким образом.
index.php?t=getfile&id=26033&private=0

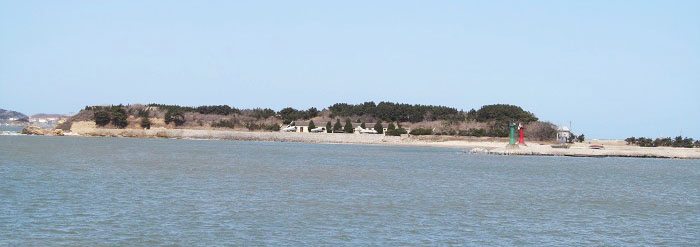

В период японо-китайской войны здесь располагалась береговая батарея на четыре 240-мм орудия, сохранилось ее изображение
Фото с сайта http://60.250.180.26/theme/theme-80/80-index4.html
index.php?t=getfile&id=26034&private=0

Верхняя часть бывшей китайской батареи значительно перестроена в более поздний период, на месте трех 240-мм орудий во время Второй мировой войны японцами устроены железобетонные орудийные дворики для 75-мм (предположительный калибр) орудий, на месте четвертого дворика устроен железобетонный КП японской батареи, а вот подземная часть оставлена китайская конца 19 века. Что из этого получилось попробую описать ниже.

На месте крайнего левого (западного) китайского дворика находится японский железобетонный КП периода Второй мировой войны, подобный как на Восточной батарее в Яньтае, т.е. железобетонный блок, наверху которого находится железобетонная рубка управления огнем и дворик для дальномера.

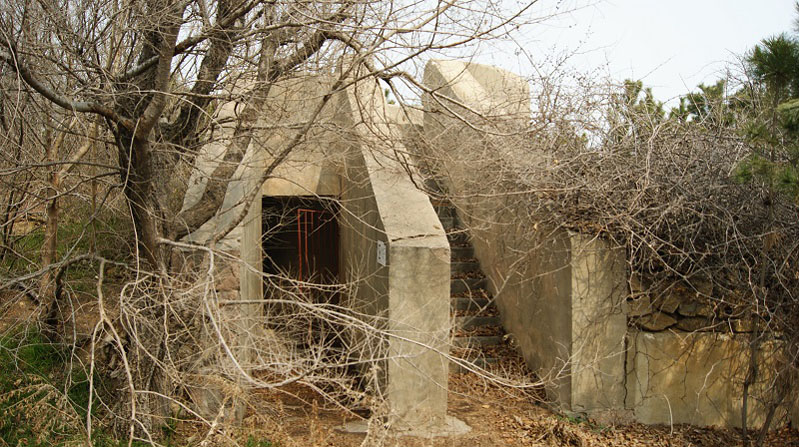

Вид КП с тыла, видна лестница в дворик для дальномера и вход в КП.
index.php?t=getfile&id=26035&private=0

Рубка для дальномера и дворик для дальномера похожи на такие же в Яньтае
index.php?t=getfile&id=26036&private=0

index.php?t=getfile&id=26037&private=0
  • Вложение: IMG_5923.jpg
    (Размер: 47.48KB, Загружено 630 раз)
  • Вложение: Хуандао.jpg
    (Размер: 144.23KB, Загружено 603 раза)
  • Вложение: DSC06431.jpg
    (Размер: 181.18KB, Загружено 615 раз)
  • Вложение: DSC06451.jpg
    (Размер: 146.92KB, Загружено 604 раза)
  • Вложение: DSC06445.jpg
    (Размер: 121.26KB, Загружено 643 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52387 является ответом на сообщение #52386] пт, 17 апреля 2015 08:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

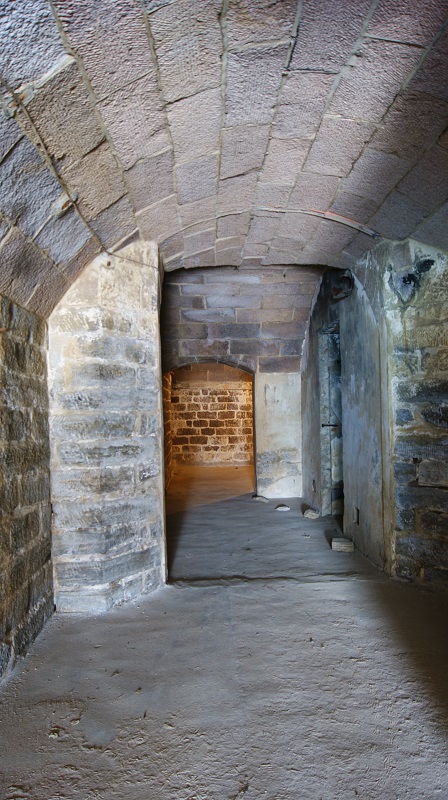

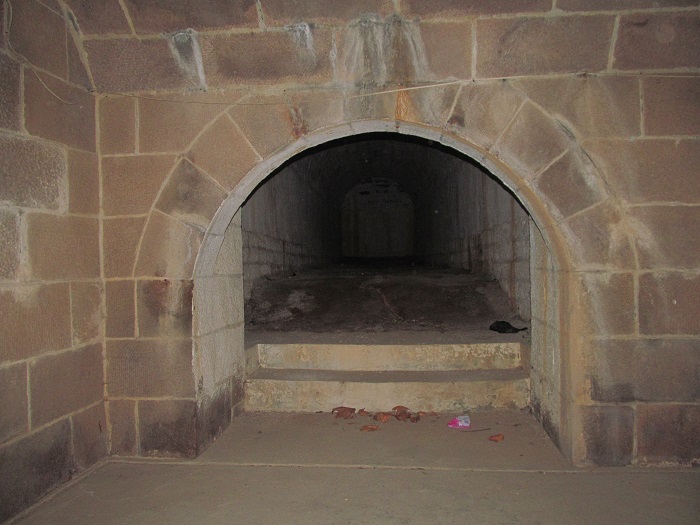

Внутри КП имеется вход в КП и огибающая КП галерея
index.php?t=getfile&id=26038&private=0

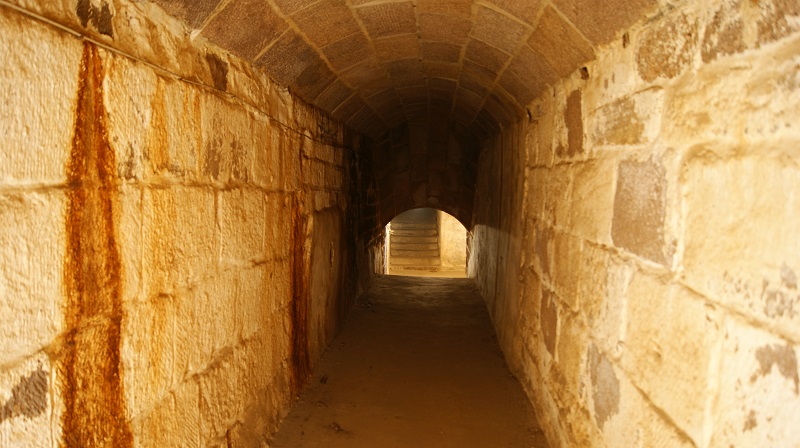

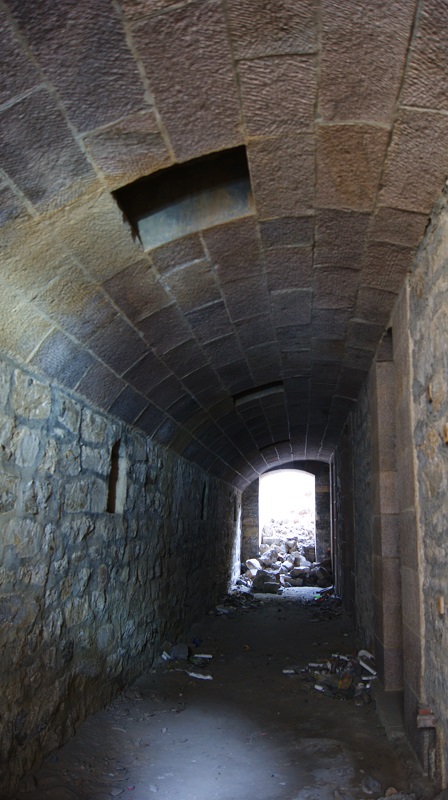

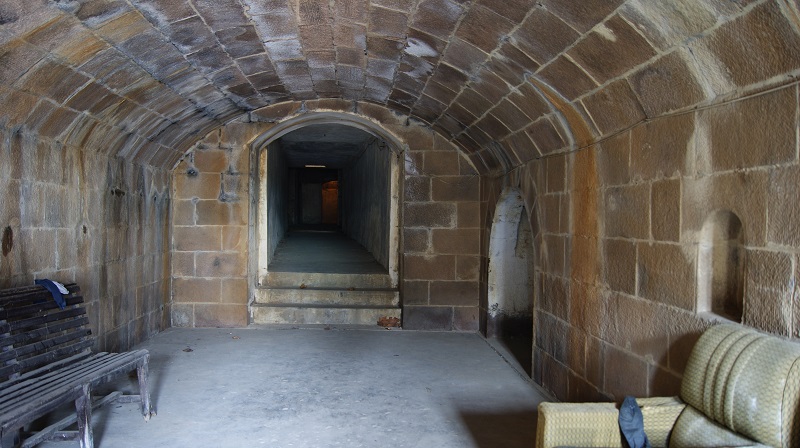

Эта галерея за поворотом смыкается со старой китайской галереей, свод которой выложен гранитом
index.php?t=getfile&id=26039&private=0

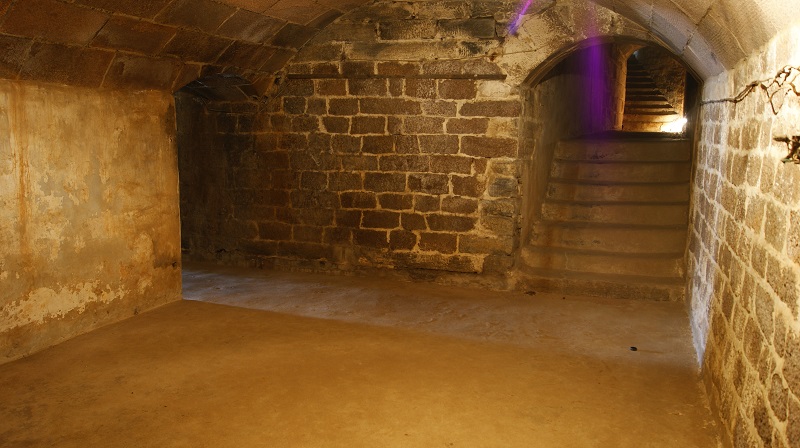

Эта галерея тянется почти на 60 м в сторону горжевой казармы китайской батареи.
Сначала вниз
index.php?t=getfile&id=26040&private=0

Потом горизонтальным участком с небольшим понижением
index.php?t=getfile&id=26041&private=0

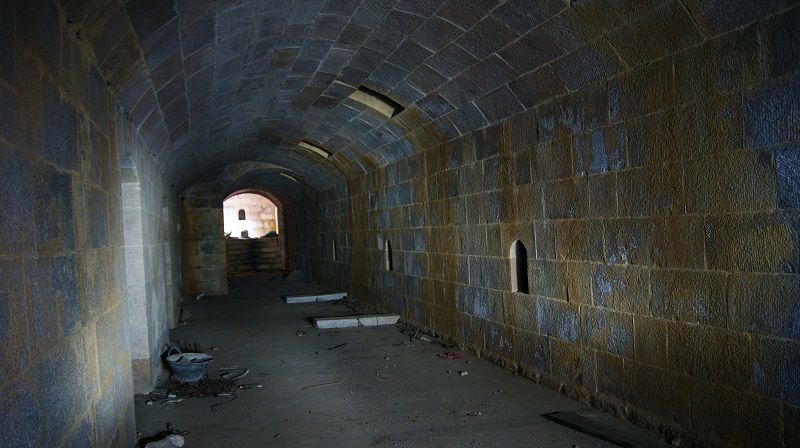

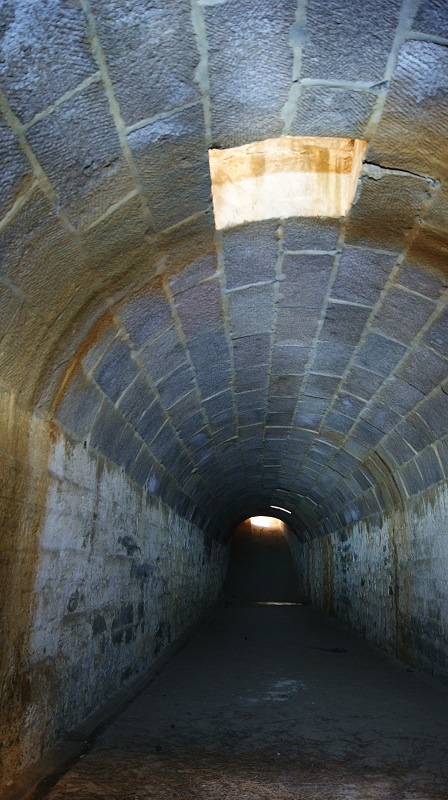

Освещение этой части проводилось через световые люки. Необходимо отметить, что общая толщина грунта сверху этой галереи достигает 3-4 м.
index.php?t=getfile&id=26042&private=0
  • Вложение: DSC06470.jpg
    (Размер: 167.76KB, Загружено 493 раза)
  • Вложение: DSC06475.jpg
    (Размер: 138.45KB, Загружено 604 раза)
  • Вложение: DSC06477.jpg
    (Размер: 153.87KB, Загружено 636 раз)
  • Вложение: DSC06482.jpg
    (Размер: 195.13KB, Загружено 609 раз)
  • Вложение: DSC06487.jpg
    (Размер: 201.39KB, Загружено 609 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52388 является ответом на сообщение #52387] пт, 17 апреля 2015 08:34 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

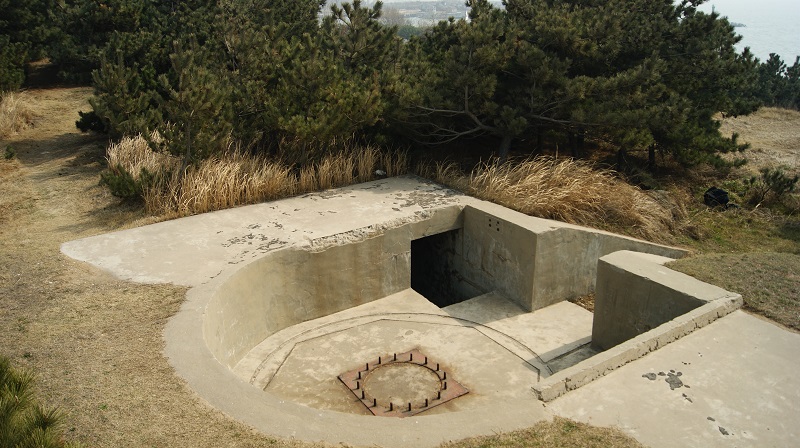

Примерно в 70 м восточнее КП имеется первый орудийный дворик, который своим строением также подобен японскому дворику на Восточной батарее в Яньтае.
index.php?t=getfile&id=26043&private=0

Слева в этом дворике имеется такой же нише-погребок как и на батарее в Яньтае, а вот правая часть - это опять таки вход в китайскую галерею, которая на этот раз более узка, чем галерея, отходящая от КП.
index.php?t=getfile&id=26044&private=0

index.php?t=getfile&id=26045&private=0

Эта галерея связывает все японских три орудийных дворика
index.php?t=getfile&id=26046&private=0

Между орудийными двориками имеются два заглубленных снарядных погреба, предположу так, только вот не совсем понятно как из этого погреба осуществлялась доставка снарядов к китайским 240-мм орудиям. Или это все-таки помещения для личного состава?
index.php?t=getfile&id=26047&private=0
  • Вложение: DSC06498.jpg
    (Размер: 207.24KB, Загружено 603 раза)
  • Вложение: DSC06502.jpg
    (Размер: 204.70KB, Загружено 486 раз)
  • Вложение: DSC06504.jpg
    (Размер: 183.52KB, Загружено 580 раз)
  • Вложение: DSC06507.jpg
    (Размер: 168.13KB, Загружено 599 раз)
  • Вложение: DSC06511.jpg
    (Размер: 167.38KB, Загружено 617 раз)


один дот держит взвод, двум дотам не страшна и рота

[Обновления: пт, 17 апреля 2015 14:54] от Модератора

Известить модератора

Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52389 является ответом на сообщение #52388] пт, 17 апреля 2015 09:15 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

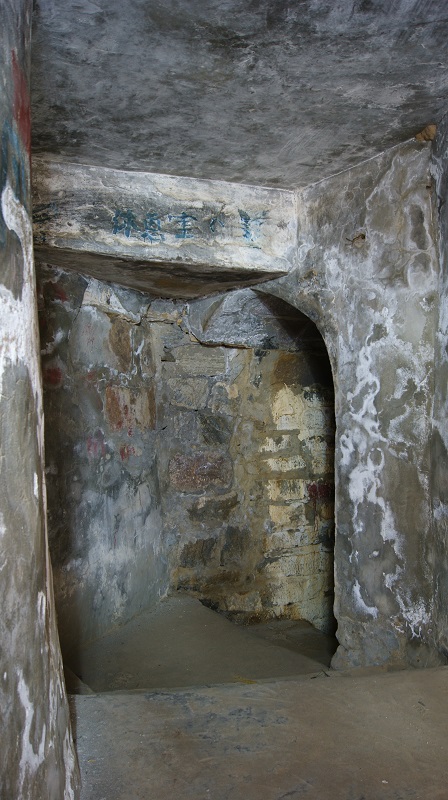

От каждого снарядного погреба (или не погреба?) имеется по отдельному выходу в тыл к китайской горжевой казарме конца 19 века
На фото вид из галереи-выхода в сторону заглубленного погреба, слева и справа в этой части также имеются помещения, которые могли быть использованы для хранения снарядов и зарядов.
index.php?t=getfile&id=26048&private=0

В период Второй мировой войны стены правого и левого погребков были перестроены в железобетонные

Интересно, что тыльный выход имеет участок с плоским покрытием, возможно этот участок перестроен гораздо позднее, на фото участок с плоским покрытием второго тыльного выхода
index.php?t=getfile&id=26054&private=0

Собственно выход первого тыльного выхода наружу оформлен таким образом, слева вход в уже описанную галерею к японскому КП
index.php?t=getfile&id=26051&private=0

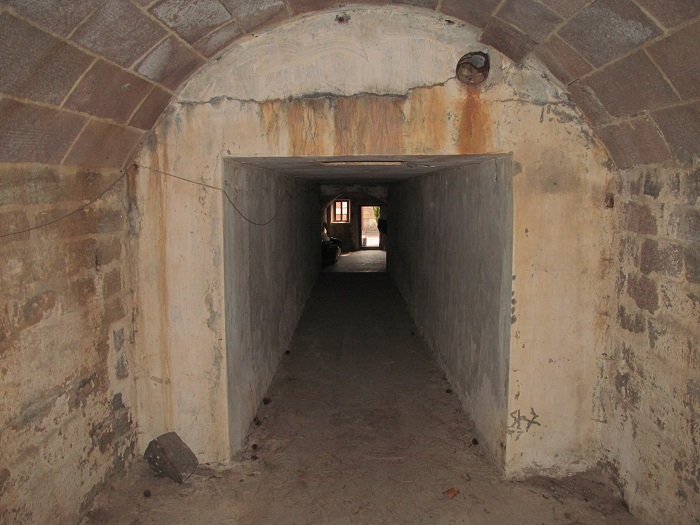

Вид основной коммуникационной потерны, ведущей ко второму дворику
index.php?t=getfile&id=26049&private=0

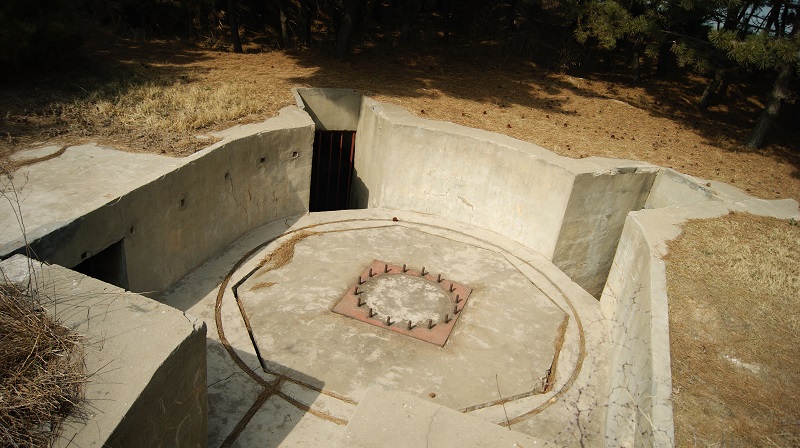

Вид второго орудийного дворика, здесь по бокам имеется два нише-погребка, а также видны на переднем плане два выхода из китайской потерны конца 19 века.
index.php?t=getfile&id=26050&private=0
  • Вложение: DSC06513.jpg
    (Размер: 227.38KB, Загружено 591 раз)
  • Вложение: DSC06514.jpg
    (Размер: 219.52KB, Загружено 600 раз)
  • Вложение: DSC06526.jpg
    (Размер: 192.60KB, Загружено 621 раз)
  • Вложение: DSC06565.jpg
    (Размер: 204.99KB, Загружено 606 раз)
  • Вложение: IMG_5516.jpg
    (Размер: 139.83KB, Загружено 612 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52390 является ответом на сообщение #52389] пт, 17 апреля 2015 09:39 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Третий дворик вглядит более привычным образом, один нише-погребок, один вход в подземную часть 19 века, правда за этим двориком имеется еще отдельный железобетонный погребок с отдельным входом, его не видно на снимке
index.php?t=getfile&id=26055&private=0

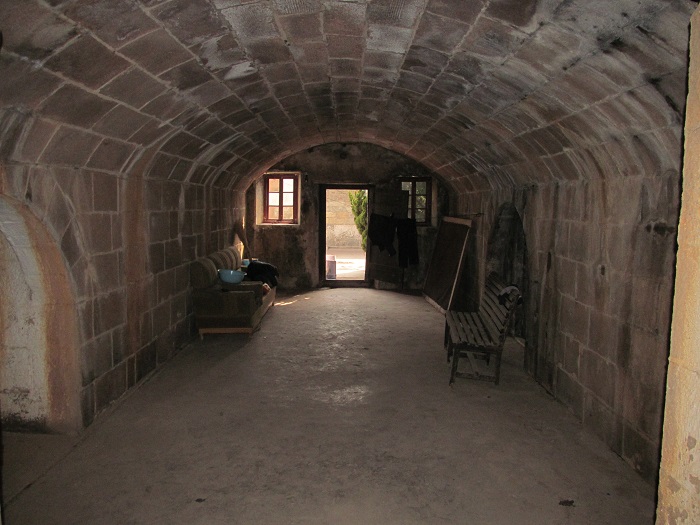

Второй тыльный выход выходит непосредственно в горжевую казарму, которая состоит из нескольких одинаковых по размеру казематов, соединенных между собой дверными проемами.
index.php?t=getfile&id=26057&private=0

index.php?t=getfile&id=26056&private=0

Направо от казармы отходит еще одна потерна, параллельная линии расположения орудий, это вероятно дополнительный выход из казармы к урезу воды, правда на определенном удалении эта потерна заложена
index.php?t=getfile&id=26058&private=0

Фасад казармы закрыт кирпичными сараями, вообще складывается впечатление, что часть казармы была разрушена, и та часть, куда вместе выходят первый тыльный выход и галерея из КП раньше выходили в разрушенную часть. Но это только догадки.
index.php?t=getfile&id=26059&private=0

В завершение скажу, что китайцы указывают общую длину подземных сообщений этой батареи в 300 м, и здесь скорее всего они правы.
  • Вложение: DSC06542.jpg
    (Размер: 232.93KB, Загружено 624 раза)
  • Вложение: DSC06559.jpg
    (Размер: 180.83KB, Загружено 618 раз)
  • Вложение: IMG_5519.jpg
    (Размер: 136.21KB, Загружено 486 раз)
  • Вложение: IMG_5527.jpg
    (Размер: 134.25KB, Загружено 493 раза)
  • Вложение: DSC06403.jpg
    (Размер: 163.23KB, Загружено 500 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52395 является ответом на сообщение #52390] сб, 18 апреля 2015 15:58 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6449
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Den_Nik писал(а) чт, 16 апреля 2015 23:38

Собственно схему береговой обороны на острове Люгун периода японо-китайской войны 1894-1895 гг. приведу более укрупнено.
index.php?t=getfile&id=26031&private=0

Остров имеет протяженность с запада на восток около 4 км, с севера на юг около 15, км, максимальная высота его над уровнем моря.


Что-то ты сильно перебарщил со вторым размером острова, там скорее километра два. ))) То есть остров имеет размеры 4 на 2 км.

Однако ж солидные сооружения возвели китайцы в конце 19 века. В смысле вложенных трудозатрат, естественно. Именно для конца 19 века сооружения явно устаревшие, но может быть они были возведены несколько ранее, скажем, годах в 1880-х.? Это не известно?
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52431 является ответом на сообщение #52395] ср, 22 апреля 2015 05:43 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Stas-Vorobiev писал(а) сб, 18 апреля 2015 15:58

Что-то ты сильно перебарщил со вторым размером острова, там скорее километра два. ))) То есть остров имеет размеры 4 на 2 км.


Да вышла опечатка, ширина острова 1,5-2 км, правда эти километры уж очень крутые.

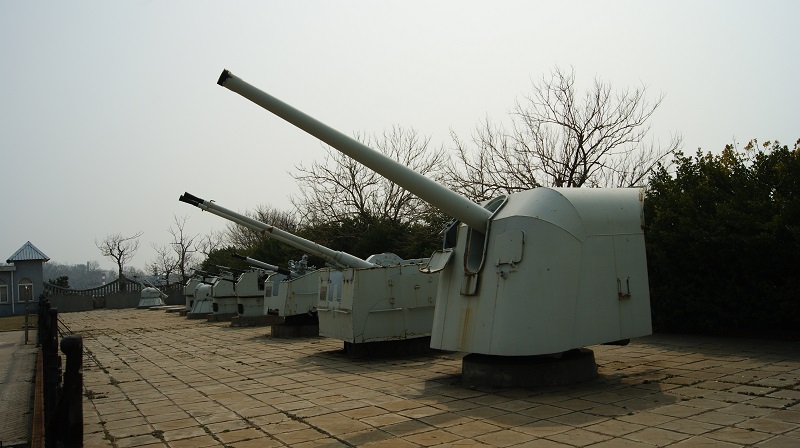

Помимо фортификационной составляющей на полуострове (бывшем острове) Хуандао еще имеется выставка вооружения, где среди прочего присутствует 130-мм береговое орудие Б-13
index.php?t=getfile&id=26077&private=0

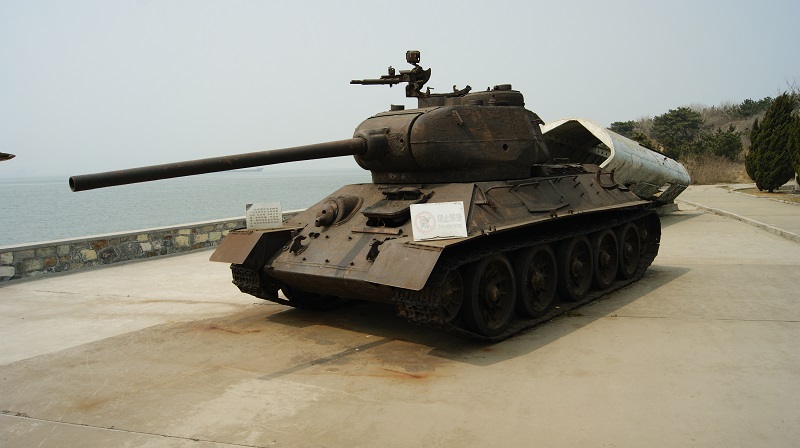

Имеется неплохо сохранившийся танк Т-34, несмотря на появившуюся на корпусе ржавчину, на заднем плане - пусковая установка для противокорабельной ракеты
index.php?t=getfile&id=26078&private=0

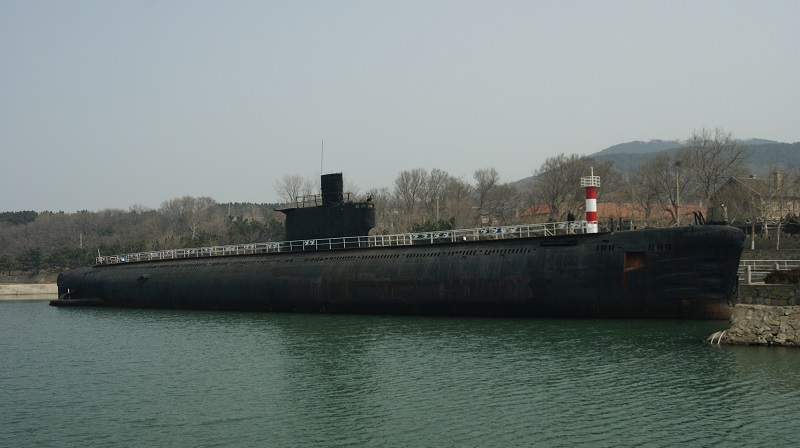

Еще рядом имеется подводная лодка послевоенной китайской постройки, если я правильно определил, то основу для китайской ПЛ составляла ПЛ советского проекта 633
index.php?t=getfile&id=26079&private=0

В кирпичных строениях-сараях перед горжевой казармой расположена выставка форменной одежды флота Китая, форменной одежды ВМФ КНР различных периодов, макетов кораблей и самолетов ВМФ КНР, а также многочисленные и порой интересные фотографии. Надписи весьма условно имеют отношения к изображениям, поэтому их опускаю
Китайский танк Т-34 выезжает из танкодесантного корабля.
index.php?t=getfile&id=26080&private=0

Китайские офицеры на одной из береговых батарей. Острова на заднем плане наводят на мысль, что это может быть район Яньтая, где довольно много островов.
index.php?t=getfile&id=26081&private=0
  • Вложение: DSC06349.jpg
    (Размер: 142.64KB, Загружено 537 раз)
  • Вложение: DSC06356.jpg
    (Размер: 125.61KB, Загружено 546 раз)
  • Вложение: DSC06321.jpg
    (Размер: 121.63KB, Загружено 529 раз)
  • Вложение: IMG_5545.jpg
    (Размер: 76.02KB, Загружено 536 раз)
  • Вложение: IMG_5547.jpg
    (Размер: 69.94KB, Загружено 528 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52438 является ответом на сообщение #52395] ср, 22 апреля 2015 11:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Stas-Vorobiev писал(а) сб, 18 апреля 2015 15:58

Однако ж солидные сооружения возвели китайцы в конце 19 века. В смысле вложенных трудозатрат, естественно. Именно для конца 19 века сооружения явно устаревшие, но может быть они были возведены несколько ранее, скажем, годах в 1880-х.? Это не известно?


Все верно, период строительства китайских батарей - 1880-е годы -эпоха добетонного строительства. К началу японо-китайской войны вся береговая оборона была построена и вооружена, сооружения строились при непосредственном сопровождении германских военных инженеров, почему в оформлении встречаются явно европейские элементы, и предназначались для установки в основном германских орудий, хотя в составе береговой обороны были еще и английские береговые орудия.

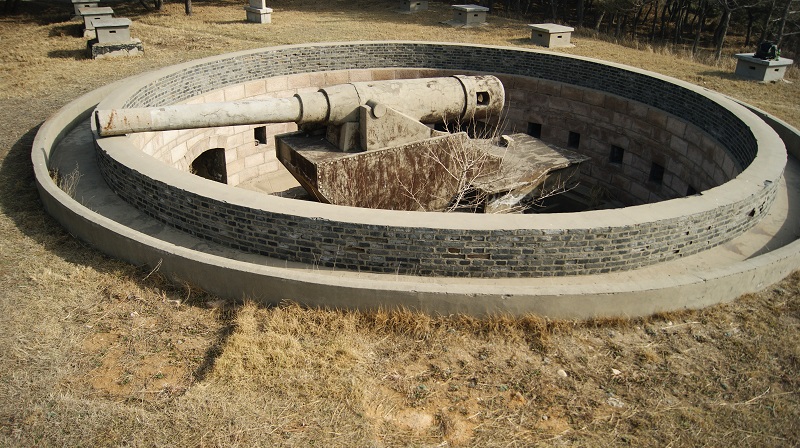

Часто встречаются на китайских батареях 240-мм орудия, но самым крупным калибром той эпохи, по всей видимости были 280-мм береговые орудия Круппа. 280-мм орудия находились батарее Чжаобэйцзуй (Zhaobeizui), входящей в группу южных батарей Вэйхайвэя. Слабым бирюзовым пятном отметил место этой батареи.
index.php?t=getfile&id=26084&private=0

В музее японо-китайской войны на острове Люгун имеется фотография погрузки орудий Круппа на судно, идущее в Китай, явно там представлены орудия калибра более 240-мм.
index.php?t=getfile&id=26083&private=0

Продолжу далее. Восточнее батареи Хэнандао, примерно в метрах 500-700, расположена очередная примечательная береговая батарея - Гунсохоу (Gongsuohou). В настоящее время эта батарея не входит в туристический маршрут, но осмотреть ее можно, батарея собой представляет неудачный пример реставрации.
В состав батареи входили всего два кольцевых дворика, между которыми располагались подземные снарядные и зарядные погреба, позади двориков располагалась горжевая казарма, которая соединялась с орудийными двориками и подземными погребами двумя галереями.

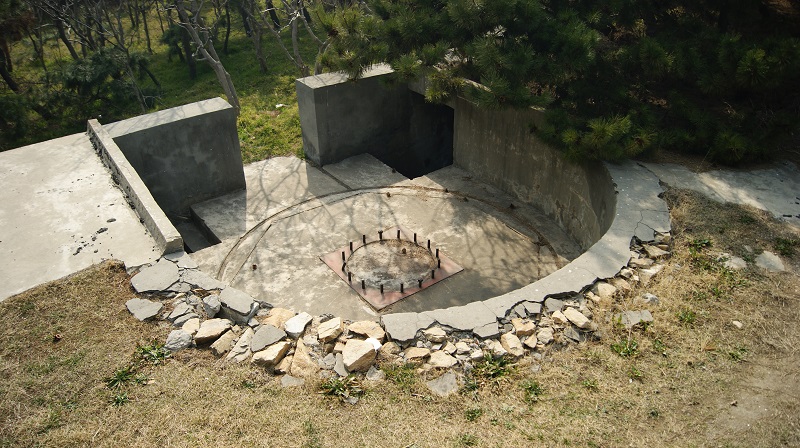

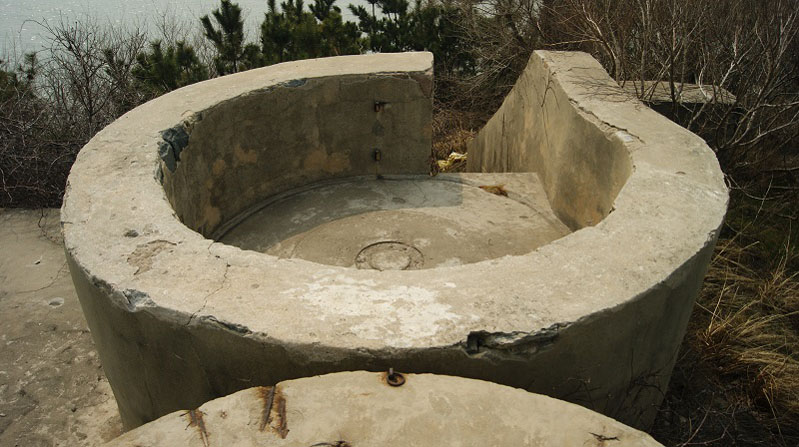

Реконструированный орудийный дворик выглядит следующим образом.
index.php?t=getfile&id=26085&private=0

Гранитные камни, установленные по кругу дворика по всей видимости новые, а само погнутое орудие сделано из бетона и уже значительно облупилось.

Гораздо интереснее выглядит второй кольцевой дворик, где сняты гранитные камни и видно из каких материалов и каким образом были построены китайские батареи. На этом месте более уместной была бы наверное кирпичная кладка, чем такое каменно-бутовое творчество
index.php?t=getfile&id=26086&private=0

index.php?t=getfile&id=26087&private=0







  • Вложение: IMG_5809.jpg
    (Размер: 85.20KB, Загружено 410 раз)
  • Вложение: IMG_5867 копия.jpg
    (Размер: 103.87KB, Загружено 523 раза)
  • Вложение: DSC06588.jpg
    (Размер: 242.92KB, Загружено 505 раз)
  • Вложение: DSC06601.jpg
    (Размер: 254.87KB, Загружено 422 раза)
  • Вложение: DSC06605.jpg
    (Размер: 213.00KB, Загружено 503 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Фортификация и военные музеи в Китае: Яньтай (Чифу), Вейхайвэй, Циндао [сообщение #52439 является ответом на сообщение #52438] ср, 22 апреля 2015 11:41 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Den_Nik
Сообщений: 604
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Тем не менее, снарядные и зарядные погреба не возвышаются на поверхности в виде казематированных траверсов, а находятся на глубине свыше 2 метров от поверхности, т.е. вполне были обеспечены от попаданий снарядов.
Орудийные дворики соединялись двумя параллельными коммуникационными потернами, между которыми перпендикулярно располагались четыре погреба.

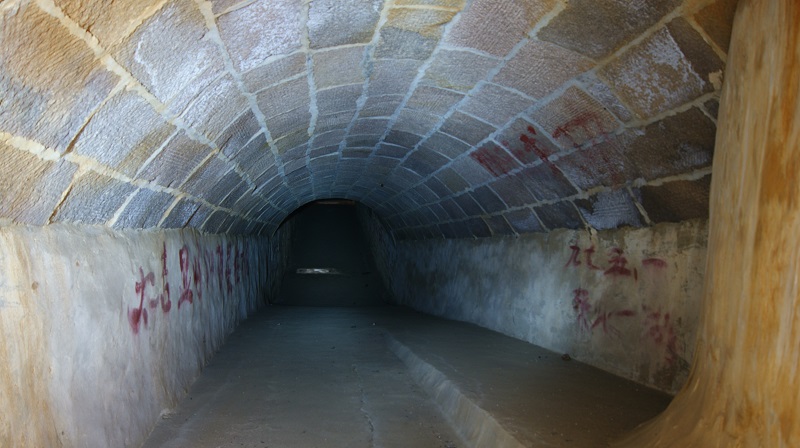

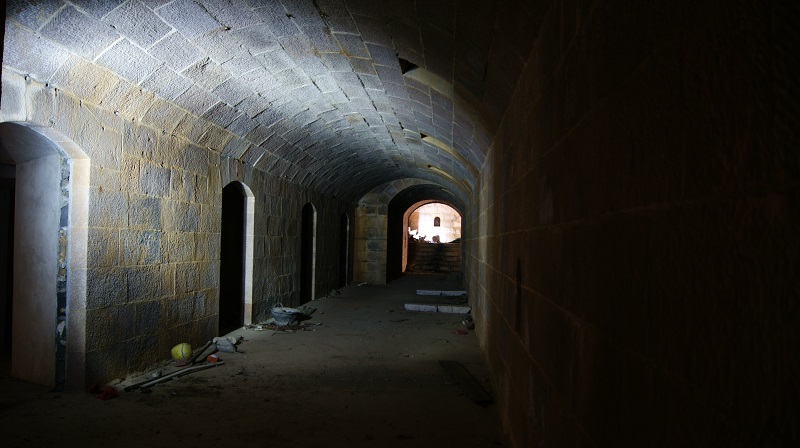

Вид коммуникационной потерны, дальней от казармы, направо расположены снарядные и зарядные погреба
index.php?t=getfile&id=26088&private=0

Для освещения и вентиляции в этой потерне имеются световые люки, ныне засыпанные снаружи грунтом
index.php?t=getfile&id=26089&private=0

Вторая коммуникационная потерна, ближняя к казарме, также выглядит очень эстетично, вдали виден выход в дворик с разобранной гранитной кладкой
index.php?t=getfile&id=26090&private=0

index.php?t=getfile&id=26091&private=0

Расположенные между коммуникационными потернами погреба однотипны, в покрытие вмурованы крюки для перемещения тяжелых грузов (на фото их не видно)
index.php?t=getfile&id=26092&private=0


  • Вложение: DSC06615.jpg
    (Размер: 178.88KB, Загружено 407 раз)
  • Вложение: DSC06622.jpg
    (Размер: 180.74KB, Загружено 500 раз)
  • Вложение: DSC06624.jpg
    (Размер: 135.32KB, Загружено 511 раз)
  • Вложение: DSC06636.jpg
    (Размер: 176.24KB, Загружено 515 раз)
  • Вложение: DSC06639.jpg
    (Размер: 155.75KB, Загружено 526 раз)


один дот держит взвод, двум дотам не страшна и рота
Предыдущая тема: Императорское укрепление
Следующая тема: Фортификация в Китае, Далянь-Дальний
Переход к форуму:



Текущее время: пн ноя #d 09:55:05 MSK 2019
