Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47617] пт, 03 января 2014 18:46 Переход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
В 1943 году финны провели испытания борневых колпаков и сферических убежищ. Колпаки были установлены в районе испытательных построек (огневая точка SJ-2) 30-х годов в укрепузле Суммаярви (SJ) линии Маннергейма. Наблюдательный колпак скорее всего установлен на старом сооружении, а для пулеметных колпаков использовано новое основание. Также испытали железо-бетон, вероятно залив дополнительный участок испытательных построек. Обстрел произвели в январе 1943 года, причем судя по подписям к фотографиям, орудия, которыми производили обстрел перевезли в Ахиярви (Ольшаники), где отстреляли три сферических убежища, построенных в августе 1942 года всместе с остальными боевыми сооружениями. В июне колпаки отстреляли повтроно, причем более мощными бронебойными и надкалиберными боеприпасами.

Фотографий много, представлю только самые характерные.

Общий вид испытательных построек за месяц до обстрела.
index.php?t=getfile&id=22529&private=0
Summan taistelumaasto.
Summa 1943.12.23


Советское 76-мм зенитное орудие на позиции:
index.php?t=getfile&id=22531&private=0
Tykkipoikia 12.1.1943 suoritetussa kovapanosammunnassa Summan taistelukentällä.
Summa 1943.01.12



150-мм немецкая гаубица на позиции:
index.php?t=getfile&id=22532&private=0
Tykkipoikia.
Summa, Ahijärvi 1943.01.12


Все фото - SA-kuva.
  • Вложение: 117626.jpg
    (Размер: 36.58KB, Загружено 1117 раз)
  • Вложение: 117612.jpg
    (Размер: 34.06KB, Загружено 1311 раз)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: пт, 03 января 2014 21:27]

Известить модератора

Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47618 является ответом на сообщение #47617] пт, 03 января 2014 18:49 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
Результаты обстрела.
Подпись ко всем фото - Teknillinen kuva tulikorsujen ammunnasta.
Summa 1943.01.12


index.php?t=getfile&id=22533&private=0

index.php?t=getfile&id=22534&private=0

index.php?t=getfile&id=22535&private=0

index.php?t=getfile&id=22536&private=0

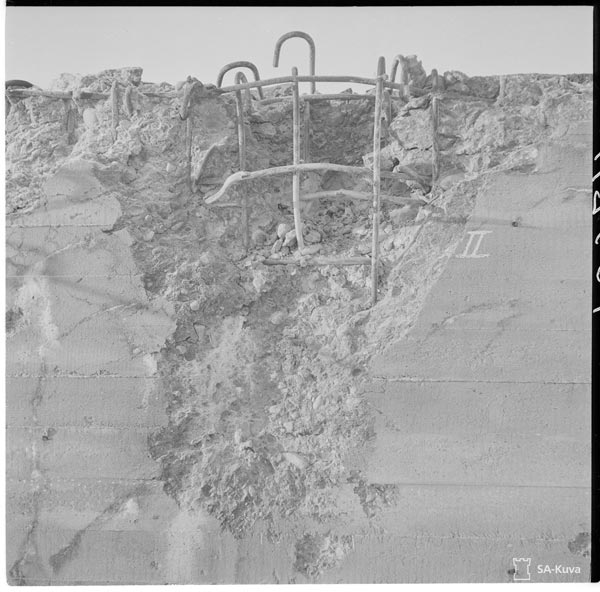

Пример стрельбы по бетону:
index.php?t=getfile&id=22537&private=0
  • Вложение: 117575.jpg
    (Размер: 65.96KB, Загружено 1112 раз)
  • Вложение: 117576.jpg
    (Размер: 43.95KB, Загружено 1296 раз)
  • Вложение: 117594.jpg
    (Размер: 57.96KB, Загружено 1311 раз)
  • Вложение: 117596.jpg
    (Размер: 64.49KB, Загружено 1091 раз)
  • Вложение: 117601.jpg
    (Размер: 63.68KB, Загружено 1322 раза)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47619 является ответом на сообщение #47618] пт, 03 января 2014 18:51 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

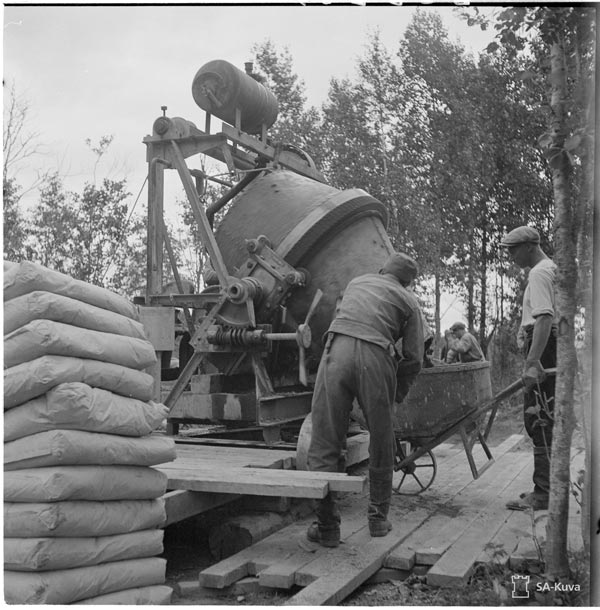

Бетонирование сооружений в Ахиярви:
index.php?t=getfile&id=22544&private=0
Betonimylly on kunnossa ja täydessä käynnissä.
Ahijärvi 1942.08.07

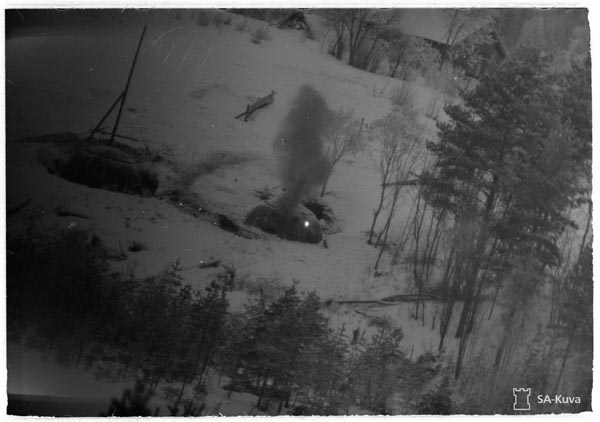

Непосредственно испытательная стрельба:
index.php?t=getfile&id=22545&private=0
Teknillinen kuva tulikorsujen ammunnasta.
Ahijärvi 1943.01.12

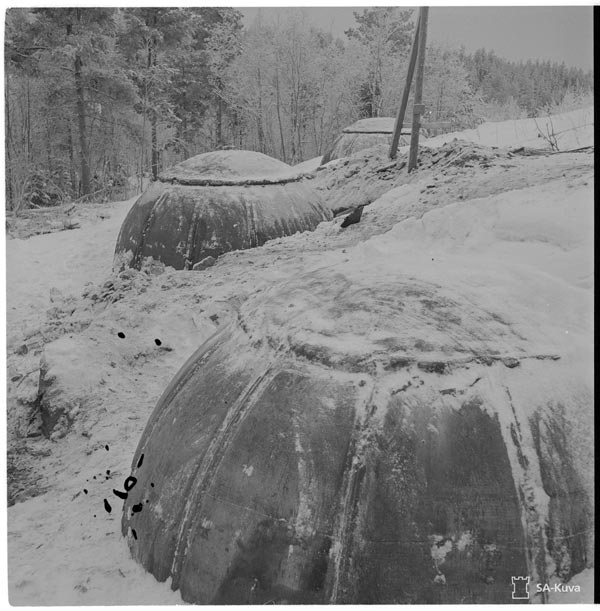

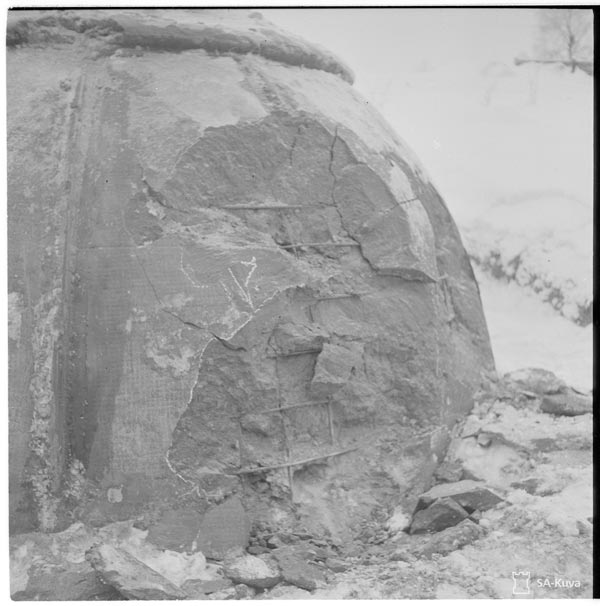

Результаты:
index.php?t=getfile&id=22546&private=0

index.php?t=getfile&id=22547&private=0

Сооружение с амбразурой (?)
index.php?t=getfile&id=22548&private=0
Teknillinen kuva tulikorsujen ammunnasta.
Ahijärvi 1943.01.12 - к остальным фото подпись та же.
  • Вложение: 103235.jpg
    (Размер: 76.64KB, Загружено 1372 раза)
  • Вложение: 117619.jpg
    (Размер: 33.45KB, Загружено 1119 раз)
  • Вложение: 117568.jpg
    (Размер: 53.42KB, Загружено 1270 раз)
  • Вложение: 117583.jpg
    (Размер: 69.77KB, Загружено 1140 раз)
  • Вложение: 117589.jpg
    (Размер: 56.35KB, Загружено 1292 раза)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: пт, 03 января 2014 18:54]

Известить модератора

Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47620 является ответом на сообщение #47619] пт, 03 января 2014 18:56 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

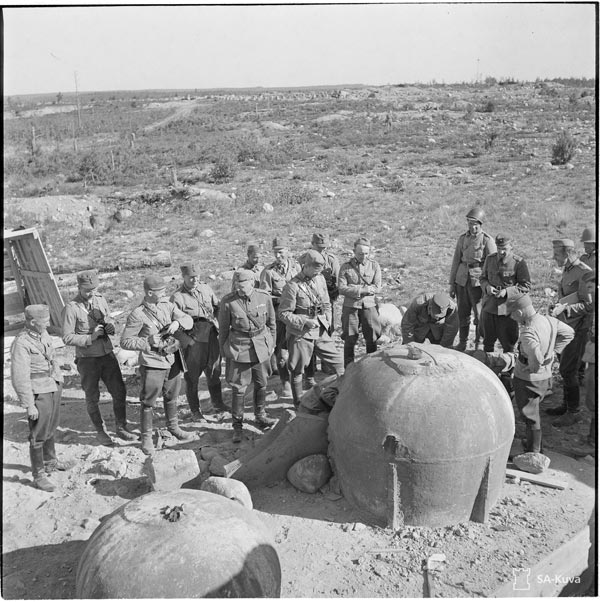

Отстрел в июне 1943 года. Общий вид на установленные пулеметные бронеколпаки:
index.php?t=getfile&id=22558&private=0

Не понятно, к чему это относится, возможно тоже результаты обстрела:
index.php?t=getfile&id=22556&private=0

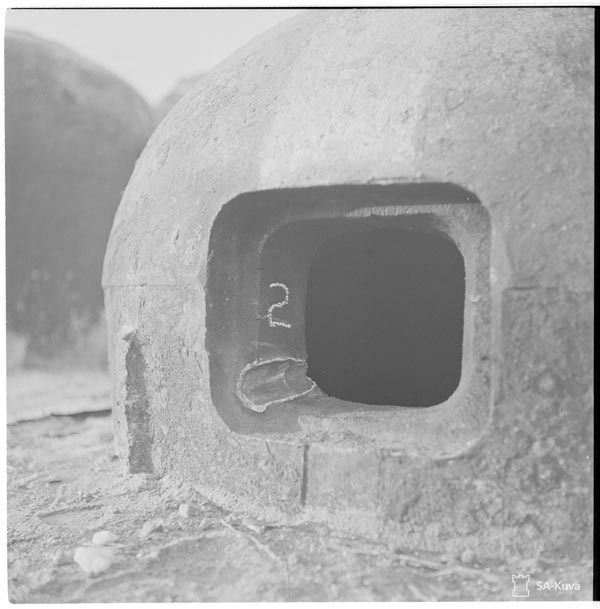

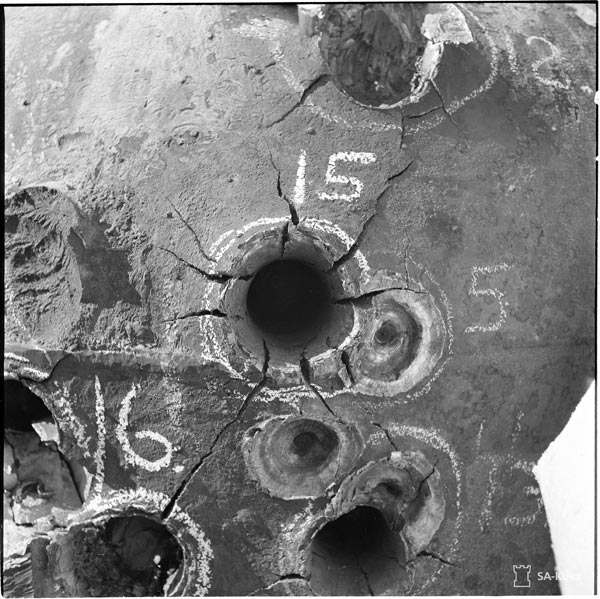

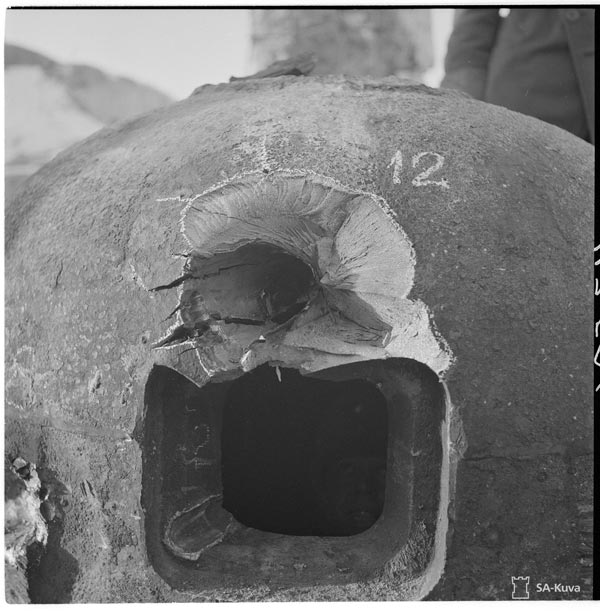

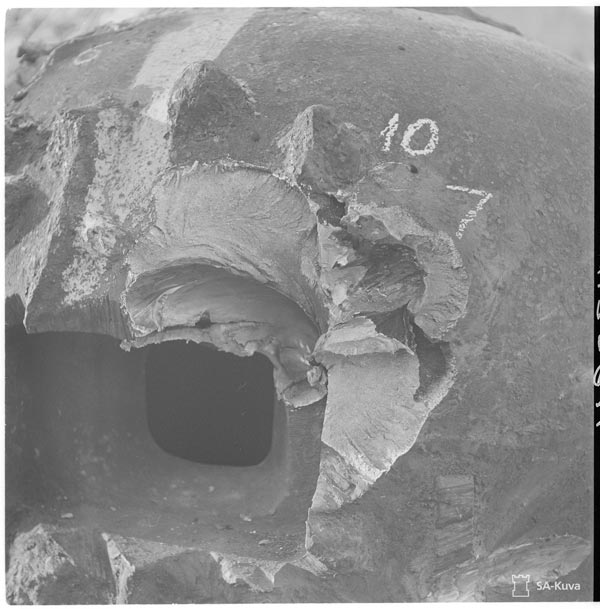

Колпаки:
index.php?t=getfile&id=22555&private=0

index.php?t=getfile&id=22557&private=0

index.php?t=getfile&id=22554&private=0

Подпись ко всем фото:
Linnoitustoimisto, kovapanosammuntaa panssarikupuihin.
Summa 1943.06.08
  • Вложение: 129428.jpg
    (Размер: 91.56KB, Загружено 1352 раза)
  • Вложение: 129441.jpg
    (Размер: 58.50KB, Загружено 1349 раз)
  • Вложение: 129414.jpg
    (Размер: 108.74KB, Загружено 1652 раза)
  • Вложение: 129422.jpg
    (Размер: 73.04KB, Загружено 1120 раз)
  • Вложение: 129436.jpg
    (Размер: 86.99KB, Загружено 1379 раз)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: пт, 03 января 2014 18:59]

Известить модератора

Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47622 является ответом на сообщение #47620] пт, 03 января 2014 20:53 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6699
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Очень интересные фото.

Сферическое сооружение с амбразурой - действительно, вопрос.
Выходит, с помощью этой типовой сферической опалубки могли отливать и огневые точки?
________________

Но это все ерунда. Гораздо важнее - сенсационная информация об испытаниях финнами совершенно нового фортификационного материала - желе-бетона!

Также испытали желе-бетон...

Можно пожалуйста поподробнее об этом материале?
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47634 является ответом на сообщение #47620] сб, 04 января 2014 00:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Dmb-2007
Сообщений: 433
Зарегистрирован: сентября 2008
Географическое положение: Новороссийск

karjala писал(а) пт, 03 января 2014 18:56

Колпаки:index.php?t=getfile&id=22555&private=0
А что это за снаряд? Чем-то похож на подкалиберный оперенный ...


Si vis pacem, para bellum
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47635 является ответом на сообщение #47634] сб, 04 января 2014 00:42 Переход к предыдущему сообщенияПереход к следующему сообщения
Александров
Сообщений: 380
Зарегистрирован: июля 2009
скорее всего это надкалиберный снаряд 3,7cm Stiel.Gr.41 от немецкой пушки Pak 35\36
http://en.wikipedia.org/wiki/Stielgranate_41
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47636 является ответом на сообщение #47635] сб, 04 января 2014 02:48 Переход к предыдущему сообщенияПереход к следующему сообщения
Dmb-2007
Сообщений: 433
Зарегистрирован: сентября 2008
Географическое положение: Новороссийск

Наверно он и есть, спасибо.
Но возникает вопрос - разве это похоже на кумулятивное пробитие?


Si vis pacem, para bellum
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47642 является ответом на сообщение #47636] сб, 04 января 2014 10:56 Переход к предыдущему сообщенияПереход к следующему сообщения
BSSH
Сообщений: 1491
Зарегистрирован: августа 2009
Географическое положение: Лен. область - ...
Именно так и выглядит. Начальной скорости не хватило. В борьбе бетон-сталь для данного типа снарядов выигрывает чаще бетон.И не факт, что он не достиг цели. Мы же не видим того, что с внутренней стороны колпака. Может там откол в пол-стены...
Re: Финские испытания бронеколпаков и сферических убежищ в 1943 году [сообщение #47648 является ответом на сообщение #47642] сб, 04 января 2014 19:51 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Dmb-2007
Сообщений: 433
Зарегистрирован: сентября 2008
Географическое положение: Новороссийск

Я подумал, что это броня, не бетон ...
В смущение ввел вертикальные прямоугольный фрагмент справа от места попадания - вроде как видны следы газовой резки.
В любом случае - почему хвостовик находится в пробоине? Разве он не должен быть отброшен взрывом? Скорость снаряда небольшая - 110 м/с, если верить Википедии.


Si vis pacem, para bellum
