| Re: 130-мм/55 пушка [сообщение #58885 является ответом на сообщение #58883] |
чт, 25 апреля 2019 20:47   |
shhturman
Сообщений: 58
Зарегистрирован: декабря 2011
Географическое положение: Санкт-Петербу...
|
|
|
|
Panzermann писал(а) ср, 24 апреля 2019 13:05Тот, что на фото? С лёгкого крейсера "Червона Украина". Но не в этом суть: на мой рисунок в сообщении #58871 внимания не обращайте - на нём детали спускового механизма от Б-13, "вживлены" в раму затвора 130/55. Вопрос как-раз об аутентичном, "родном" для 130/55 приводе.

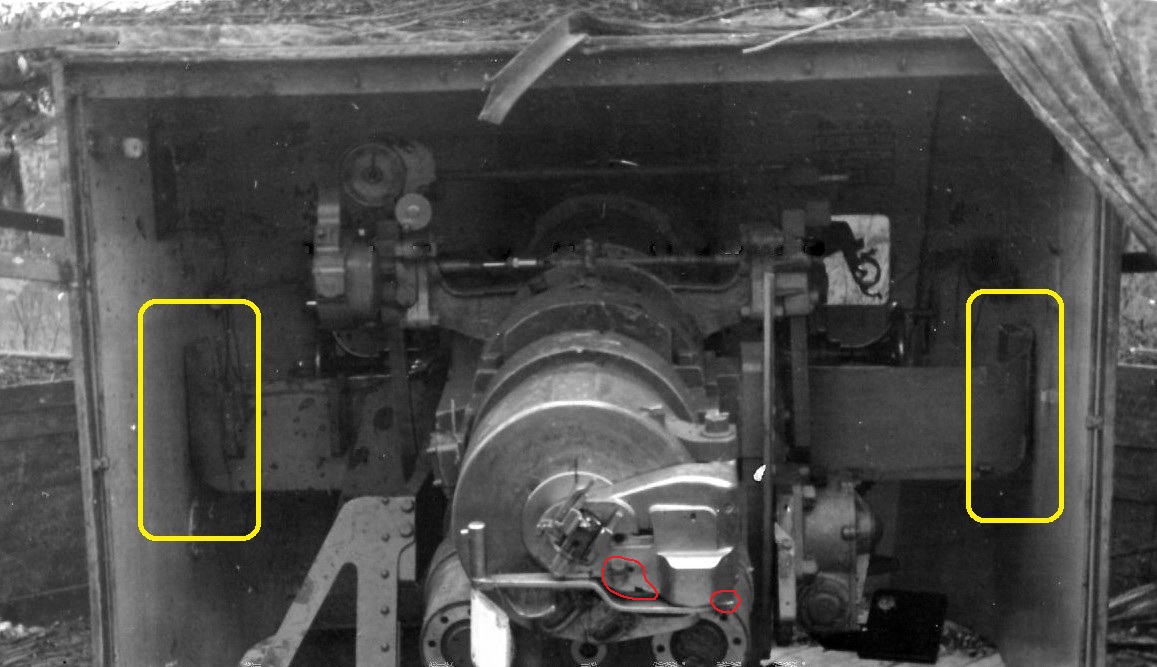

На фото ниже обведены детали, как я понимаю, гидравлического привода спускового механизма (подобные им были и на ранних Б-13):
Вот и интересно, есть ли какая-то графика на ту часть привода, что монтируется на раме затвора.
Нигде пока не нашел...
|
|
|
|
|
|
| Re: 130-мм/55 пушка [сообщение #59446 является ответом на сообщение #58883] |
вс, 09 февраля 2020 15:47 |
shhturman
Сообщений: 58
Зарегистрирован: декабря 2011
Географическое положение: Санкт-Петербу...
|
|
|
|
Panzermann писал(а) ср, 24 апреля 2019 13:05Тот, что на фото? С лёгкого крейсера "Червона Украина". Но не в этом суть: на мой рисунок в сообщении #58871 внимания не обращайте - на нём детали спускового механизма от Б-13, "вживлены" в раму затвора 130/55. Вопрос как-раз об аутентичном, "родном" для 130/55 приводе.
На фото ниже обведены детали, как я понимаю, гидравлического привода спускового механизма (подобные им были и на ранних Б-13):
Вот и интересно, есть ли какая-то графика на ту часть привода, что монтируется на раме затвора.
Графика на элементы привода стреляющего приспособления на замке типа ОСЗ и замке типа Виккерса для 130/55 орудия есть в заводском альбоме на это самое орудие, который находится в ЦГИА СПб.
-
Вложение: затвор1.jpg
(Размер: 192.35KB, Загружено 59 раз)
[Обновления: вс, 09 февраля 2020 15:49] Известить модератора |
|
|
|
| Re: 130-мм/55 пушка [сообщение #59457 является ответом на сообщение #59446] |
вт, 18 февраля 2020 21:03 |
shhturman
Сообщений: 58
Зарегистрирован: декабря 2011
Географическое положение: Санкт-Петербу...
|
|
|
|
130/55 орудие на специальном барабане с закладными болтами и угольниками для батарей береговой обороны. Чертеж барабана утвержден АО ГУК 1 июля 1913 года, наряд на изготовление 36 барабанов для Морской крепости ИПВ выдан ОСЗ 28 сентября 1913 года. Первые 12 барабанов были изготовлены и сданы приемщику в феврале 1915 года.
[Обновления: вс, 01 марта 2020 23:06] от Модератора Известить модератора |
|
|
|
| Re: 130-мм/55 пушка [сообщение #59573 является ответом на сообщение #36743] |
сб, 21 марта 2020 22:10 |
Salamat
Сообщений: 188
Зарегистрирован: августа 2017
|
|
|
|
Сохранились ли в России 130/55 орудия? Музейные, или на берегу, на брошенных батареях? Только не на кораблях. Не Б-13. Вроде бы в Крыму были, но не могу найти точно. Буду благодарен за советы.
[Обновления: сб, 21 марта 2020 22:11] Известить модератора |
|
|
|
|
|
| Re: 130-мм/55 пушка [сообщение #59598 является ответом на сообщение #36743] |
чт, 02 апреля 2020 15:01 |
shhturman
Сообщений: 58
Зарегистрирован: декабря 2011
Географическое положение: Санкт-Петербу...
|
|
|
|
Добрый день, народ! А кто силен в переводе на человеческий язык таблицы стрельбы 130/55 орудия?
Модераторское: Вставил картинку в сообщение.
[Обновления: пт, 03 апреля 2020 19:01] от Модератора Известить модератора |
|
|
|
| Re: 130-мм/55 пушка [сообщение #59599 является ответом на сообщение #59598] |
чт, 02 апреля 2020 18:20 |
RDX
Сообщений: 1059
Зарегистрирован: июля 2008
Географическое положение: Москва
|
|
|
|
А обычная ТС не устраивает?

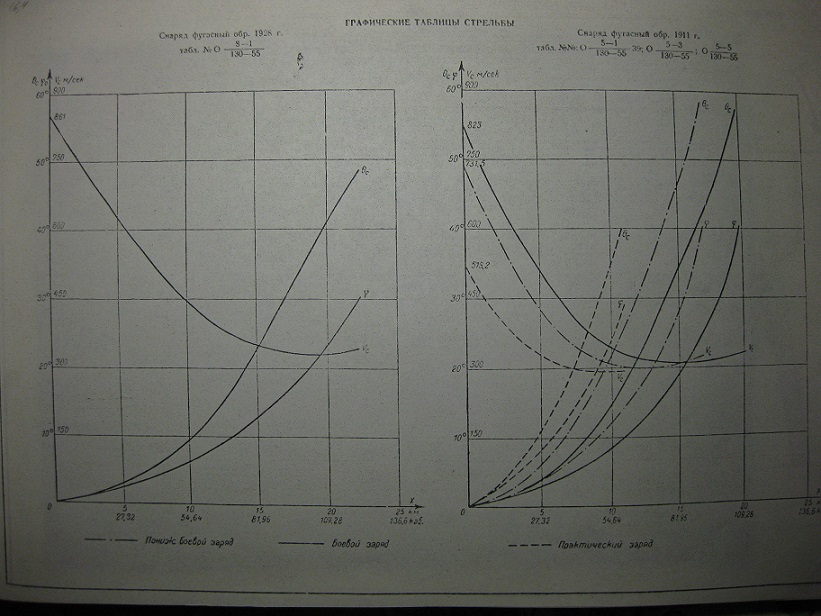

Вертикальная шкала- угол возвышения (с левой стороны от вертикали), горизонтальная - дальность полета снаряда в км (или каб нижняя строчка)
Вертикальная шкала- скорость окончательная (с правой стороны от вертикали), горизонтальная - дальность полета снаряда
[Обновления: чт, 02 апреля 2020 18:35] Известить модератора |
|
|
|
| Re: 130-мм/55 пушка [сообщение #59600 является ответом на сообщение #59599] |
чт, 02 апреля 2020 18:54 |
YXOB
Сообщений: 276
Зарегистрирован: сентября 2013
|
|
|
|
|
Интересно, а эти "графические таблицы стрельбы" не из Справочника по артиллерийским установкам ВМФ СССР, часть 2-я, издания 1941 года ?
|
|
|
|
|
|
