Re: Дальномерные павильоны [сообщение #32214 является ответом на сообщение #32213] чт, 08 сентября 2011 20:06 Переход к предыдущему сообщенияПереход к следующему сообщения
ava
Сообщений: 3878
Зарегистрирован: июля 2008
Географическое положение: Донецк
<VDV>
Откуда красота такая?
Re: Дальномерные павильоны [сообщение #32262 является ответом на сообщение #32214] вт, 13 сентября 2011 15:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6447
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Tkachenko

Очень стесняюсь отметить, но на представленном чертеже есть помета подтверждающая отчётность данного изображения? По-моему опять прежняя картина - "отчётным" называется проектный. Убедите документально в обратном.

В упомянутом номере Фортоведа на той же странице выше приведен другой фрагмент этого же чертежа, на котором ясно читается:
Чертеж к отчету по перестройке батареи № 1 "Северной".
Чертежи датированы 16 января 1909 (девятого) г.
То есть это не просто отчетные чертежи, а отчетные итоговые - т. е. за весь период работ.
На них кстати показаны еще и исправления повреждений причиненных бурями в период строительства - чего уж точно не могло входить в состав проекта.

Почему спрашиваю, потому что, если Вы ныне отправитесь на форт Северный №1, Вы такого выноса свеса козырька не усмотрите.

Естественно, не усмотрим, их же срезали давно...

На правом фланге первой северной располагается павильон для вертикально-базного дальномера Прищепенко. Приведенный же в начале ветки разрез - по павильону на левом фланге.
Впрочем, это ничего не меняет, поскольку имеется разрез и по павильону Прищепенко и свес козырька там точно такой же.

Насчет наблюдаемого "НЕсвешивания" брони на заснятом Павлом павильоне Прищепенко надо заметить следующее.
В подавляющем большинстве приведенных павильонов, броня свешивалась только над амбразурой, а на боковых стенках она могла быть заподлицо со стенами павильона или выступать за их плоскость чисто символически. А на Павла фото запечетлена именно такая боковая стена, и как оно было спереди - из-за среза брони по ней не ясно.

Я на такие детали не обращал внимания (в следующий раз непременно обращу), но возможно, этот павильон был наиболее близок по конструкции к тому, который показан на чертеже, приведенном уч. VDV - то есть броня не выступает за стены не только на боковых участках, но немного и на закругленной части.
Но спереди у павильона точно должен был быть свес, как это и показано на отчетном чертеже 1909 г.
Re: Дальномерные павильоны [сообщение #32535 является ответом на сообщение #32262] вс, 02 октября 2011 21:37 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6691
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

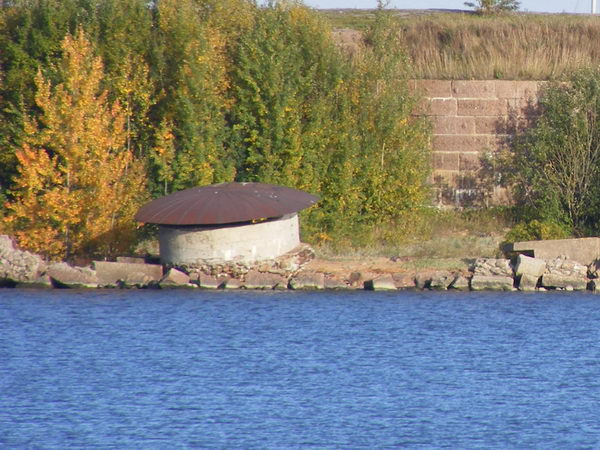

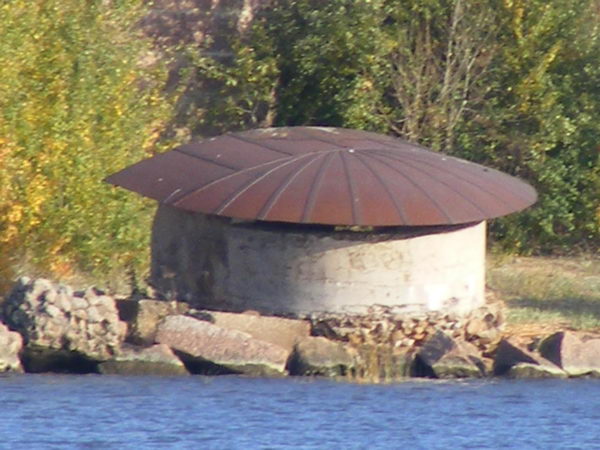

Дальномерный павильон, сохранившийся на форте "Милютин" (3-й Южный форт) теперь оч. хорошо можно рассмотреть с дороги, проложенной по дамбе вдоль КАД. На нее можно попасть, проехав по южной части дамбы со стороны Краснофлотского шоссе до судопропускного сооружения и перед туннелем свернув направо (правда, там временно висит "кирпич", но... Wink ).
Ближе к вечеру солнце освещает эту сторону форта, поэтому телевиком его можно отснять в подробностях (сегодня погода этому как раз способствовала):

index.php?t=getfile&id=13676&private=0

index.php?t=getfile&id=13677&private=0

index.php?t=getfile&id=13678&private=0

Жаль, штатива с собой не было... Embarassed
  • Вложение: DSCF7273.jpg
    (Размер: 94.20KB, Загружено 711 раз)
  • Вложение: DSCF7268.jpg
    (Размер: 76.96KB, Загружено 727 раз)
  • Вложение: DSCF7280.JPG
    (Размер: 73.38KB, Загружено 748 раз)
Re: Дальномерные павильоны [сообщение #32536 является ответом на сообщение #32535] вс, 02 октября 2011 22:02 Переход к предыдущему сообщенияПереход к следующему сообщения
ava
Сообщений: 3878
Зарегистрирован: июля 2008
Географическое положение: Донецк
miall писал(а) вс, 02 октября 2011 21:37

Жаль, штатива с собой не было... Embarassed


А использовать подручные средства? Крышу бибики, например... Razz
Re: Дальномерные павильоны [сообщение #32537 является ответом на сообщение #32536] вс, 02 октября 2011 22:08 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6691
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Так с нее и снято Razz . Увеличение 36Х.
Re: Дальномерные павильоны [сообщение #32550 является ответом на сообщение #32537] пн, 03 октября 2011 18:54 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6447
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Спасибо, очень красиво.

Наверное с более отдаленных точек, в более повернутом ракурсе, этот павильон будет более привычно смотреться.
А так, с морды, очень непривычно - зонтик как будто.
Smile
Re: Дальномерные павильоны [сообщение #32551 является ответом на сообщение #32550] пн, 03 октября 2011 20:36 Переход к предыдущему сообщенияПереход к следующему сообщения
ava
Сообщений: 3878
Зарегистрирован: июля 2008
Географическое положение: Донецк
Снятое с более близкого расстояния выставлять нужно? А то у меня только 3x... Как говорится, если Магомет не идёт к горе, и всё такое...
Re: Дальномерные павильоны [сообщение #32553 является ответом на сообщение #32550] пн, 03 октября 2011 21:28 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6691
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Stas-Vorobiev писал(а) пн, 03 октября 2011 18:54

Наверное с более отдаленных точек, в более повернутом ракурсе, этот павильон будет более привычно смотреться.
А так, с морды, очень непривычно - зонтик как будто.
Smile


Как и с помощью чего его качественно снять с более отдаленной точки - не представляю, эти кадры сняты с 450 - 470 м. С таких дальностей "архитекура" получается "почти как на чертеже": практически в вертикальной проекции, с минимумом перспективных искажений (зато вылезает размытость от дрожания оптики, движения воздуха и рефракции).
Вдоль дороги нужно взад-вперед довольно далеко передвигаться, чтобы найти точки съемки "по продольной оси" и "в аксонометрии под нужным углом" (последние два снимка сняты с точек, удаленных друг от друга метров на 150 - 200). Точку "по оси" не поймал - глазом подробности объекта не видно, а ни бинокля, ни подзорной трубы с собой не было...
Re: Дальномерные павильоны [сообщение #32568 является ответом на сообщение #32553] чт, 06 октября 2011 10:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6447
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Ну, насчет других точек съемки - это я так, к слову. Понятно, что это не всегда возможно...

ava

> Снятое с более близкого расстояния выставлять нужно? ...

Ну а почему нет?.. Confused
Re: Дальномерные павильоны [сообщение #33158 является ответом на сообщение #32568] вс, 20 ноября 2011 21:38 Переход к предыдущему сообщенияПереход к предыдущему сообщения
miall
Сообщений: 6691
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

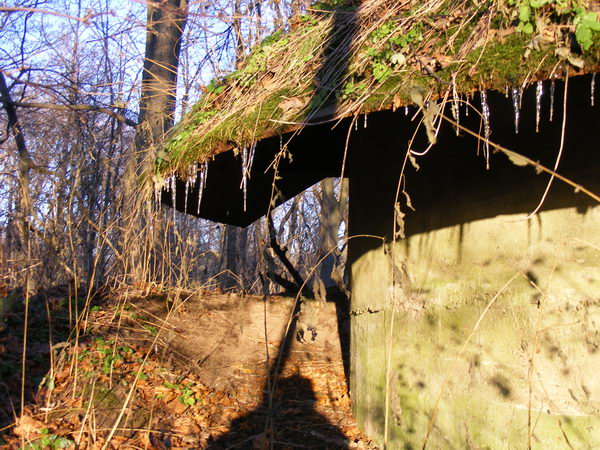

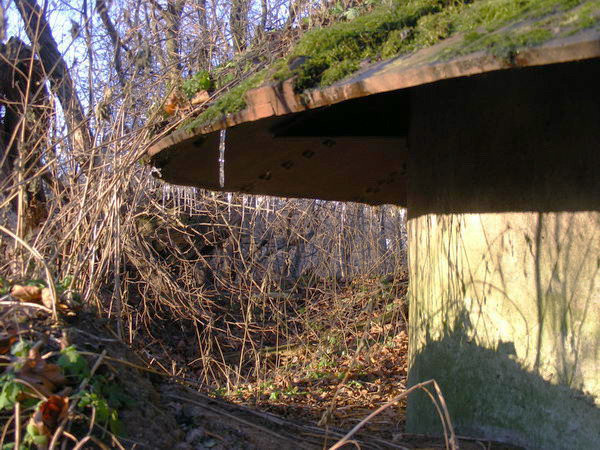

Свесы хорошо видны - и спереди, и с боков:

index.php?t=getfile&id=14317&private=0

index.php?t=getfile&id=14318&private=0

index.php?t=getfile&id=14319&private=0

index.php?t=getfile&id=14320&private=0

index.php?t=getfile&id=14321&private=0

Для ava. Снято сегодня. Это там, куда в конце марта прошлого года мы пройти и подняться не рискнули...
  • Вложение: DSCF7731.JPG
    (Размер: 141.69KB, Загружено 505 раз)
  • Вложение: DSCF7732.jpg
    (Размер: 129.83KB, Загружено 524 раза)
  • Вложение: DSCF7733.JPG
    (Размер: 117.56KB, Загружено 520 раз)
  • Вложение: DSCF7734.JPG
    (Размер: 104.14KB, Загружено 490 раз)
  • Вложение: DSCF7749.JPG
    (Размер: 130.35KB, Загружено 498 раз)
