Re: бат. Карнайоки (Карельский перешеек) [сообщение #1604 является ответом на сообщение #1602] пн, 18 августа 2008 16:37 Переход к предыдущему сообщенияПереход к следующему сообщения
LlaBvuH
Сообщений: 1079
Зарегистрирован: июля 2008
Что поправили не против. Я намеренно неправильно написал Smile Ибо основная часть русскоязычного населения двойное "а" произносит как одинарное. имхо Laughing
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1610 является ответом на сообщение #1604] пн, 18 августа 2008 20:27 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

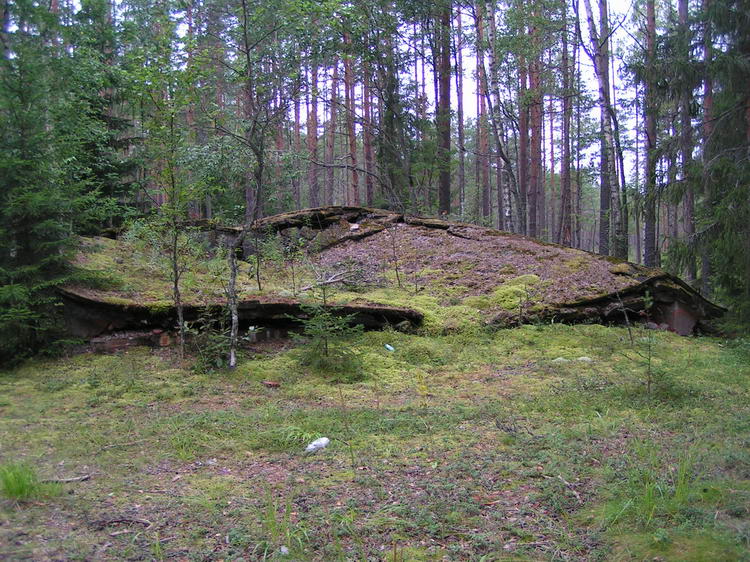

Неподалеку от этой позиции - находится склад боезапаса (подорван).

index.php?t=getfile&id=597&private=0

index.php?t=getfile&id=598&private=0

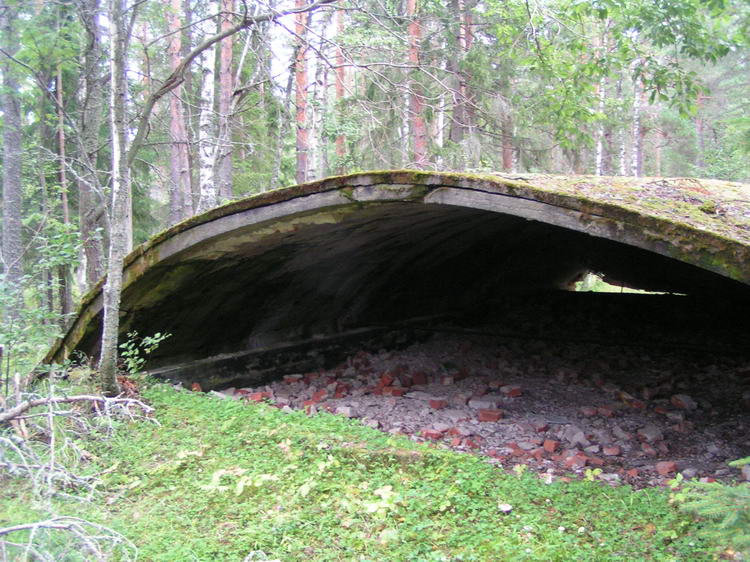

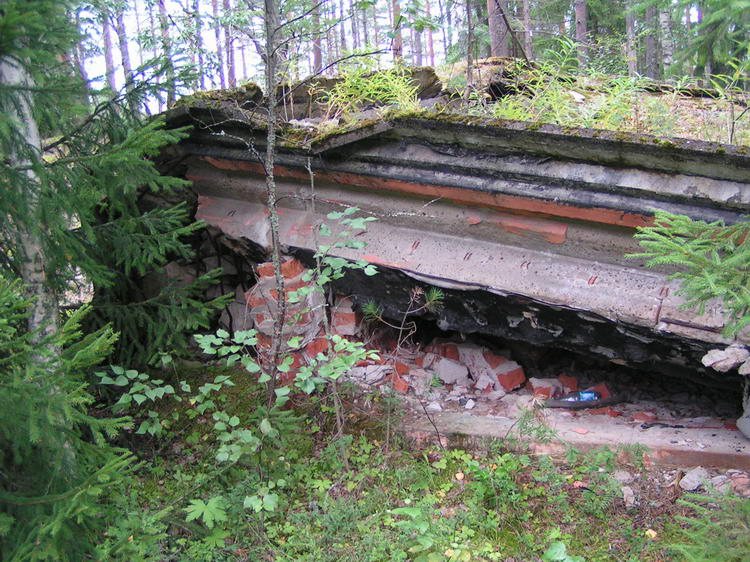

Арочная бетонная крыша на 2/3 сохранилась, кирпичные же стены полностью "снесены" взрывом и крыша просто опустилась на фундамент.

index.php?t=getfile&id=599&private=0

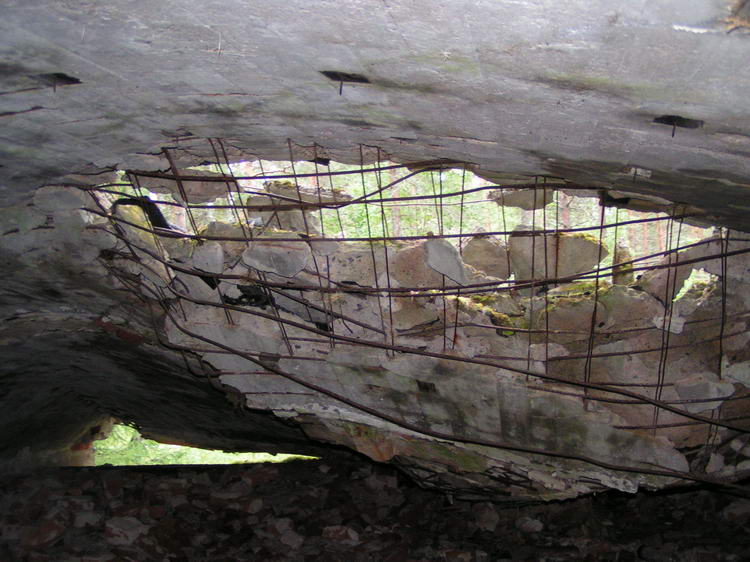

Хорошо просматривается разнотолщинность и плетение арматуры.

index.php?t=getfile&id=600&private=0

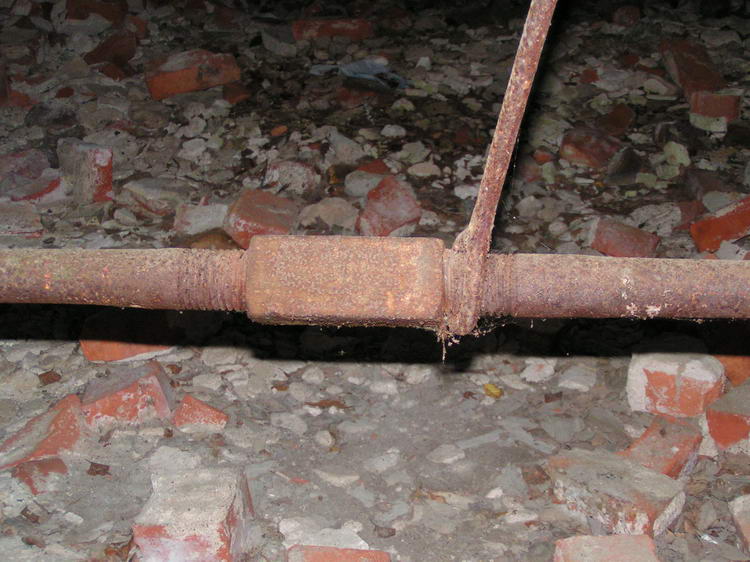

Внутри сохранилась одна из стальных стяжек арочного свода, идущая по всей его ширине.

index.php?t=getfile&id=601&private=0
  • Вложение: karn_10.JPG
    (Размер: 144.93KB, Загружено 1328 раз)
  • Вложение: karn_11.JPG
    (Размер: 136.59KB, Загружено 1350 раз)
  • Вложение: karn_12.JPG
    (Размер: 120.19KB, Загружено 1318 раз)
  • Вложение: karn_13.JPG
    (Размер: 87.30KB, Загружено 1307 раз)
  • Вложение: karn_14.JPG
    (Размер: 87.67KB, Загружено 1266 раз)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1613 является ответом на сообщение #1610] пн, 18 августа 2008 20:40 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

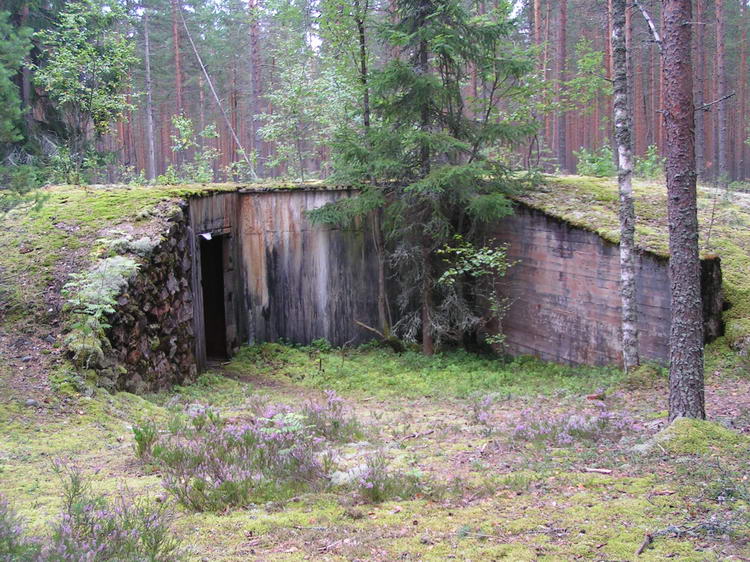

"Западный" дворик. Дворики в лесу можно заметить как небольшие холмики, поросшие на склонах серебристым мхом.

index.php?t=getfile&id=602&private=0

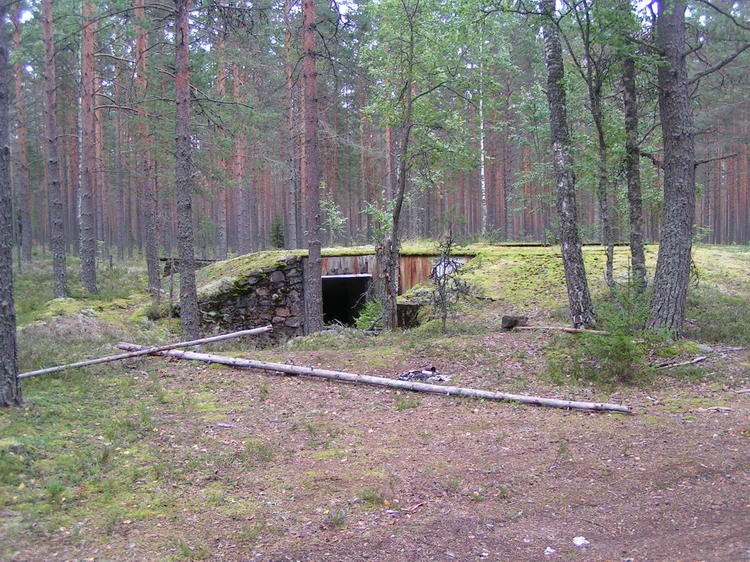

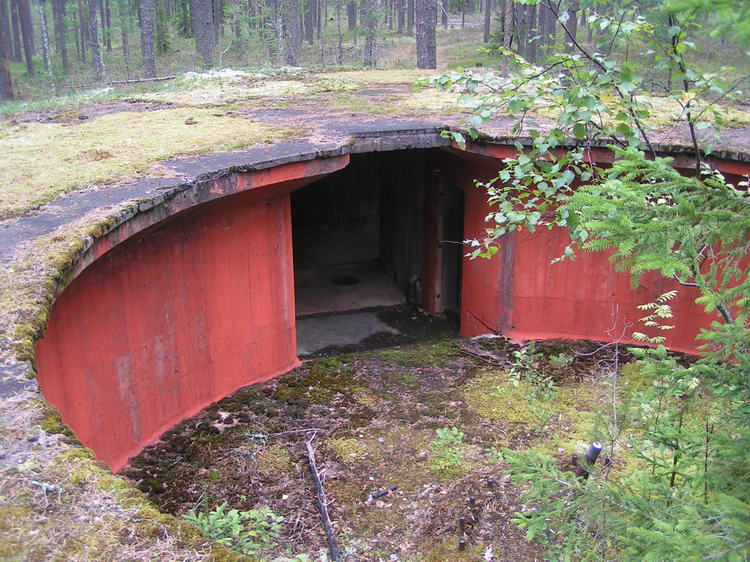

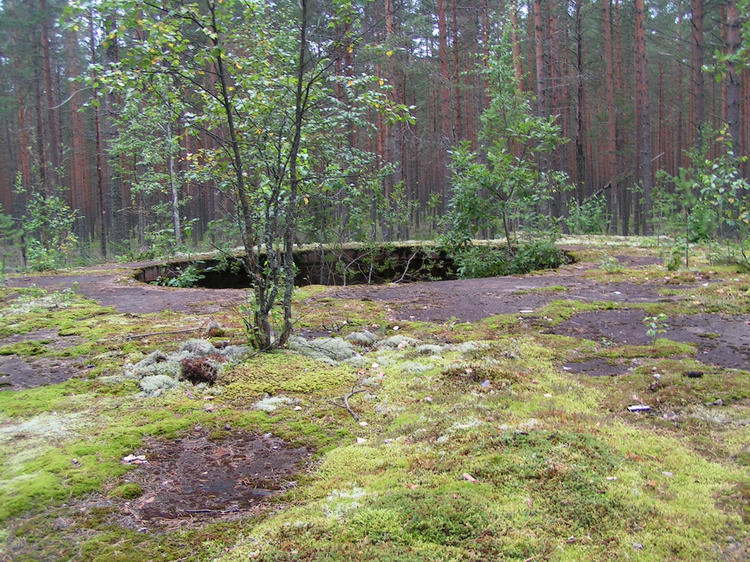

Общий вид.
index.php?t=getfile&id=603&private=0

В бетон основания - также вмурована труба.

index.php?t=getfile&id=604&private=0

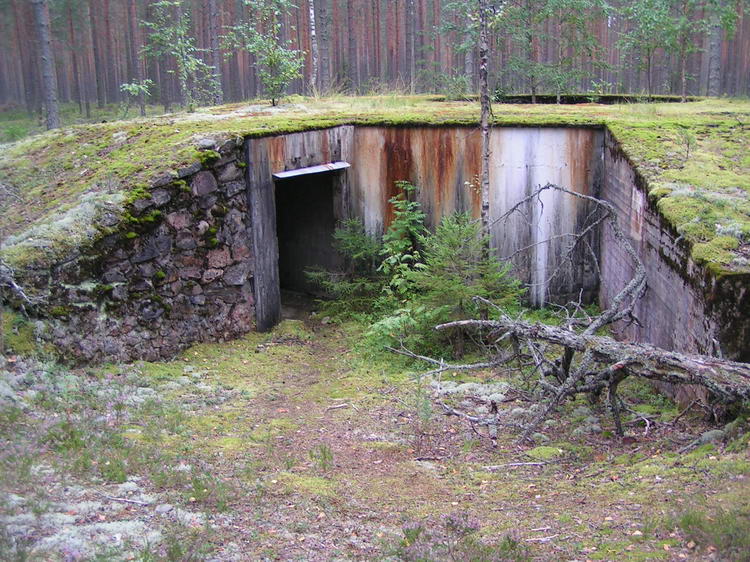

Вход в дворик.

index.php?t=getfile&id=605&private=0

index.php?t=getfile&id=606&private=0
  • Вложение: karn_15.JPG
    (Размер: 138.09KB, Загружено 1338 раз)
  • Вложение: karn_16.JPG
    (Размер: 146.66KB, Загружено 1274 раза)
  • Вложение: karn_17.JPG
    (Размер: 160.85KB, Загружено 1268 раз)
  • Вложение: karn_18.JPG
    (Размер: 128.79KB, Загружено 1235 раз)
  • Вложение: karn_19.JPG
    (Размер: 137.19KB, Загружено 1296 раз)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1614 является ответом на сообщение #1613] пн, 18 августа 2008 20:50 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

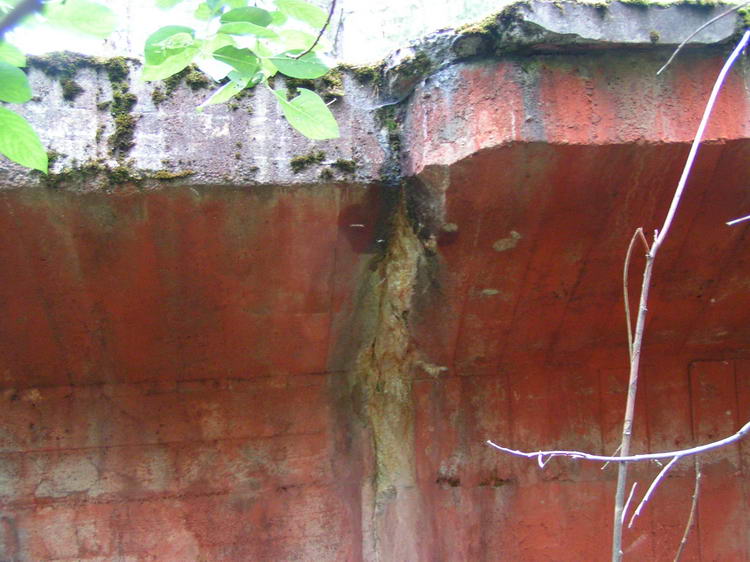

Отличительной особенностью "северного", "западного" и "южного" двориков являются наличие уступов на верхнем кольцевом покрытии (часть окружности, примерно 2/5 ее сектора, противоположная входу, выполнена бОльшего диаметра, чем остальная часть) и наличие явно видного вертикального шва в этом месте. Опалубка "ближе к входу" устанавливалась вертикально (справа на снимке), "дальше от входа" - горизонтально (слева).

index.php?t=getfile&id=607&private=0

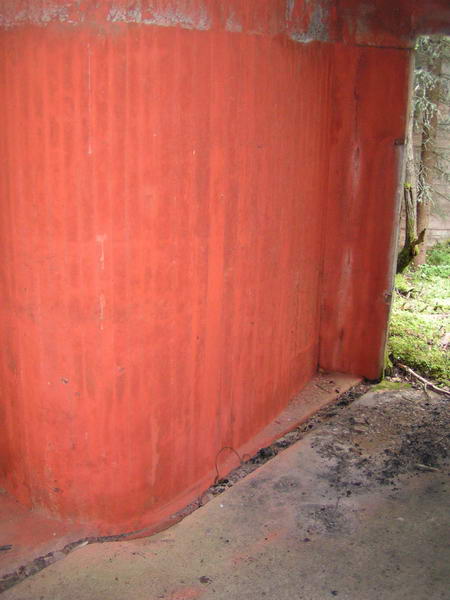

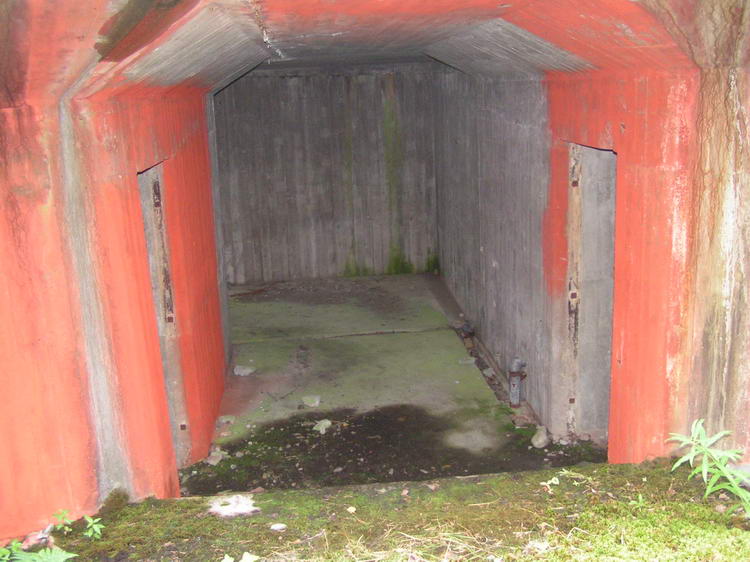

Внутри в части двориков и их помещений сохранилась красная краска, под которой явственно видны следы опалубки. По полу - идут кабель-каналы.

index.php?t=getfile&id=608&private=0

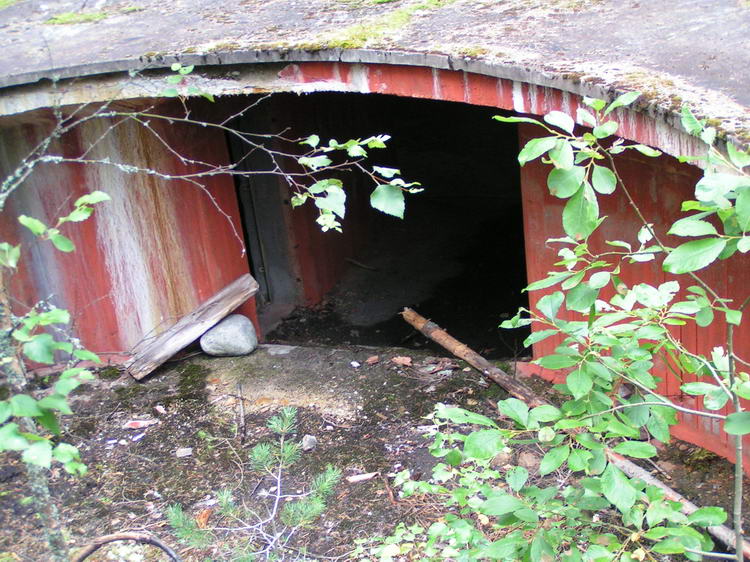

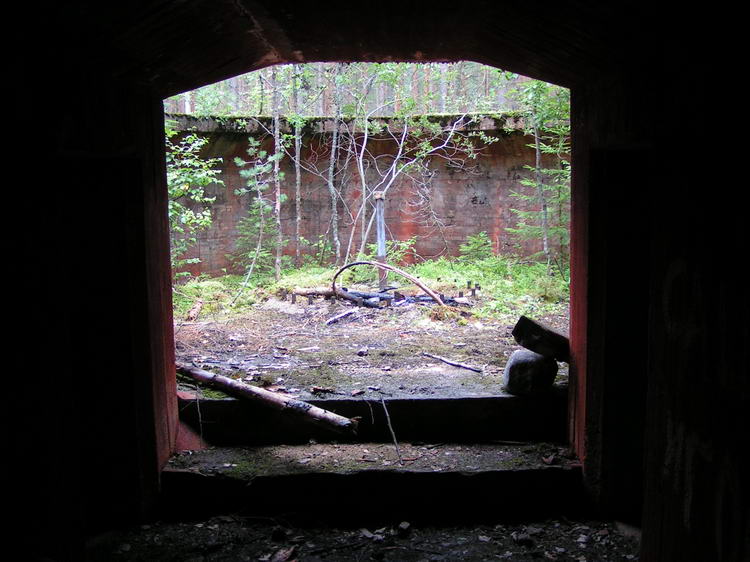

Вид во дворик из коленчатого прохода. Двери - сняты; кое-где в вмурованные крепления дверей - ввернуты болты. От вторых деревянных дверей - осталиь фрагменты коробок. Закладные деревяшки для их крепления - за столько лет еще не сгнили.

index.php?t=getfile&id=609&private=0

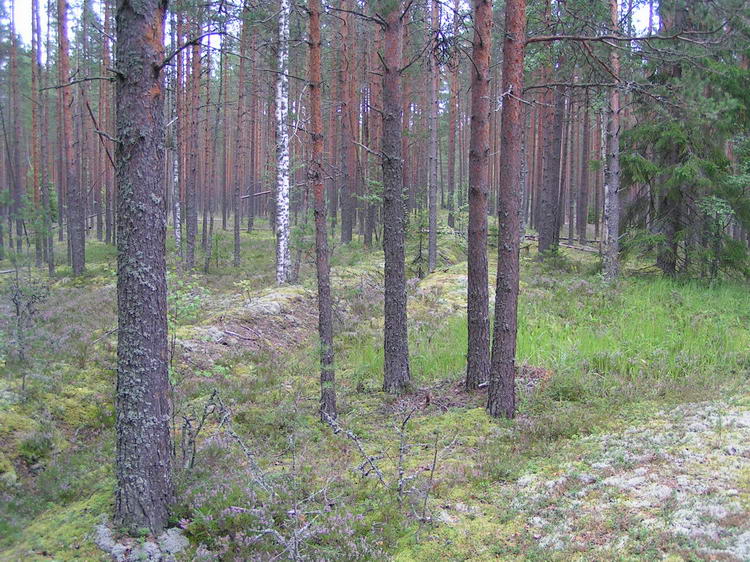

Вокруг позиций - идут ходы сообщения и, похоже, траншеи для кабельных линий.

index.php?t=getfile&id=610&private=0

Около позиций я нашел только две или три воронки диаметром 2 - 2,5 м. Чаще встречаются воронки меньшего диаметра с характерным односторонним отвалом земли, преимущественно в северном направлении.

index.php?t=getfile&id=612&private=0



  • Вложение: karn_20.JPG
    (Размер: 78.54KB, Загружено 1261 раз)
  • Вложение: karn_21.JPG
    (Размер: 41.48KB, Загружено 1265 раз)
  • Вложение: karn_22.JPG
    (Размер: 77.22KB, Загружено 1264 раза)
  • Вложение: karn_23.JPG
    (Размер: 141.18KB, Загружено 1265 раз)
  • Вложение: karn_24.JPG
    (Размер: 162.14KB, Загружено 1314 раз)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1615 является ответом на сообщение #1614] пн, 18 августа 2008 20:57 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...

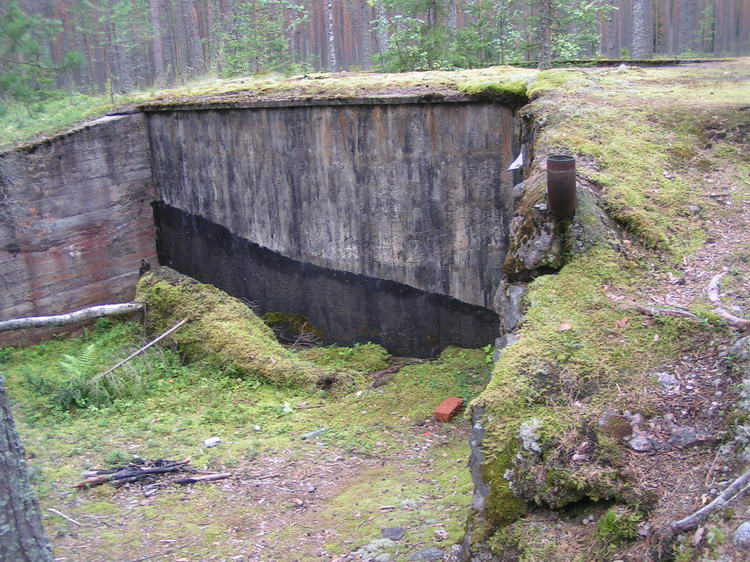

"Южная" позиция. Все тоже самое, только труба вмурована в основание под углом.

index.php?t=getfile&id=613&private=0

index.php?t=getfile&id=614&private=0

index.php?t=getfile&id=615&private=0

index.php?t=getfile&id=616&private=0

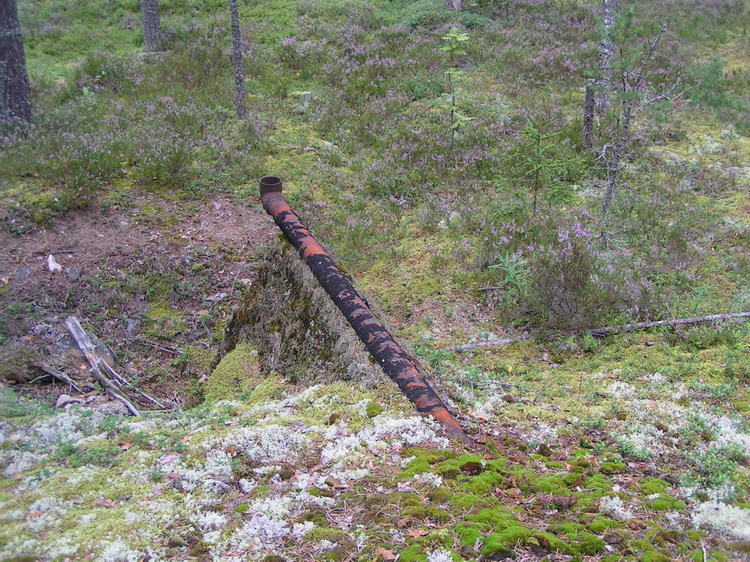

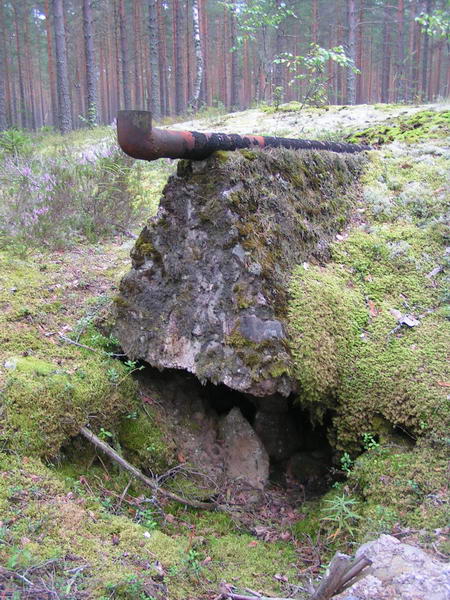

На всех этих трех похициях с левой стороны от входа, примерно на 45 град. по часовой стрелке, расположен бетонный "треугольник" с ложементом под трубу. На этой позиции труба, идущая внутрь помещения, сохранилась.

index.php?t=getfile&id=617&private=0

Труба заканчивается 90-градусным "коленом" с внутренней резьбой.

index.php?t=getfile&id=618&private=0




  • Вложение: karn_25.JPG
    (Размер: 137.96KB, Загружено 1276 раз)
  • Вложение: karn_26.JPG
    (Размер: 135.66KB, Загружено 1324 раза)
  • Вложение: karn_27.JPG
    (Размер: 128.96KB, Загружено 1251 раз)
  • Вложение: karn_28.JPG
    (Размер: 163.40KB, Загружено 1292 раза)
  • Вложение: karn_29.JPG
    (Размер: 151.53KB, Загружено 1240 раз)
  • Вложение: karn_30.JPG
    (Размер: 93.85KB, Загружено 1228 раз)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1616 является ответом на сообщение #1615] пн, 18 августа 2008 21:03 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
"Восточная" позиция - выполнена противоположно - симметрично; вход здесь - справа.

index.php?t=getfile&id=619&private=0

Труба с Г-образным коленом здесь выведена прямо у входа.
index.php?t=getfile&id=620&private=0

Общий вид дворика. Та же труба в основании орудия...

index.php?t=getfile&id=621&private=0

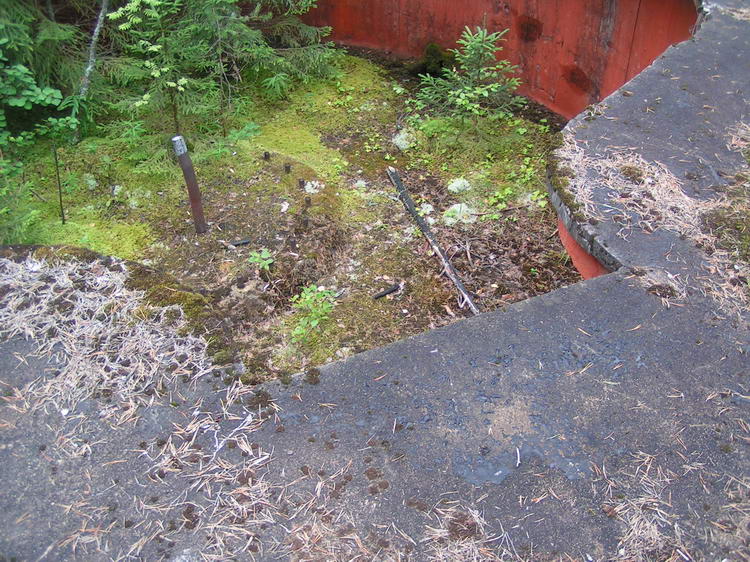

Еще одно отличие позиции - наличие выреза в перекрытии над входом в сам дворик.

index.php?t=getfile&id=622&private=0

index.php?t=getfile&id=623&private=0

  • Вложение: karn_31.JPG
    (Размер: 121.98KB, Загружено 1250 раз)
  • Вложение: karn_32.JPG
    (Размер: 128.37KB, Загружено 1199 раз)
  • Вложение: karn_33.JPG
    (Размер: 131.50KB, Загружено 1262 раза)
  • Вложение: karn_34.JPG
    (Размер: 124.84KB, Загружено 1255 раз)
  • Вложение: karn_35.JPG
    (Размер: 148.99KB, Загружено 1242 раза)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1617 является ответом на сообщение #1616] пн, 18 августа 2008 21:19 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
На этой позиции верхнее кольцевое перекрытие выполнено одного диаметра, капельник присутствует только на "заднем" полукольце (ближе к входу). Стыковочный шов почти не виден. Опалубка - по всей окружности - вертикальная.

index.php?t=getfile&id=624&private=0

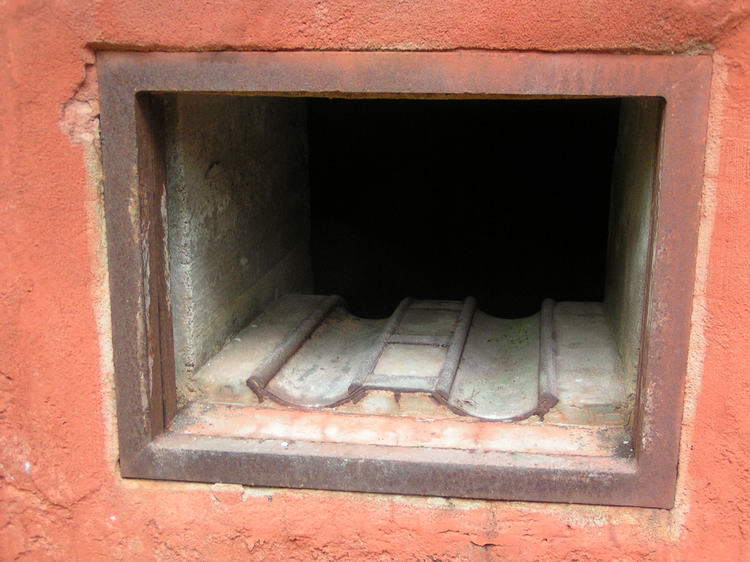

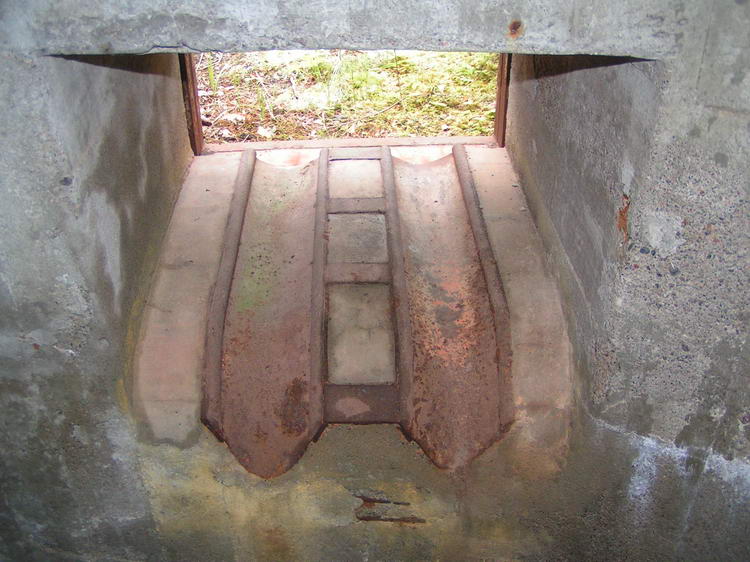

Хорошо сохранились лотки для подачи боезапаса.

index.php?t=getfile&id=625&private=0

index.php?t=getfile&id=626&private=0

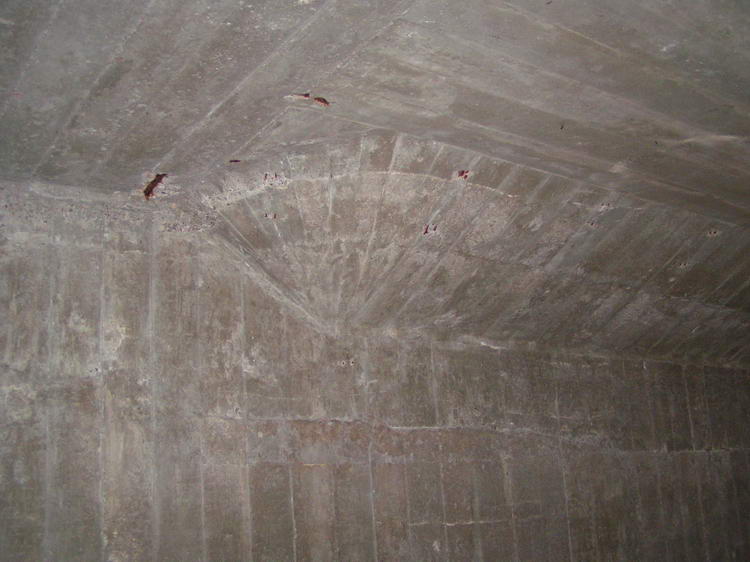

Коридоры и стены - покрашены частично. Очень хорошо видна высокое качество и некоторая эстетика при изготовлении опалубок для заливки сложных мест.

index.php?t=getfile&id=627&private=0

index.php?t=getfile&id=628&private=0

Из помещения в пол - выведена труба и кабели. Отверстие для них - заделывалось позднее. Труба, кстати, имеет тот же диаметр, что и труба, торчащая из основания орудия.

index.php?t=getfile&id=629&private=0

Колючая проволока - собрана много лет назад в огромные кучи (наполовину ушли в мох). На позициях чисто, несомтря на обилие дорог вокруг. От казарм и прочих зданий - остались бетонные фундаменты. "Железа" практически нет, но нет и следов его утилизации.
На обратном пути рекомендую остановиться и посмотреть "суворовский шанец" - впечатляющее земляное сооружение.

Вокруг - много брусники и черники, попадаются грибы.
  • Вложение: karn_36.JPG
    (Размер: 82.72KB, Загружено 1422 раза)
  • Вложение: karn_37.JPG
    (Размер: 71.86KB, Загружено 1284 раза)
  • Вложение: karn_38.JPG
    (Размер: 84.74KB, Загружено 1376 раз)
  • Вложение: karn_39.JPG
    (Размер: 60.56KB, Загружено 1272 раза)
  • Вложение: karn_40.JPG
    (Размер: 76.40KB, Загружено 1268 раз)
  • Вложение: karn_41.JPG
    (Размер: 77.20KB, Загружено 1208 раз)
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1642 является ответом на сообщение #1617] вт, 19 августа 2008 13:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6715
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Мда, красиво!

Лишний раз убеждаюсь куда смотрели наши, разрабатывая типовые проекты кольцевых двориков для открытых батарей средних калибров.

А крытых ходов сообщения (железобетонных) там нет, стало быть?
Re: бат. Карнайоки (Карельский перешеек) [сообщение #1685 является ответом на сообщение #1642] ср, 20 августа 2008 00:03 Переход к предыдущему сообщенияПереход к следующему сообщения
LlaBvuH
Сообщений: 1079
Зарегистрирован: июля 2008
нет
Re: бат. Карнайоки (Карельский перешеек) [сообщение #11205 является ответом на сообщение #1685] ср, 21 октября 2009 15:21 Переход к предыдущему сообщенияПереход к предыдущему сообщения
miall
Сообщений: 6899
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Как-то попустил интересный матрериал про батарею на сайте Баира Иринчеева "Линия Маннергейма" - в том числе фрагмент журнала боевых действий за 6 декабря 1939 года:

http://www.mannerheim-line.com/taipale/Kaarnajoki061239.htm
