Re: Пушка Б-13 [сообщение #59927 является ответом на сообщение #28423] вс, 26 апреля 2020 20:57 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 60
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Та, что в заполярном, это Б-13-2с, модернизированное после ВОВ до уровня 3-й серии. Год выпуска будет в пределах 1939...41. А та, что в Североморске, это уже Б-13-3с. Фото с казны нормальные не нашёл, но по тем элементам, что удалось рассмотреть, год выпуска можно осторожно предположить в пределах 1945...47.

[Обновления: вс, 26 апреля 2020 20:58]

Известить модератора

Re: Пушка Б-13 [сообщение #59928 является ответом на сообщение #59927] вс, 26 апреля 2020 21:00 Переход к предыдущему сообщенияПереход к следующему сообщения
Tor
Сообщений: 192
Зарегистрирован: июня 2012
Panzermann писал(а) вс, 26 апреля 2020 17:57
Та, что в заполярном, это Б-13-2с, модернизированное после ВОВ до уровня 3-й серии. Год выпуска будет в пределах 1939...41. А та, что в Североморске, это уже Б-13-3с. Фото с казны нормальные не нашёл, но по тем элементам, что удалось рассмотреть, год выпуска можно осторожно предположить в пределах 1945...47.


У меня было предположение, тоже осторожное, что в Заполярном орудие с 221 или 140 батареи.


Но не купишь судьбы в магазине, не прижжёшь ей хвоста угольком, моя смерть ездит в чёрной машине, с голубым огоньком
Re: Пушка Б-13 [сообщение #59942 является ответом на сообщение #28423] сб, 02 мая 2020 15:55 Переход к предыдущему сообщенияПереход к следующему сообщения
temish
Сообщений: 6
Зарегистрирован: мая 2020
Б13 с таким щитом в теме не нашел.
Севастополь, Малахов Курган

index.php?t=getfile&id=32238&private=0
index.php?t=getfile&id=32239&private=0
Re: Пушка Б-13 [сообщение #59943 является ответом на сообщение #28423] сб, 02 мая 2020 15:58 Переход к предыдущему сообщенияПереход к следующему сообщения
temish
Сообщений: 6
Зарегистрирован: мая 2020
11я береговая батарея. Севастополь 2хБ13

index.php?t=getfile&id=32240&private=0index.php?t=getfile&id=32241&private=0index.php?t=getfile&id=32242&private=0index.php?t=getfile&id=32243&private=0index.php?t=getfile&id=32244&private=0

[Обновления: сб, 02 мая 2020 15:59]

Известить модератора

Re: Пушка Б-13 [сообщение #59944 является ответом на сообщение #28423] вс, 03 мая 2020 02:45 Переход к предыдущему сообщенияПереход к следующему сообщения
temish
Сообщений: 6
Зарегистрирован: мая 2020
]Коллеги, я попытался изобразить Б13, для последующей печати в 1/72 и/или в 1/35. Хочется построить диораму по мотивам некоторых батарей. Ориентировался на альбом технических рисунков предоставленных коллегой, в этой теме. Увы там все в косоугольных проекциях без размеров и масштаба. Так что...

асколько правдоподобно получилось..у меня боюсь предвзятый взгляд? Если я правильно понимаю это Б13 2с?

Мат.часть конечно весьма условная для такого масштаба печати. Трубки и пр мелочевка будет допиливаться руками. До круглого щита руки еще не дошли Wink

index.php?t=getfile&id=32245&private=0
index.php?t=getfile&id=32246&private=0
index.php?t=getfile&id=32247&private=0
index.php?t=getfile&id=32248&private=0

[Обновления: вс, 03 мая 2020 03:03]

Известить модератора

Re: Пушка Б-13 [сообщение #59946 является ответом на сообщение #59944] вс, 03 мая 2020 21:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 60
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Конструктивная критика приветствуется? Такая балка с лотком серийно появилась на Б-13-3с. На 2-ю серию её ставили после ВОВ в ходе модернизации. Но! Кроме балки, никаких иных характерных признаков какой-либо серии пока у Вас не изображено. И не в обиду, но для 35-го грубовато. Это ведь только "болванка" пока?

С уважением, Евгений.
Re: Пушка Б-13 [сообщение #59948 является ответом на сообщение #59946] пн, 04 мая 2020 10:42 Переход к предыдущему сообщенияПереход к следующему сообщения
temish
Сообщений: 6
Зарегистрирован: мая 2020
Да разумеется приветствуется! Благодарю за ответ!
Рисовал на основе доступных технических рисунков.. Балка там присутствует и варианты щита за сим и сделал вывод о возможности комбинирования.

index.php?t=getfile&id=32250&private=0
index.php?t=getfile&id=32249&private=0

Насчет грубовато, согласен, коллега. Все на глаз.. Чертежей увы не нашел. Где бы их взять так что бы с размерами или хотя бы пропорции четко соблюсти. И я не профессионал в этой области.. МБ2-12 - внешка , и эта ..самая обьемная работа пока что:)

Что же касается 35го..то сильно сомневаюсь что даже такая детализация пропечатается на ФДМ технологии. Многое придется сносить и допиливать руками. В любом случае понятно будет после пробной печати.

  • Вложение: 1111.jpg
    (Размер: 56.57KB, Загружено 84 раза)
  • Вложение: 11.jpg
    (Размер: 121.68KB, Загружено 87 раз)
Re: Пушка Б-13 [сообщение #59949 является ответом на сообщение #59948] пн, 04 мая 2020 11:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 60
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Очень надеюсь, что будут чертежи. К концу года не обещаю, но постараюсь за следующий год закончить.

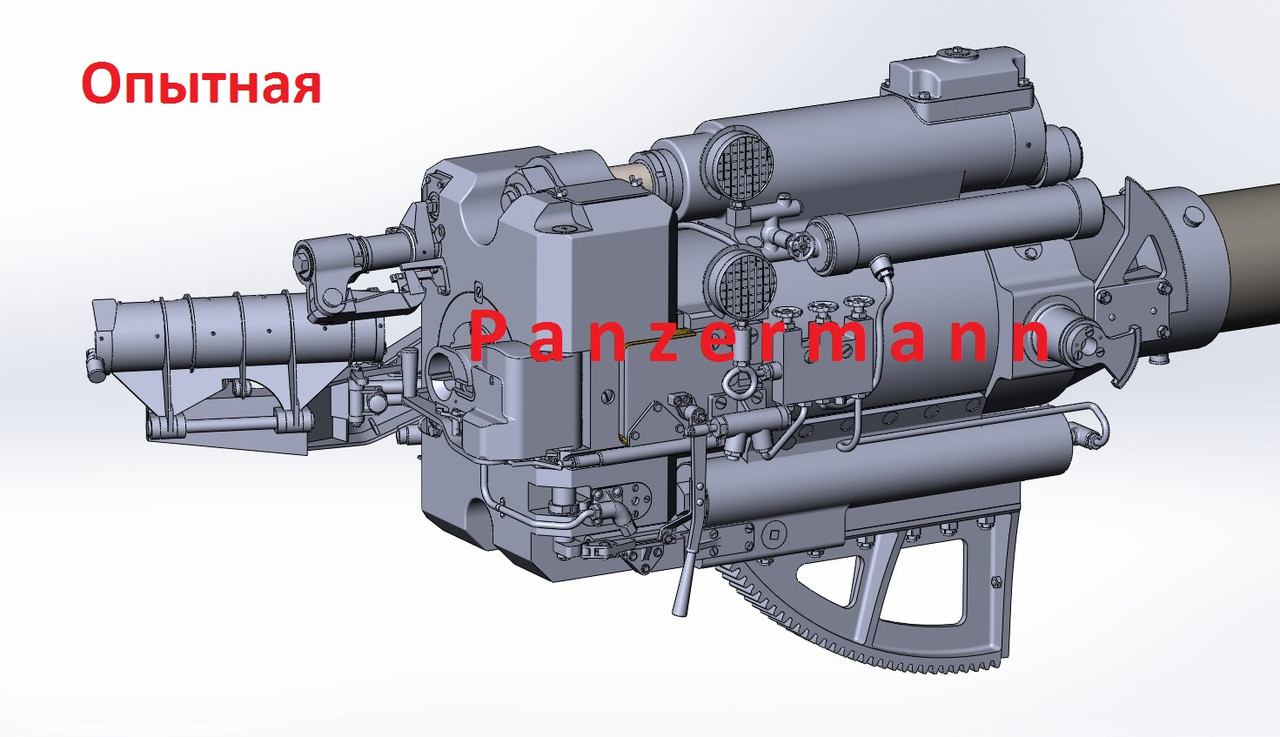

Вот некоторые этапы производства на примере "качалки":

https://i.postimg.cc/N0ZKNpyN/1.jpg

https://i.postimg.cc/LsJqBrsY/2-36.jpg

https://i.postimg.cc/FzV1HvTq/3-38.jpg

https://i.postimg.cc/B6DXRHHJ/4-39-41.jpg

https://i.postimg.cc/prHpvrJz/5-45-47.jpg

https://i.postimg.cc/9XdDpPcp/6-48.jpg

Re: Пушка Б-13 [сообщение #59950 является ответом на сообщение #59948] пн, 04 мая 2020 11:19 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 60
Зарегистрирован: мая 2017
Географическое положение: Волгоград
На рисунках из руководства у Вас щит второй серии коробчатый и довоенная/военная поворотная балка. У Вашей 3Д-модели балка литая (неподвижная) с параллелограмным лотком, послевоенная.

На моих скринах у установки 1936-го должна затворная рама быть как у опытной. Поменяю. Как понимаете - это пока только "черновая" сборка.

[Обновления: пн, 04 мая 2020 11:21]

Известить модератора

Re: Пушка Б-13 [сообщение #59951 является ответом на сообщение #59950] пн, 04 мая 2020 11:36 Переход к предыдущему сообщенияПереход к предыдущему сообщения
temish
Сообщений: 6
Зарегистрирован: мая 2020
Шикарно! Жаль с обратной стороны скринов нет! Но уже есть с чем пытаться работать!
Благодарю!
