Во французских источниках - тишина.

Есть схемы скрывающихся башен системы Мужена и Шнейдера разных годов, но из заказчиков упоминаются только Бельгия и Румыния.
Re: Скрывающиеся лафеты [сообщение #49188 является ответом на сообщение #17553] ср, 28 мая 2014 19:07 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6700
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Войцехович писал(а) вт, 23 марта 2010 19:48

Господа. Решил поработать над темой скрывающихся лафетов Русской армии в Первой Мировой войне. Но пока кроме пары фотографий ничего не нашёл. Подскажите, может кто знает, где искать, или фото есть. Пр чертежи и схемы даже не спрашиваю. Несбыточно.

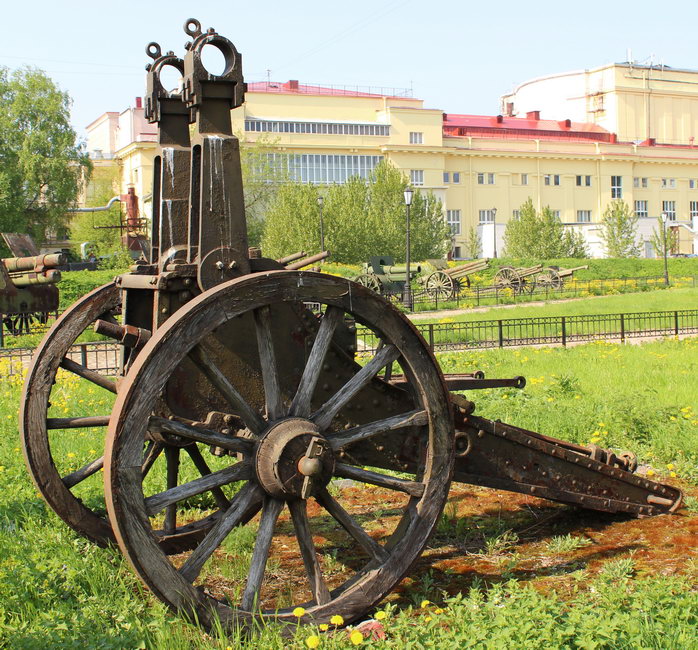

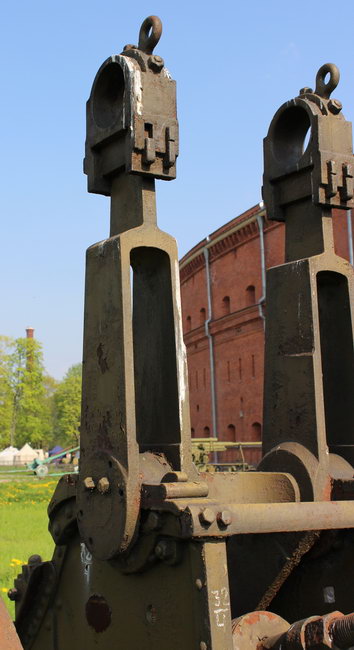

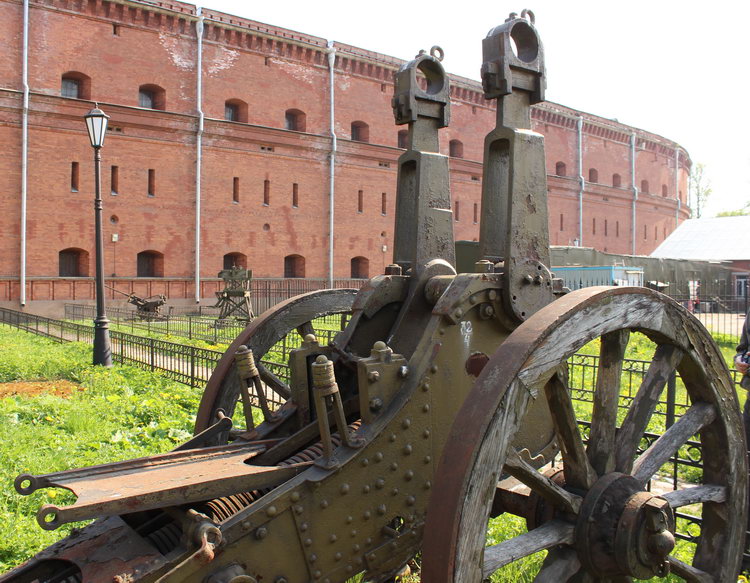

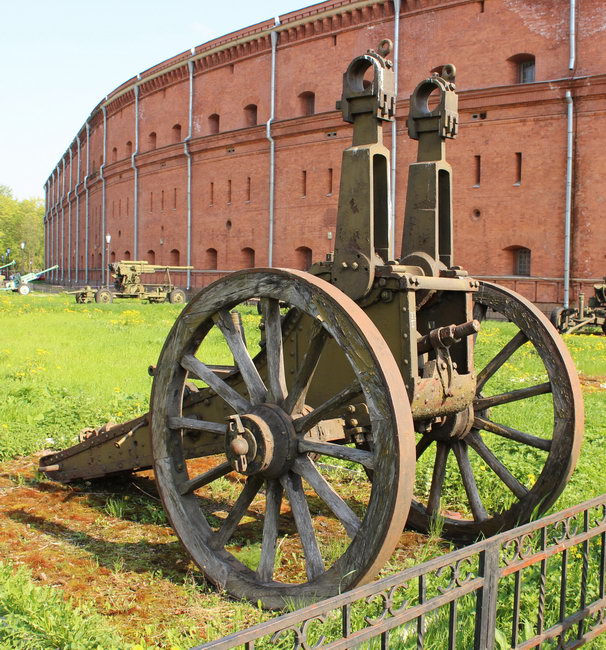

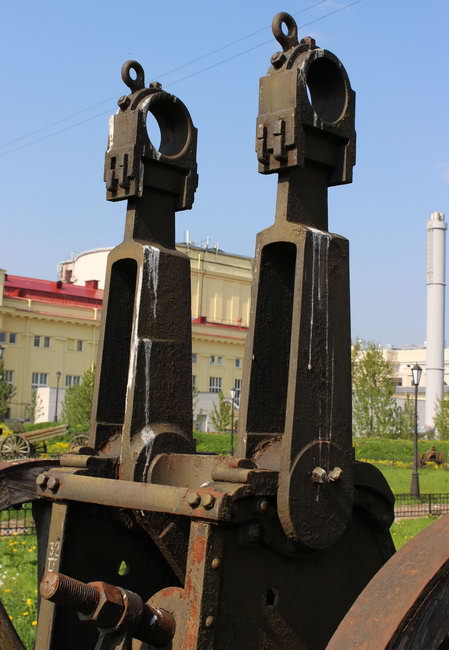

Скрывающийся лафет Рассказова(?) вживую (кое-кто его уже видел и даже трогал, но остальным, наверное, тоже будет интересно):

index.php?t=getfile&id=23713&private=0

index.php?t=getfile&id=23714&private=0

index.php?t=getfile&id=23715&private=0

index.php?t=getfile&id=23716&private=0

index.php?t=getfile&id=23717&private=0

index.php?t=getfile&id=23718&private=0

index.php?t=getfile&id=23719&private=0
  • Вложение: IMG_6542.jpg
    (Размер: 162.29KB, Загружено 723 раза)
  • Вложение: IMG_6545.jpg
    (Размер: 188.37KB, Загружено 537 раз)
  • Вложение: IMG_6547.jpg
    (Размер: 153.42KB, Загружено 532 раза)
  • Вложение: IMG_6543.jpg
    (Размер: 65.86KB, Загружено 543 раза)
  • Вложение: IMG_6544.jpg
    (Размер: 82.17KB, Загружено 536 раз)
  • Вложение: IMG_6549.JPG
    (Размер: 134.98KB, Загружено 527 раз)
  • Вложение: IMG_6548.JPG
    (Размер: 132.34KB, Загружено 694 раза)
Re: Скрывающиеся лафеты [сообщение #49192 является ответом на сообщение #49188] ср, 28 мая 2014 21:01 Переход к предыдущему сообщенияПереход к следующему сообщения
Войцехович
Сообщений: 465
Зарегистрирован: мая 2009
Географическое положение: Россия
miallСпасбо Вам большое. Буквально вчера с товарищем опять обсуждали эту тему. И тут такая радость.Народ, а может кто сможет поболше фотографий сделать? Идея сделать модель актуально по прежнему.

Войцехович

[Обновления: ср, 28 мая 2014 21:08]

Известить модератора

Re: Скрывающиеся лафеты [сообщение #49194 является ответом на сообщение #49192] ср, 28 мая 2014 22:48 Переход к предыдущему сообщенияПереход к следующему сообщения
miall
Сообщений: 6700
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Пожалуйста! Рад, что "попал в яблочко" интереса. Cool

ava писал(а) ср, 02 ноября 2011 23:35

Посмотрел в энциклопии Сытина - о скрывающихся лафетах отдельная статья должна была быть, но до буквы "С" издатели дойти не успели. По остальным местам пока тоже глухо...

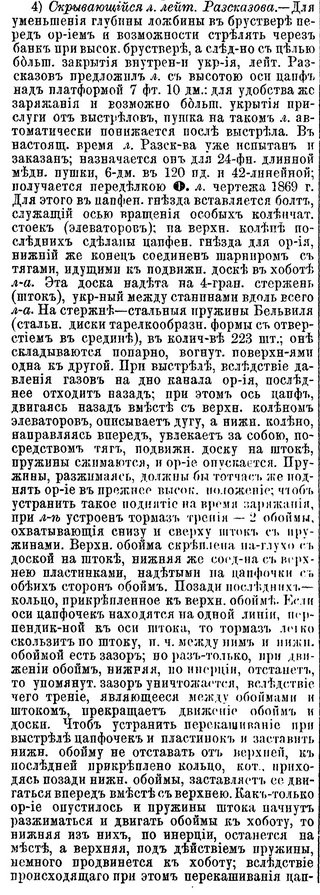

А Леер в своей "Энциклопедии военных и морских наук" добрался до буквы С! В 7-ом томе (1895 год) есть и "Скрывающиеся лафеты", и "Скрывающиеся броневыя установки" (стр.226-228). А в 5-ом томе (1891 год) есть полезная статя "Осадный лафет" (стр. 488-489), в которой скрывающийся лафет лейтенанта Разсказова подробно описан:
index.php?t=getfile&id=23722&private=0

index.php?t=getfile&id=23723&private=0
Re: Скрывающиеся лафеты [сообщение #58129 является ответом на сообщение #17553] вт, 21 августа 2018 00:22 Переход к предыдущему сообщения
ava
Сообщений: 3882
Зарегистрирован: июля 2008
Географическое положение: Донецк
Попалась совершенно случайно интересная заметка как раз по теме -- артиллерийская экзотика в виде скрывающихся лафетов с Американского континента ("Разведчик", 1896 г., № 305-306, с. 725):

Скрывающийся лафет Гордонса.


Недавно завод Morgan Engineering Company в Огайо изготовил для правительства Соединённых Штатов Северной Америки новый скрывающийся лафет, обративший на себя всеобщее внимание техников. Одним движением руки орудие длиною в 9,325 метров и весом в 30,5 тонн поднимается над бруствером для производства выстрела и тотчас же опускается вниз для заряжания в безопасном от снарядов противника помещении. Орудие уравновешивается противовесами и приводится в движение гидравлическим давлением. Источником силы является отдача орудия при выстреле, которая сжимает воздух, напрягающий гидравлический пресс.

index.php?t=getfile&id=31418&private=0
Скрывающийся лафет Гордонса, орудие поднято для выстрела.


Как видно из рисунков, заимствованных из журнала "Engineering", на прочном основании, около зубчатого пояса, вращается на центральной оси массивная плита, на которой покоится весь станок. Две вертикальные стены основной плиты поддерживают при помощи 4 рычагов треугольные станины, в гнёздах коих лежат цапфы 10-дюймового (25,4-см) орудия. Рычаги и станины образуют параллелограммы.

Эти четыре рычага составляют части четырёх двойных рычагов из кованной стали весом каждый в 7 тонн (7000 кг). На внешних частях этих двойных рычагов прикреплены противовесы, приделанные снаружи к броневым боковым плитам. Они назначены для уравновешивания орудия.

Рычаги вращаются на 180° и таким образом орудие опускается очень низко. Когда орудие поднято, вся система может быть приведена в горизонтальное вращательное движение при помощи рычага усилием 10-летнего мальчика со значительной скоростью.

index.php?t=getfile&id=31419&private=0
Скрывающийся лафет Гордонса, орудие опущено для заряжания.


В промежутке между боковыми стенами находится гидравлический пресс, соединённый клапанами с резервуаром воздуха в боковых стенах. Отдача орудия утилизируется в двух направлениях: 1) она двигает поршень гидравлического цилиндра, который при помощи системы зубчатых колёс вращает рычаги и поднимает противовесы, опуская в то же время орудие, и 2) сжимает воздух в резервуарах в боковых стенах, и этим маганизирует энергию, необходимую для поднятия орудия вновь, после произведенного заряжания. В начале стрельбы, перед первым выстрелом, необходимо сжать воздух при помощи небольшого насоса.

Два имеющиеся при станке электрических двигателя служат: один для поворачивания всей системы, другой для управления гидравлическим и пневматическим прессами.

Одного движения руки достаточно, чтобы отделить оба электромотора и производить все манипуляции в ручную.

Заряжание производится при помощи пневматических приспособлений. Снаряд весит 261 кг, заряд 113,5 кг.

Вся систма станка весит 325 тонн. Изобретатель её, капитан В. Б. Гордонс, состоящий на службе в армии Соединённых Штатов Северной Америки. Ему поручено было проектировать и изготовить её в течение 7 месяцев, но уже через 5 месяцев она была готова. Испытание её комиссией от военного ведомства производилось у Sandy Hook и дало вполне хорошие результаты.

По условию заказа подъём орудия из самого низкого в самое высокое положение должен был производиться в 1½ минуты; на самом деле это действие требует лишь 3 секунды. Оборот орудия около вертикальной оси должен был совершаться в 5 минут; один канонир одною рукою поворачивал его в 2 минуты. Для прислуги полагалось не более 15 человек; нужно на самом деле всего 3 человека, кроме тех, которые при скорой стрельбе должны приготовлять и подносить снаряды и заряды.

Далее заказ требовал не менее 10 выстрелов в час. По условию завод за каждый выстрел свыше 10 получал премию в 2000 долларов, а за каждый выстрел ниже 10 -- с платы скидывалось 1000 долларов. При испытании 10 выстрелов были даны в первые полчаса; во вторую половину часа дано ещё 20 выстрелов. Лучший результат во время испытания был такой: в 4 минуты 15 секунд -- 4 выстрела. Завод получил премию в 44000 долларов.

В. А. Г.
