Re: Пушка Б-13 [сообщение #61155 является ответом на сообщение #59889] вс, 30 мая 2021 13:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Располагает ли кто информацией о месте нахождения в настоящее время Б-13 сталинградской (той, что с номером 15)?
Re: Пушка Б-13 [сообщение #61159 является ответом на сообщение #61155] вт, 01 июня 2021 20:50 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград

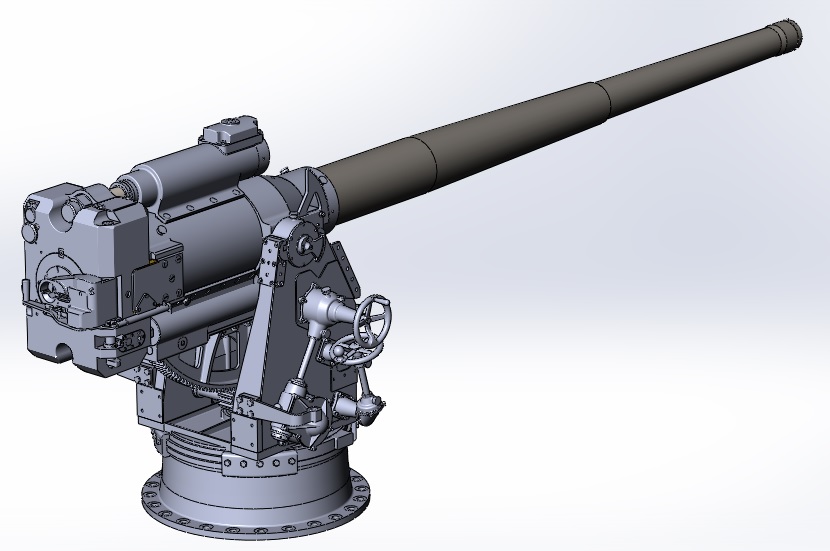

После 1,5-летнего перерыва вернулся к изысканиям по этой установке. В том числе восстанавливаю облик орудий разных производственных серий. В первую очередь, конечно, установок первых выпусков.
https://i.postimg.cc/V6wwvV55/13-1935.jpg
Чтобы "допилить" проект, надо добраться до сохранившейся установки Б-13-б из Сеть-Наволок. Нужно фото внутренней части поворотной рамы (по сухопутному - верхнего станка).
Может быть есть кто из тех мест? Готов на возмездной основе компенсировать расходы (в рамках разумного, конечно)!
Re: Пушка Б-13 [сообщение #61163 является ответом на сообщение #61159] чт, 03 июня 2021 10:38 Переход к предыдущему сообщенияПереход к следующему сообщения
Dmb-2007
Сообщений: 433
Зарегистрирован: сентября 2008
Географическое положение: Новороссийск

Вот мои снимки 2010-го года https://cloud.mail.ru/public/SfGE/7HWmBKKLq
Не абы что, снимал без особой цели. Но вдруг что-то полезное найдёте.
Ещё надо спросить у LlaBvuH
Вот то, что он выкладывал - http://www.deadpixels.ru/guns/13050_setnavolock/index.html
Наверняка у него ещё есть.


Si vis pacem, para bellum
Re: Пушка Б-13 [сообщение #61164 является ответом на сообщение #28423] чт, 03 июня 2021 20:11 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград

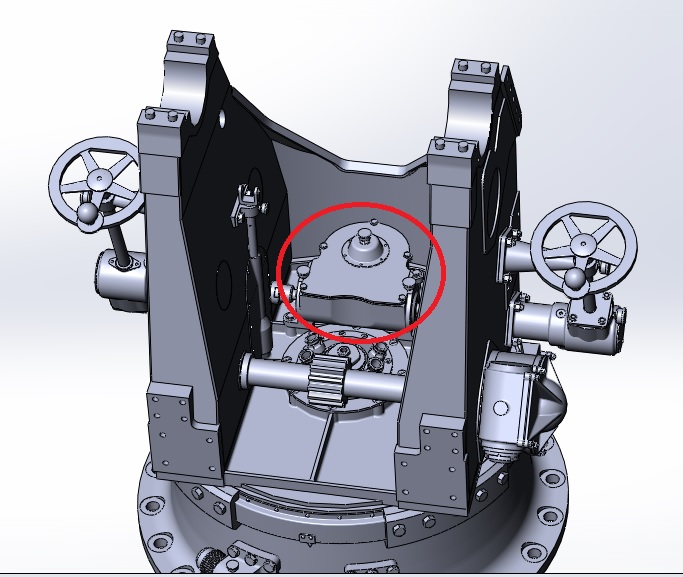

Михаил, спасибо за фото - Ваших ещё не видел! В работе пригодятся непременно. Уважаемый LlaBvuH делился своими фото в хорошем разрешении, за что ему ещё раз большое спасибо. Заминка вот в чём: Б-13 первой серии и "баррикадские" не имели коробки червячной передачи ГН (так в оригинале) как единого узла (на скрине обведён красным). Вместо этого применялся открыто установленный червяк и червячное колесо.
https://i.postimg.cc/Y91W6y1J/13-37-38.jpg
Узел был проблемным, поэтому на Б-13-2с его заменили единым узлом - коробкой червячной передачи (читай - червячным редуктором). Но "Баррикады" ни в 37-м, ни в 38-м так и не дождались чертежей от "Большевика". Так что подсмотреть, как выглядел ранний узел, можно только на этой единственной сохранившейся установке. Чертежей Б-13 1 серии в РГАВМФ и Б-13-б на моём предприятии пока обнаружить не удалось.
Конечно, на чертежи общего вида этот узел никак не влияет, но не могу же я на него так вот просто забить )))
Re: Пушка Б-13 [сообщение #61352 является ответом на сообщение #28423] чт, 02 сентября 2021 20:21 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Набрёл в сети на фотоотчёты путешественников к мысу Крильон, что на юге Сахалина. Засветилась установка Б-13-2с № 293 1939 года выпуска.

https://i.postimg.cc/NyDd5VxT/6-IAAAg-Aa-Du-A-1920.jpg

https://i.postimg.cc/HcLB52SN/h-IAAAg-Aa-Du-A-1920.jpg

https://i.postimg.cc/XGDxgCmY/JQAAAg-N0le-A-1920.jpg

https://i.postimg.cc/06Pt5x7P/Uw-AAAg-Aa-Du-A-1920.jpg

Ссылки на первоисточники:
https://www.drive2.ru/l/536027037899423794
https://www.drive2.ru/l/552024107449843793/
https://www.drive2.ru/l/3681547/

[Обновления: чт, 02 сентября 2021 20:24]

Известить модератора

Re: Пушка Б-13 [сообщение #61353 является ответом на сообщение #28423] чт, 02 сентября 2021 22:27 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград
http://dv-destroy.at.ua/news/majak_krilon/2015-10-20-565
Re: Пушка Б-13 [сообщение #61354 является ответом на сообщение #28423] чт, 02 сентября 2021 22:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград
http://sledopit.tv/articles/mys-krilon-voennaya-infrastruktu ra-na-sakhaline-vremen-yaponskoy-okkupacii_83.html

Пример того, когда как в рекламе - "лучше жевать, чем говорить", если не владеешь предметом Very Happy Я не со зла - забавно было послушать.

[Обновления: чт, 02 сентября 2021 23:08]

Известить модератора

Re: Пушка Б-13 [сообщение #61358 является ответом на сообщение #28423] чт, 09 сентября 2021 01:39 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград
Никто в обозримом будущем не собирается, случайно, в музей "Дорога Жизни", что в Осиновце?
Re: Пушка Б-13 [сообщение #61359 является ответом на сообщение #28423] вс, 12 сентября 2021 17:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Panzermann
Сообщений: 79
Зарегистрирован: мая 2017
Географическое положение: Волгоград

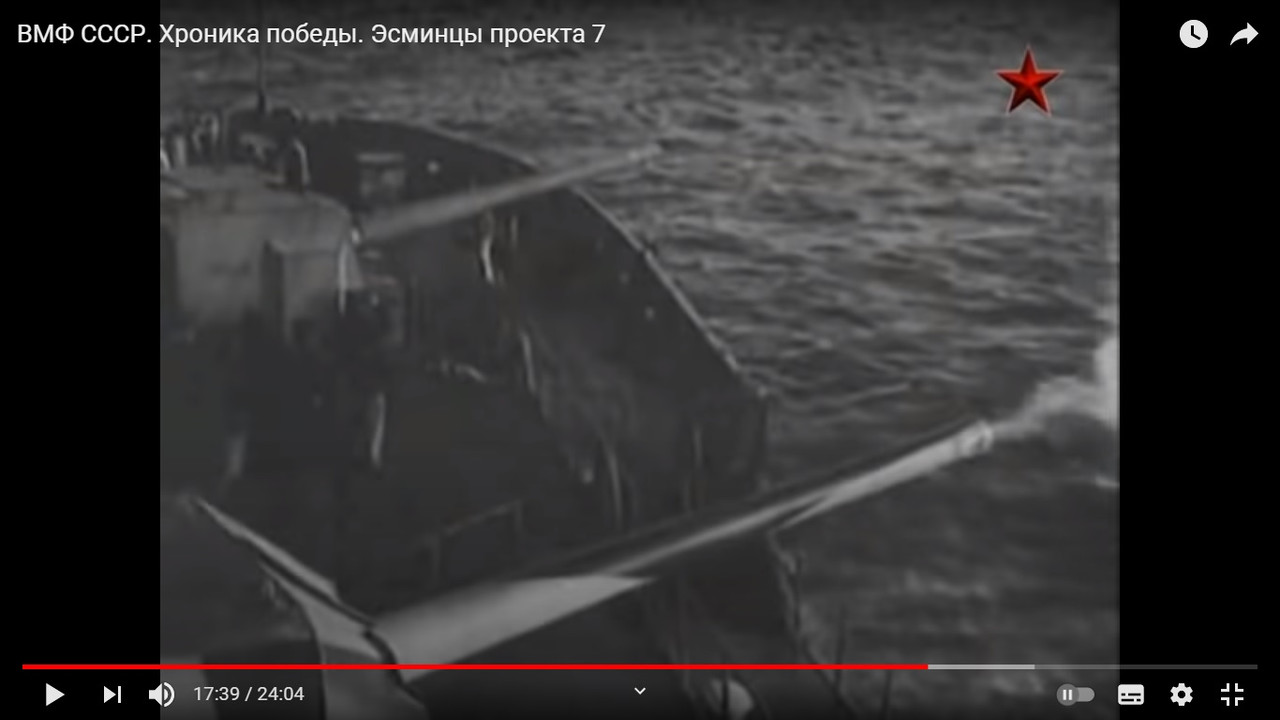

Скрин из документального фильма. Явно не профильное судно ВМФ. Скорее всего - канонерская лодка. Интересен факт наличия на одном судне двух установок разных серий: на переднем плане 2-й серии (выпуска не ранее 1939-го), на заднем плане 1-й серии.
https://i.postimg.cc/mZmL3mDH/12-1.jpg
Re: Пушка Б-13 [сообщение #61360 является ответом на сообщение #61359] пн, 13 сентября 2021 21:57 Переход к предыдущему сообщенияПереход к предыдущему сообщения
YXOB
Сообщений: 307
Зарегистрирован: сентября 2013
Это скорее всего КЛ типа "Амгунь", КБФ
По окончании навигации 41-го года с КЛ "Кама" и "Волга" Шхерного отряда КБФ было снято по одной установке Б-13 для формирования 130-й батарее на рифе Котлинской косы. Весной 42-го года на канлодки поставили Б-13 1-й серии, а двухорудийная батарея № 130 так и продолжала функционировать до начала 1944 года, когда ее передислоцировали в Нарвский залив.
На фото скорее всего КЛ "Волга" т.к у Камы 2-я серия стояла в носу....
Судно, и верно, совсем не профильное - мобилизованная грунтотвозная шаланда Спецгидростроя НКВД германской постройки 1939-40 годов.
Кстати, эти канлодки оказались в конце войны самыми крупными надводными кораблями КБФ, вышедшими на просторы Балтики....
