Re: Гонконг [сообщение #60357 является ответом на сообщение #60355] ср, 23 сентября 2020 16:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

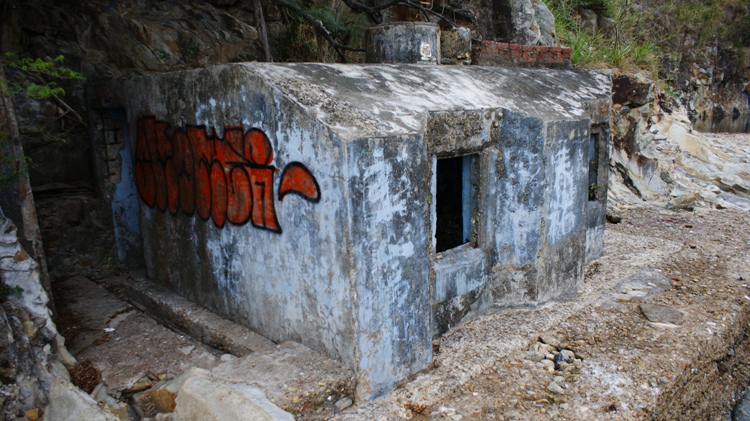

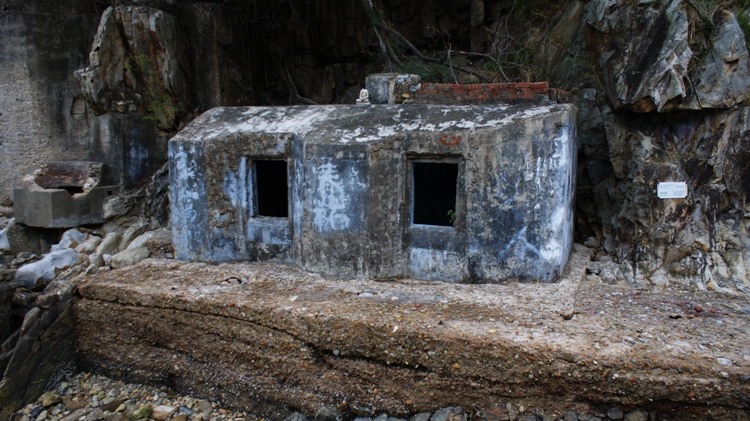

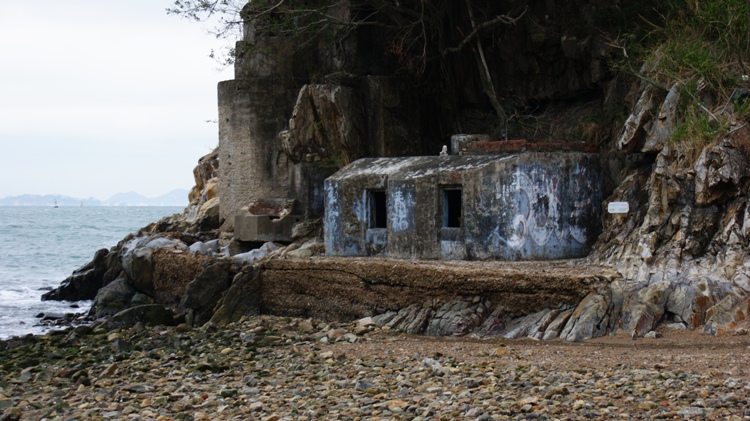

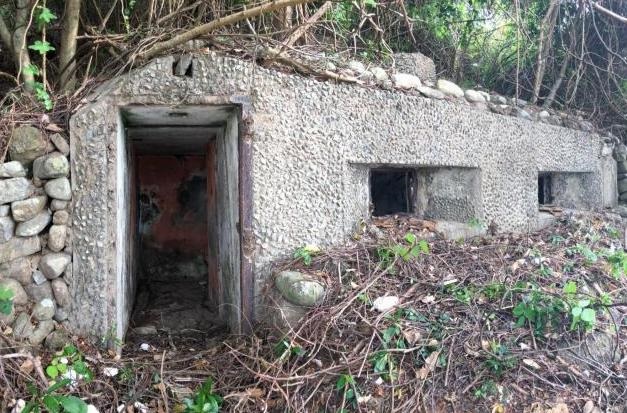

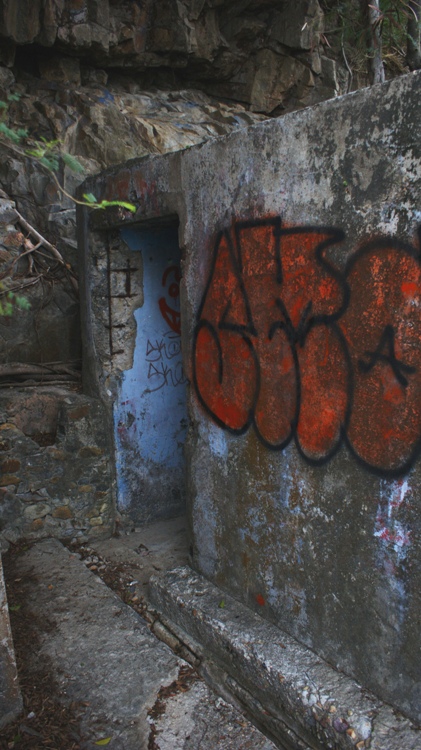

Pillbox 006 представляет собой двухамбразурное сооружение, вход осуществляется с торцевой стены, где имелась стальная дверь, на покрытии была наблюдательная бетонная башенка, сейчас она сохранилась частично. Амбразуры прикрывались легкими броневыми заслонками (ставнями). Гарнизон такого дота составлял 7 человек - командир и 6 человек расчетов пулеметов. На вооружении стояли пулеметы Виккерса.

index.php?t=getfile&id=32851&private=0

index.php?t=getfile&id=32852&private=0

index.php?t=getfile&id=32854&private=0

index.php?t=getfile&id=32855&private=0

index.php?t=getfile&id=32856&private=0

Смущают конечно большие амбразуры у дота, поначалу показалось, что изначальные амбразуры были расширены, а сам дот когда-то превращен в жилище. Но по всей видимости амбразуры все-таки оригинальные
  • Вложение: DSC09746 1.JPG
    (Размер: 202.92KB, Загружено 72 раза)
  • Вложение: 115 DSC09789 1.JPG
    (Размер: 230.76KB, Загружено 74 раза)
  • Вложение: 117 DSC09794 1.JPG
    (Размер: 229.44KB, Загружено 64 раза)
  • Вложение: DSC09765 1.JPG
    (Размер: 198.69KB, Загружено 77 раз)
  • Вложение: 118 DSC09807 1.JPG
    (Размер: 196.52KB, Загружено 76 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60358 является ответом на сообщение #60357] ср, 23 сентября 2020 16:33 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

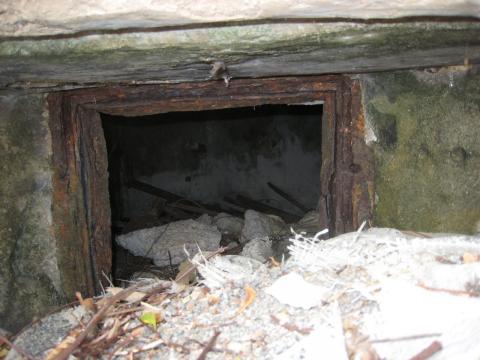

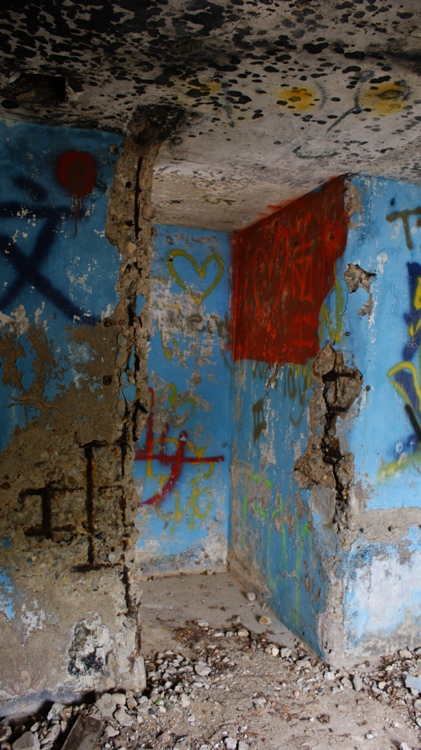

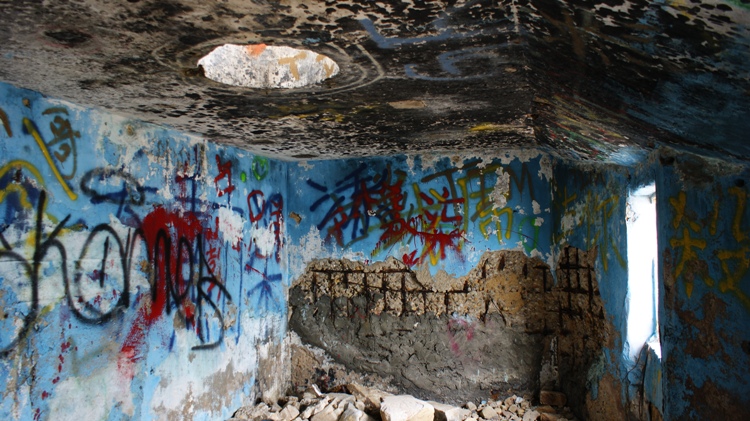

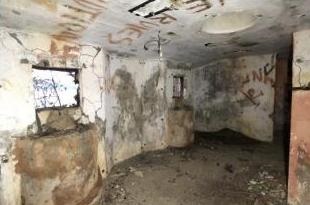

Внутренний вид дота, внутри кстати имеется еще одно небольшое отделение, наверное для хранения боезапаса

index.php?t=getfile&id=32857&private=0

index.php?t=getfile&id=32858&private=0

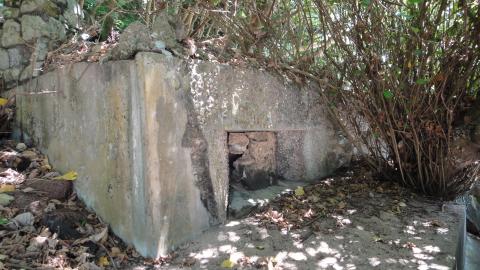

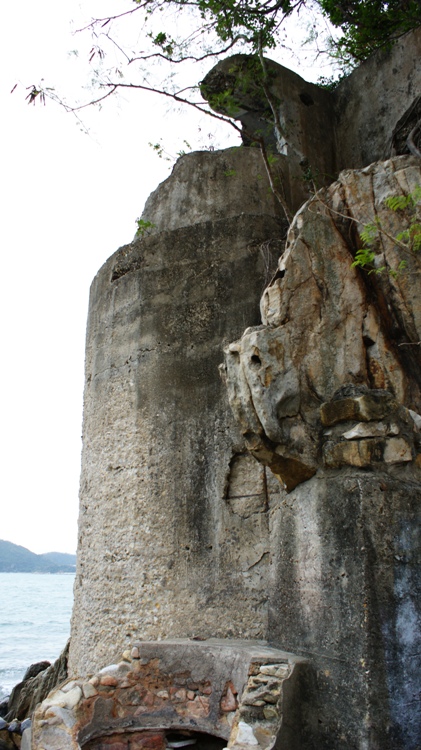

Рядом с дотом на скале расположено еще одно сооружение, являющееся составной частью береговой обороны - павильон Lyon Lights для небольшого прожектора диаметром 22-24 см, как раз и предназначавшегося для освещения прибрежной полосы, находящейся под огнем дота. Сооружения такого типа также распространены на острове Гонконг.

index.php?t=getfile&id=32859&private=0

index.php?t=getfile&id=32860&private=0

Ну, и собственно вид на береговую полосу, которую должен был обстреливать дот.

index.php?t=getfile&id=32861&private=0
  • Вложение: 121 DSC09780 1.JPG
    (Размер: 225.84KB, Загружено 74 раза)
  • Вложение: DSC09781 1.JPG
    (Размер: 213.49KB, Загружено 78 раз)
  • Вложение: DSC09759 1.JPG
    (Размер: 199.44KB, Загружено 78 раз)
  • Вложение: DSC09768 1.JPG
    (Размер: 186.02KB, Загружено 73 раза)
  • Вложение: DSC09778 1.JPG
    (Размер: 199.71KB, Загружено 74 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60361 является ответом на сообщение #60358] ср, 23 сентября 2020 22:21 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6602
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Симпатичный дот, но амбразуры, действительно, странные.
Единственное, что приходит на ум для оправдания такой формы и размеров, так это естественная вентиляция каземата во время стрельбы.
Re: Гонконг [сообщение #60362 является ответом на сообщение #60145] чт, 24 сентября 2020 05:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 731
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Амбразуры, конечно, страх божий, Шошина на них нет.
Ничего не боялись, заносчивые бритты Cool .
Re: Гонконг [сообщение #60366 является ответом на сообщение #60362] чт, 24 сентября 2020 22:22 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6602
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Кстати, обратите внимание, у него верхняя часть амбразурного фасада скошена. Интересно, для чего?

Вариантов вижу два:
- уменьшить поражаемую часть фасада -- от наклонной плоскости будут рикошеты (при этом нижняя часть стен могла быть дополнительно обсыпана);
- уменьшить мертвое пространство для наблюдателя из башенки.
Re: Гонконг [сообщение #60371 является ответом на сообщение #60362] сб, 26 сентября 2020 06:46 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Ник Старк писал(а) чт, 24 сентября 2020 05:29
Амбразуры, конечно, страх божий, Шошина на них нет.
Ничего не боялись, заносчивые бритты Cool .


Наверное все-таки перед нами следы переделки дота под жилье с окнами. Плюс ко всему дот был наверняка обсыпан землей, сейчас он этой обсыпки лишен.

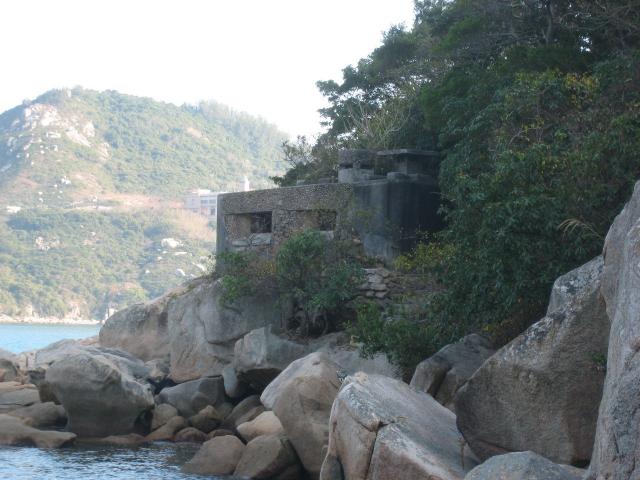

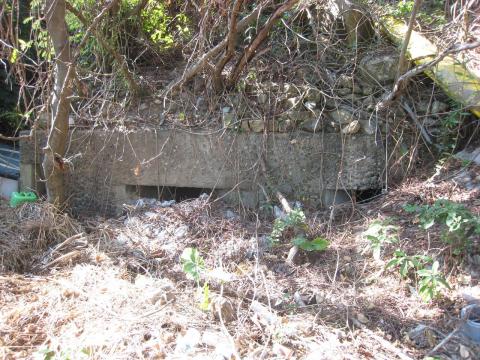

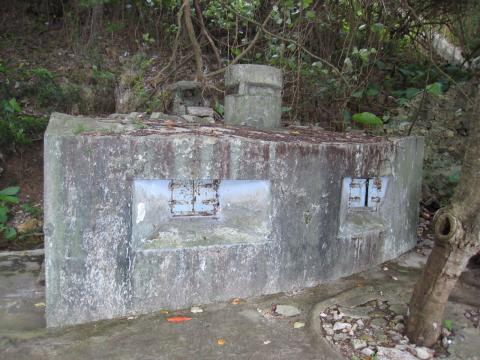

Амбразуры конечно у британцев были немаленькие и слабо защищенные в части броневых закрытий, но все-таки надо восстановить доброе имя британцев как родоначальников береговых дотов. Поэтому размещу найденные в интернете фотографии иных сохранившихся береговых дотов.

index.php?t=getfile&id=32868&private=0
index.php?t=getfile&id=32869&private=0

Фотографии дота № 14

index.php?t=getfile&id=32870&private=0

Фотография дота № 21

index.php?t=getfile&id=32871&private=0

index.php?t=getfile&id=32872&private=0

Фотографии дота № 22
  • Вложение: PB 14 1.jpg
    (Размер: 55.77KB, Загружено 41 раз)
  • Вложение: PB 14 2.jpg
    (Размер: 29.29KB, Загружено 43 раза)
  • Вложение: PB 21 1.jpg
    (Размер: 34.58KB, Загружено 39 раз)
  • Вложение: PB 022 Stanley Bay4 1.jpg
    (Размер: 48.86KB, Загружено 38 раз)
  • Вложение: PB 022 Stanley Bay8 1.jpg
    (Размер: 58.99KB, Загружено 45 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60372 является ответом на сообщение #60371] сб, 26 сентября 2020 07:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Продолжу с береговыми дотами

index.php?t=getfile&id=32873&private=0

index.php?t=getfile&id=32874&private=0

Фотографии дота № 25

index.php?t=getfile&id=32876&private=0

index.php?t=getfile&id=32875&private=0

Фотографии дота № 29, трехамбразурный

index.php?t=getfile&id=32877&private=0

Фотография дота № 30
  • Вложение: PB 25 1 1.jpg
    (Размер: 154.96KB, Загружено 38 раз)
  • Вложение: PB 25 2 1.jpg
    (Размер: 23.59KB, Загружено 45 раз)
  • Вложение: PB 29 1.jpg
    (Размер: 32.56KB, Загружено 36 раз)
  • Вложение: PB 29 8 1.jpg
    (Размер: 105.29KB, Загружено 40 раз)
  • Вложение: PB 30 1.jpg
    (Размер: 38.03KB, Загружено 42 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60373 является ответом на сообщение #60366] сб, 26 сентября 2020 07:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Stas-Vorobiev писал(а) чт, 24 сентября 2020 22:22
Кстати, обратите внимание, у него верхняя часть амбразурного фасада скошена. Интересно, для чего?

Вариантов вижу два:
- уменьшить поражаемую часть фасада -- от наклонной плоскости будут рикошеты (при этом нижняя часть стен могла быть дополнительно обсыпана);
- уменьшить мертвое пространство для наблюдателя из башенки.


Более близок к истине первый вариант. Помимо рикошетов уменьшается еще и фасад дота в общем, т.е. позволяет лучше его маскировать. Кстати, почти все японские доты, построенные как в приграничных с СССР районах, так и в других местах имеют такую скошенную часть амбразурного фасада, даже в одноамбразурных дотах. Можно еще вспомнить СПС-2,немецкий бронеколпак Panzernest (Краб).

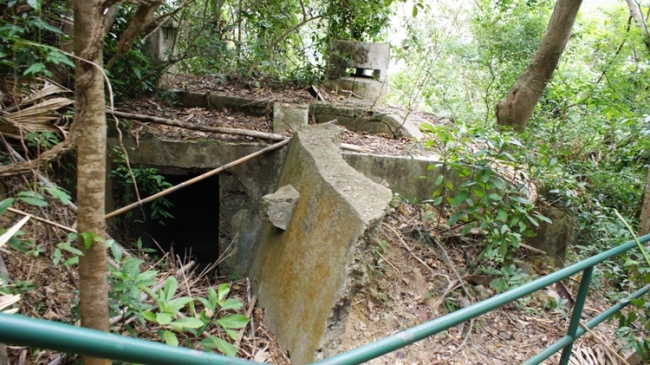

Удалось еще помимо береговых дотов осмотреть дот так называемой линии горных проходов (Line of Gaps). Расположен он на горе Дэвиса (Mount Devis) и расположен довольно высоко.

Это четырехамбразурный дот, прикрывающий горный проход между горой Дэвиса и пиком Виктормм

index.php?t=getfile&id=32878&private=0

С дота открывается вид на пик Виктории

index.php?t=getfile&id=32879&private=0

Устройство дота похоже на береговые - подобным образом расположен вход, такое же устройство амбразур, все те же легкие броневые ставни на амбразурах, наблюдательная башенка сверху.

index.php?t=getfile&id=32880&private=0

index.php?t=getfile&id=32881&private=0

index.php?t=getfile&id=32882&private=0


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60375 является ответом на сообщение #60371] сб, 26 сентября 2020 08:37 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 731
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Den_Nik писал(а) сб, 26 сентября 2020 13:46
Поэтому размещу найденные в интернете фотографии иных сохранившихся береговых дотов.

Вообще ни разу не "восстановил доброе имя". Это ж не амбразуры -- это окна какие-то Laughing Laughing Laughing .
Re: Гонконг [сообщение #60376 является ответом на сообщение #60373] сб, 26 сентября 2020 09:16 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

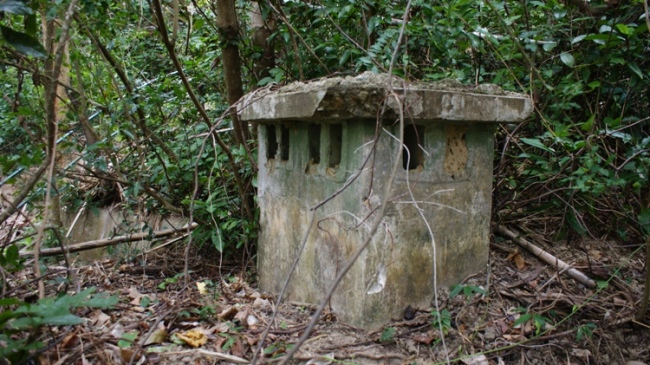

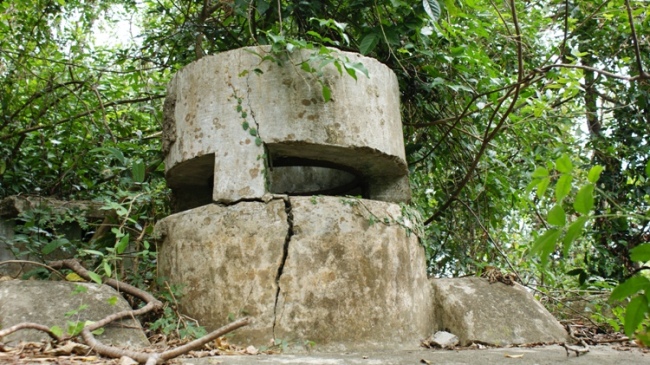

Неотъемлемой частью почти любого гонконгского дота является наблюдательная башенка - альтернативный подход по отношению к перископам в советских дотах

index.php?t=getfile&id=32883&private=0

index.php?t=getfile&id=32884&private=0

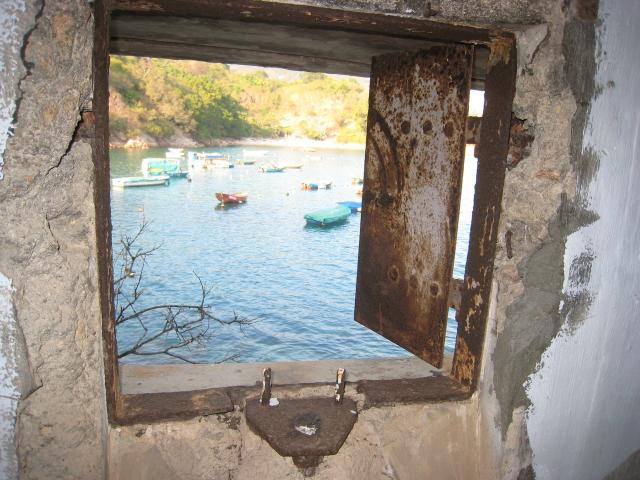

Наблюдательные отверстия закрывались также легкими броневыми ставнями, примерно так как в береговом доте PB 17

index.php?t=getfile&id=32885&private=0

Помимо башенки для наблюдения на покрытии имеется оголовок вентиляции дота, который конечно, тоже демаскирует дот

index.php?t=getfile&id=32886&private=0

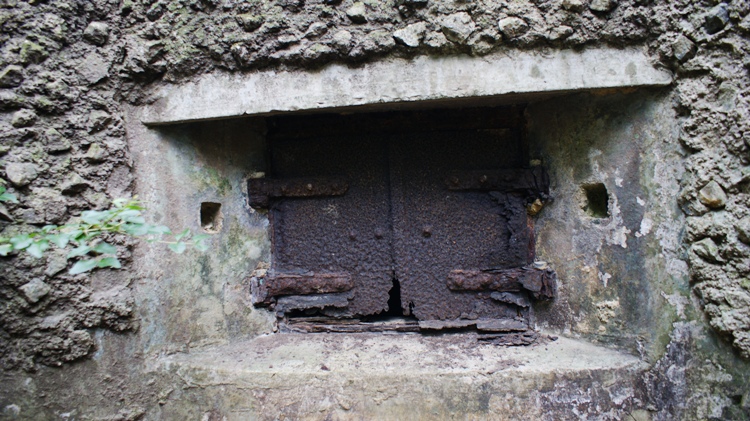

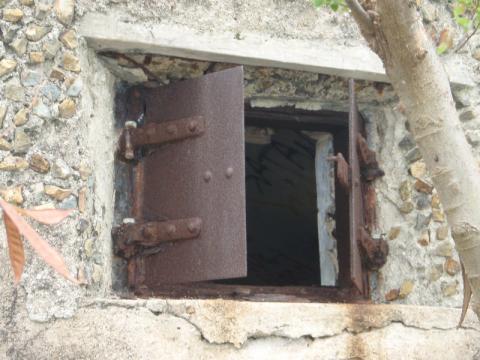

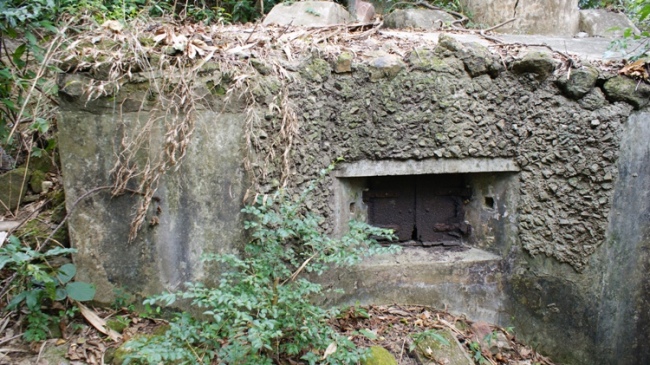

Амбразуры, как мы видели, прикрыты даже не единой бронезаслонкой, а ставенками, открывающимися наружу.

index.php?t=getfile&id=32887&private=0

Толщина этого броневого закрытия всего 10 мм, т.е. даже станковый пулемет "Максим", поставленный напротив этого дота разбил бы защиту амбразуры за короткое время. У японцев, применявших также легкие закрытия, была двойная система - наружная амбразурная заслонка на подъемных тросиках, а внутри похожие ставенки.

Сразу вспоминаются дальневосточные прибрежные и сухопутные (Артем) железобетонные ДОТы постройки 1941-1942 гг., по сравнению с гонконгскими их 20-мм бронезаслонки уже не кажутся легкими.
