Re: Гонконг [сообщение #60292 является ответом на сообщение #60291] ср, 09 сентября 2020 16:50 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

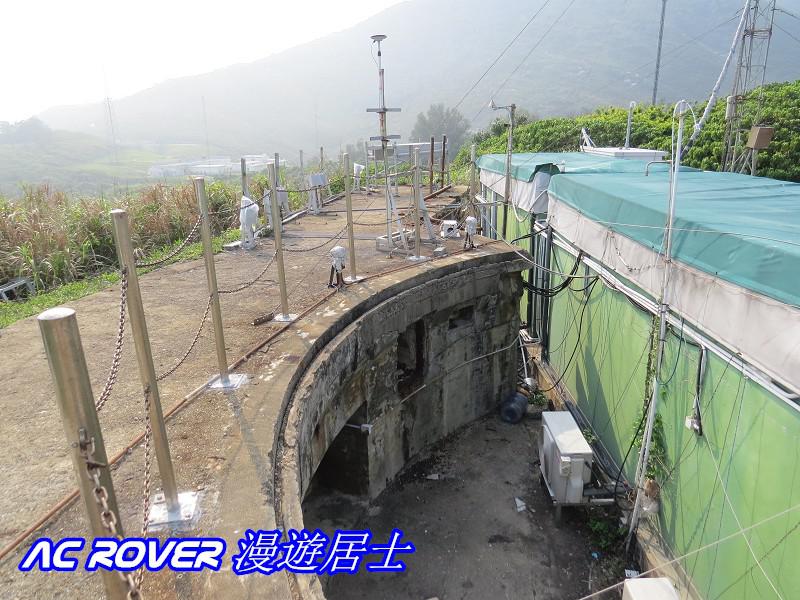

Из построенных "новых" береговых батарей удалось посетить только одну - Jubilee Battery, расположенную все на той же горе Mount Davis, правда располагалась батарея на узкой террасе перед обрывистым берегом и могла стрелять только по морю. Строительство батареи было завершено в январе 1939 г., на вооружении батареи - 3 x 6-дюймовых орудия (6" BL guns).

index.php?t=getfile&id=32772&private=0

Несмотря на то, что батарея пребывает в заброшенном состоянии, заботливые гонконгцы вблизи батареи построили пешеходные дорожки снабдили их полноценным информационным материалом.

index.php?t=getfile&id=32768&private=0

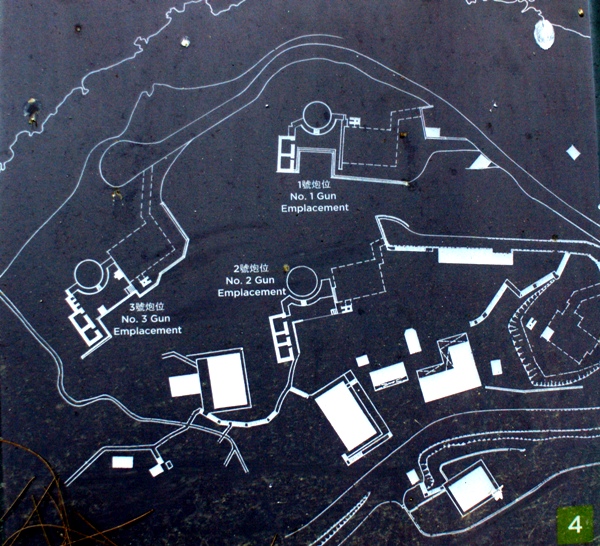

На этой схеме приведена общая схема батареи,из которой видно, что состояла она из трех разнесенных орудийных двориков, которые имели рядом небольшие казарменные помещения.

index.php?t=getfile&id=32769&private=0

index.php?t=getfile&id=32770&private=0

index.php?t=getfile&id=32771&private=0

Собственно сам дворик нам (знатокам советской фортификационной школы и ее враждебных "финских" ответвлений), наверное будет непонятен и покажется причудливым. Как и было ранее в начале 20 века 6-дюймовое орудие осталось на открытой с моря площадке, т.е. у орудия не имеется передней брустверной стенки. Зато появилась задняя стенка - даже стена, предохраняющая расчет, сосредоточенной у казенной части от поражения осколками различных снарядов и бомб. Также при таком дворике относительно безопасно работают те, кто находятся на подаче боезапаса, они размещены в углублении между стенок.

В целом, если совсем пофантазировать, можно представить, что дворик постройки 1945 г. (артемовские батареи и многочисленные батареи на побережье) остался без обсыпки, плюс ему бы разобрали переднюю брустверную стенку.

Плюсом является наличие справа от каждого дворика заглубленного и хорошо защищенного погреба (обозначены пунктиром).

Правда в период посещения торопился, осмотрел поверхностно только один дворик и так и не разобрался, что там имеется подземная часть, поэтом перейду к дальнейшему описанию наземной части.


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60293 является ответом на сообщение #60292] ср, 09 сентября 2020 16:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

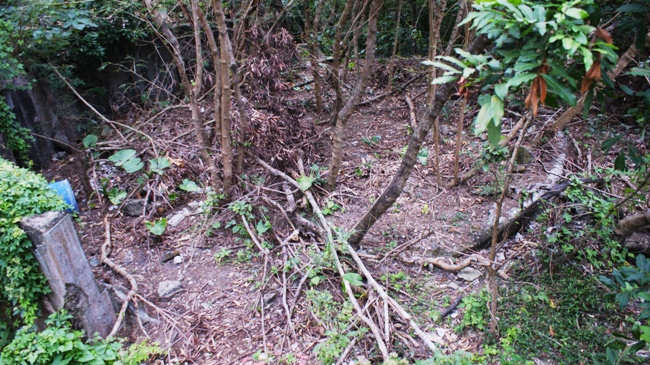

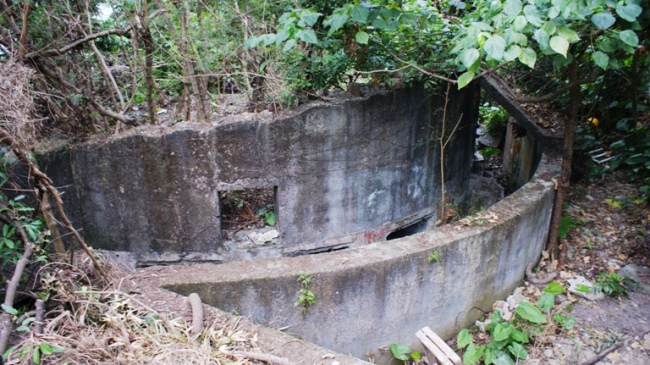

Осмотренный орудийный дворик № 3 сильно зарос растительностью.

index.php?t=getfile&id=32773&private=0

index.php?t=getfile&id=32774&private=0

index.php?t=getfile&id=32775&private=0

Вид с тыла на защитную стенку (стенки) и углубление, откуда снаряды должны были подаваться к орудиям.

index.php?t=getfile&id=32776&private=0

index.php?t=getfile&id=32777&private=0

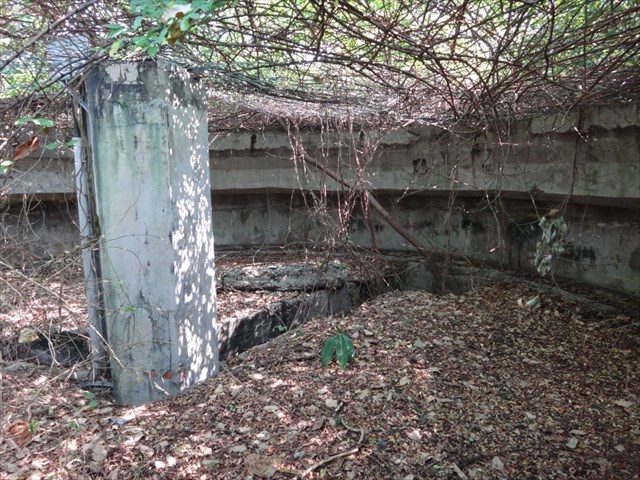

Непосредственно орудийная площадка сильно заросла
  • Вложение: 6 DSC09618 1.JPG
    (Размер: 188.36KB, Загружено 97 раз)
  • Вложение: 7 DSC09624 1.JPG
    (Размер: 205.05KB, Загружено 98 раз)
  • Вложение: 8 DSC09636 1.JPG
    (Размер: 228.36KB, Загружено 96 раз)
  • Вложение: 11 DSC09659 1.JPG
    (Размер: 223.57KB, Загружено 94 раза)
  • Вложение: 12 DSC09661 1.JPG
    (Размер: 233.87KB, Загружено 97 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60294 является ответом на сообщение #60293] ср, 09 сентября 2020 17:07 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

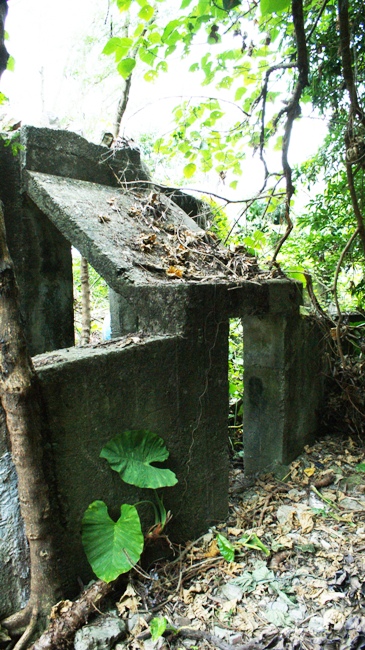

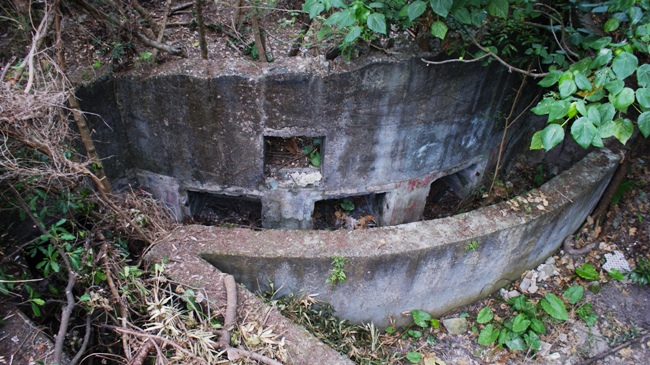

Еще несколько фотографий защитной стенки

index.php?t=getfile&id=32778&private=0

index.php?t=getfile&id=32779&private=0

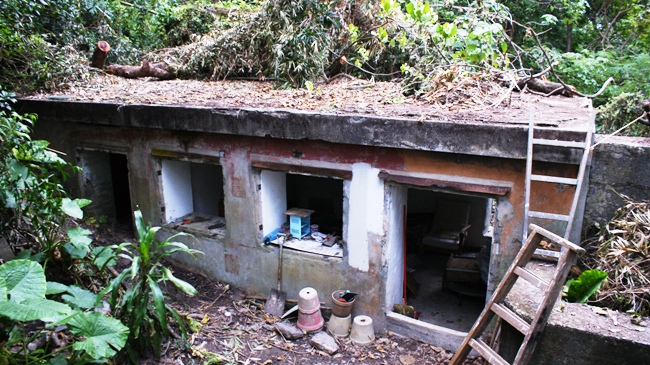

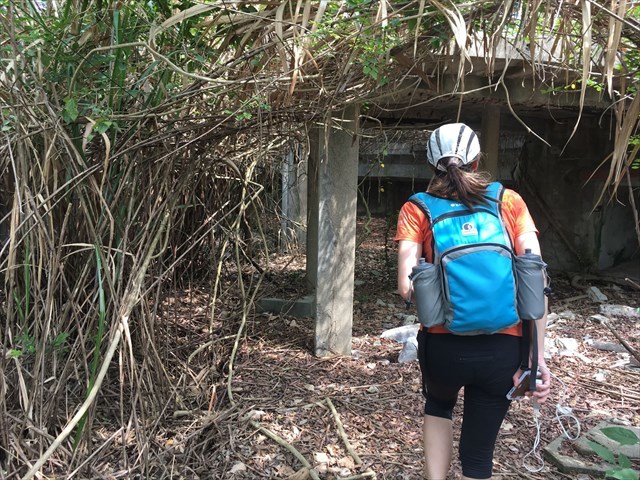

Казарменный блок, примыкающий к орудийному дворику, представлен относительно легкой постройкой, которая впрочем вполне устойчива к близким разрывам, окна, двери меняют и можно снова жить.

index.php?t=getfile&id=32780&private=0

index.php?t=getfile&id=32781&private=0

index.php?t=getfile&id=32782&private=0
  • Вложение: 10 DSC09650 1.JPG
    (Размер: 210.95KB, Загружено 94 раза)
  • Вложение: 13 DSC09666 1.JPG
    (Размер: 207.20KB, Загружено 95 раз)
  • Вложение: 14 DSC09641 1.JPG
    (Размер: 217.76KB, Загружено 94 раза)
  • Вложение: 15 DSC09682 1.JPG
    (Размер: 160.94KB, Загружено 93 раза)
  • Вложение: 16 DSC09685 1.JPG
    (Размер: 106.68KB, Загружено 95 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60295 является ответом на сообщение #60294] ср, 09 сентября 2020 19:25 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6601
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Конструкция дворика, действительно, очень странная. А у этих орудий были какие-нибудь углы склонения?
Re: Гонконг [сообщение #60309 является ответом на сообщение #60295] сб, 12 сентября 2020 14:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Stas-Vorobiev писал(а) ср, 09 сентября 2020 19:25
Конструкция дворика, действительно, очень странная. А у этих орудий были какие-нибудь углы склонения?

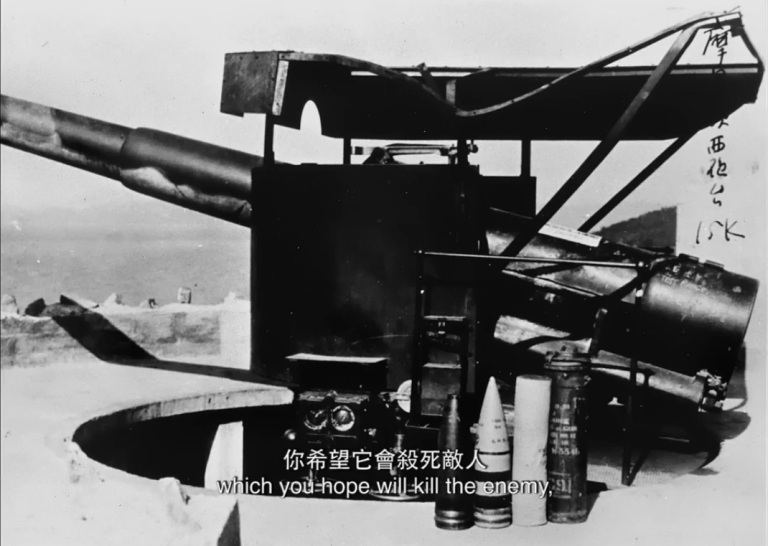

Обычная 6-дюймовая установка, каких-либо особых углов склонения в ней по имеющимся фотографиям не заметно. Отличие от периода Первой мировой войны в основном в легкой крыше. К тому же в отличие от ранее построенных 6-дюймовых батарей Jubilee Battery установлена вблизи уреза воды и относительно невысоко.

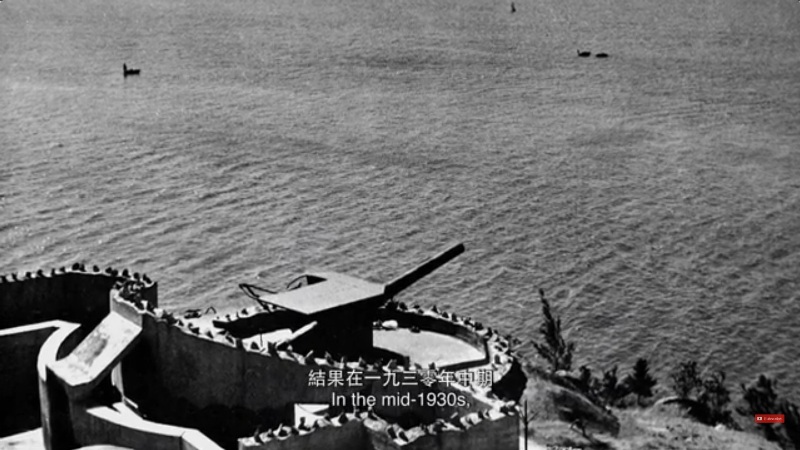

index.php?t=getfile&id=32787&private=0

index.php?t=getfile&id=32788&private=0

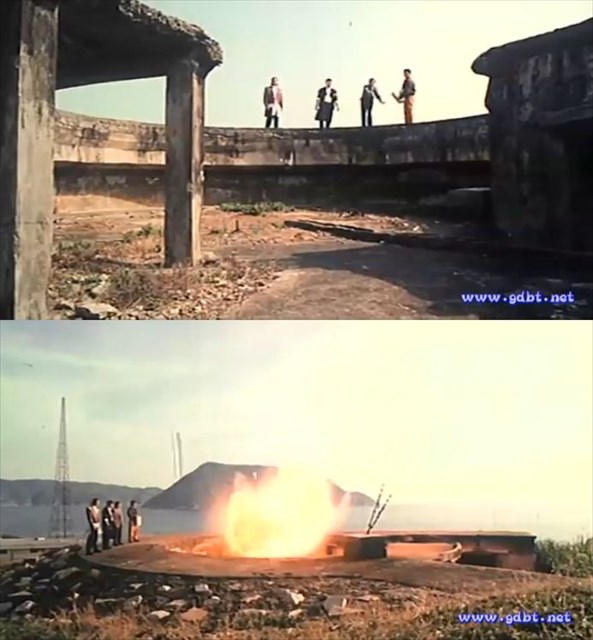

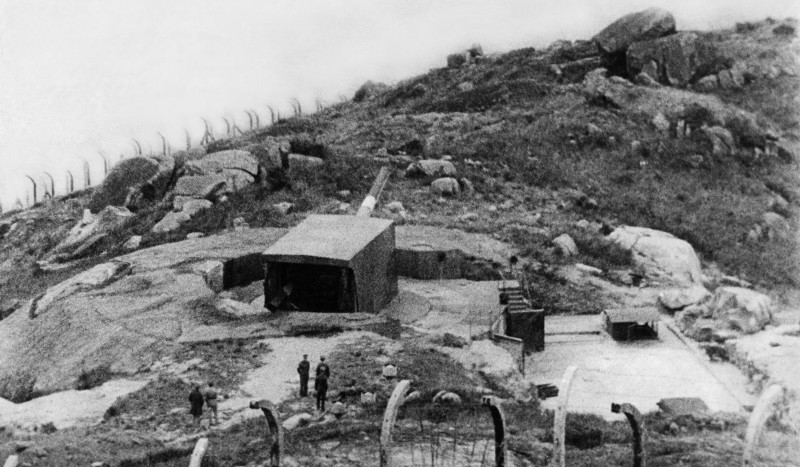

Эти фото взяты с небольшого видео про эту батарею, помимо этого там же интересный фоторяд по батарее Mount Davis. А если внимательно послушать выводы исследователей, то некоторые из них могут показаться спорными. Ссылка на видео ниже, в нем всего 10 минут.

https://www.youtube.com/watch?v=hxFw2cH3bjs

Также хотелось бы выложить несколько фотографий подземных (заглубленных) снарядных погребов батареи, с сожалению очень мало фото можно найти в сети.

index.php?t=getfile&id=32789&private=0

index.php?t=getfile&id=32790&private=0

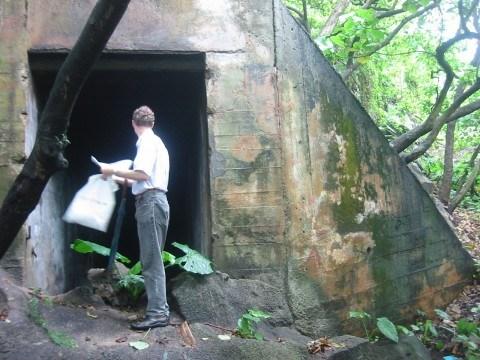

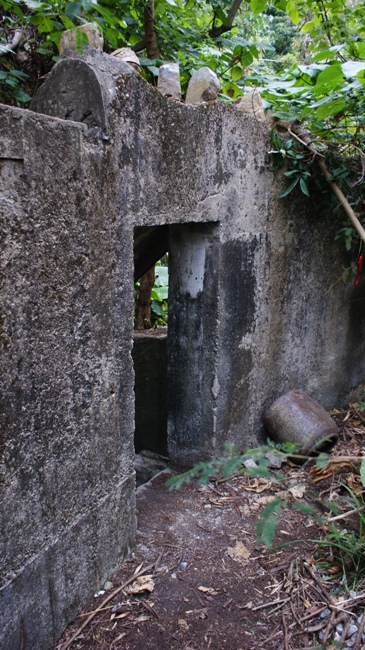

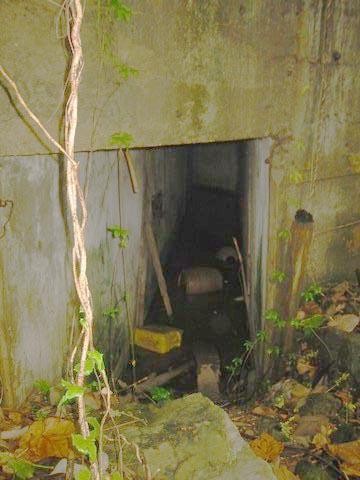

Входы в подземную часть выглядят таким образом
  • Вложение: Jubilee video 11.jpg
    (Размер: 120.19KB, Загружено 70 раз)
  • Вложение: Jubilee video21.jpg
    (Размер: 100.32KB, Загружено 71 раз)
  • Вложение: jubilee15.jpg
    (Размер: 30.65KB, Загружено 71 раз)
  • Вложение: jubilee2.jpg
    (Размер: 35.69KB, Загружено 72 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60312 является ответом на сообщение #60309] пн, 14 сентября 2020 17:28 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6601
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Den_Nik писал(а) сб, 12 сентября 2020 07:13
Stas-Vorobiev писал(а) ср, 09 сентября 2020 19:25
Конструкция дворика, действительно, очень странная. А у этих орудий были какие-нибудь углы склонения?


Обычная 6-дюймовая установка, каких-либо особых углов склонения в ней по имеющимся фотографиям не заметно. Отличие от периода Первой мировой войны в основном в легкой крыше. К тому же в отличие от ранее построенных 6-дюймовых батарей Jubilee Battery установлена вблизи уреза воды и относительно невысоко.


Тогда совсем странно, почему же они не делали спереди бруствера нормальной высоты? Confused

Кадры из ролика очень хороши, особенно первый. Очень наглядно показан тип дворика.
Re: Гонконг [сообщение #60325 является ответом на сообщение #60312] вс, 20 сентября 2020 04:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

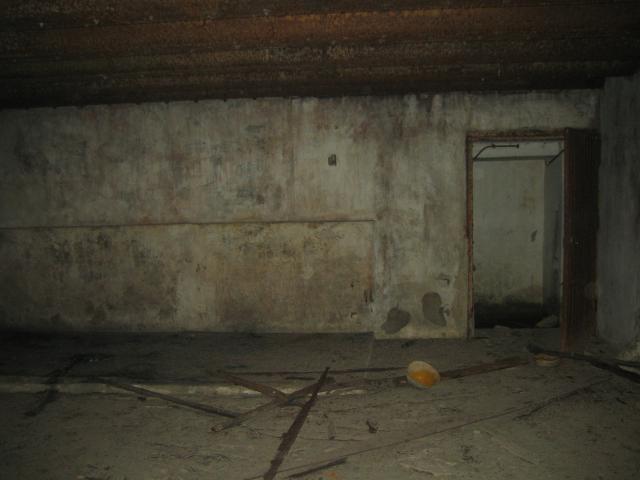

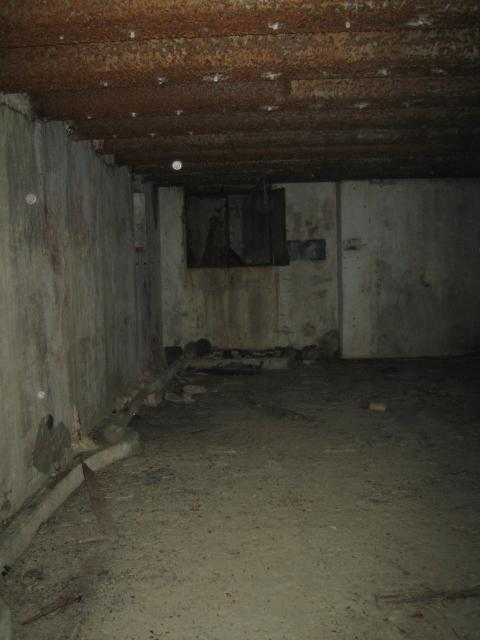

По Jubilee Battery в сети интернет нашлось еще одно фото подземного снарядного погреба. Видно, что и в конце 30-х годов британцы при строительстве фортификационных сооружений для внутренних стен продолжали использовать кирпич

index.php?t=getfile&id=32791&private=0

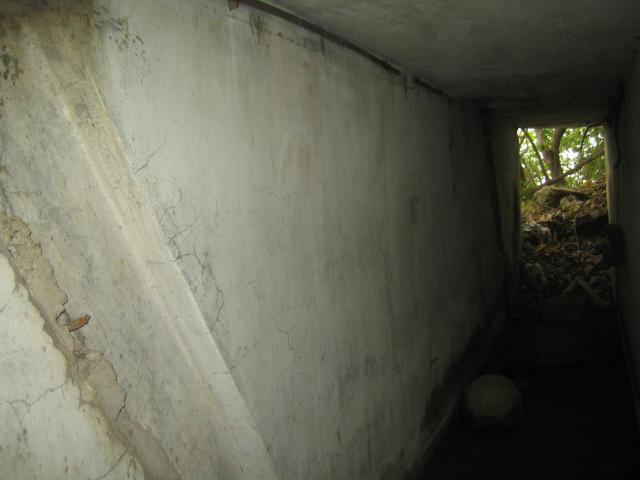

Помимо этого, здесь расположен небольшой командный пункт глубокого залегания тоннельного типа - скорее всего это не батарейный командный пункт, а КП направления (по нашему - дивизиона), т.е. для управления группой батарей, в том числе расположенных рядом Mount Devis Battery, Jubilee Battery. Судя по описанию, представляет собой расположенную в глубине скального массива большую комнату, к которой ведут две потерны. Из самого помещения еще имеется вентиляционная шахта, выводящая наружу, она же выполняет, по всей видимости, роль аварийного выхода.
Ничего необычного для Гонконга в сооружении таких объектов нет - убежища тоннельного типа как военного, так и гражданского назначения в 1940-1941 гг. сооружались в Гонконге десятками.

index.php?t=getfile&id=32792&private=0

index.php?t=getfile&id=32793&private=0

index.php?t=getfile&id=32794&private=0

index.php?t=getfile&id=32795&private=0

От себя добавлю, что странно, что при посещении батарее мне не удалось найти ни подземные погреба, ни этот КП. Правда на момент посещения не имелось ни описания батареи, ни тем боле схемы ее объектов, только координаты месторасположения. Такое вот свойство гонконгской фортификации, если не подготовился основательно, не выяснил все особенности сооружения, то легко можешь в условиях сложного рельефа и еще более сложной растительности упустить важные части осматриваемого объекта.


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60326 является ответом на сообщение #60325] вс, 20 сентября 2020 04:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Завершая описание береговых батарей Гонконга, необходимо еще немного уделить внимания новым построенным 9,2-дюймовым батареям - Bokhara Battery и Stanley Battery. И хотя матчасть батарей осталась прежней - 9,2-дюймовые береговые пушки, но к тому времени уже и сами орудия подверглись модернизации, да и блоки батарей были уже несколько иными.
А то, что 9,2-дюймовые орудия и в начале Второй мировой войны представляли собой грозную силу, можно вспомнить и на примере финской батареи на о. Руссаре и ее боя с советским легким крейсером "Киров" в 1939 г. Правда 9,2-дюймовые пушки там были не британского, а американского производства, а так - то же самое орудие.

Bokhara Battery. Планы строительства батареи возникли в 1938 г., однако само строительство началось только в 1940 г., а завершено в ноябре 1941 г., т.е. перед началом нападения японской армии на Гонконг. Вооружение 2 x 9,2-дм пушки (9.2" BL Mk X), перемещенные с батареи Pottinger на батарею Devils Peak, а потом уже сюда, а также 1 x 3-дм зенитная пушка (3" AA gun). Батарея вела огонь по морской цели 8 декабря 1941 г. и уничтожена при отходе гарнизона 19 декабря 1941 г.

Судя по имеющимся в сети интернет фотографиям, батарея строилась по упрощенному варианту, представляет собой два дворика и снарядный погреб между ними, расстояние между орудийными двориками - около 80 м.

index.php?t=getfile&id=32796&private=0

Возможно это было связано с тем, что на батарею были перемещены немодернизированные 9,2-дм пушки. Даже дворики остались прежней конструкции.

index.php?t=getfile&id=32797&private=0

На старой фотографии видно, что 9,2-дм орудия остались немодернизированными, открытыми сверху.

index.php?t=getfile&id=32798&private=0

index.php?t=getfile&id=32799&private=0

index.php?t=getfile&id=32800&private=0

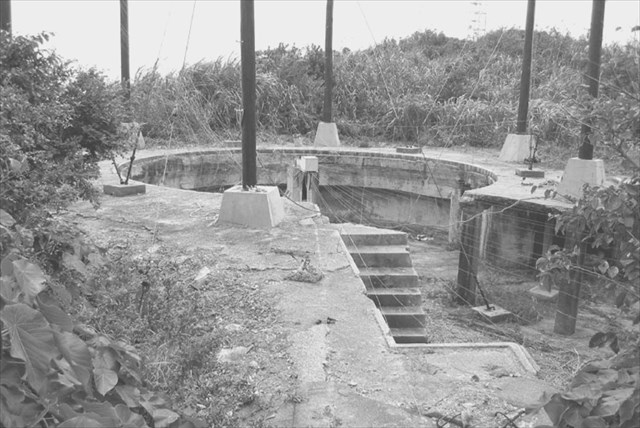

Различные фотографии орудийных двориков


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60327 является ответом на сообщение #60326] вс, 20 сентября 2020 06:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Еще несколько фотографий Bokhara Battery

index.php?t=getfile&id=32801&private=0

index.php?t=getfile&id=32802&private=0

index.php?t=getfile&id=32803&private=0

index.php?t=getfile&id=32804&private=0

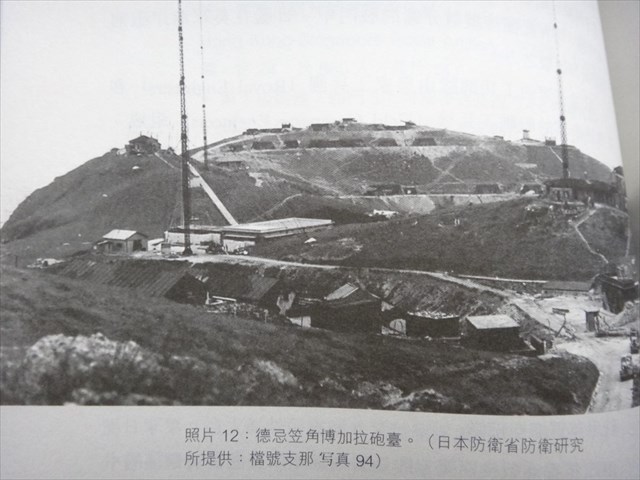

Конечно, надо воочию осматривать батарею, а потом делать окончательные выводы о ее упрощенности, но судя по имеющимся фотографиям, и учитывая непростое время - в Европе идет Вторая мировая война, Великобритании явно не до колоний, особенность 1941 года (ожидание войны с Японией), складывается впечатление, что перед нами - батарея военного времени, т.е. все предельно просто.

StanleyBattery. Строительство батареи началось в 1934 г., завершилось в 1937 г. На вооружении находились 3 х 9,2-дм пушки с углом возвышения 35 градусов в полузакрытых броневых щитах. Два орудия батарея были взяты с батареи «Моунт Дэвис» - MtDavisBty, а еще одно из резерва или с батареи Gough. Так как батарея создавалась в мирное время, то скорее всего было время модернизировать и сами 9,2- дм артустановки.
Батарея участвовала в стрельбе по сухопутным целям в декабре 1941 г. и была захвачена после капитуляции Гонконга 25-26 декабря 1941 г. По состоянию на 1945 г. из состава батареи в строю оставались орудия № 2 и № 3, которые были прикрыты японцами железобетонными казематами толщиной 1,2 м (4 фута). Британская армия покинула Stanley Battery в 1994 г., а после 1 июля 1997 г. батарея была занята частями НОАК и в настоящее время является закрытой зоной.

К сожалению, какого либо информативного плана расположения объектов батареи не нашлось, а расположенные в настоящее время антенны спутниковой связи не позволяют разобраться с современными космоснимками.

index.php?t=getfile&id=32805&private=0


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60328 является ответом на сообщение #60327] вс, 20 сентября 2020 07:00 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Den_Nik
Сообщений: 719
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

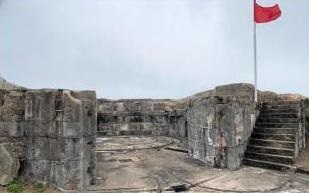

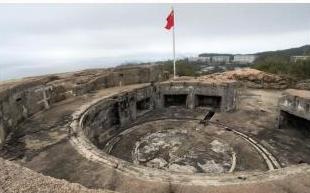

Сохранившийся в неизменном виде один орудийный дворик и имеющиеся старые фотографии позволяют увидеть, что конструкция дворика для 9,2-дюймового орудия претерпела некоторые изменения - появился бруствер, задняя часть дворика, как наиболее уязвимая от попаданий осколков бомб и снарядов, также претерпела изменения, и, конечно защищенность самого орудия стала больше в результате применения щита новой формы.

index.php?t=getfile&id=32806&private=0

index.php?t=getfile&id=32807&private=0

index.php?t=getfile&id=32808&private=0

index.php?t=getfile&id=32809&private=0

index.php?t=getfile&id=32810&private=0
  • Вложение: 24 1.JPG
    (Размер: 121.86KB, Загружено 29 раз)
  • Вложение: 23.jpg
    (Размер: 46.83KB, Загружено 29 раз)
  • Вложение: Stanley3 1.jpg
    (Размер: 17.85KB, Загружено 29 раз)
  • Вложение: Stanley4 1.jpg
    (Размер: 21.89KB, Загружено 29 раз)
  • Вложение: Stanley5 1.jpg
    (Размер: 70.45KB, Загружено 29 раз)


один дот держит взвод, двум дотам не страшна и рота
