Броневой бруствер по системе Ланкастера [сообщение #58903] пт, 24 мая 2019 23:10 Переход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Эта тема уже затрагивалась на нашем форуме:
http://fortoved.ru/forum/index.php?t=msg&th=2931&got o=52887&rid=4&S=c807eff14a5e01ca2211eb956dba8bea#msg _52887
Но, полагаю, эта орининальная разработка вполне достойна и отдельной ветки.

Прежде всего пару слов о наименовании системы.
В русских документах встречаются следующие основные варианты ее наименования:

- "бруствер по системе Ланкастера";

- "бруствер системы Ланкастера";

- "бруствер Ланкастера";

- "Ланкастерский бруствер".

Все перечисленные формулировки абсолютно тождественны по своей сути, и относятся к одной и той же конкретной разработке:

index.php?t=getfile&id=31779&private=0

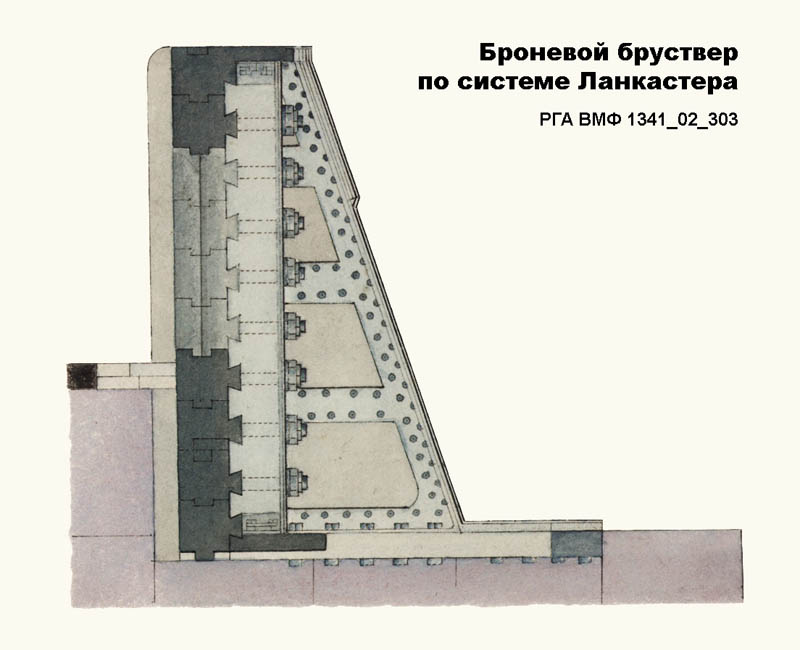

Это откорректированная вырезка из архивного чертежа бруствера Ланкастера, перекрытого железным блиндажом. Здесь я для наглядности удалил конструкции блиндажа и оставил собственно броневой бруствер, в том виде, в котором он был изготовлен на заводе Мильвальской компании в Лондоне и был собран на батарее "Константин" в 1865 году.

Бруствер по системе Ланкастера в Кронштадтской крепости был построен в единственном числе. Однако этим история системы Ланкастера в России далеко не ограничилась: во второй половине 1860-х гг. она стала частью целого ряда нереализованных проектов. Частично эта информация уже опубликована, частично нет. В ближайшее время постараюсь собрать здесь и то и другое, чтобы в одном месте получить некоторую общую картину.
Re: Броневой бруствер по системе Ланкастера [сообщение #58904 является ответом на сообщение #58903] ср, 29 мая 2019 00:09 Переход к предыдущему сообщенияПереход к следующему сообщения
LeoV
Сообщений: 33
Зарегистрирован: ноября 2012
Географическое положение: Россия.Москва
index.php?t=getfile&id=31780&private=0index.php?t=getfile&id=31781&private=0index.php?t=getfile&id=31782&private=0
Стас,а Колпинский бруствер вроде тоже системы Ланкастера? Вертикальный. Но что-то на чертёж не похож.
Re: Броневой бруствер по системе Ланкастера [сообщение #58905 является ответом на сообщение #58903] ср, 29 мая 2019 00:35 Переход к предыдущему сообщенияПереход к следующему сообщения
LeoV
Сообщений: 33
Зарегистрирован: ноября 2012
Географическое положение: Россия.Москва

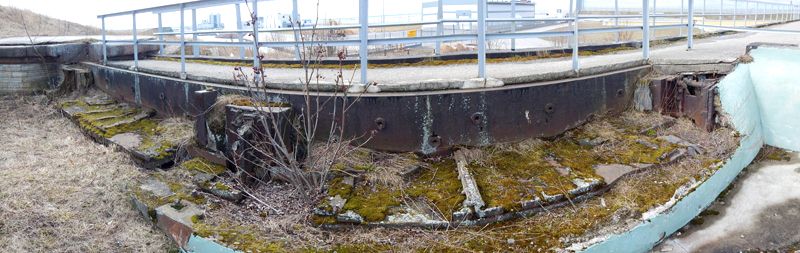

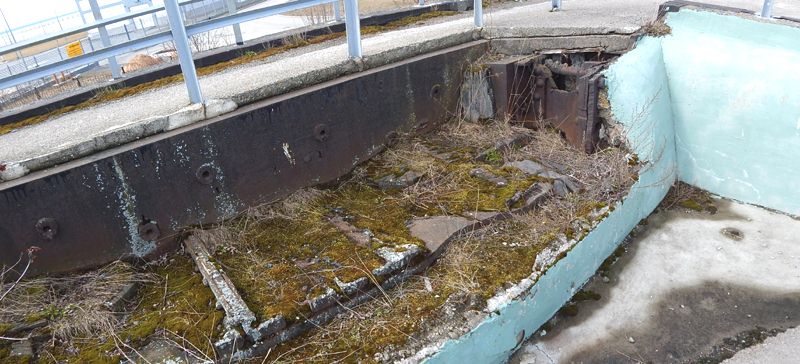

Насколько я понял, сам бруствер цел.Снята только блиндированная крыша. Это судя по-всему верхняя часть. И в бруствер вмурована новая батарея 120-мм пушек, для которых он стал своеобразной бронезащитой. Но странно, что бруствер - как-бы составной, из листов брони.Внешний, который уходит под дорожку, средний, примыкает к остаткам дубового бруса, и внутренний, миллиметров 100-120 толщиной, который видно на втором снимке.
Re: Броневой бруствер по системе Ланкастера [сообщение #58909 является ответом на сообщение #58905] ср, 29 мая 2019 20:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Нет, он до 1869 года строился на Ижорских заводах по системе Ланкастера, но в этот год проект принципиально переделали в комитете о броне при ГИУ, сохранив от прежней системы лишь вертикальную форму броневого закрытия. Но главный элемент "системы Ланкастера" - броневые брусья, был заменен на плиты. Поэтому с этого момента бруствер именем Ланкастера более не именуется. На памятной доске, которую планировали прикрепить к брустверу, написано, что его проект разработан в "в комиссии о броне". А так как на батарее уже был один 6-ор. бруствер по проекту разработанному в том же учреждении, то чтобы их не путать, новый стали именовать Колпинским.

Так что частично сохранившийся Колпинский броневой бруствер - это НЕ бруствер по системе Ланкастера.

Колпинский бруствер представлял собой слоистую конструкцию, в которой броня являлась одним из слоев. Надо бы посвятить ему отдельную ветку...
Да, и железного блиндажа над Колпинским бруствером не существовало.
Re: Броневой бруствер по системе Ланкастера [сообщение #58910 является ответом на сообщение #58909] ср, 29 мая 2019 21:37 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Однако же вернемся к броневому брустверу по системе Ланкастера.

Наиболее полная подборка чертежей этого бруствера была опубликована в 1872 году в "Атласе чертежей для руководства при составлении проектов фортификационных сооружений" на трех листах (18, 19 и 20). Экземпляр этого замечательного издания хранится в Центральном государственном историческом архиве Украины (г. Киев) [фонд 1436, оп. 01, д. 12], из которого и были скопированы чертежи, представленные ниже.

Лист 18 [ЦДІАК_1436_0001_0012_0014]. План

index.php?t=getfile&id=31783&private=0

Бруствер был трехорудийным, так что на чертеже он запечатлен практически во всю длину.
План выполнен на разных уровнях, слева-направо:
- уровень под амбразурой (с фронта броня закрыта гранитными блоками),
- уровень амбразуры и
- уровень железного блиндажа.
Сектор стрельбы орудий - 60 гр., что по тем временам было нормой для береговых установок.

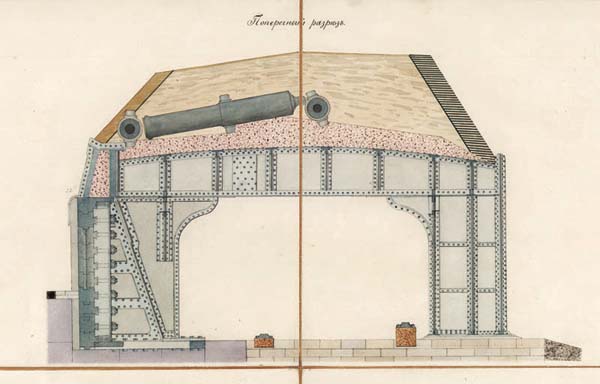

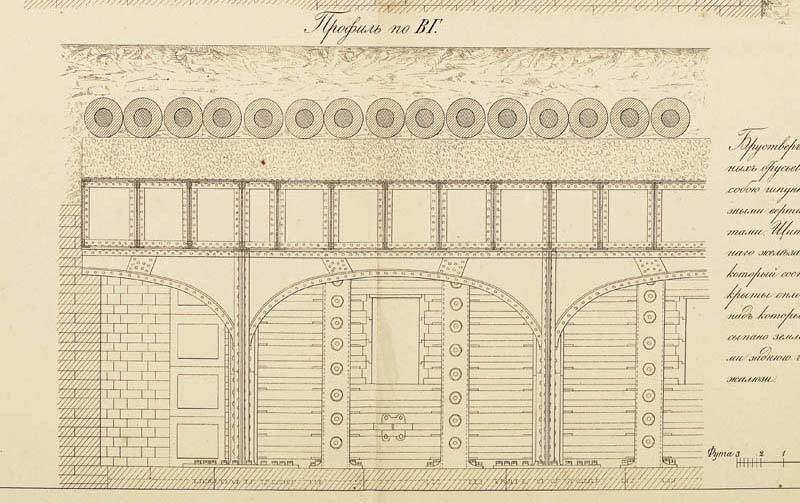

Лист 19 [ЦДІАК_1436_0001_0012_0015]. Поперечный разрез по брустверу и блиндажу (вверху) и продольный разрез по блиндажу (внизу)

index.php?t=getfile&id=31784&private=0
index.php?t=getfile&id=31785&private=0

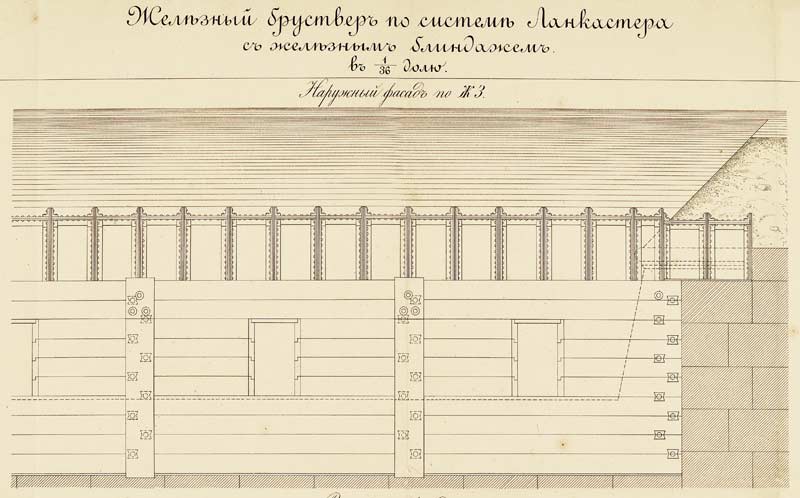

Лист 20 [ЦДІАК_1436_0001_0012_0016]. Напольный фасад броневого бруствера (вид с фронта)

index.php?t=getfile&id=31786&private=0

Пунктирная линия под амбразурами, справа переходящая в наклонную линию вверх, и потом упирающаяся в карниз - это контур примыкающих к брустверу конструкций. То есть снизу и справа от этой линии брустверная стенка полностью закрыта каменной кладкой.
Re: Броневой бруствер по системе Ланкастера [сообщение #59232 является ответом на сообщение #58910] сб, 16 ноября 2019 17:54 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Бруствер Ланкастера был построен в 1865 году, но вооружен (как и все остальные) только в 1868 году. Это было связано с тем, что долгое время решался вопрос о том, чем вооружать броневые бруствера. Причем, изначальный план (1863 года) до сих пор неясен. Ясно только одно -- привычные нам казнозарядные нарезные пушки появились в этих планах далеко не сразу. А в 1868 году все броневые бруствера были вооружены нескрепленными 8-дм. пушками обр. 1867 г. За бруствером Шведе они устанавливались на лафетах Шведе, а за всеми остальными брустверами -- на лафетах адм. Фон-Шанца.

В 1868--1870 годы 6-ор. комитетский бруствер и наш бруствер Ланкастера закрыли сверху железными блиндажами, изготовленными на петербургском заводе наследников Берда. Тогда же вынашивались планы по блиндированию всех остальных броневых брустверов на батарее "Константин", однако все они так и остались на бумаге. Таким образом, 6-ор. комитетский и 3-ор. Ланкастерский брустверы оставались единственными блиндированными брустверами в Кронштадте вплоть до конца XIX в., когда оба они были разобраны в связи со стр-вом на этом месте новой бетонной батареи. При этом один из этих блиндажей (с 6-ор. бруствера) был переделан и установлен в 1899 г. над гранитно-броневым бруствером Шведе, где и сохранился до наших дней.

И еще раз парочка известных изображений.

index.php?t=getfile&id=31940&private=0
Бруствер Ланкастера, перекрытый железным блиндажом.

index.php?t=getfile&id=31941&private=0
Процесс установки над бруствером Ланкастера железного блиндажа. Фото 1869 г.
Re: Броневой бруствер по системе Ланкастера [сообщение #59288 является ответом на сообщение #59232] пн, 16 декабря 2019 15:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Максим Мосенжник подсказал, что информация о броневых щитах и брустверах Ланкастера имеется в Кратком историческом очерке долговременной фортификации Ц.А. Кюи, 1897 г. издания. Этот источник легко ищется в Сети и скачивается оттуда.

http://tehne.com/library/kyui-c-kratkiy-istoricheskiy-ocherk -dolgovremennoy-fortifikacii-s-atlasom-iz-40-listov-chertezh ey-sanktpeterburg-1897

По названной теме в нем есть следующее:

Стр. 122.
«Употребленіе метсілловъ въ фортификаціи. Мысль употребить для фортификаціоиныхъ построекъ металлы, какъ матѳріалъ оказывающей особенно сильное сопротивленіе артиллерійскимъ снарядамъ, мысль неоновая. Еще Густавъ Адольфъ объ этомъ думалъ; д'Арсонъ (1782) предложилъ блиндировать желѣзомъ свои плавучія батареи подъ Гибралтаромъ; генѳралъ Пексанъ (1809 г.) представилъ обширный проекте казематовъ съ жолѣзной броней, желѣзныхъ башенъ, траверсовъ, мерлоновъ, эскарповъ. Но только съ 1845 г. во в сѣхъ государствахъ, особенно же въ Англіи, во Франціи и въ Америкѣ, начали производиться обширпые опыты надъ сопротивленіемъ желѣза артиллерійскому огню. Первое примѣненіѳ желѣзо получило во флотѣ и оттуда ужо перешло въ фортификацію. (Первыя бропеносиыя плавучія батареи были построены во Франціи и действовали удачно подъ Кинбурномъ (1855). Первый броненосный корабль „Gloire" былъ тоже французскій. ІІримѣру Франціи нослѣдовала Англія; но особенное развитіе броненосный флоте, нолучилъ въ Амернкѣ, во время междоусобной войны Сѣвера съ Югомъ). Въ фортификаціи получили значительное примѣненіе желѣзная броня, замѣняюіцая лицевыя стѣны казематовъ и вращающіяся башни и купола.
Желѣзная броня казематовъ составляется или изъ брусьевъ, или изъ плитъ. Брусья прокатные, вышина ихъ 8"; каждый изъ нихъ имѣетъ внизу выступъ, наверху пазъ (черт. 143). Выступы входятъ въ пазы и образуютъ броневой щитъ. Такъ какъ при выстрѣлахъ брусья раздвигаются внизъ и вверхъ н между ними образуются щели, то для скрѣпленія ихъ употребляютъ со внутренней стороны вертикальные анкера (тоже желѣзные), съ которыми брусья связаны болтами, или въ которые брусья входятъ выступами въ видѣ ласточьяго [стр. 123] хвоста. Подобные брусчатые (ланкастерскіе) броневые щиты сравнительно дешевы, но ихъ трудно собирать и еще труднѣе замѣнять разбитые брусья новыми, вслѣдствіѳ изгибовъ, произведенныхъ въ нихъ выстрѣлами.
Желѣзныя брони изъ плитъ гораздо практичнѣѳ. Онѣ состоятъ изъ 2, или 3 рядовъ плитъ, расположенныхъ по очереди то горизонтально, то вертикально и скрѣпленныхъ болтами (черт. 144). Одна цѣльная плита была бы лучше, потому что сопротивленіе плитъ оказывается пропорціальнымъ квадратамъ ихъ толщины, но такъ какъ выдѣлка плитъ толще 9" при соблюденіи условія однородности металла, затруднительна и дорого стоитъ, то располагают ихъ въ нѣсколько рядовъ, и болѣе толстая составная плита обходится дешевле болѣе тонкой цѣльной. Ширина плитъ должна быть не менѣе утроеннаго діаметра снаряда, пораженію котораго плита подвержена. Плиты кованныя сопротивляются выстрѣламъ лучше плитъ вальцованныхъ, но гораздо дороже стоят, поэтому употребляются преимущественно во флотѣ. На сухопутныхъ же батареяхъ, для которыхъ большая тяжесть брони не имѣетъ значеиія, употребительнѣѳ вальцованныя (прокатпыя).»

В этом фрагменте весьма примечательна четкая идентификация ланкастерского щита, как состоящего из броневых брусьев.

И черт. 143 и 144 из прилагаемого альбома чертежей (лист ХХ):

index.php?t=getfile&id=31995&private=0
Re: Броневой бруствер по системе Ланкастера [сообщение #59289 является ответом на сообщение #59288] пн, 16 декабря 2019 15:19 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
И из части 2-й, посвященной российской фортификации, со стр. 79 (правда, тут наименование системы не упомянуто):

«Кронштадтъ былъ усиленъ постройкою батарей какъ на сѣверномъ, такъ и на южномъ фарватерѣ, съ выдвинутыми впередъ загражденіями. Изъ кронштадтскихъ батарей особенно замѣчательны башенная батарея и Константиновская батарея съ броневыми брустверами трехъ системъ на 29 орудій (толщина брони отъ 7 до 12 дюймовъ, упоры частью гранитные, но въ большинствѣ желѣзные). Эти броневыя батареи представляли сооружения, какихъ, по силѣ сопротивленія, въ то время не было еще ни въ Европѣ, ни въ Америкѣ (постройки начались въ 1864 г.). Какъ на детали, можно указать на потолокъ одной батареи, составленный изъ листоваго желѣза, образующаго кессоны, глубиною до 3', укрѣплеішые угловымъ желѣзомъ (черт. 288). Сверху расположены желѣзные листы, а на нихъ пушки, пришедшія въ негодность. Онѣ залиты цементомъ, покрытымъ сверху землею. Такое устройство потолка дало возможность обойтись безъ опорныхъ стѣнъ.»

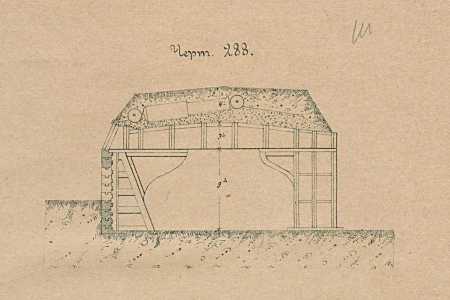

И упомянутый черт. 288 (ч. 2-я, лист XIII):

index.php?t=getfile&id=31996&private=0

В тексте есть несколько ошибок. Брустверы стали строить с 1863 года, 29 орудий располагались за брустверами не трех, а все-таки четырех систем (Колпинский таки существенно отличался от наклонного комитетского) и старые пушки в покрытии блиндажей заливались, конечно, бетоном, а не цементом. Зато верно охарактеризован тип покрытия блиндажа -- кессонного типа.
Re: Броневой бруствер по системе Ланкастера [сообщение #60305 является ответом на сообщение #59289] чт, 10 сентября 2020 22:10 Переход к предыдущему сообщения
Stas-Vorobiev
Сообщений: 6593
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Немного продолжу эту тему.

В первой половине и середине 1860-х гг. в России выбирали оптимальную систему броневого бруствера. Рассматривались три основные системы, бруствера по которым были построены в 1863--1895 гг. в Кронштадте на острове постоянной Константиновской батареи. По не до конца понятным мне причинам была выбрана система Ланкастера. И в последующие несколько лет все броневые закрытия (бруствера или амбразурные щиты) в Кронштадте разрабатывались применительно к системе Ланкастера. Первым стал проект 6-орудийного броневого бруствера на правом фланге постоянной Константиновской батареи. О нем я уже писал в другой ветке, но здесь продублирую для полноты рассказа.

16 сентября 1866 г. Тотлебен, отвечая на запрос ГАУ, писал: "...Главное Инженерное Управление уведомляет, что вопрос об определении системы брони для вновь строющегося 6 орудийного бруствера Константиновской батареи уже разрешен, в общих чертах и что его предполагается сделать по системе Ланкастера." [РГА ВМФ. 1342-1-235, л. 69]

В начале 1867 года проект был разработан и 12 апреля утвержден генерал-инспектором по инженерной части.

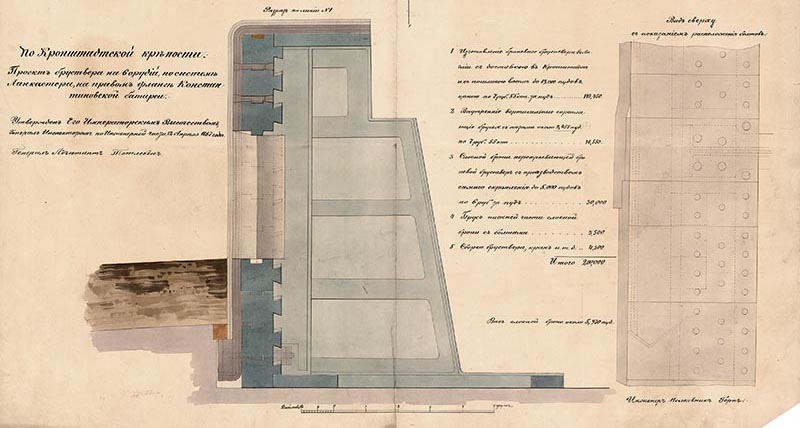

Вот этот чертеж:

index.php?t=getfile&id=32783&private=0

index.php?t=getfile&id=32784&private=0
index.php?t=getfile&id=32785&private=0
index.php?t=getfile&id=32786&private=0
[РГА ВМФ. 1342-4-4932]

Как и первый бруствер той же системы, новый набирался из брусьев 12-дм. толщины. Однако здесь брусьев было 11, а не 10. 11-й брус был добавлен для увеличения стенки на 30 см, с тем, чтобы закрыть торец планируемого впоследствии железного блиндажа. Так же от ранее построенного 3-орудийного бруствера новый отличался дополнительным элементом -- тремя листами железа с наружной стороны, а также значительно более мощными элементами, скрепляющими горизонтальные брусья друг с другом по высоте, -- по три вертикальных железных бруса по обоим сторонам от каждой амбразуры (см. план). Спустя несколько месяцев проект откорректировали, и был утвержден исправленный чертеж; от представленного он отличается деталями.

Новый бруствер сначала было решено также заказать в Англии (что естественно), но очень скоро от этого оказались и вот почему. Где-то в это же время вышло высочайшее постановление о запрете заказов за рубежом предметов, которые могут быть изготовлены на российских заводах. После недолгой переписки был определен изготовитель -- Адмиралтейские Ижорские заводы в Колпино. С ними был заключен контракт, и на протяжении всего 1868 года заводы изготавливали этот 6-орудийный бруствер именно по системе Ланкастера. Об этом пишется буквально в каждом документе, за 1868 год, в котором этот бруствер упоминается. Большая часть конструкций к исходу года была изготовлена и тут вдруг выяснилось, что имеющимися у заводов средствами они не могут обеспечить необходимого качества прокатки броневых брусьев. И тогда в начале 1869 г. Тотлебен распорядился заменить брусья в конструкции бруствера на более привычные броневые плиты. Это было сделано, и с этого момента, примерно с февраля 1869 г., из документов исчезает наименование "6-ор. бруствер сист. Ланкастера" и появляется Колпинский броневой бруствер. В новом проекте бруствер сохранил основные объемные характеристики системы Ланкастера, в первую очередь его вертикальную форму. Примерно еще в течение года Колпинский бруствер в основном достроили, а затем вооружили 11-дм. пушками. Вопреки изначальному плану, этот бруствер не был перекрыт блиндажом. А где-то в начале ПМВ его реконструировали в бетонную батарею на два 120-мм орудия, при этом большая часть его броневых и железных частей, по всей видимости, сохранилась до наших дней, будучи замурованной бетон и засыпанной.
