- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60172 является ответом на сообщение #60130] пн, 27 июля 2020 20:25 Переход к предыдущему сообщенияПереход к следующему сообщения
shhturman
Сообщений: 133
Зарегистрирован: декабря 2011
Географическое положение: Санкт-Петербу...
Salamat писал(а) вс, 19 июля 2020 11:54
К слову, на одном из станков крейсера видно вот это: что это за прилив? И станок интересный - рог внизу квадратный, не круглый. Это № 212.

https://b.radikal.ru/b01/2007/6b/b1ca163489d5.png



Если мне не изменяет память - то это прилив для крепления троса крепления орудия по-походному.

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60173 является ответом на сообщение #60172] пн, 27 июля 2020 21:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017
Спасибо! Сегодня читал "Курсы морской артиллерии" Яцыны, все думал найти, но вот пока нет.

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60175 является ответом на сообщение #2386] вт, 28 июля 2020 02:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017
Возвращаясь к старому вопросу... залез под орудие № 104... нет ни следа от отверстий для болтов крепления снарядного лотка (разве что искусно заклепаны).

Выходит, что проточка для морского лотка... оригинальная? (орудие само по себе сухопутное, - у него два важных отличия: отсутствие фиксатора оси затворной рамы, и стиль клеймения: М.А. ставилось на пермских сверху, как и на обуховских, а вот С.А. на пермских Кане было всегда на на казеннике сверху, а не снизу... М.А. сверху на казеннике для пермской пушки невозможно).

Мне говорили версию, что эта проточка есть следствие действий в 1930-е, при перестволении. Я так думал, но.. нет отверстий для болтов. Я бы подумал еще, что пермский завод решил унификацией заниматься, но зачем делать флоту "недостволы" без высверленного фиксатора?

Разгадать бы эту загадку?

https://d.radikal.ru/d19/2007/74/1dcf4a10a348.jpg

https://a.radikal.ru/a00/2007/c5/311905535b65.jpg

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60176 является ответом на сообщение #2386] вт, 28 июля 2020 16:20 Переход к предыдущему сообщенияПереход к следующему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017
Когда-то на форуме еще с В.Ф.Ткаченко обсуждали "дырочки" на казённике морского и берегового орудий. Одну из них назвали "фиксатор оси затворной рамы". Долго искал и нашёл у Яцыны что это все за "дырочки" - похоже что гнёзда контактов и держатель для проводов электроподрыва заряда.

https://fortoved.ru/forum/index.php?t=getfile&S=d19506829625278a83622475a6614575&id=18086&private=0

Сначала здесь: https://zen.yandex.ru/media/id/5aec52659b403c6169f8314f/shem y-orudii-kane-iz-uchebnika-iacina-5d0ef28e5dfdff00afebd6cd увидел на чертеже 120-мм. пушки что-то странно-похожее...

https://d.radikal.ru/d15/2007/8b/aca6b1d3bc49.png


А потом прочитал вот это относительно уже 6-дм. пушки в "Курс морской артиллерии" часть 2, И.А.Яцына, 1908 год. И не подумал бы!

Один остался вопрос... а почему именно на кораблях гальванику решили применить с высверленным пазом, а в береговой обороне нет? И что за "батарея" была, как она могла располагаться на корабле? Где-то рядом с наводчиком..? А на берегу на платформе?
В целом же читал, что электр. воспламенение исключает прорыв пороховых газов, удобное.

https://c.radikal.ru/c39/2007/4d/242a7490d5d9.jpg

https://d.radikal.ru/d27/2007/63/85c7c2aefeb9.jpg

https://b.radikal.ru/b32/2007/d5/ee4cd28a8d05.jpg
https://d.radikal.ru/d15/2007/f9/28305d06c652.jpg


https://b.radikal.ru/b25/2007/fc/c49bfdf71a7f.jpg

https://c.radikal.ru/c02/2007/76/f546ec96ab22.jpg

[Обновления: вт, 28 июля 2020 16:33]

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60281 является ответом на сообщение #2386] пн, 07 сентября 2020 04:02 Переход к предыдущему сообщенияПереход к следующему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017
На форуме https://kreiser.unoforum.pro нашлись потрясающие фотографии перевёрнутой пушки "Кане", только непонятно где она была...видимо на Дальнем Востоке.

Фото 2013 года...

https://s017.radikal.ru/i401/1311/a2/0c0c7828b9b4.jpg


https://s019.radikal.ru/i640/1311/8b/097b0f6a7cdb.jpg


https://s019.radikal.ru/i640/1311/f2/d53620716088.jpg


https://s019.radikal.ru/i619/1311/87/42114016e9e9.jpg


https://s57.radikal.ru/i158/1311/91/9b90b1659ade.jpg

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60296 является ответом на сообщение #60281] ср, 09 сентября 2020 19:39 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6887
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Если не ошибаюсь, это батарея на три 6-дм. пушки на м. Сеть-Навалок, в р-не Мурманска.
Не могу отыскать свои фото, чтобы сравнить.

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60423 является ответом на сообщение #60296] вс, 18 октября 2020 12:34 Переход к предыдущему сообщенияПереход к следующему сообщения
zavety
Сообщений: 36
Зарегистрирован: ноября 2013
Прошу помощи у участников форума.

https://c.radikal.ru/c28/2010/72/bde18c84e239.jpg

Немецкие войска осматривают захваченную российскую береговую пушку после высадки на острове Саарема (Осель), сентябрь-октябрь 1917 года.

Подскажите по орудию.Это ведь Канэ? На каком станке?

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60429 является ответом на сообщение #60423] ср, 28 октября 2020 10:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017
Здравствуйте.
К сожалению, это не Кане...

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60556 является ответом на сообщение #2386] ср, 23 декабря 2020 09:37 Переход к предыдущему сообщенияПереход к следующему сообщения
Sharni
Сообщений: 1
Зарегистрирован: декабря 2020
Географическое положение: Thailand
Добрый день! Подскажите может кто знает, касательно устройства затвора 152мм 45к Канэ М.А.
1. Экстракторы.. По логике их 2. С левым все понятно. Но есть чертежи на которых правый экстрактор не показан. Также на некоторых фото я тоже не увидел правого экстрактора. Так сколько же их 2 или 1. Если 2 то почему нет винта который бы освобождал правый экстрактор при раздутии гильзы снаряда. Для левого такой винт есть...
2. Устройство защелки, которая входит в гнездо тела орудия с правой стороны и не позволяет самопроизвольно открыться раме.
Может есть какие нить более подробные фото этих моментов.

index.php?t=getfile&id=33040&private=0

Модераторское:
Вставил картинку в сообщение.

[Обновления: пт, 25 декабря 2020 17:47] от Модератора

Известить модератора

- Re: Пушки Канэ 6-дм. и иже с ними [сообщение #60610 является ответом на сообщение #2386] сб, 09 января 2021 22:59 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Salamat
Сообщений: 669
Зарегистрирован: августа 2017

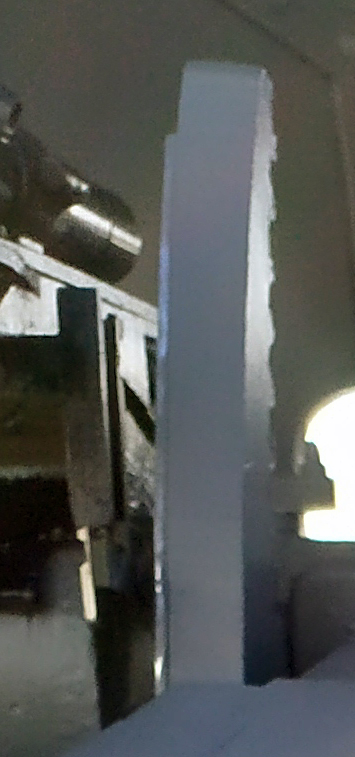

В фильме о Варяге увидел странную полосу металла на зубчатом подьемнике орудия.А на фотографиях с крейсера - следы от спила этой полосы.

Интересно - ее наваривали специально для усиления, как будто?

index.php?t=getfile&id=33052&private=0
index.php?t=getfile&id=33051&private=0

Известить модератора
