Гонконг [сообщение #60145] сб, 25 июля 2020 16:57 Переход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Одним из мест, где относительно компактно расположены английские фортификационные сооружения различных эпох является Гонконг. Здесь можно посмотреть сохранившиеся береговые батареи, начиная от постройки второй половины 19 века, а также построенные и в иной период вплоть до послевоенного. Здесь же есть отдельные сохранившиеся фортификационные сооружения сухопутной обороны - форт (редут), редут (действительно редут), укрепленная группа и отдельные доты.

Пожалуй, чтобы понять всю структуру фортификационного строительства в Гонконге, необходимо придерживаться хронологического порядка, хотя надо учитывать, что наиболее старых фортификационных сооружений в Гонконге уже нет, места их расположения уже давно были переданы колониальной администрации, т.е. гражданским властям, и попали под застройку уже более сотни лет назад.

К ранним батареям относятся 7 береговых батарей, на вооружении которых стояли гладкоствольные орудия. Задача батарей состояла в охране рейда гавани Гонконга. Эти батареи были просты по своему устройству и состояли, как правило, из возвышенного бастиона, облицованного камнем, каменной стены-парапета, за которыми устанавливались орудия. Количество орудий, стоящих на вооружении батарей, составляло от 6 до 9.

Период постройки этих батарей приходится, как правило, на 1850-е годы, некоторые из них действовали до 1880-х годов, к тому времени гладкоствольные орудия, стоящие на их вооружении, уже были сменены на нарезные.

index.php?t=getfile&id=32347&private=0

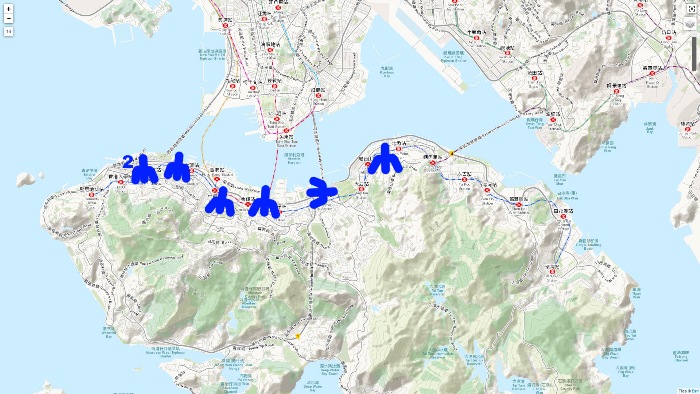

Ближайшей к восточному входу в гавань располагалась Kellett Island Battery (1854 г.) - на условной схеме, правда, показана крайней справа не она, а батарея North Point Battery, построенная в 1879 году. Соответственно Kellett Island Battery показана следующей, ориентированной на восток.

Далее с востока на запад шли батареи: Wellington Battery (1844-1888), Royal Battery (1846-1884), Murray Battery (1841, еще в 1900 г. на этой батарее продолжало находиться одно 64-фунтовое нарезное орудие), Possession Point Battery (1850), West Point Battery (1844), Ouchterlony Battery (1857-1865)

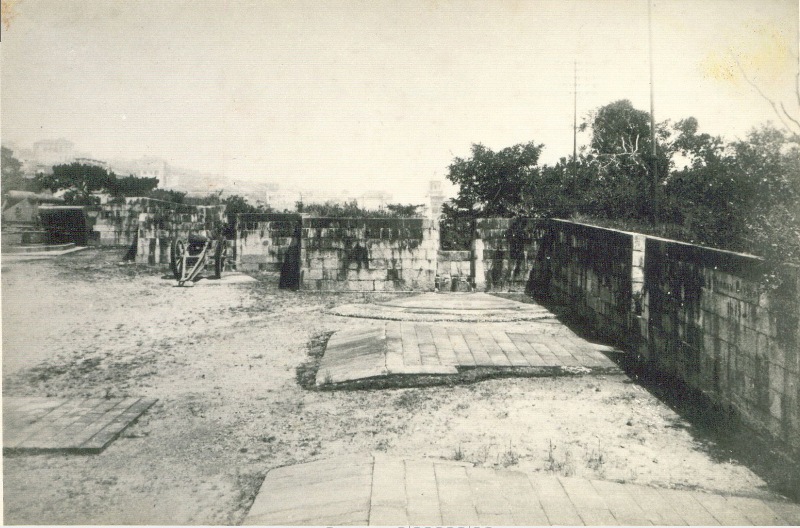

На некоторых фотографиях сохранились небольшие фрагменты этих укреплений. Для начала хотелось бы привести фотографию гавани Гонконга, заполненной флотом вторжения в Китай в 1860 году, которая явно показывает, что береговая оборона Великобритании была только тенью могущественного флота.

index.php?t=getfile&id=32348&private=0

На следующем фото в нижней части видна батарея, возможно это батарея Murray.

index.php?t=getfile&id=32350&private=0

На следующем фото уже точно батарея Murray.

index.php?t=getfile&id=32349&private=0

И еще одна фотография, показывающая остатки батареи Ouchterlony (каменный бастион между литерами М и В)

index.php?t=getfile&id=32351&private=0


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60146 является ответом на сообщение #60145] сб, 25 июля 2020 17:43 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
К 1880-м годам относится следующий этап в создании береговой обороны Гонконга. К этому времени значительно возросшая дальность и мощность орудий потребовала вынести батареи гораздо дальше от гавани, прикрывая уже не только рейд, но и подходы к входам в гавань.

К тому же в 1860 году после поражения Китая во Второй Опиумной войне согласно Пекинскому договору были переданы в вечное владение Великобритании территории полуострова Коулун и остров Stonecutter's Island.
Основными направлениями, являлись входы в гавань с запада и с востока, а наличие в системе обороны полуострова Коулун и острова Stonecutter's позволяло разместить береговые батареи на обеих берегах гавани Гонконга.

Основной период строительства пришелся на вторую половину 1880-х, когда началось усиление присутствия России в дальневосточных водах, начали активно усиливать свой флот Китай (который имел по количеству и тоннажу военных кораблей 8-й флот в мире) и Япония.

Батареи, построенные во второй половине 1880-х, несмотря на то, что были вооружены морально устаревшими дульнозарядными орудиями, проходили модернизацию (усиление бетоном) и находились на активной службе вплоть до 1904-1905 гг., когда разразившаяся русско-японская война окончательно вывела с театра потенциального соперника Англии в тихоокеанских водах Россию.

index.php?t=getfile&id=32352&private=0

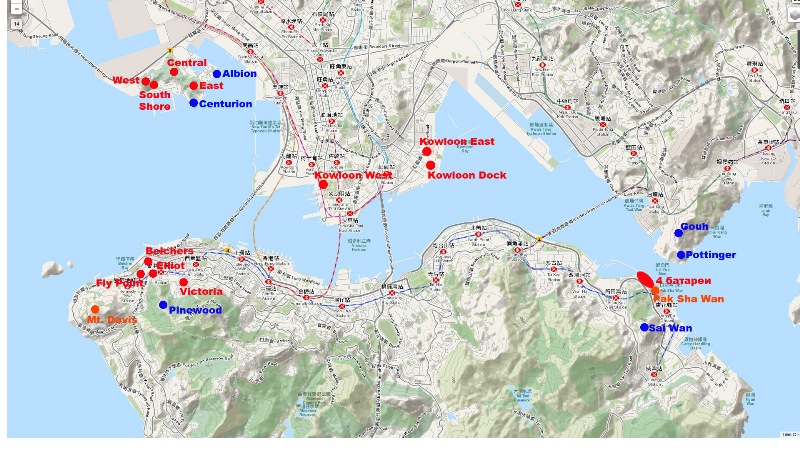

На схеме красными точками показаны береговые батареи, строившиеся в период 1880-х годов, синие точки - это батареи, построенные в период с 1898 года, а оранжевые - строительство которых осуществлялось уже после русско-японской войны.

Пролив Lye Yue Mun
На Восточном входе в гавань на долгие годы важным узлом обороны стал узкий пролив Lye Yue Mun, между ныне расположенным на острове Гонконг районом Lye Yue Mun, и высотой на материковой части, получившей название Devil's Peak - пик Дьявола.

На южном берегу (островном) пролива Lye Yue Mun были построены в этот период 4 береговых батареи (Lye Mun Reverse Battery; Lye Mun Central Battery; Lye Mun West Battery; Lye Mun Redoubt Battery (в составе редута).
Также на этом участке был построен один сухопутный форт (англичане называют его редутом) Lye Mun Redoubt, и еще одно пехотное укрепление (редут) - Sai Wan Redoubt.

Помимо этого в проливе Lye Mun была построена подземная торпедная батарея, позволяющая перекрывать неширокий пролив. Торпедная батарея была построена в 1892-1894 гг. и как указано на информационном стенде была последней торпедной батареей такого типа, построенной в Великобритании.

Сейчас фортификационный ансамбль южного берега пролива Lye Mun входит в состав гонконгского музея береговой обороны.

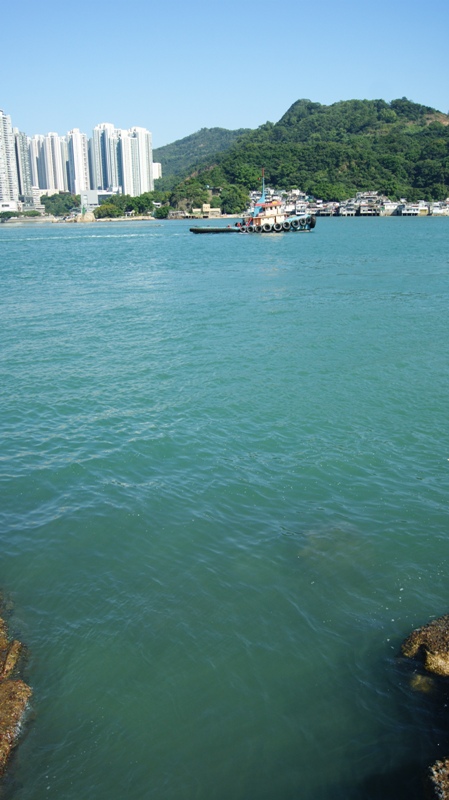

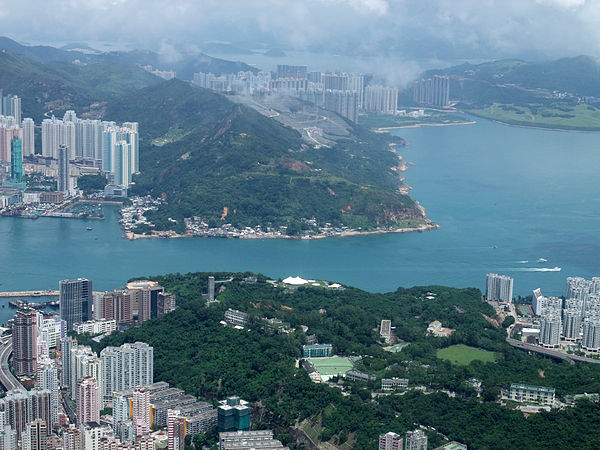

Собственно вид на пролив Lye Mun со стороны острова Гонконг с видом на Пик Дьявола - Devil's Peak на материковой части. Белые шатры по центру недалеко от берега - это и есть музей береговой обороны.

index.php?t=getfile&id=32353&private=0

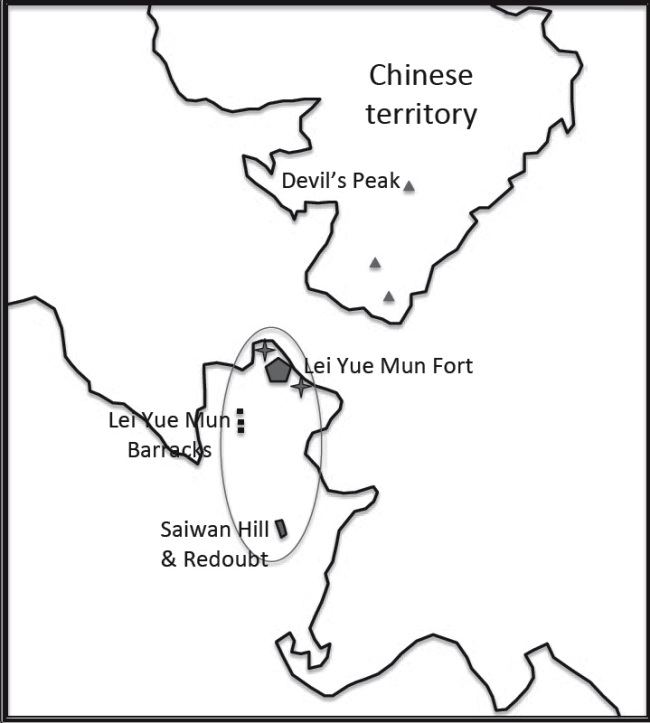

На схеме показана группа укреплений пролива

index.php?t=getfile&id=32354&private=0

На следующем фото виден форт - Lye Mun Redoubt, слева от него расположена батарея Lye Mun Central Battery

index.php?t=getfile&id=32355&private=0

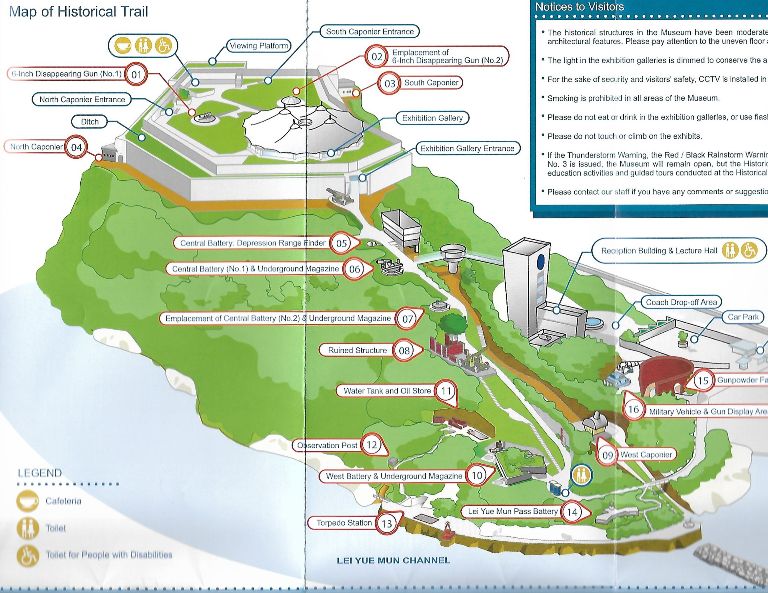

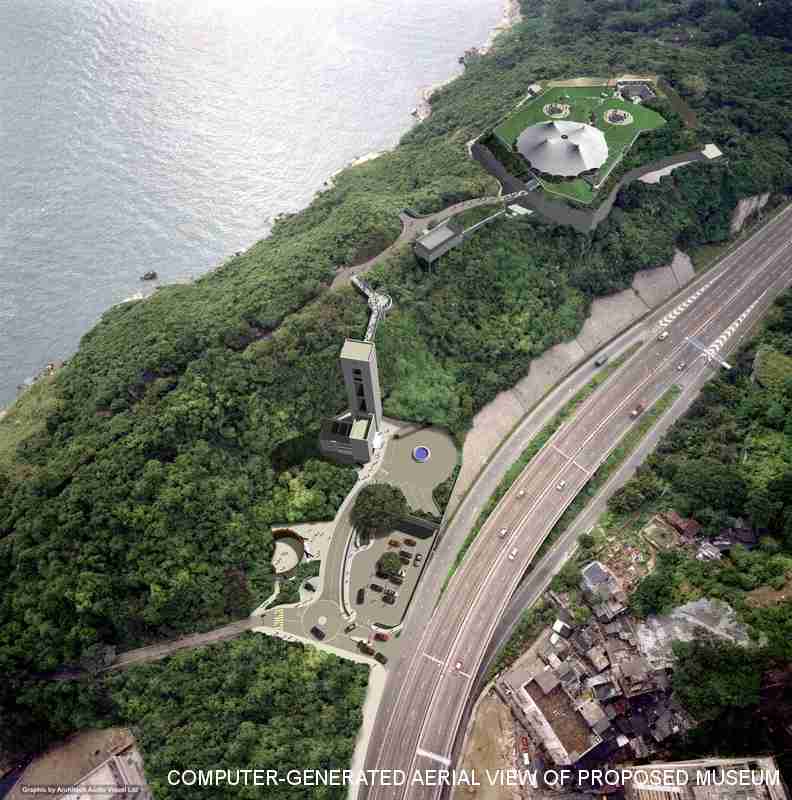

И собственно схема расположения всех укреплений в границах территории музея береговой обороны

index.php?t=getfile&id=32356&private=0


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60147 является ответом на сообщение #60146] сб, 25 июля 2020 18:04 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Первой из построенных в проливе Lye Yue Mun была Lye Mun Reverse Battery, она не сохранилась и располагалась в районе позже построенной батареи Pak Sha Wan. Упоминания об этой батарее встречаются в 1877 г., однако достоверные данные о ее строительстве относятся к 1886 г., батарея закончена в августе 1887 г., на вооружении батареи находились 3 x 9" дульнозарядных нарезных 12-тонных орудий на т.н. «скользящих лафетах» (Sliding Carriages). В 1897 г. к вооружению батареи прибавилась 1 x 6-фунтовая скорострельная пушка (6 pdr QF gun), а в 1904 г. еще 2 пулемета, такое вооружение на батарее сохранялось вплоть до 1906 г., после чего еще 3 года батарея была вооружена только 2 пулеметами, а в 1911 г. исключена из табели вооружения.

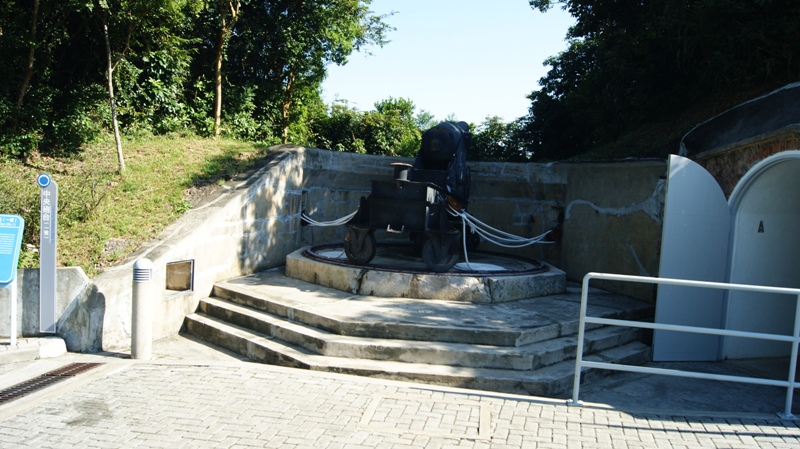

Второй является батарея Lye Mun Central Battery. Строительство началось в марте 1886 г., завершено в марте 1887 г., на вооружении батареи находились 2 х 64-фунтовых (6,3-дюймовых) дульнозарядных орудия (64 pdr RML Mk III). Это вооружение продолжало находиться на батарее до 1901 г. включительно, в 1903 г. батарея уже не значилась в табели вооружения. Сейчас в одном из двориков батареи установлено 7-дюймовое орудие, найденное в Адмиральском саду Гонконга в 1990 году, а станок является копией.

index.php?t=getfile&id=32357&private=0

index.php?t=getfile&id=32358&private=0

index.php?t=getfile&id=32359&private=0

index.php?t=getfile&id=32360&private=0

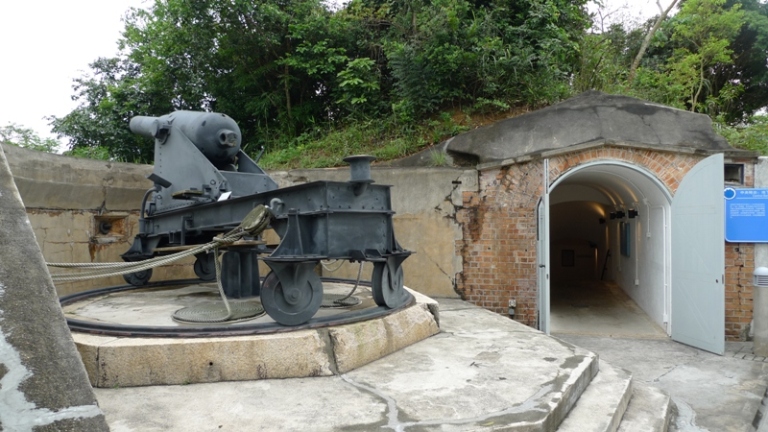

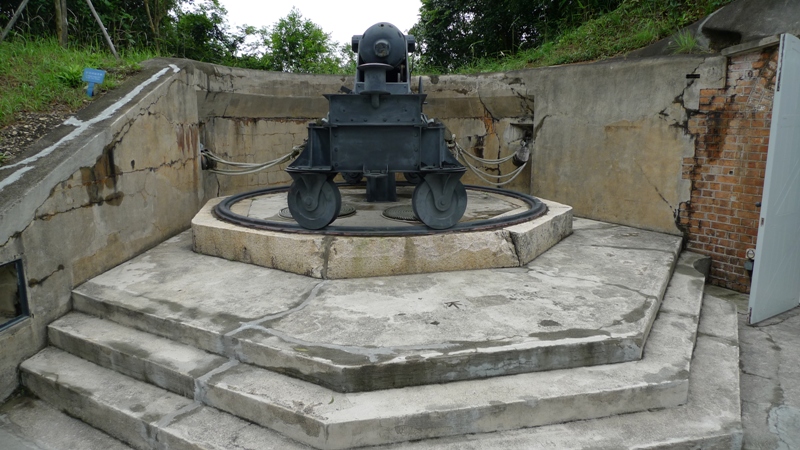

Как видно, рядом с орудийным двориком имеется кирпичный пороховой погреб, позже усиленный бетоном, соответственно и переустройство бруствера дворика в бетонный также относится к периоду модернизации, наиболее вероятно во второй половине 1890-х годов.

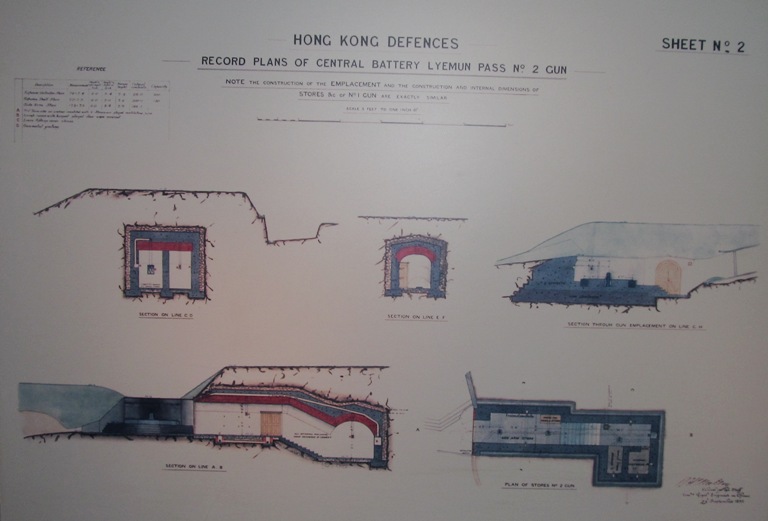

Для наглядности на стенах музея размещен план и разрез орудийного дворика с погребом.

index.php?t=getfile&id=32361&private=0
  • Вложение: 64 DSC03807 1.JPG
    (Размер: 219.50KB, Загружено 347 раз)
  • Вложение: 65 P1090610 1.JPG
    (Размер: 211.61KB, Загружено 337 раз)
  • Вложение: 66 P1090609 1.JPG
    (Размер: 241.96KB, Загружено 345 раз)
  • Вложение: 67 P1090608 1.JPG
    (Размер: 213.92KB, Загружено 353 раза)
  • Вложение: 73 IMG_0018 1.JPG
    (Размер: 77.01KB, Загружено 338 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60148 является ответом на сообщение #60147] сб, 25 июля 2020 18:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

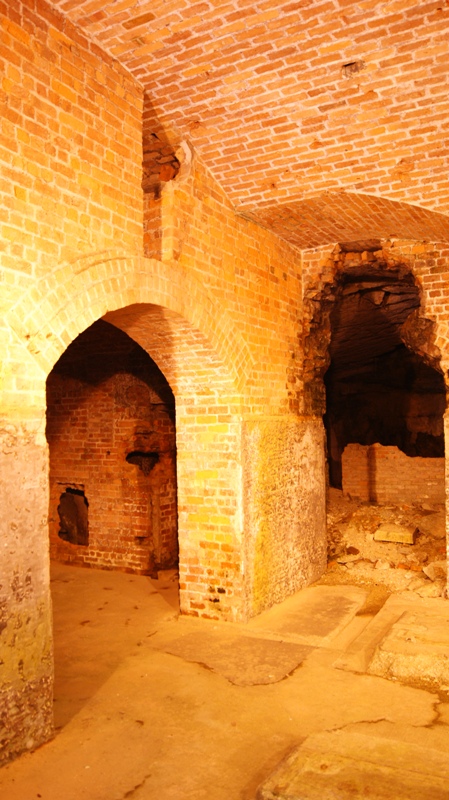

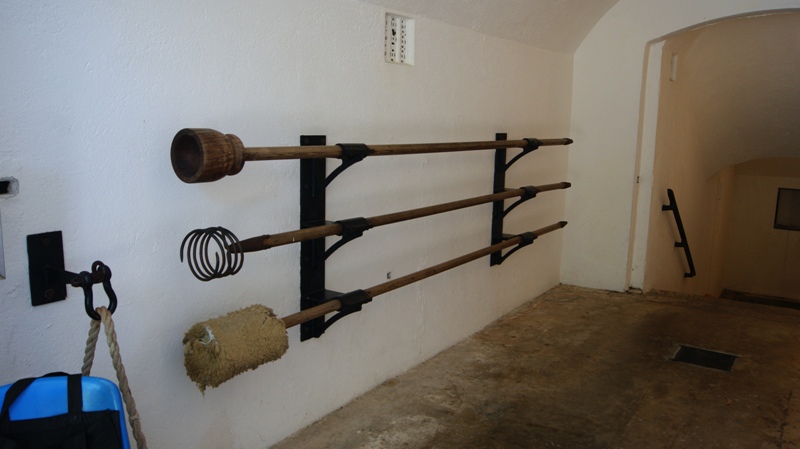

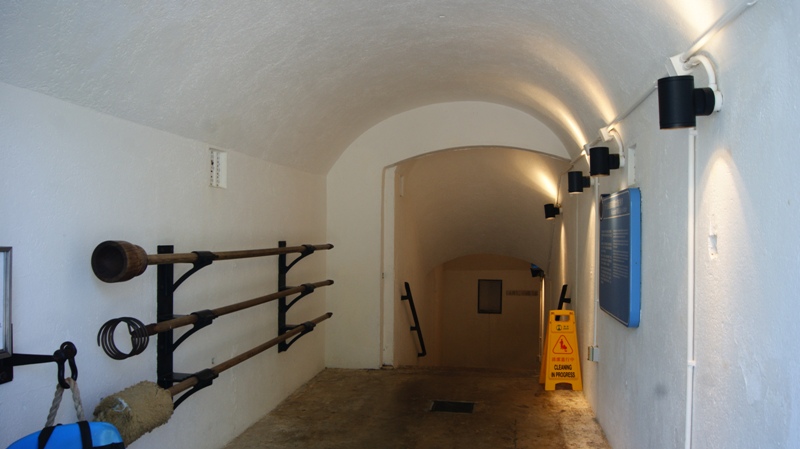

Внутри погреба видим входную часть - коридор с размещенным инвентарем для обслуживания орудия, лестничный марш, ведущий собственно к погребам (их два, поэтому наверное снарядный и зарядный)

index.php?t=getfile&id=32362&private=0

index.php?t=getfile&id=32363&private=0

index.php?t=getfile&id=32364&private=0

index.php?t=getfile&id=32365&private=0

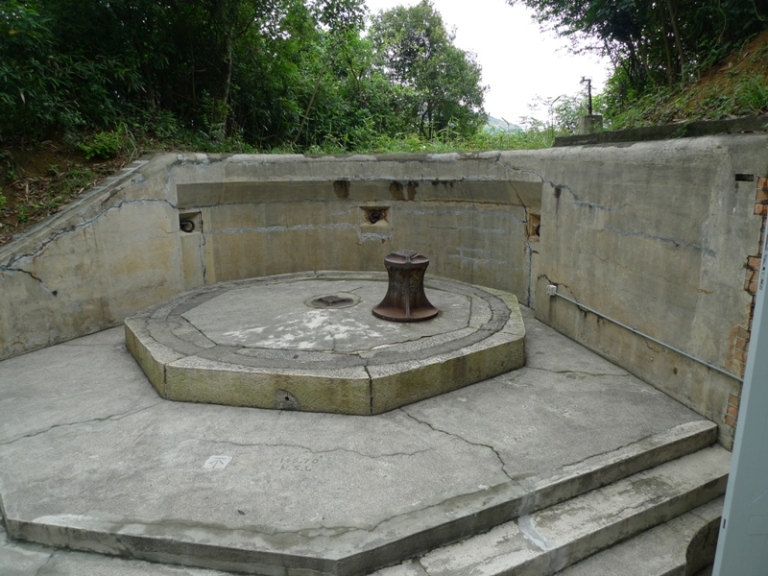

И второй (левый) орудийный дворик (Gun pit N 1)

index.php?t=getfile&id=32366&private=0
  • Вложение: 69 DSC03819 1.JPG
    (Размер: 132.97KB, Загружено 323 раза)
  • Вложение: 70 DSC03820 1.JPG
    (Размер: 131.96KB, Загружено 313 раз)
  • Вложение: 71 DSC03822 1.JPG
    (Размер: 128.79KB, Загружено 303 раза)
  • Вложение: 72 DSC03824 1.JPG
    (Размер: 155.92KB, Загружено 316 раз)
  • Вложение: 80 P1090700 1.JPG
    (Размер: 248.97KB, Загружено 320 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60149 является ответом на сообщение #60148] сб, 25 июля 2020 18:26 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

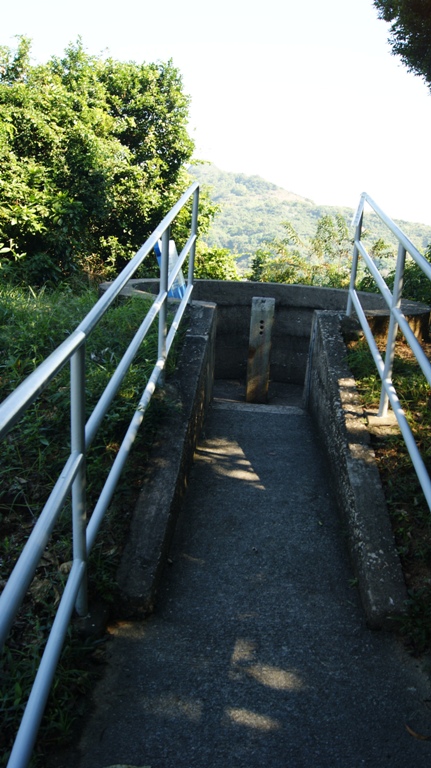

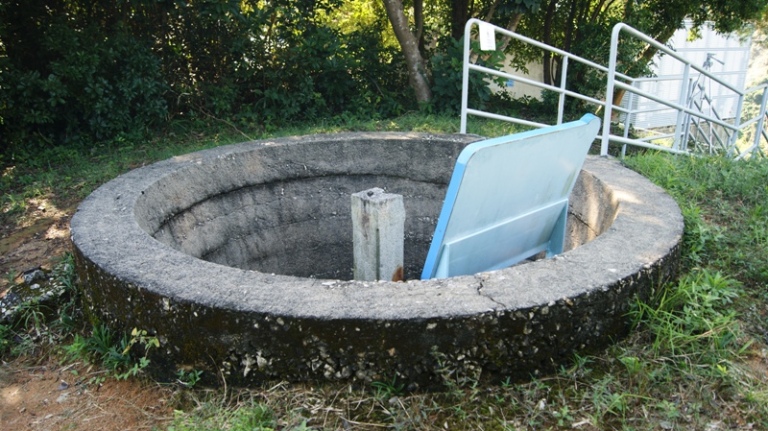

Справа от дворика с орудием расположено бетонное гнездо для дальномера

index.php?t=getfile&id=32367&private=0

index.php?t=getfile&id=32368&private=0

Немного левее этой батареи располагается однотипная батарея Lye Mun West Battery, строительство начато в марте 1886 г., завершено в марте 1887 г., на вооружении батареи находились 3 x 9" дульнозарядных RML 12 тонных орудий на т.н. «скользящих лафетах» (Sliding Carriages). В 1893 г. на батарее было установлено 2х6-фунтовых скорострельных пушки Гочкисса (6 pdr QF Hotchkiss guns).
Это вооружение продолжало находиться на батарее до 1906 г. включительно, в 1908 г. батарея уже не значилась в табели вооружения.
В 1914 г. после начала Первой мировой войны на батарее были установлены 2 x 4,7-дюймовых скорострельных орудия (4.7" QF guns), которые находились там вплоть до 1941 г., когда были перемещены на батарею Belchers Lower. Эта батарея имеет больше переделок, но тем не менее, один из двориков похож на дворик предыдущей батареи.

index.php?t=getfile&id=32369&private=0

index.php?t=getfile&id=32370&private=0
  • Вложение: 74 DSC03835 1.JPG
    (Размер: 200.15KB, Загружено 292 раза)
  • Вложение: 75 DSC03829 1.JPG
    (Размер: 226.49KB, Загружено 303 раза)
  • Вложение: 79 DSC04025 1.JPG
    (Размер: 203.79KB, Загружено 302 раза)
  • Вложение: 78 DSC04026 1.JPG
    (Размер: 208.90KB, Загружено 301 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60150 является ответом на сообщение #60149] сб, 25 июля 2020 18:46 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

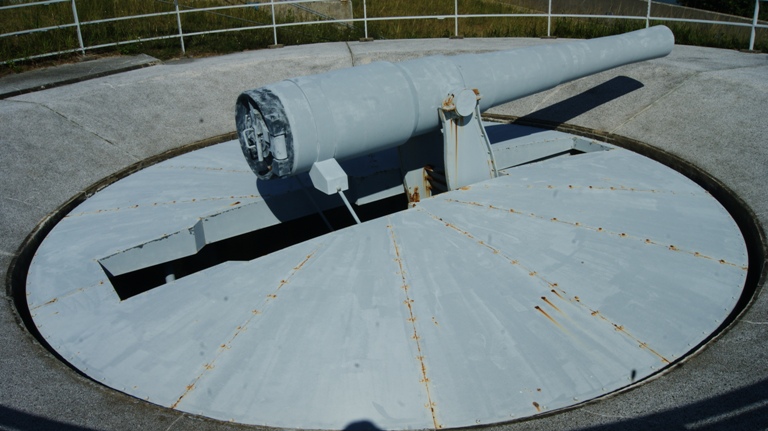

Третья батарея - это Lye Mun Redoubt Battery. Батарея построена в 1887 г. и ее первоначальное вооружение составляли 2х6-дюймовых береговых пушки на скрывающихся лафетах (6" BL Mk IV guns on Hydro Pneumatic Mk I Disappearing Mount), дальность стрельбы составляла 8300 м, в 1903 г. батарея подверглась модернизации и получила новые скрывающиеся станки (HP Mk III Disappearing Mounts), в 1904 г. 6-дюймовые орудия модернизированы до уровня BL Mk V, а в 1906 г. до уровня Mk VI. В 1909 г. на батарее уже не было орудий, а в 1910 г. она была исключена из табели вооружения, правда орудия остались на своих местах до 1935 г. В 1970 г. один из 6-дм стволов был найден во рву редута, а в 1982 г. найдена часть скрывающегося станка, теперь эти части находятся в музее в Англии в Вулвиче, а на батарее установлена копия орудия.

Размешается эта батарея непосредственно внутри форта-редута, что с одной стороны говорит о его модернизации, а с другой о том, что к моменту постройки батареи значение форта как средства сухопутной обороны уже значительно снизилось, иначе в него не стали бы устанавливать береговую батарею. Но о форте чуть позже.

index.php?t=getfile&id=32371&private=0

index.php?t=getfile&id=32372&private=0

index.php?t=getfile&id=32373&private=0

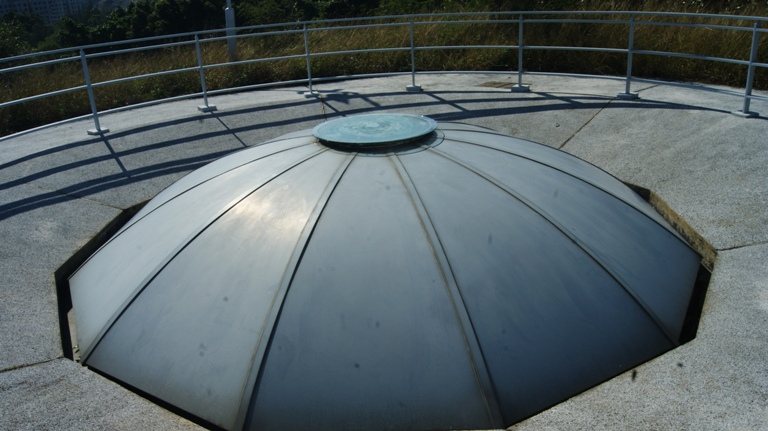

Второй орудийный дворик накрыт защитным куполом.

index.php?t=getfile&id=32374&private=0

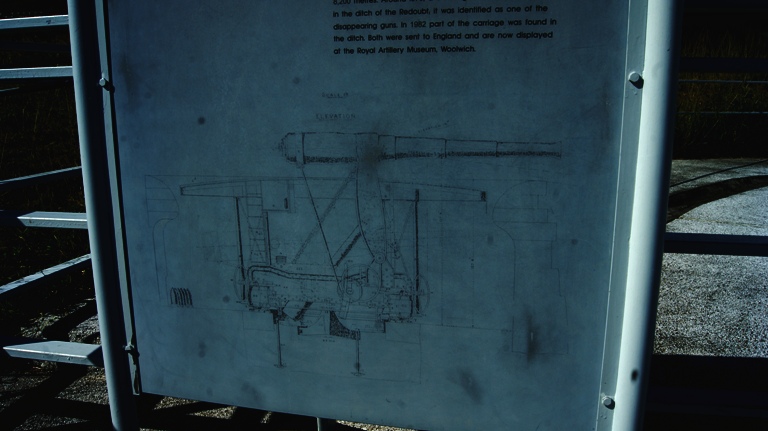

Рядом с двориками размещена схема, показывающая принцип действия орудия.

index.php?t=getfile&id=32375&private=0
  • Вложение: 81 DSC03884 1.JPG
    (Размер: 160.23KB, Загружено 282 раза)
  • Вложение: 82 DSC03885 1.JPG
    (Размер: 174.56KB, Загружено 290 раз)
  • Вложение: 83 DSC03886 1.JPG
    (Размер: 166.06KB, Загружено 303 раза)
  • Вложение: 84 DSC03879 1.JPG
    (Размер: 166.22KB, Загружено 295 раз)
  • Вложение: 85 DSC03882 1.JPG
    (Размер: 140.67KB, Загружено 302 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60151 является ответом на сообщение #60150] сб, 25 июля 2020 18:57 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

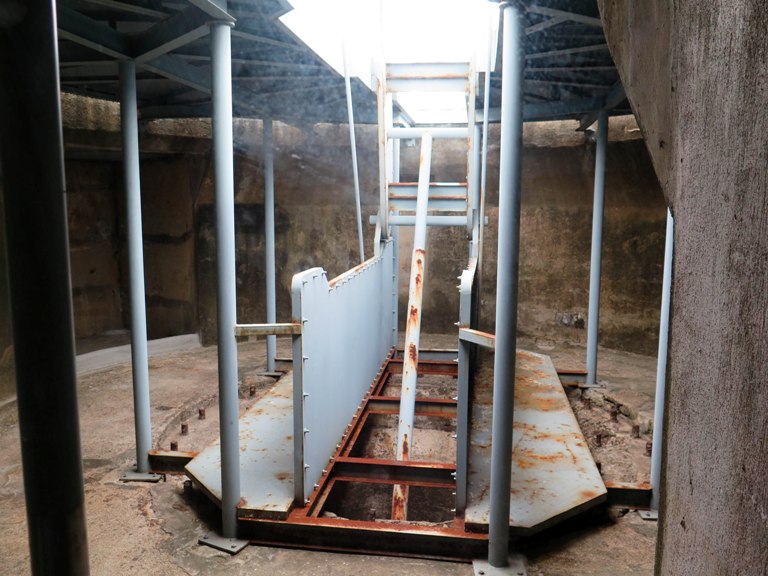

Сам внутри орудийных двориков не был, но это связано с коротким запасом времени, которое было для осмотра. Но на просторах интернета можно найти фотографии внутренней части двориков

index.php?t=getfile&id=32376&private=0

index.php?t=getfile&id=32377&private=0

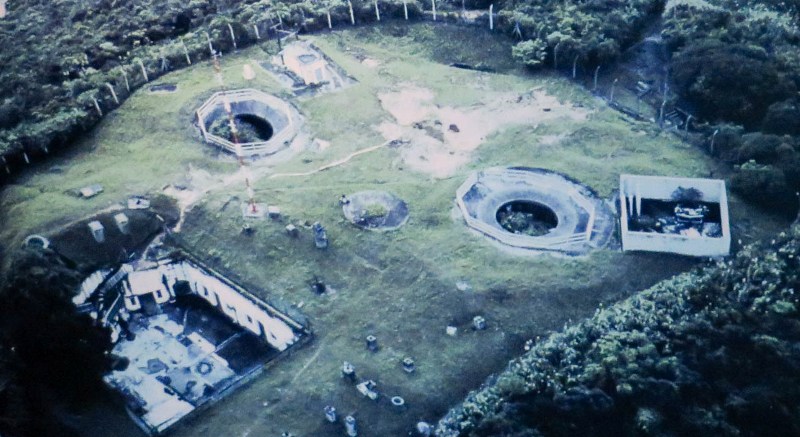

Также можно найти фотографию того, как редут с батареей для скрывающихся орудий выглядел до реставрации

index.php?t=getfile&id=32378&private=0

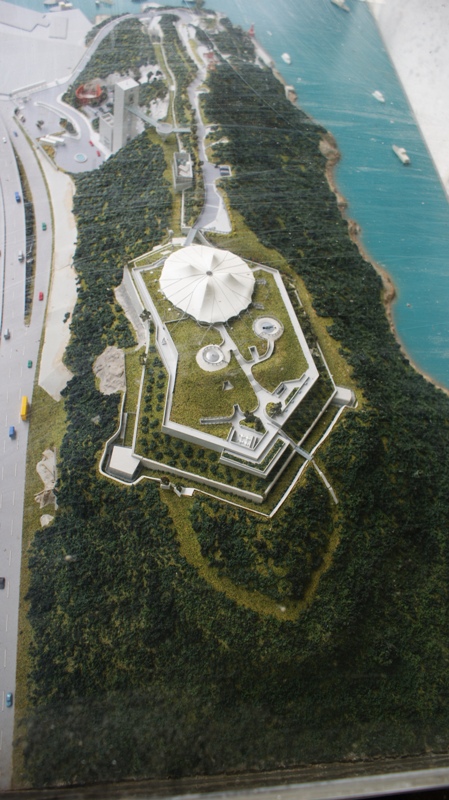

Еще можно обратиться к заброшенному и найденному по соседству макету музейных объектов

index.php?t=getfile&id=32379&private=0
  • Вложение: 86 IMG_8426 1.jpg
    (Размер: 105.70KB, Загружено 277 раз)
  • Вложение: 87 IMG_8427 1.jpg
    (Размер: 74.34KB, Загружено 273 раза)
  • Вложение: 4 IMG_8327 1.jpg
    (Размер: 110.97KB, Загружено 291 раз)
  • Вложение: 4 DSC09211 1.JPG
    (Размер: 214.46KB, Загружено 274 раза)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60152 является ответом на сообщение #60151] вс, 26 июля 2020 03:35 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...
Конечно необходимо подробнее остановится на торпедной батарее, построенной, как уже указал, в 1892-1894 гг.

Батарея была подземного типа, ее помещения располагались в скальной выработке. Лучше всего ее месторасположение можно понять, рассмотрев макет

index.php?t=getfile&id=32380&private=0

index.php?t=getfile&id=32381&private=0

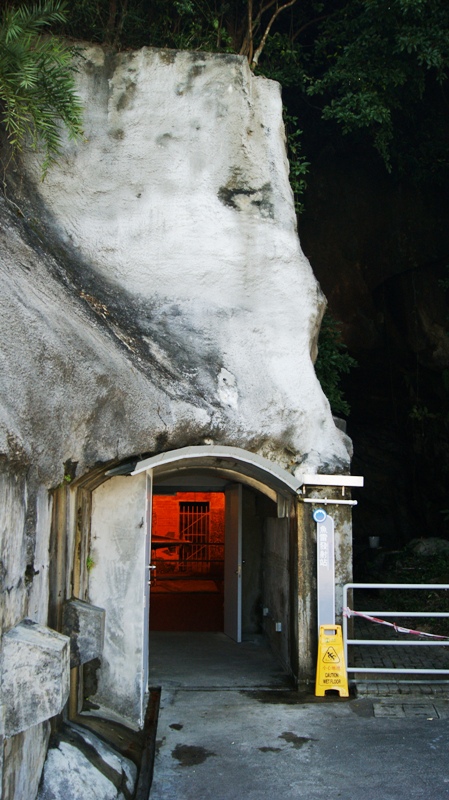

На первом фото вход в торпедную батарею находится рядом с красным буем, а на втором явно виден слип для торпед, как раз макет катера к нему "подплывает".

На местности расположение торпедной батареи выглядит таким образом:

index.php?t=getfile&id=32382&private=0

index.php?t=getfile&id=32385&private=0

Торпедная батарея состоит из зала хранилища торпед, помещения для хранения угля, помещения, где располагался паровой котел, помещения, где располагался паровой двигатель. Из хранилища торпеда помещалась на бетонную дорожку слип, а далее уже можно было вести огонь по цели, появившейся в секторе стрельбы. Управление огнем проводилось из наземного пункта управления.

index.php?t=getfile&id=32384&private=0
  • Вложение: 166 DSC09208 1.JPG
    (Размер: 144.58KB, Загружено 279 раз)
  • Вложение: 167 DSC09209 1.JPG
    (Размер: 155.50KB, Загружено 264 раза)
  • Вложение: 155 IMG_0023 1.JPG
    (Размер: 104.75KB, Загружено 265 раз)
  • Вложение: 165 IMG_0006 1.JPG
    (Размер: 72.99KB, Загружено 282 раза)
  • Вложение: 156 DSC04059 1.JPG
    (Размер: 208.41KB, Загружено 269 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60153 является ответом на сообщение #60152] вс, 26 июля 2020 03:41 Переход к предыдущему сообщенияПереход к следующему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

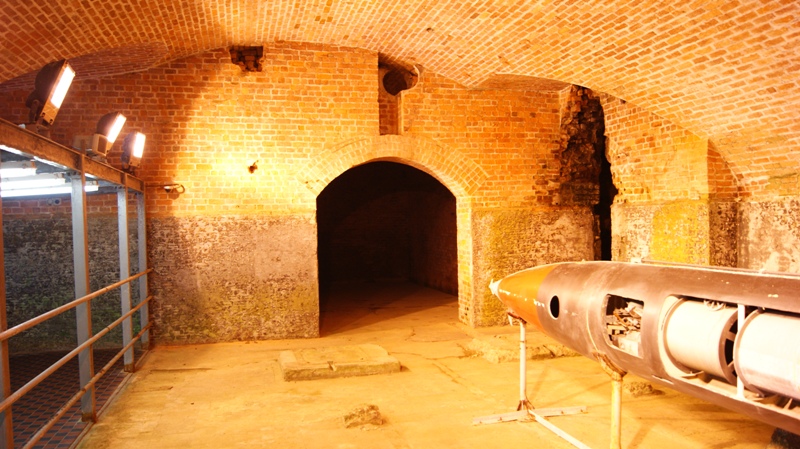

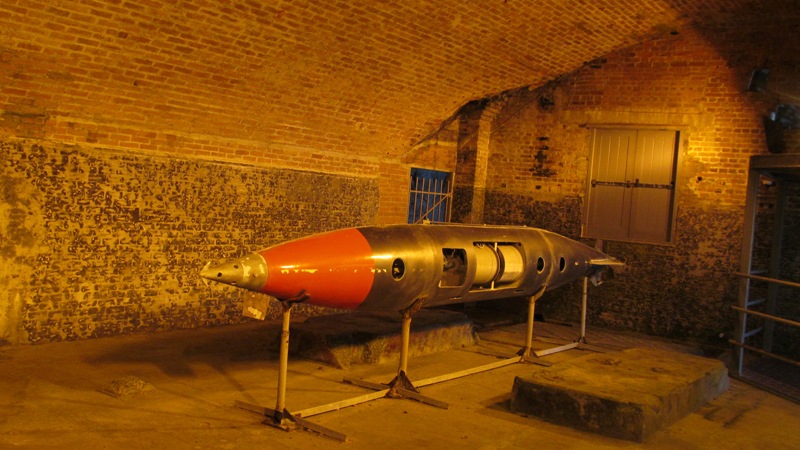

Непосредственно в зале для хранения торпед размещена копия торпеды. На снимках видно, что стены и покрытие зала выполнены из кирпича, т.е. эпоха бетона в Гонконге во время ее постройки еще на настала.

index.php?t=getfile&id=32386&private=0

index.php?t=getfile&id=32387&private=0

index.php?t=getfile&id=32388&private=0

index.php?t=getfile&id=32389&private=0

Собственно сам слип для торпед

index.php?t=getfile&id=32390&private=0
  • Вложение: 156 DSC04063 1.JPG
    (Размер: 233.07KB, Загружено 264 раза)
  • Вложение: 157 DSC04068 1.JPG
    (Размер: 226.82KB, Загружено 260 раз)
  • Вложение: 158 DSC04066 1.JPG
    (Размер: 239.33KB, Загружено 288 раз)
  • Вложение: 159 IMG_0014 1.JPG
    (Размер: 135.77KB, Загружено 252 раза)
  • Вложение: 161 IMG_0011 1.JPG
    (Размер: 94.73KB, Загружено 260 раз)


один дот держит взвод, двум дотам не страшна и рота
Re: Гонконг [сообщение #60154 является ответом на сообщение #60153] вс, 26 июля 2020 03:58 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Den_Nik
Сообщений: 800
Зарегистрирован: марта 2009
Географическое положение: город Владиво...

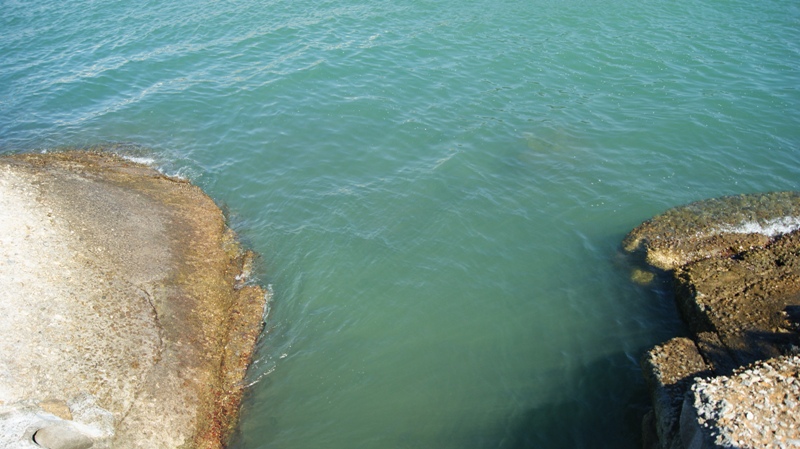

Снаружи слип выглядит таким образом

index.php?t=getfile&id=32391&private=0

index.php?t=getfile&id=32392&private=0

Пора переходить к описанию единственного в Гонконге сухопутного форта, названного «редутом», - Lye Mun Redoubt. Форт (редут) был предназначен для отражения атак со стороны десантировавшегося противника, был построен в 1887 году. Помимо него в Гонконге было построено еще два сухопутных укрепления, но назвать те укрепления фортами все же нельзя.
Форт (редут) имеет все необходимые атрибуты - ров, в котором расположены 3 капонира, и имеется каменный эскарп и контрэскарп, внутренний двор форта с кирпичными казармами, наверняка была и линия огня, но она не сохранилась, помимо этого имелся еще отдельный участок рва с капониром.

index.php?t=getfile&id=32393&private=0

index.php?t=getfile&id=32394&private=0

index.php?t=getfile&id=32395&private=0

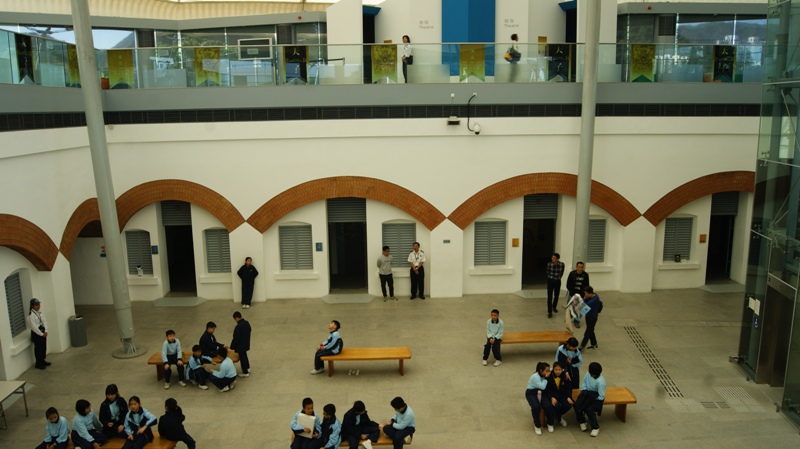

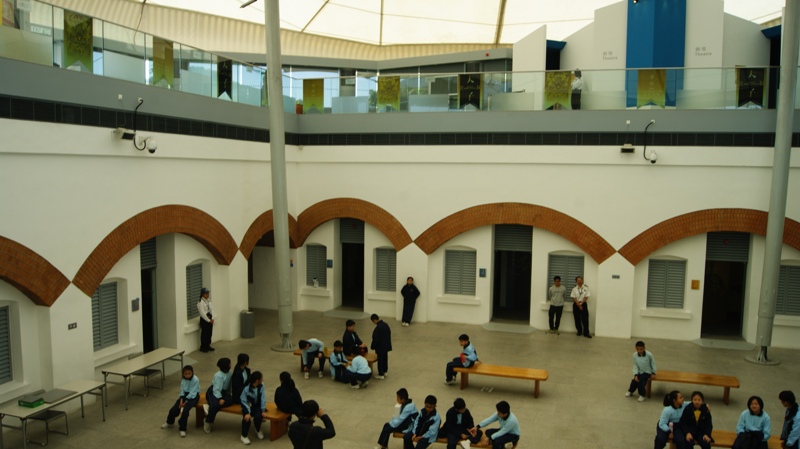

На фотографиях виден внутренний двор форта (редута)
  • Вложение: 162 DSC04046 1.JPG
    (Размер: 186.92KB, Загружено 246 раз)
  • Вложение: 163 DSC04048 1.JPG
    (Размер: 160.46KB, Загружено 249 раз)
  • Вложение: 6 DSC03862 1.JPG
    (Размер: 159.03KB, Загружено 256 раз)
  • Вложение: 7 DSC03865 1.JPG
    (Размер: 171.40KB, Загружено 242 раза)
  • Вложение: 10 DSC03857 1.JPG
    (Размер: 153.94KB, Загружено 234 раза)


один дот держит взвод, двум дотам не страшна и рота
