Русское укрепление 19 века в Таллинском заливе [сообщение #22358] чт, 09 сентября 2010 15:58 Переход к следующему сообщения
artilleryman_84
Сообщений: 124
Зарегистрирован: сентября 2010
Строительные работы по возведению Белой башни на острове Малый Карлос (ныне полуостров Вяйке Пальяссар) начались в 1821 году после окончания нового плана фортификации Таллина. Цель соруженной башни была усилить оборону Таллина с моря. Башня вскоре была названа Белой поскольку была сложена из обтесанных известняковых плит и привлекала взгляд белым цветом стен. Башня. Башня была построена в 1824 году

Поддерживалась деревянными сваями забитыми на 12 метров в землю
Высота 12 метров
Диаметр 23 метра
Толщина стен 1,5 метра

3-ярусное сооружене из известняка. Средняя часть Белой башни не имела потолочного перекрытия, здесь были только лестницы и подъемные механизмы для боеприпасов. Склады боеприпасов были в подвальном этаже. Ниже был колодец, из которого излишняя вода спускалась по канаве в море.
Вход в башню был на первом этаже. Пушечные амбразуры были расположены в стенах на 1-ом этаже, 12 орудийных амбразур были на втором этаже. Верхняя площадка была покрыта кровлей в 1824 году. Башню окружал заполненный водой ров 10 метровой ширины и 2,5 метрой глубины.
Башня была исключена из списка укреплений в 1854 году. Внутренняя часть помещений была разрушена из-за опасения попадания башни в руки неприятеля во время Крымской войны, когда флот противника находился в Балтийском море.
Позднее Белая башня была использована как артиллерийская мишень во время учений российского императорского флота.

index.php?t=getfile&id=9061&private=0
  • Вложение: toForum.jpg
    (Размер: 194.66KB, Загружено 1107 раз)

[Обновления: чт, 09 сентября 2010 16:12] от Модератора

Известить модератора

Re: Русское укрепление 19 века в Таллинском заливе [сообщение #22362 является ответом на сообщение #22358] чт, 09 сентября 2010 17:28 Переход к предыдущему сообщенияПереход к следующему сообщения
Orlangur
Сообщений: 1390
Зарегистрирован: мая 2009
Географическое положение: Karjalan Kannas

Поискав минуты в google нашел в одном из ЖЖ
вот такие чертежи

http://photofile.ru/photo/dimz/3551110/77286926.jpg

http://photofile.ru/photo/dimz/3551110/77286928.jpg

-----
Взял от сюда


С Уважением Орлангур
Re: Русское укрепление 19 века в Таллинском заливе [сообщение #22390 является ответом на сообщение #22362] пт, 10 сентября 2010 13:18 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6595
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
А на разрезе слева карандашом пририсована обваловка. Явно кто-то выражал "мысли вслух", причем в двух вариантах:
обваловка до уровня перекрытия первого этажа и
обсыпка на всю высоту с опиранием на доп. стену.

Такие "мысли вслух" частенько приходится наблюдать на старых чертежах. Smile
Re: Русское укрепление 19 века в Таллинском заливе [сообщение #22391 является ответом на сообщение #22390] пт, 10 сентября 2010 13:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Burnast
Сообщений: 304
Зарегистрирован: августа 2008
Географическое положение: Украина
Разрез башни напоминает контрукцию двух "малых" башен Львовской Цитадели, австрийское зодчество..но на 30 лет позже.
Re: Русское укрепление 19 века в Таллинском заливе [сообщение #22638 является ответом на сообщение #22358] сб, 18 сентября 2010 17:09 Переход к предыдущему сообщенияПереход к следующему сообщения
artilleryman_84
Сообщений: 124
Зарегистрирован: сентября 2010
"Погребной" этаж - оригинал надписи на чертеже. План подвала укрепления Белая башня. Стенд с описанием и этими чертежами сейчас - сентябрь 2010 года расположен рядом с остатками укрепления.
  • Вложение: IMGP2712.JPG
    (Размер: 171.30KB, Загружено 363 раза)

[Обновления: ср, 27 октября 2010 19:56] от Модератора

Известить модератора

Re: Русское укрепление 19 века в Таллинском заливе [сообщение #23775 является ответом на сообщение #22638] вт, 19 октября 2010 01:15 Переход к предыдущему сообщенияПереход к следующему сообщения
artilleryman_84
Сообщений: 124
Зарегистрирован: сентября 2010

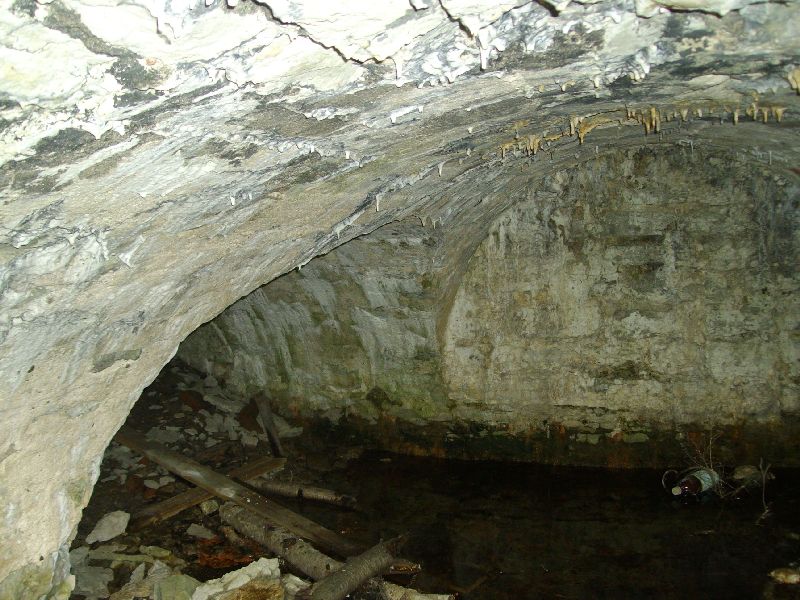

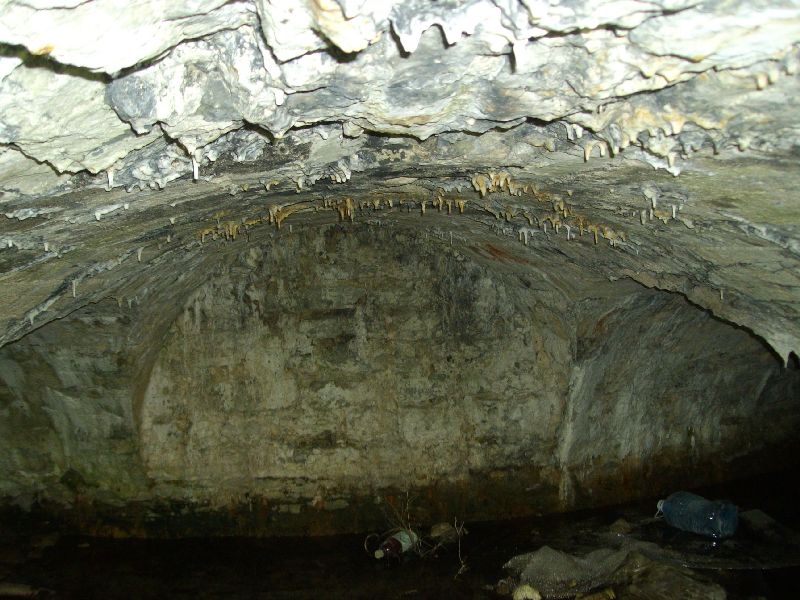

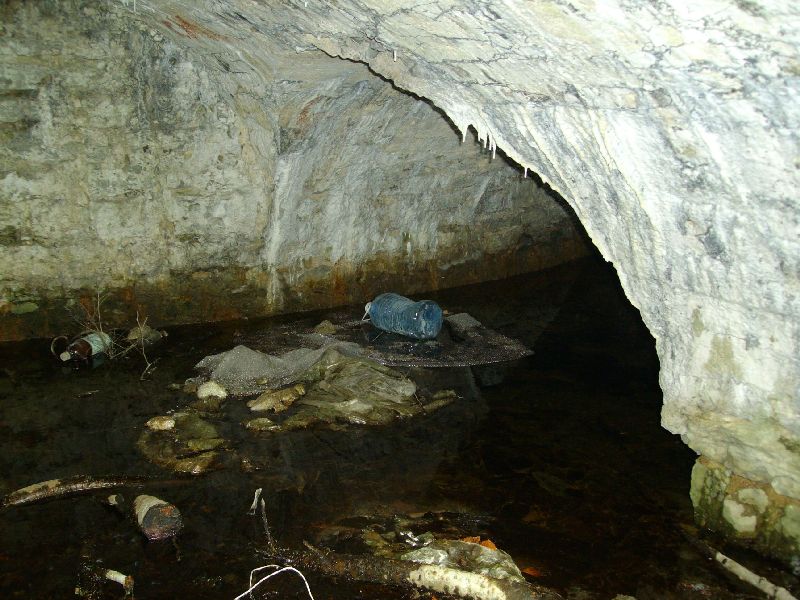

Круговая галерея -
index.php?t=getfile&id=9374&private=0

index.php?t=getfile&id=9375&private=0

index.php?t=getfile&id=9376&private=0

index.php?t=getfile&id=9377&private=0

index.php?t=getfile&id=9378&private=0
  • Вложение: 1.jpg
    (Размер: 175.06KB, Загружено 930 раз)
  • Вложение: 2.jpg
    (Размер: 182.75KB, Загружено 906 раз)
  • Вложение: 3.jpg
    (Размер: 102.06KB, Загружено 902 раза)
  • Вложение: 4.jpg
    (Размер: 115.15KB, Загружено 906 раз)
  • Вложение: 5.jpg
    (Размер: 104.90KB, Загружено 900 раз)

[Обновления: ср, 27 октября 2010 19:55] от Модератора

Известить модератора

Re: Русское укрепление 19 века в Таллинском заливе [сообщение #59571 является ответом на сообщение #23775] пт, 20 марта 2020 22:40 Переход к предыдущему сообщенияПереход к следующему сообщения
artilleryman_84
Сообщений: 124
Зарегистрирован: сентября 2010
index.php?t=getfile&id=32159&private=0

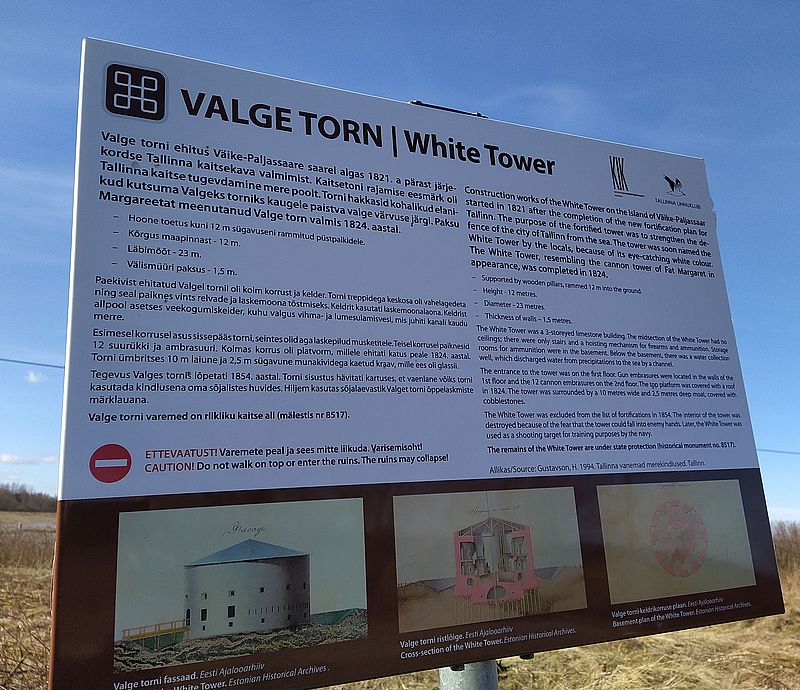

Через 10 лет. Русского языка на новом информационном щите уже нет...

index.php?t=getfile&id=32160&private=0

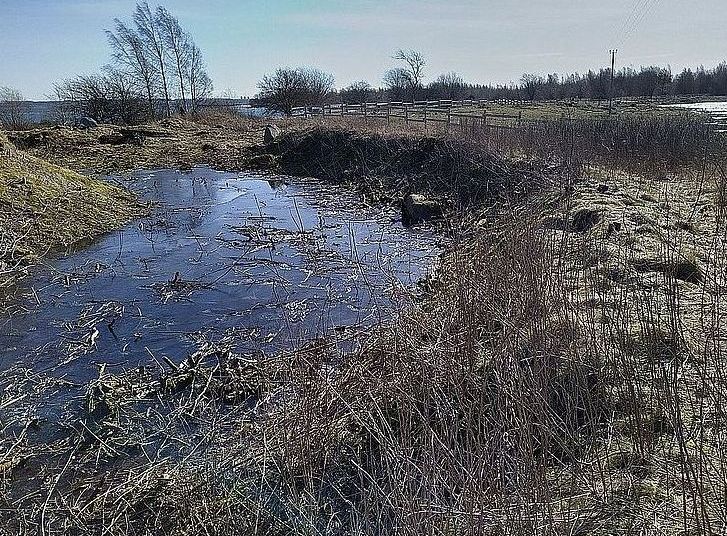

Однако расчищены окрестности. Видны остатки вала и ров.
  • Вложение: rov.jpg
    (Размер: 197.57KB, Загружено 237 раз)
  • Вложение: Nadpis.jpg
    (Размер: 132.31KB, Загружено 240 раз)

[Обновления: пт, 20 марта 2020 22:48]

Известить модератора

Re: Русское укрепление 19 века в Таллинском заливе [сообщение #59581 является ответом на сообщение #59571] вт, 24 марта 2020 14:05 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6595
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Да, на русском логично было бы написать. Русские очень активно ездят в Эстонию.
Re: Русское укрепление 19 века в Таллинском заливе [сообщение #59582 является ответом на сообщение #59581] вт, 24 марта 2020 18:58 Переход к предыдущему сообщенияПереход к следующему сообщения
RoMa
Сообщений: 58
Зарегистрирован: февраля 2020
Географическое положение: Sinimae, Estonia
Stas-Vorobiev писал(а) вт, 24 марта 2020 14:05
Русские очень активно ездят в Эстонию.

Они ещё тут и живут))) треть примерно. Со щитами у нас сейчас новая национальная забава. По-русски будет две строчки ни а чём, зато на эстонском раздут слон из мухи. И типичная концовочка- "а потом приехали русские на танке и всё тут разрушили" Вся русская и советская история старательно затирается и затаптывается.
Re: Русское укрепление 19 века в Таллинском заливе [сообщение #59587 является ответом на сообщение #59582] чт, 26 марта 2020 22:17 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Stas-Vorobiev
Сообщений: 6595
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Так вот это и сомнительно. Именно такая мысль (о старательном затаптывании всего русского и советского) старательно продвигается российскими "СМИ", но когда приезжаешь в ту же Эстонию или в Латвию, то частенько приходится видеть вещи, которые так или иначе противоречат этой мысли.
