Re: Крепость Карс [сообщение #57315 является ответом на сообщение #55545] вт, 13 марта 2018 07:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Тели табя - это та полукруглая штука, по назначению которой мы тут много дискутировали?
Re: Крепость Карс [сообщение #57316 является ответом на сообщение #57315] вт, 13 марта 2018 12:55 Переход к предыдущему сообщенияПереход к следующему сообщения
ЛеонК
Сообщений: 157
Зарегистрирован: апреля 2012
Географическое положение: Петербург
да ,насколько я понимаю к 1877му оно использовалось как тюрьма . Зато на карте 1899 видна та батарея к западу от него остатки которой заметны и сейчас , на картах 1855го и 1877го её нет
Re: Крепость Карс [сообщение #57325 является ответом на сообщение #55545] пт, 16 марта 2018 19:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Двигаемся дальше. Напоминаю, что работы показаны по состоянию на 10.11.1899 г.

Главная ограда.

https://pp.userapi.com/c841623/v841623244/7aff0/GLOFPsTBMNE.jpg
https://pp.userapi.com/c841623/v841623244/7b00b/eFpVf8bM97M.jpg

10 маленьких буковок "п" -- это
https://pp.userapi.com/c824203/v824203238/c5579/Gb0sCjSc8FQ.jpg

Как они выглядят, я уже показывал.

Буковка "д" -- это
https://pp.userapi.com/c824203/v824203238/c556f/qFQxfUhbHWs.jpg

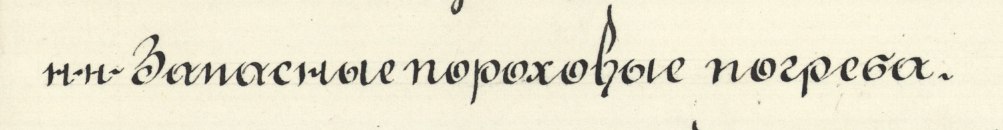

Буковка "н" тоже уже была, это
https://pp.userapi.com/c841122/v841122794/7716e/W4AnvhvZe8o.jpg

Буковка "и"
https://pp.userapi.com/c840337/v840337298/65b4d/e297y75AppA.jpg

Буква "р" (раз, два)
https://pp.userapi.com/c841623/v841623804/7aa31/wIUU6Cc8xz4.jpg

Под буквой "ъ" скрывается весьма любопытное обозначение
https://pp.userapi.com/c841623/v841623804/7aa67/czp_XdQcYHU.jpg

А вот под буковкой "с" уже скрывается весьма интересное сооружение, никак не детектируемое сверху, и которое открылось только благодаря архиву.
https://pp.userapi.com/c841623/v841623804/7aa75/nAwYoL2tbfc.jpg
Кстати, это уже третья вариация на тему наименования тоннельного сооружения, указанного в отчетном плане, и дальше сооружений под этой буквой будет ещё три.

Ну и большая "Л" -- это у нас дорога на передовые западные форты.
https://pp.userapi.com/c841623/v841623804/7aa86/4GLwbF6X7pM.jpg

Совсем забыл -- видите очертания этого бастионного укрепленьица за главной оградой? Я долго думал, что же это, и наконец открыв карту штурма за 1877 год, до меня дошло -- это же укрепление Инглис, позже в 1879 году переименованное в форт «Князь Святополк-Мирский»! И только после этого я разглядел его сверху со спутника, а до этого помещал его на этот треугольный выступ главной ограды. Как видно, старое укрепление оставили, но никак не задействовали в новой системе обороны.
Re: Крепость Карс [сообщение #57326 является ответом на сообщение #55545] пт, 16 марта 2018 19:52 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Кстати, ещё что интересно -- на карте показаны "капонирные" выступы, но тем не менее, самих капониров не обозначено. Что это -- ещё не построили или они уже существуют, но их просто не стали показывать??
Если что, то как минимум один нынче существует и выглядит вот так.
http://photos.wikimapia.org/p/00/06/65/24/79_full.jpg
Re: Крепость Карс [сообщение #57327 является ответом на сообщение #57326] сб, 17 марта 2018 00:25 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6310
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Интересно, а кто отмечает все эти объекты в Викимапии? )))
Re: Крепость Карс [сообщение #57328 является ответом на сообщение #55545] сб, 17 марта 2018 11:12 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
А и действительно - "кто же это сделал-то?!" /Людвиг Аристархович/ (це) Cool
Re: Крепость Карс [сообщение #57334 является ответом на сообщение #57326] сб, 17 марта 2018 19:27 Переход к предыдущему сообщенияПереход к следующему сообщения
ЛеонК
Сообщений: 157
Зарегистрирован: апреля 2012
Географическое положение: Петербург
можно предположить что стрелковые капониры построены сильно ранее ,тут ведь указаны сооружения по которым велась или ведётся работа в рамках текущего этапа модернизации крепости
Судя по всему на месте остался только форт Александр 2й ,и то капитально перестроенный , остальные срыты (кроме ф. Инглис) и построены на новом обводе ,несколько расширенном и в совсем иной конфигурации

[Обновления: сб, 17 марта 2018 19:35]

Известить модератора

Re: Крепость Карс [сообщение #57335 является ответом на сообщение #57334] сб, 17 марта 2018 20:55 Переход к предыдущему сообщенияПереход к следующему сообщения
Stas-Vorobiev
Сообщений: 6310
Зарегистрирован: июня 2008
Географическое положение: Санкт-Петербу...
Ну, это в напольной части капонира амбразуры стрелковые - обычно для обороны пространства перед головой капонира только такие и делали. Но основное вооружение капонира - обычно пушки. Есть фото этого каменного капонира сбоку?
Re: Крепость Карс [сообщение #57336 является ответом на сообщение #57334] сб, 17 марта 2018 21:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Но, получается, эти капониры точно наши, а не от турок остались, верно? Я чтобы уже точно уточнить, мне просто такая (если это наша) архитектура непривычна, вот и переспрашиваю -)
Re: Крепость Карс [сообщение #57337 является ответом на сообщение #57335] сб, 17 марта 2018 21:09 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Ник Старк
Сообщений: 621
Зарегистрирован: февраля 2009
Географическое положение: Владивосток
Stas-Vorobiev писал(а) вс, 18 марта 2018 02:55
Ну, это в напольной части капонира амбразуры стрелковые - обычно для обороны пространства перед головой капонира только такие и делали. Но основное вооружение капонира - обычно пушки. Есть фото этого каменного капонира сбоку?

Сбоку, к сожалению, нету.
