26-й "Сортавальский" укрепрайон [сообщение #48215] вт, 04 февраля 2014 07:21 Переход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

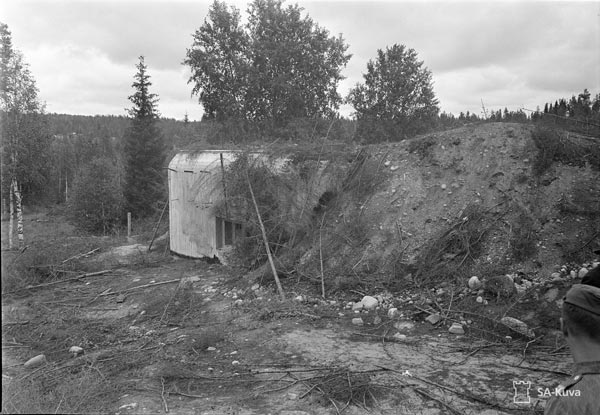

Кангаскюля. 31 августа 1941 года:
index.php?t=getfile&id=23026&private=0

index.php?t=getfile&id=23027&private=0

index.php?t=getfile&id=23028&private=0

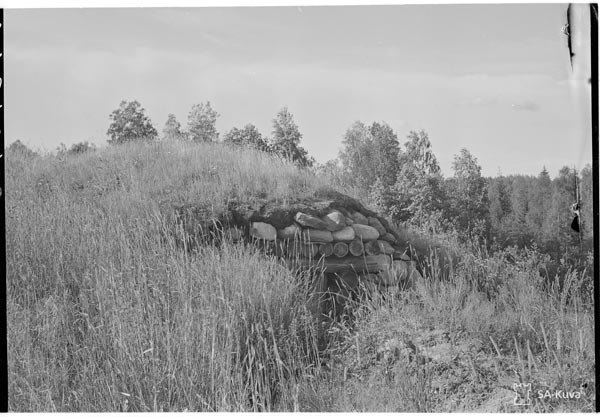

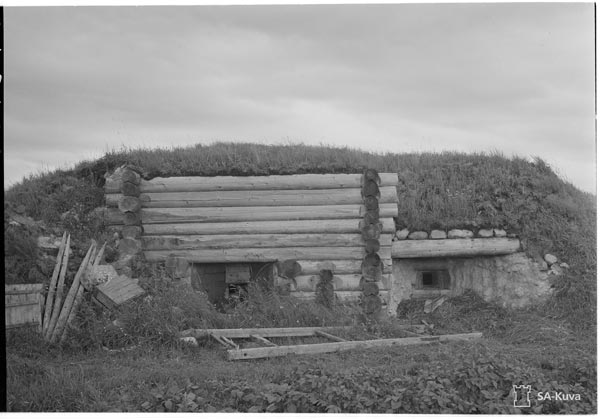

Дерево-земляная огневая точка:
index.php?t=getfile&id=23029&private=0

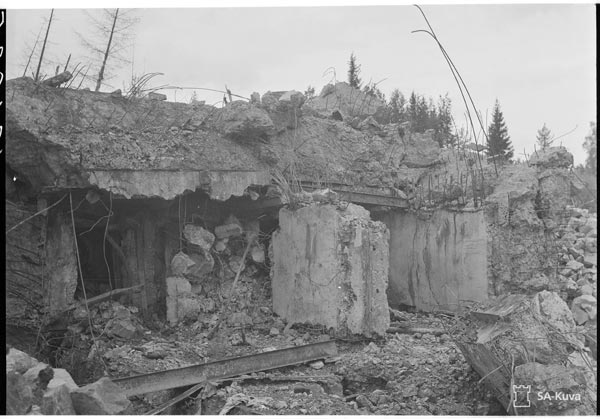

Далее фото из Кумуримяки. 13 июля 1943 года:
index.php?t=getfile&id=23030&private=0
Не государственная ли это граница???
  • Вложение: 44006.jpg
    (Размер: 55.81KB, Загружено 1375 раз)
  • Вложение: 44007.jpg
    (Размер: 60.83KB, Загружено 957 раз)
  • Вложение: 44008.jpg
    (Размер: 77.36KB, Загружено 1176 раз)
  • Вложение: 98094.jpg
    (Размер: 103.66KB, Загружено 768 раз)
  • Вложение: 131924.jpg
    (Размер: 37.49KB, Загружено 994 раза)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: вт, 04 февраля 2014 07:31]

Известить модератора

Re: 26-й "Сортавальский" укрепрайон [сообщение #48216 является ответом на сообщение #48215] вт, 04 февраля 2014 07:22 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
index.php?t=getfile&id=23031&private=0

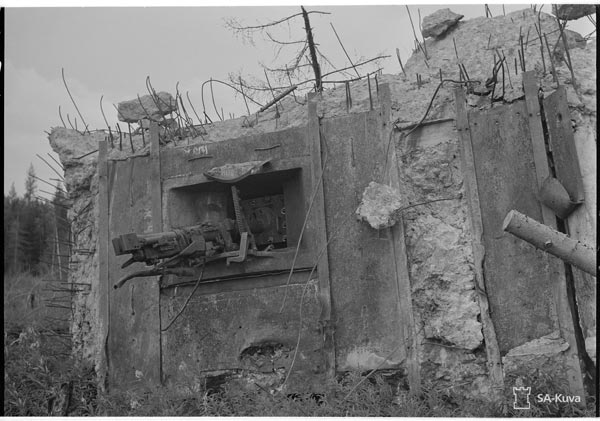

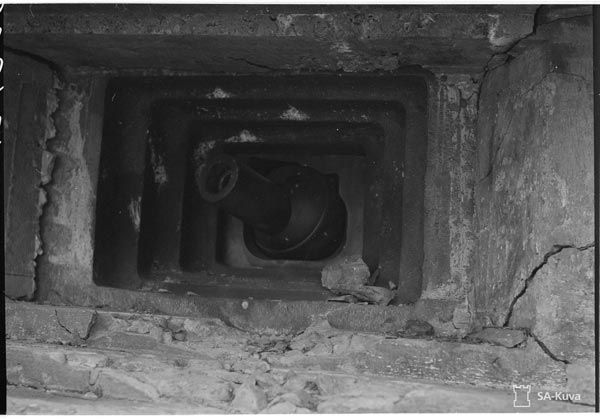

ДОТ-4
index.php?t=getfile&id=23032&private=0

index.php?t=getfile&id=23033&private=0

index.php?t=getfile&id=23034&private=0

index.php?t=getfile&id=23035&private=0
  • Вложение: 131925.jpg
    (Размер: 52.65KB, Загружено 1030 раз)
  • Вложение: 131927.jpg
    (Размер: 54.39KB, Загружено 1065 раз)
  • Вложение: 131928.jpg
    (Размер: 39.23KB, Загружено 963 раза)
  • Вложение: 131930.jpg
    (Размер: 63.70KB, Загружено 913 раз)
  • Вложение: 131931.jpg
    (Размер: 44.41KB, Загружено 898 раз)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: вт, 04 февраля 2014 07:32]

Известить модератора

Re: 26-й "Сортавальский" укрепрайон [сообщение #48217 является ответом на сообщение #48216] вт, 04 февраля 2014 07:23 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб
index.php?t=getfile&id=23036&private=0

index.php?t=getfile&id=23037&private=0

index.php?t=getfile&id=23038&private=0

index.php?t=getfile&id=23039&private=0

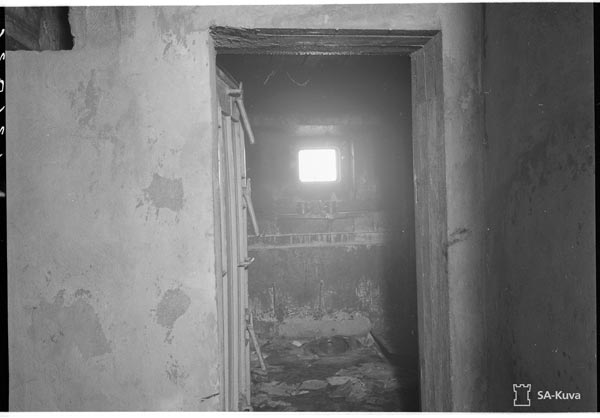

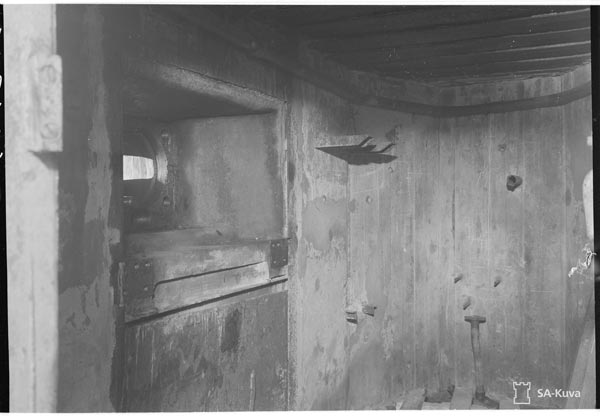

Станок похоже был установлен:
index.php?t=getfile&id=23040&private=0
  • Вложение: 131933.jpg
    (Размер: 26.44KB, Загружено 693 раза)
  • Вложение: 131934.jpg
    (Размер: 36.88KB, Загружено 742 раза)
  • Вложение: 131935.jpg
    (Размер: 30.44KB, Загружено 977 раз)
  • Вложение: 131936.jpg
    (Размер: 27.45KB, Загружено 936 раз)
  • Вложение: 131937.jpg
    (Размер: 29.88KB, Загружено 902 раза)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: вт, 04 февраля 2014 07:33]

Известить модератора

Re: 26-й "Сортавальский" укрепрайон [сообщение #48218 является ответом на сообщение #48217] вт, 04 февраля 2014 07:26 Переход к предыдущему сообщенияПереход к следующему сообщения
karjala
Сообщений: 1824
Зарегистрирован: июня 2008
Географическое положение: СПб

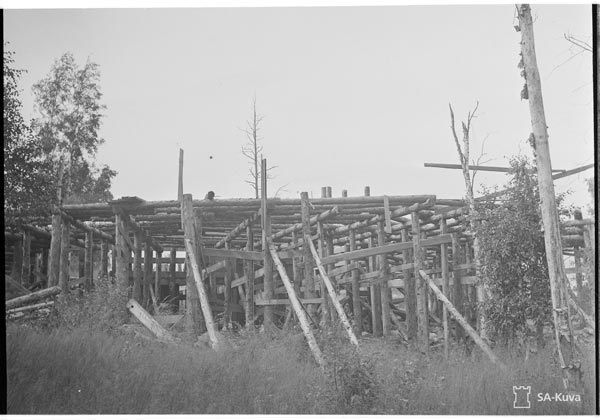

Слева, похоже грубо сделанная "пирамида". А деревянный настил - в казарме похоже?
index.php?t=getfile&id=23041&private=0

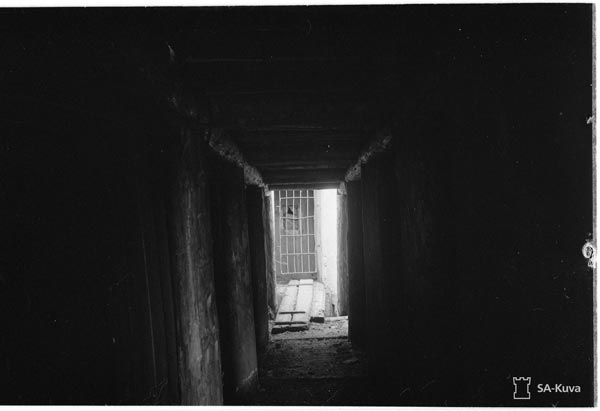

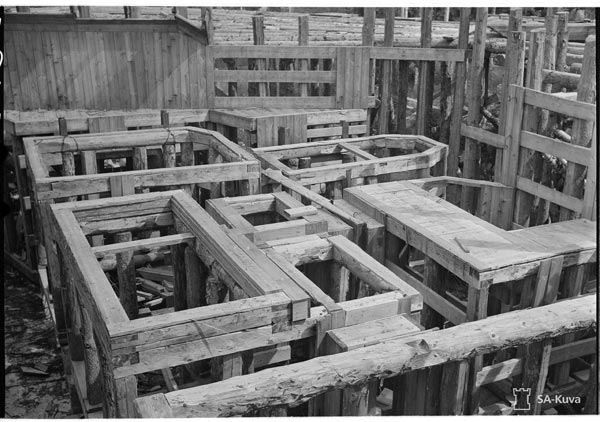

А это похоже на галерею, ведущую к сооружению.
index.php?t=getfile&id=23042&private=0

index.php?t=getfile&id=23043&private=0

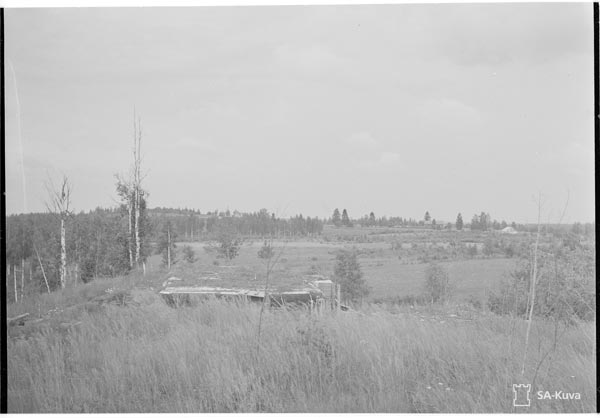

Кааламо. 13 июля 1943 года:
index.php?t=getfile&id=23044&private=0

Ваннисенмяки. 13 июля 1943 года:
index.php?t=getfile&id=23045&private=0
  • Вложение: 131938.jpg
    (Размер: 30.66KB, Загружено 932 раза)
  • Вложение: 131939.jpg
    (Размер: 17.36KB, Загружено 1071 раз)
  • Вложение: 131940.jpg
    (Размер: 33.75KB, Загружено 940 раз)
  • Вложение: 131941.jpg
    (Размер: 40.66KB, Загружено 937 раз)
  • Вложение: 131946.jpg
    (Размер: 53.85KB, Загружено 917 раз)


Музей военной археологии МОО "Северо-Запад" // Реконструкция SFK

[Обновления: вт, 04 февраля 2014 07:28]

Известить модератора

Re: 26-й "Сортавальский" укрепрайон [сообщение #62076 является ответом на сообщение #48215] чт, 26 мая 2022 22:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Eugenius
Сообщений: 248
Зарегистрирован: октября 2014
Географическое положение: Санкт-Петербу...
Появилась возможность сравнить некоторые фотографии с SA-Kuva, выложенные выше Сергеем Малаховым, с современными видами - решил поделиться.

В районе Кангаскюля ничего обнаружить не удалось. Около "магистральной" (по местным меркам того времени) финской дороги, до сих пор используемой пограничниками, никаких объектов не обнаружилось, хотя по логике, ее должны были перекрыть в первую очередь. Отсутствие каких-либо карт расположения объектов плюс близость границы делают простое обшаривание местности затруднительным. Единственное, что удалось обнаружить - это некое подобие НП. На склоне холма буквально в 150 м от границы вырыта яма, дно дополнительно углублено, и построена стенка из камней, образующая небольшую площадку. Никакое вооружение там не разместить, а вот что-то вроде стереотрубы вполне можно.

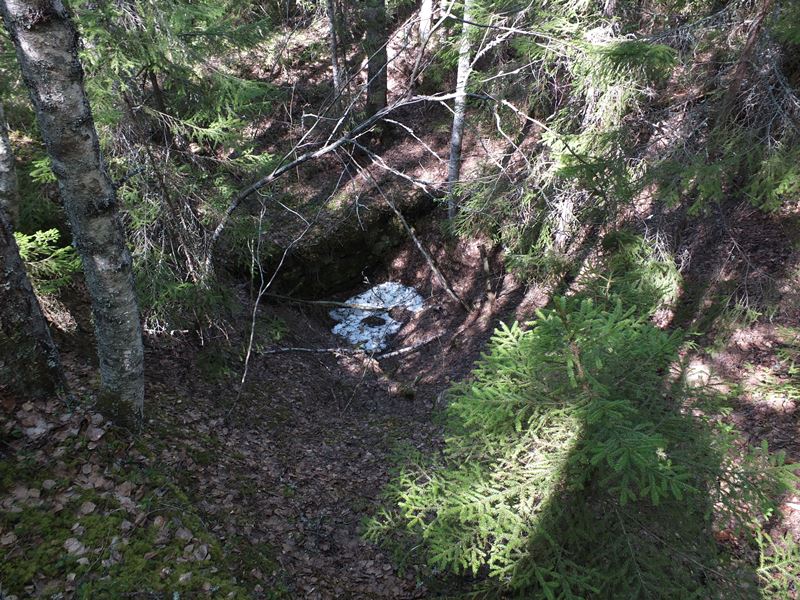

Вид на "дополнительную яму" и стенку:

index.php?t=getfile&id=34155&private=0

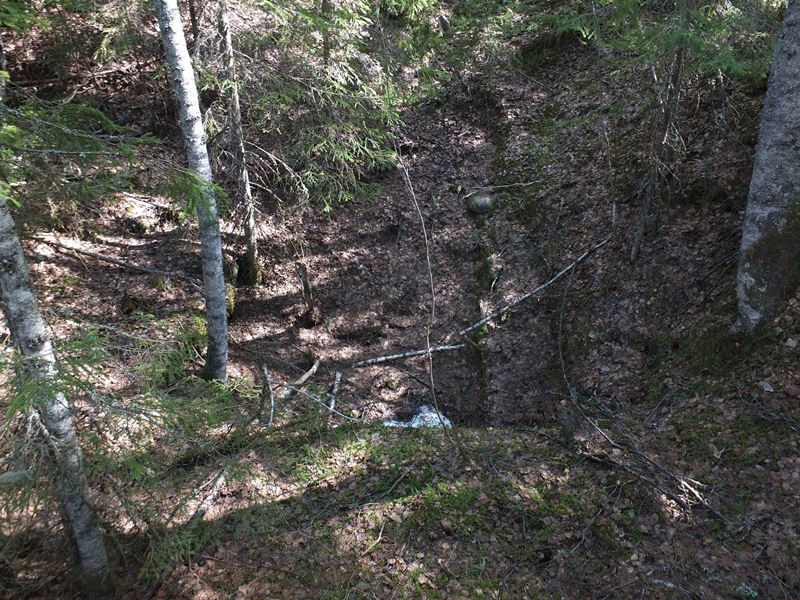

Стенка ближе. Да, в карельских лесах еще кое-где снег лежит:

index.php?t=getfile&id=34156&private=0

Вид со стороны "противника":

index.php?t=getfile&id=34157&private=0

Впрочем, объект может быть и послевоенной постройки.

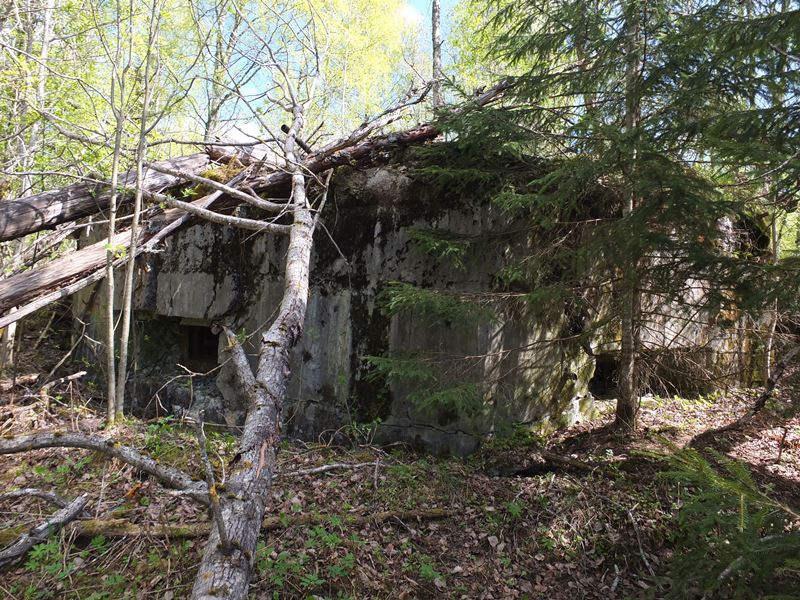

В районе Кумуринмяки есть один полностью разрушенный объект, амбразурные узлы не обнаружены, но возможно, они пошли в металлолом уже после войны, и именно он изображен на фото SA-Kuva 131925, 131927 и 131928 выше. А второй объект вполне идентифицируется - ОППК, 1 х ДОТ-4, 1 х НПС-3, 1 х ПЗ-39 для обороны входа:

index.php?t=getfile&id=34159&private=0

index.php?t=getfile&id=34158&private=0

Сравните с фотографиями 131934 и 131937 выше.
Re: 26-й "Сортавальский" укрепрайон [сообщение #62077 является ответом на сообщение #48215] чт, 26 мая 2022 22:52 Переход к предыдущему сообщенияПереход к следующему сообщения
Eugenius
Сообщений: 248
Зарегистрирован: октября 2014
Географическое положение: Санкт-Петербу...
Еще один вид, но тут съемке помешало солнце:

index.php?t=getfile&id=34164&private=0

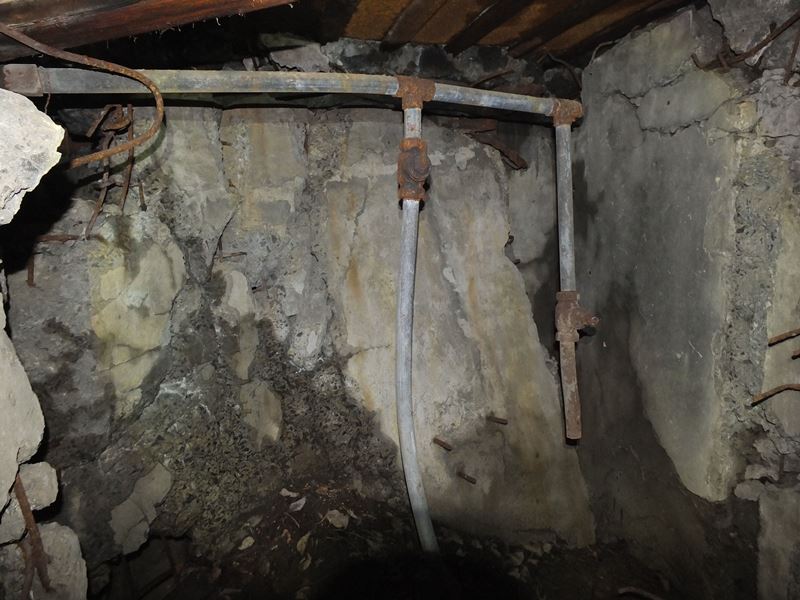

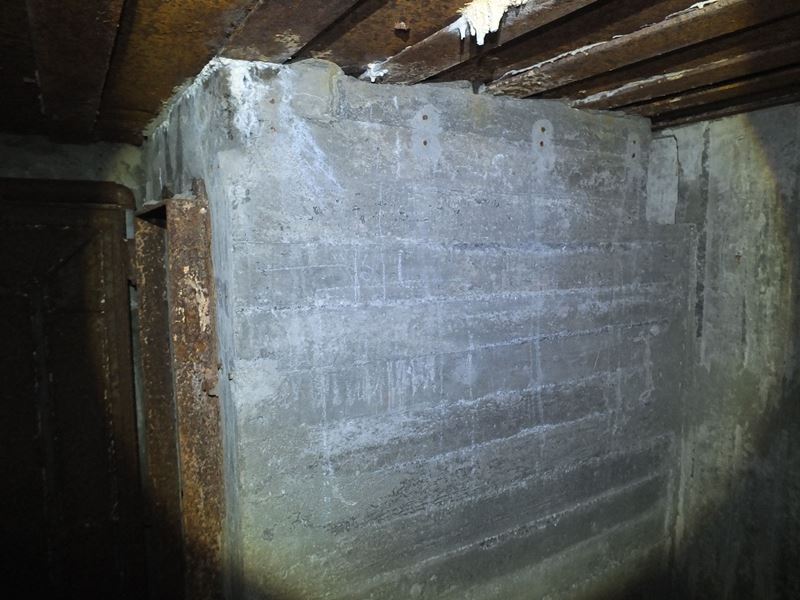

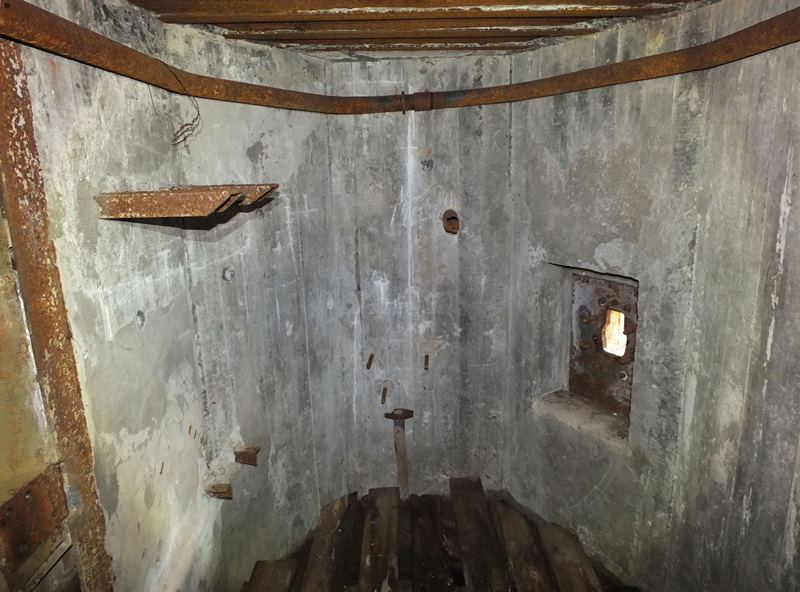

Внутри есть выгородка непонятного предназначения, на ее боковой стенке видна разметка для размещения внутреннего оборудования, сделанная строителями объекта:

index.php?t=getfile&id=34160&private=0

index.php?t=getfile&id=34161&private=0

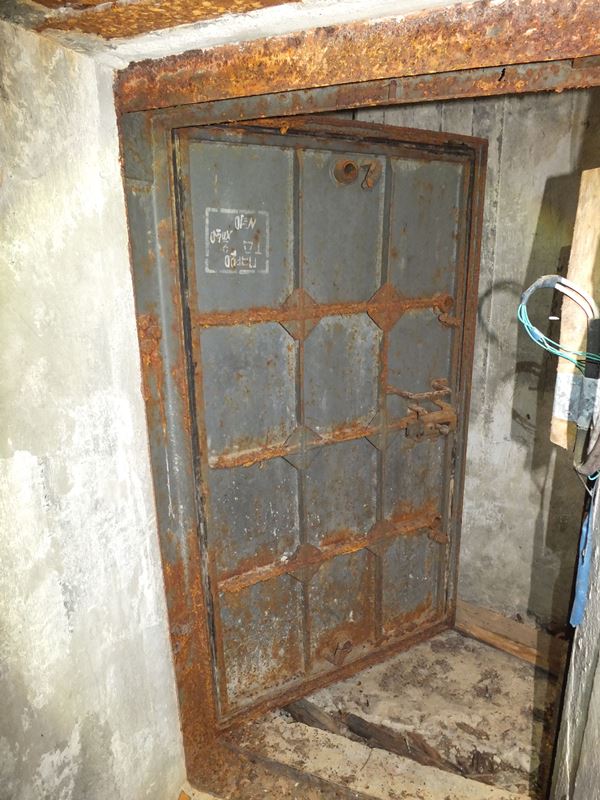

Сохранилась вполне аутентичная дверь; я выделил фрагмент снимка с клеймом и перевернул изображение - дата XII40 хорошо видна:

index.php?t=getfile&id=34162&private=0

index.php?t=getfile&id=34163&private=0
Re: 26-й "Сортавальский" укрепрайон [сообщение #62078 является ответом на сообщение #48215] чт, 26 мая 2022 23:08 Переход к предыдущему сообщенияПереход к следующему сообщения
Eugenius
Сообщений: 248
Зарегистрирован: октября 2014
Географическое положение: Санкт-Петербу...

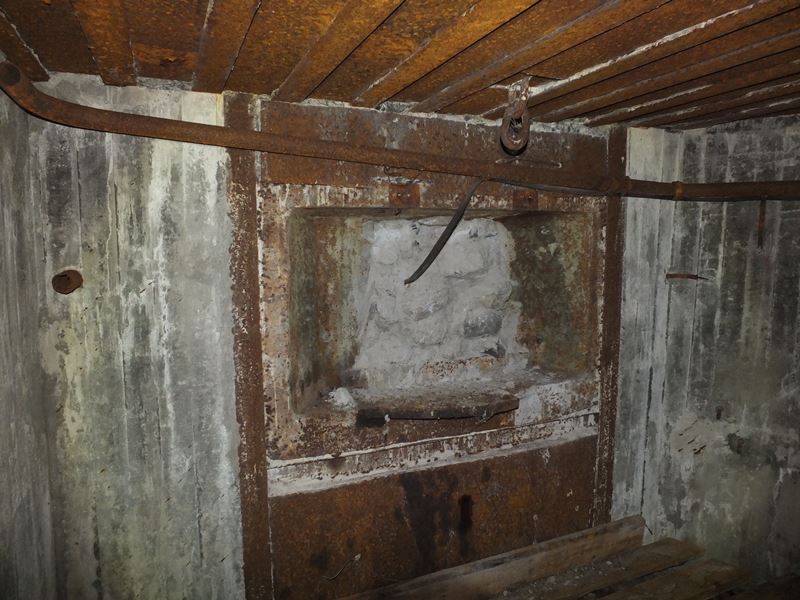

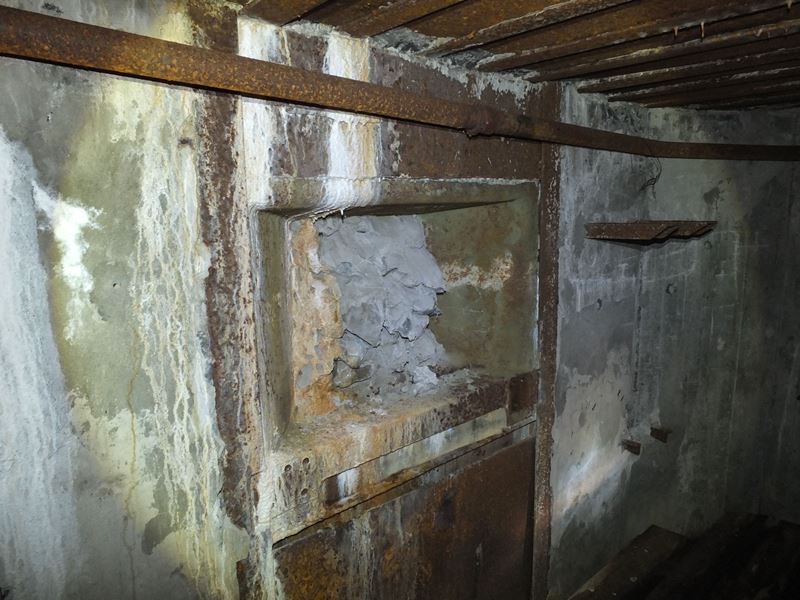

Амбразуры законсервированы уже после войны:

index.php?t=getfile&id=34165&private=0

index.php?t=getfile&id=34166&private=0

На полу деревянный настил, но непохожий на архивные фотографии - между досками заметные промежутки. Также присутствуют остатки относительно современной слаботочной электропроводки - видимо, пограничники использовали объект для каких-то целей.

Следующий объект расположен неподалеку, но его архивных фотографий обнаружить не удалось. Тоже ОППК, 1 х ДОТ-4, 1 х НПС-3, 1 х ПЗ-39, но уже другой конструкции - основные амбразуры расположены под заметным углом:

index.php?t=getfile&id=34167&private=0

index.php?t=getfile&id=34169&private=0

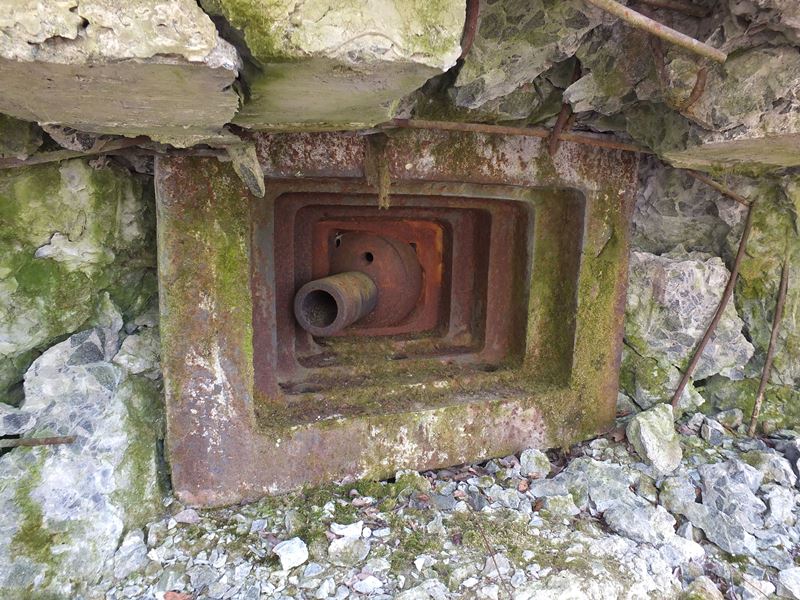

Сохранился шаровый узел установки ДОТ-4 и броневой кожух орудия:

index.php?t=getfile&id=34168&private=0
  • Вложение: DSCF9356.JPG
    (Размер: 100.87KB, Загружено 184 раза)
  • Вложение: DSCF9359.JPG
    (Размер: 98.11KB, Загружено 187 раз)
  • Вложение: DSCF9408.JPG
    (Размер: 178.02KB, Загружено 186 раз)
  • Вложение: DSCF9415.JPG
    (Размер: 141.58KB, Загружено 188 раз)
  • Вложение: DSCF9421.JPG
    (Размер: 193.40KB, Загружено 184 раза)
Re: 26-й "Сортавальский" укрепрайон [сообщение #62079 является ответом на сообщение #48215] чт, 26 мая 2022 23:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Eugenius
Сообщений: 248
Зарегистрирован: октября 2014
Географическое положение: Санкт-Петербу...

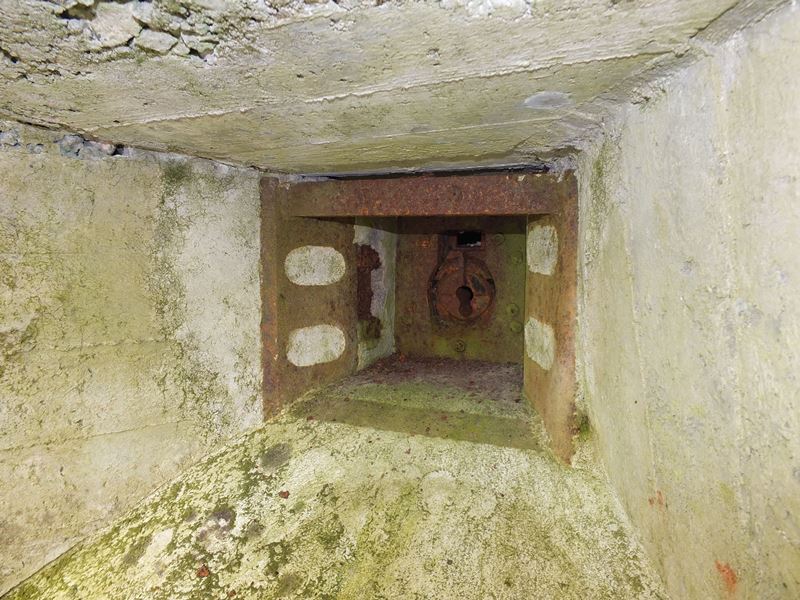

В смотровой щели амбразуры ПЗ-39 сохранились куски бронестекла. К сожалению, изнутри к этой амбразуре не подойти - проход завален.

index.php?t=getfile&id=34170&private=0

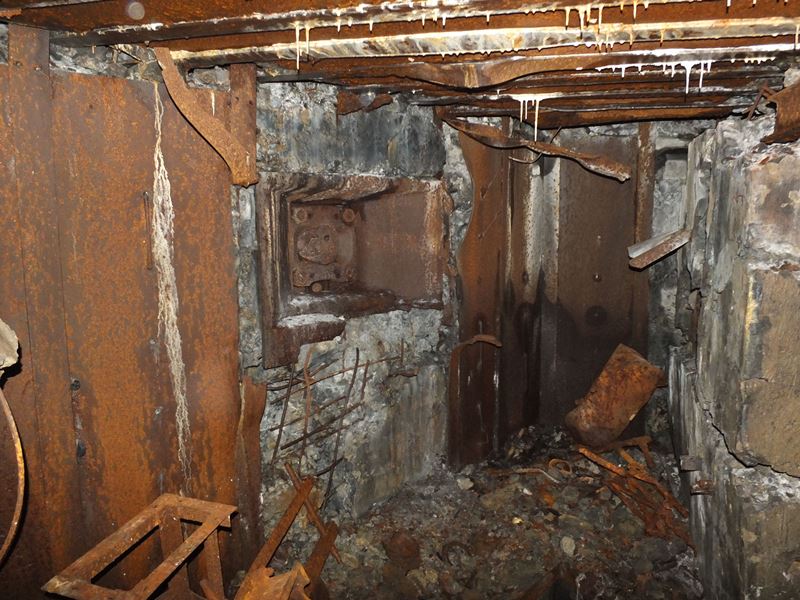

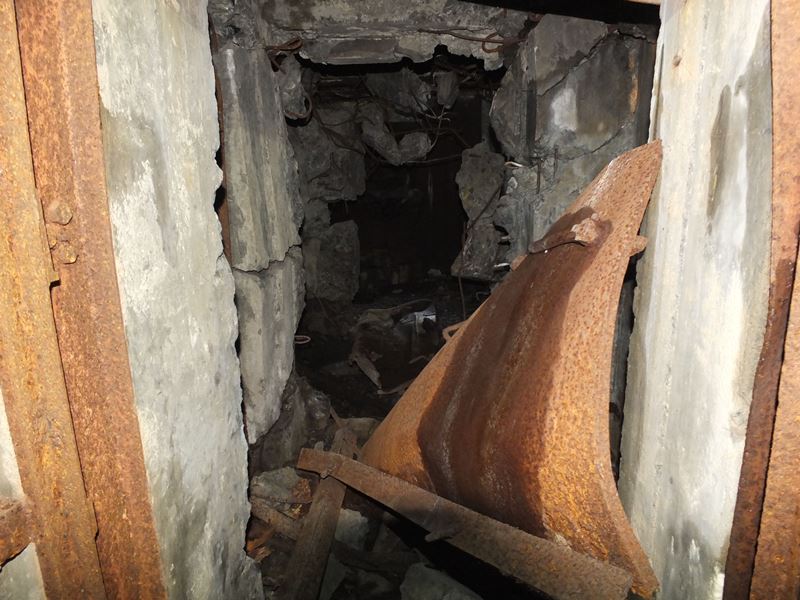

Внутри все снесено - по информации пограничников, данный ДОТ использовался для подрыва боеприпасов после войны:

index.php?t=getfile&id=34171&private=0

index.php?t=getfile&id=34172&private=0

index.php?t=getfile&id=34173&private=0

index.php?t=getfile&id=34174&private=0

  • Вложение: DSCF9431.JPG
    (Размер: 122.56KB, Загружено 179 раз)
  • Вложение: DSCF9440.JPG
    (Размер: 99.05KB, Загружено 179 раз)
  • Вложение: DSCF9443.JPG
    (Размер: 89.82KB, Загружено 178 раз)
  • Вложение: DSCF9445.JPG
    (Размер: 115.89KB, Загружено 177 раз)
  • Вложение: DSCF9454.JPG
    (Размер: 119.72KB, Загружено 180 раз)
Re: 26-й "Сортавальский" укрепрайон [сообщение #62080 является ответом на сообщение #48215] чт, 26 мая 2022 23:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Eugenius
Сообщений: 248
Зарегистрирован: октября 2014
Географическое положение: Санкт-Петербу...

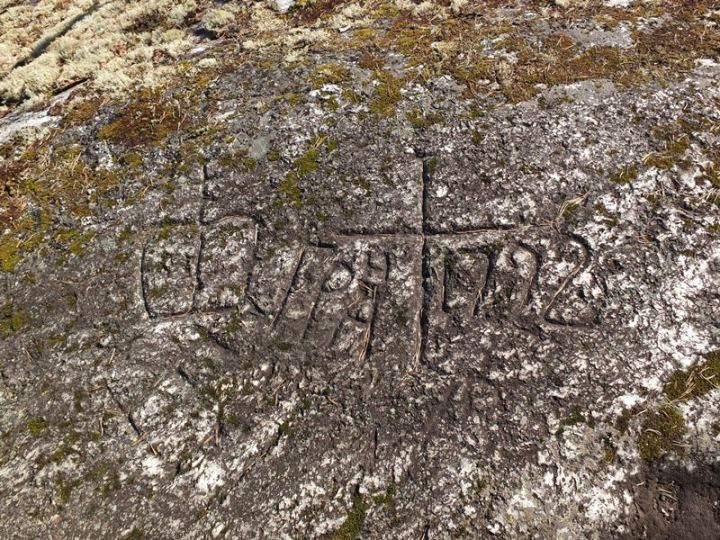

Видимо, это все на сегодня. Разве что еще вот этот пограничный знак 1722 г.:

index.php?t=getfile&id=34175&private=0

Надеюсь, кто-то выложит карту расположения объектов Сортавальского УРа в качестве ответной любезности, а то без нее там сложно что-то искать. Razz
Re: 26-й "Сортавальский" укрепрайон [сообщение #62082 является ответом на сообщение #62077] ср, 01 июня 2022 10:13 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Dimitriy-PSK
Сообщений: 247
Зарегистрирован: июля 2009
Географическое положение: Псков
дверь "не вполне" а именно аутентичная, выгородка отгораживает туалет. С пола поднимается труба к трем шпилькам на стене. На шпильки крепился ручной насос для накачивания воды в бак рукомойника, который устанавливался на швеллера справой стороны. Нет креплений под бочок, ну а остальное под деревянным настилом, он явно поздний и скорее всего сделан когда объект использовали как казарму/сторожку/что-то ещё.
мне больше интересен взорванный каземат, там куча согнутых тумб для оборудования есть ещё его фото?
